带安装底座的铰接式轴承支撑结构

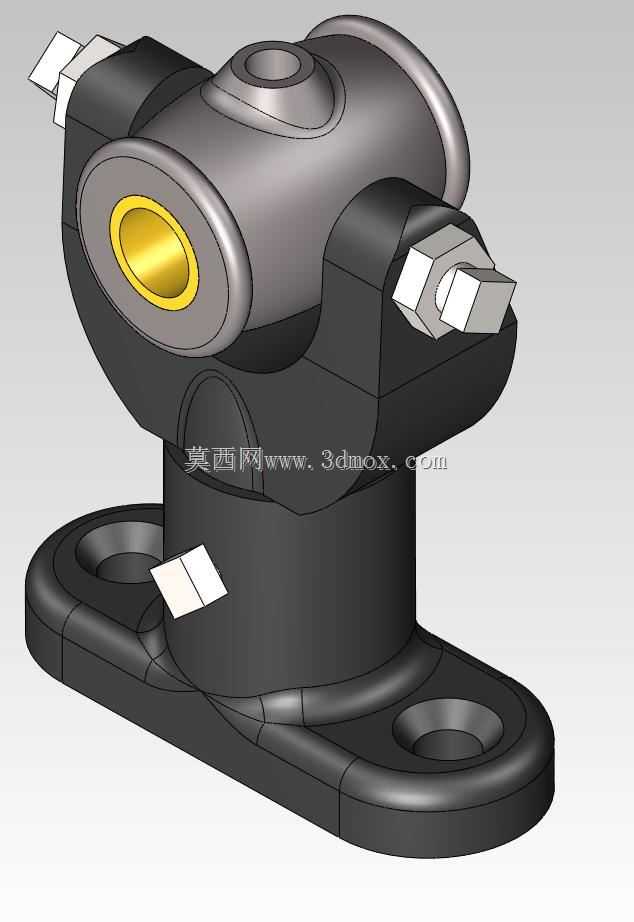

　　在各类中小型传动设备、教学实验台架以及简易工装夹具的传动链路里，这类带铰接结构的轴承支撑件是很常见的功能部件，它不像重型设备里的整体铸钢轴承座那样追求极致的刚性承载，反而在保留基础旋转支撑能力的同时，预留了小角度的摆动余量，能适配安装基面存在微小形位误差、或者传动轴工作中存在小幅偏摆的工况，避免轴承因为附加径向力过早出现点蚀、保持架损坏的问题。从结构设计逻辑来看，这个支撑件采用了分体式的功能分区，底部是带两个安装沉孔的长方形安装法兰，法兰和上方的支撑主体之间做了圆弧过渡的加强筋，既可以减少铸造或者3D打印过程中的应力集中，也能在不额外增加整体壁厚的前提下提升底座的抗倾覆能力，安装孔的间距和孔径是按照常用的轻型传动负载来匹配的，适配M6或者M8的内六角圆柱头螺栓，安装时不需要额外加工定位台阶，直接靠螺栓压紧就能满足定位要求，对于教学演示、小负载 prototype 制作这类场景来说，安装调试的效率会高很多。中间的立柱部分是等直径的圆柱结构，一方面是给上方的轴承安装腔体留出足够的支撑高度，避免传动轴转动时和安装基面发生干涉，另一方面圆柱外形也方便在做装配调试时，快速调整整个支撑座的周向角度，不需要重新加工安装孔位就能适配不同走向的传动链路。上方的轴承安装腔体是整个部件的核心功能区，腔体内部的孔径是按照标准深沟球轴承的外径来设计的，过盈量控制在轻型传动常用的0.01-0.02mm区间，既可以保证轴承外圈不会在腔体内发生跟转，

　　也不会因为过盈量太大导致轴承内圈变形、卡滞滚动体。腔体两侧延伸出的带锁紧槽的铰接结构，是这个支撑件和普通固定轴承座最大的区别，当传动轴存在小角度的轴线偏摆时，整个轴承腔体可以绕着铰接轴做±5度范围内的自适应摆动，自动补偿轴系的同轴度误差，这种设计在一些用铝型材搭建的实验台架里特别实用，因为铝型材的安装定位精度本身不高，如果用完全固定的轴承座，很容易因为安装偏差导致轴转动时阻力过大，甚至出现弯轴的问题。腔体端部的黄色衬套是用来做轴向定位的，它卡在轴承外圈和腔体端面之间，不需要额外加工轴承端盖就能限制轴承的轴向窜动，减少了零件数量，也降低了整体的装配复杂度。两侧的锁紧块采用了楔形的压紧结构，当调整好铰接的角度之后，

　　拧紧锁紧螺栓就能把整个轴承腔体完全锁死，让它从铰接浮动状态变成刚性支撑状态，能适配不同的使用需求，比如在做同轴度要求较高的齿轮传动实验时就锁死，在做带万向节的传动演示时就保留浮动余量。从实际使用的场景来看，这类支撑件除了用在教学实验设备上，也可以用在小型传送带的从动辊支撑、简易手摇机构的转轴支撑、3D打印设备的辊轴支撑这类负载不大、安装精度有限的场合，它的整体外形尺寸控制得比较紧凑，底座长度大概在100mm左右，宽度在60mm上下，整体高度大概70mm，不会占用太多的安装空间，对于安装空间受限的小型设备来说适配性很好。在建模的时候，这个结构的细节处理也很贴合实际加工的要求，所有的棱边都做了0.5mm的倒角，避免加工或者装配时割手，

　　安装沉孔的深度刚好能让螺栓头完全埋入法兰面，不会突出表面影响安装的贴合度，铰接位置的配合面做了0.1mm的间隙配合，保证摆动的时候不会卡滞，同时也不会因为间隙太大出现晃动。很多刚接触机械设计的人在做小型传动结构的时候，容易直接照搬重型设备的刚性轴承座设计，忽略了实际安装时的形位误差问题，最后做出来的装置转起来阻力很大，甚至根本转不动，这种带自适应铰接功能的轴承支撑结构，其实就是针对这类非精密安装场景做的优化，它不需要太高的加工精度就能实现稳定的支撑效果，加工成本也比高精度的固定轴承座低很多，对于非重载的传动场景来说是性价比很高的解决方案。另外这个结构的壁厚设计也很均匀，不管是用PLA做3D打印，还是用铝合金做压铸，或者用尼龙做机加工，都不会因为壁厚不均出现缩孔、变形的问题，不同的加工工艺都能顺利做出合格的零件，适配不同的制造成本和使用强度要求。
