剖分式立式滚动轴承安装支座结构

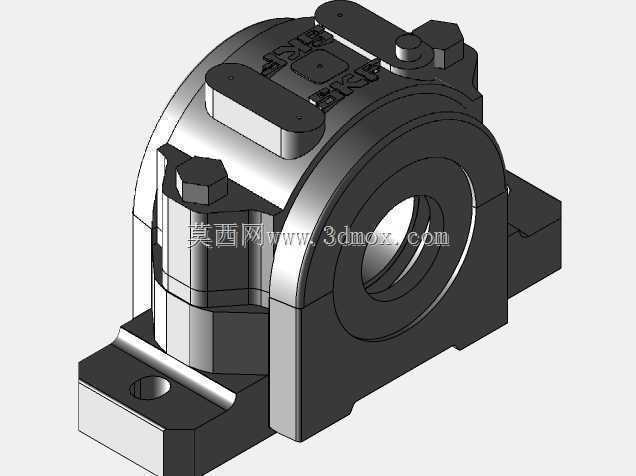

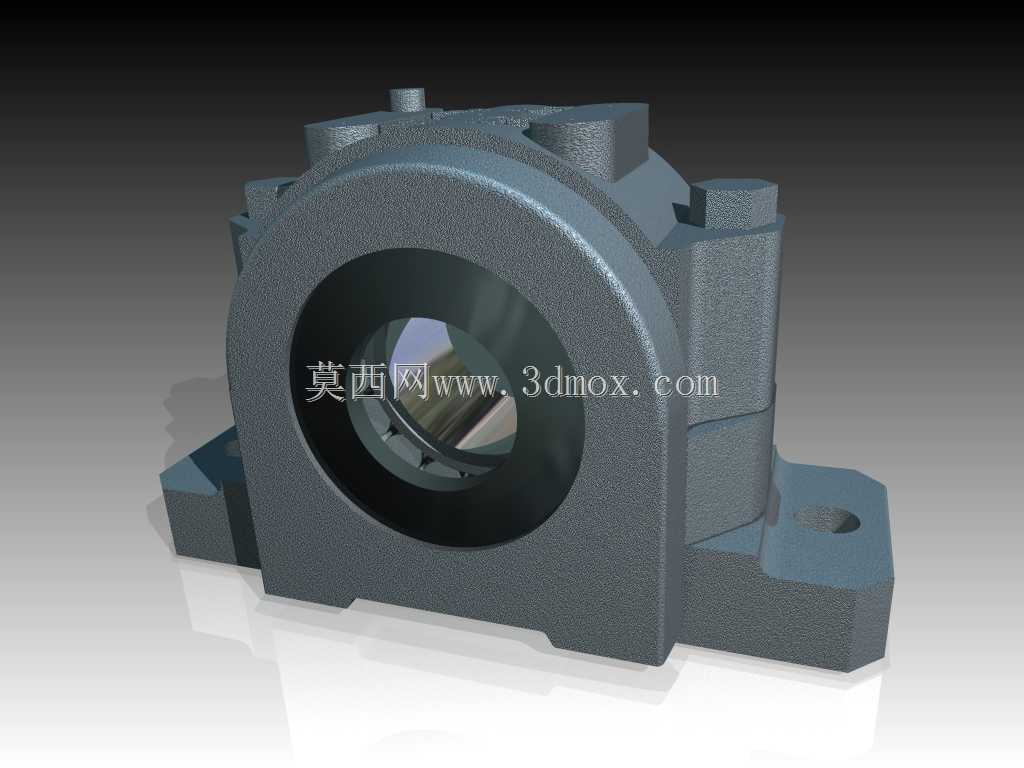

　　在带式输送机、矿山破碎设备、中小型风机、工业泵组这类长轴系传动场景里，轴系的支撑定位可靠性直接决定整套设备的连续运行周期，这类工况下轴上往往已经预装了联轴器、带轮、叶轮或者滚筒等零部件，整体式轴承座需要从轴端穿装的特性，会大幅提升后期维护的拆装工作量，而剖分式结构的轴承支座，正是针对这类运维需求优化的支撑部件。这款支座采用上下对开的剖分主体结构，上盖与底座通过两侧的螺栓柱实现锁紧定位，合模面经过精密铣削加工，装配后能够形成完整的圆柱轴承安装腔，适配对应规格的调心滚子轴承或者深沟球轴承，既可以满足轴系运转时的径向载荷承载需求，也能抵消部分轴系挠曲变形带来的附加轴向载荷，适配长轴系安装时的对中误差补偿需求。从安装边界来看，

　　底座采用两侧带安装孔的法兰式支撑脚，安装面为整块铣平的加工面，能够直接贴合设备的安装机架或者预埋基础板，安装孔的孔位公差按照通用传动设备的安装规范设计，既可以适配螺栓直接锁紧的固定安装方式，也能配合调整垫片实现轴系中心高度的微调，满足不同传动对中精度的调整需求。支座的轴承腔两端预留了密封件安装槽位，可以根据工况需求加装毡圈密封、唇形密封或者迷宫密封结构，阻挡车间内的粉尘、切削液或者户外工况的泥水进入轴承滚道，同时也能避免轴承润滑脂的泄漏，延长轴承的补脂维护周期。上盖顶部预留了注油孔的安装凸台，可以直接加装标准规格的注油杯，不用拆解上盖就能完成轴承的润滑脂补充，适配连续生产场景下的不停机维护操作。在结构设计层面，

　　这款支座的壁厚分布经过载荷路径优化，轴承承载区域的壁厚做了加厚处理，底座与安装脚的过渡位置设置了加强筋结构，既避免了铸件冷却过程中的应力集中问题，也能在承受重载冲击时减少结构变形，保证轴承滚道的圆度精度，避免轴承因为支座变形出现卡滞、异常磨损的问题。两侧的锁紧螺栓柱位置避开了轴承的承载区域，螺栓预紧力不会直接传递到轴承外圈，避免预紧力过大导致的轴承游隙变小问题。实际选型应用时，需要先确认轴径对应的轴承外径尺寸与支座内腔的匹配度，同时核算安装中心高是否满足传动部件的中心距要求，安装时需要先将下半座固定在机架上，放置装好轴承的轴段之后再扣合上盖，按照对角顺序逐步拧紧两侧的连接螺栓，避免单侧受力导致的合模面错位，

　　安装完成后需要手动盘动轴段确认转动无卡滞，再通过注油杯补充足量的润滑脂即可投入使用。这类剖分式轴承支座在常规工况下可以替代定制化的焊接轴承支架，减少现场加工的工作量，同时铸件本身的减震性能优于焊接钢结构，能够降低轴系高速运转时的振动传递，提升整套传动系统的运行稳定性。
