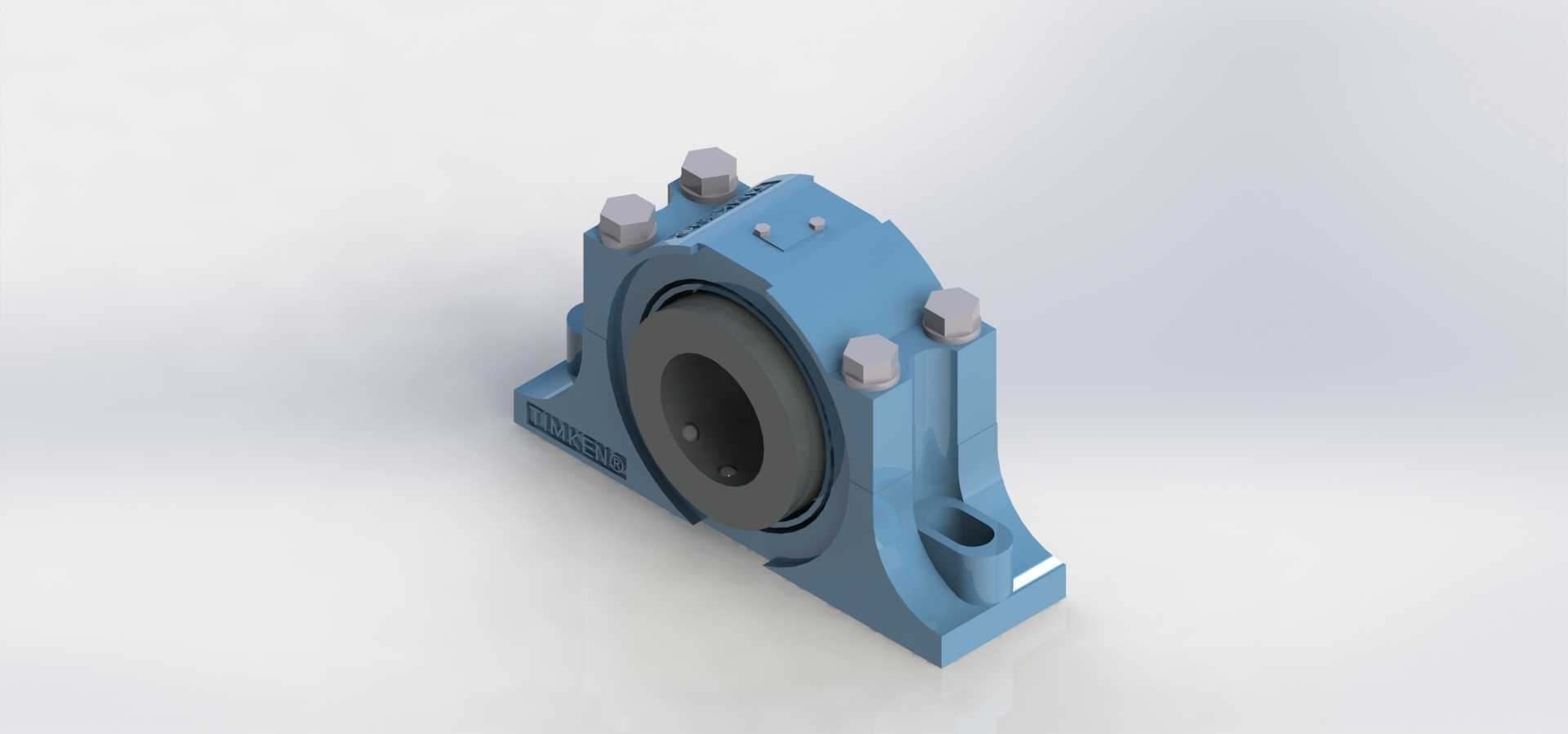

铁姆肯索波特85毫米剖分式轴承座结构

　　在矿山输送、冶金辊道、港口起重这类重载连续作业的产线场景里，轴承座作为支撑旋转轴系的核心承载部件，其结构可靠性直接决定了整线的运维周期与作业效率，尤其是需要在不拆卸轴端联轴器、传动轮的场景下完成轴承更换的工况，剖分式轴承座的应用占比极高。本次涉及的85毫米规格剖分式轴承座，适配内径85毫米的调心滚子轴承，这类轴承座常被用于带式输送机的托辊支撑、破碎机的偏心轴支撑、大型风机的主轴支撑等场景，能够承受较大的径向载荷与一定程度的轴向窜动，适配轴系运行中因安装误差、负载变形产生的微小偏角。从结构设计来看，该轴承座采用上下剖分的对合结构，上下座体通过四颗六角头螺栓完成锁紧，螺栓布置在轴承腔的四个对角位置，锁紧时能够均匀施加压紧力，

　　避免轴承外圈出现局部应力集中；座体底部设置带安装孔的支撑脚，两个安装孔的中心距经过严格校核，能够匹配常规输送机机架、设备底座的安装孔位，安装时无需额外扩孔或改制底座。轴承腔内部设置有密封槽位，可配套安装毡圈密封或唇形密封，能够阻挡作业环境中的粉尘、水汽进入轴承腔，同时防止轴承润滑脂外泄，适配多粉尘、高湿度的恶劣作业环境。座体侧面设置有注油孔通道，可直通轴承滚道区域，设备运行过程中无需拆解座体即可完成润滑脂补充，大幅降低日常运维的工作量。设计过程中，首先根据适配轴承的外圈尺寸确定轴承腔的内径与宽度，预留0.02-0.05毫米的配合间隙，既保证轴承外圈能够顺利装入，又避免运行过程中外圈出现打滑转动；上下座体的对合面设置有定位止口，

　　装配时能够快速对齐上下腔体的同轴度，避免因装配错位导致轴承卡滞。座体的支撑脚采用加厚结构设计，通过有限元分析校核重载下的变形量，确保在额定载荷下支撑脚的变形量不超过0.1毫米，防止轴系出现下沉偏斜。安装边界方面，该轴承座的总宽度、总高度与底部安装孔的跨距均符合行业通用的安装尺寸规范，可直接替换同规格的老旧轴承座，无需对现有设备的安装基础做任何改动；顶部的螺栓预留有足够的扳手操作空间，现场拆装时可使用常规套筒扳手完成操作，无需借助特殊工装。在实际选型应用中，需要注意核对轴径尺寸、轴承外圈宽度与座体腔体的匹配性，同时根据作业环境的温度、粉尘浓度选择适配的密封件与润滑脂，低温环境下需选用耐低温的密封材质，高温作业场景则需配套耐高温润滑脂，

　　确保轴承座在全生命周期内稳定运行。座体的铸造圆角经过优化设计，避免铸造过程中出现应力集中导致的开裂缺陷，所有机加工面均设置合理的粗糙度要求，轴承腔的配合面粗糙度控制在Ra1.6以内，安装底面粗糙度控制在Ra3.2以内，保证安装贴合度与配合精度。
