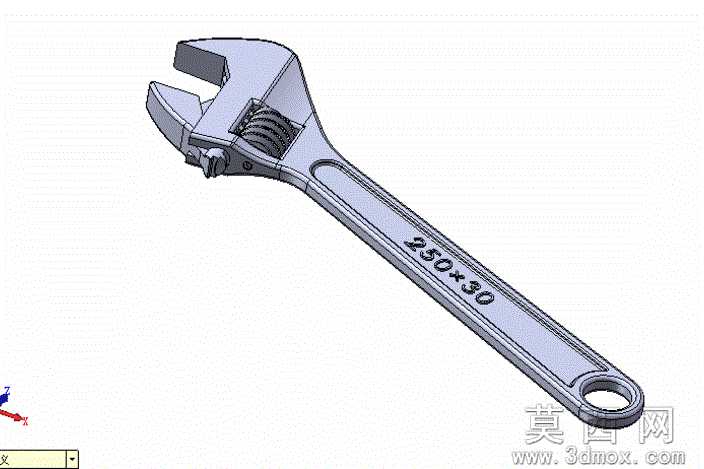

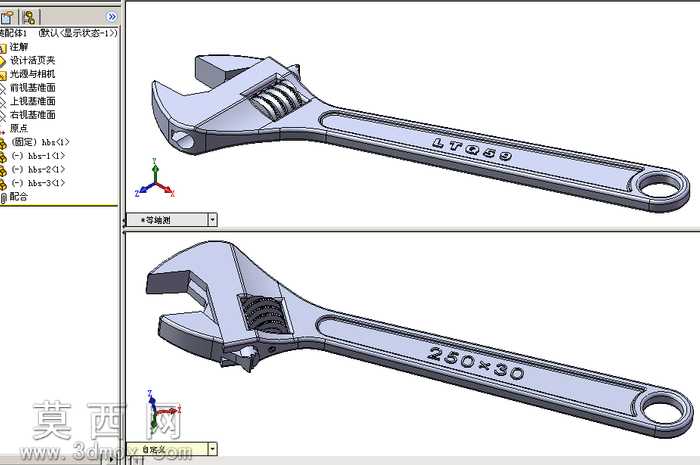

250mm规格可调活动扳手三维数模

本模型为250×30规格可调活动扳手的三维数字化模型，建模过程严格遵循实物测绘尺寸，完整还原了活动扳手的全部功能结构与外观细节。建模阶段首先通过基准面定位绘制手柄主体轮廓草图，采用拉伸凸台命令生成手柄基础实体，针对手柄末端的挂孔使用拉伸切除命令完成开孔，手柄表面的防滑纹理通过包覆特征结合线性阵列实现，还原了实物握持区域的防滑结构设计。针对核心的可调钳口部分，首先绘制固定钳口与活动钳口的截面轮廓，通过拉伸生成钳口基础实体，活动钳口与本体的配合导轨采用燕尾槽结构建模，严格匹配实物的滑动配合公差，保证虚拟装配状态下活动钳口可沿导轨顺畅滑动实现开口尺寸调节。蜗杆调节机构是活动扳手的核心传动部件，建模时先绘制蜗杆的齿形轮廓，通过螺旋线扫描切除生成蜗杆齿形结构，蜗杆与本体的安装轴孔采用间隙配合参数建模，同时还原了蜗杆端部的一字调节槽细节，与实物的调节操作逻辑完全一致。钳口的夹持齿面通过等距阵列的小尺寸拉伸切除特征生成，还原了实物钳口的防滑咬合结构，可有效避免夹持工件时出现打滑问题。材质渲染阶段，整体扳手主体赋予哑光铬钒钢材质，调整金属材质的粗糙度与反射参数，还原五金工具表面的磨砂金属质感，蜗杆与活动钳口的配合面略微提高金属光泽度，区分不同加工面的质感差异，手柄表面的防滑纹理区域单独赋予略微粗糙的材质参数，模拟实物表面的喷塑处理效果。模型整体结构完整，所有可动部件的装配关系符合实物机械原理，既可以作为五金工具类产品设计的参考数模，也可用于机械基础课程的结构演示素材，完整展现了可调活动扳手从外观造型到内部传动调节结构的全部设计细节，建模过程中对各部件的配合间隙、圆角过渡、工艺倒角都做了精细化还原，保证模型与实物的结构一致性。
