柱销式弹性联轴器传动连接结构

　　这类带弹性柱销的联轴器，在中小功率传动场景里的适配性非常强，不像刚性联轴器对两轴对中精度要求那么苛刻，日常在泵组、轻工输送线、小型风机的传动端都能见到它的身影。实际使用中，它主要承担两轴之间的扭矩传递，同时靠柱销上的弹性套缓冲传动过程中的冲击载荷，还能补偿两轴安装时产生的少量径向、角向偏移，避免轴系因为对中偏差产生额外的附加载荷，延长轴承、密封件这些易损件的使用寿命。

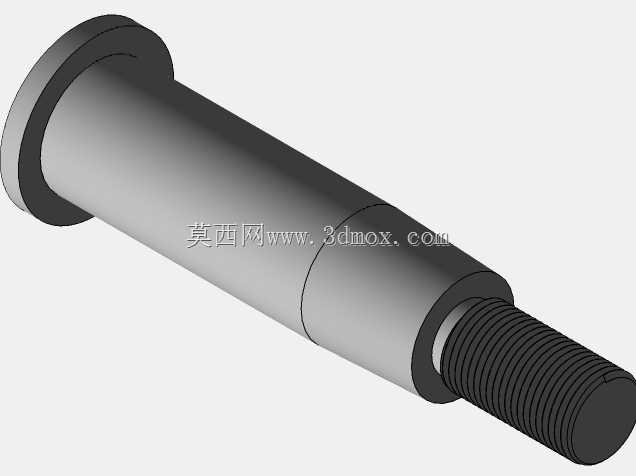

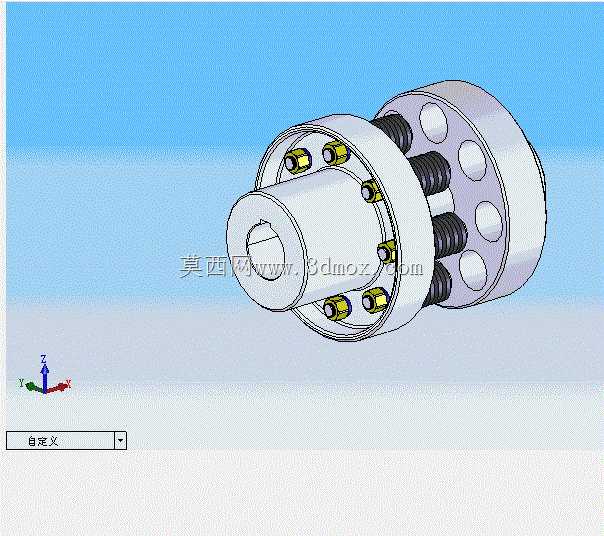

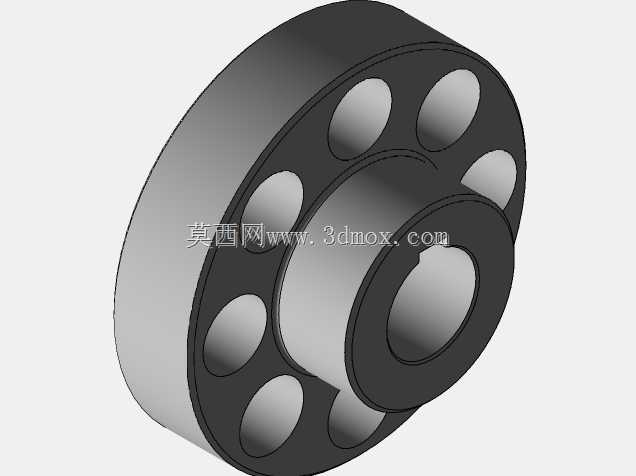

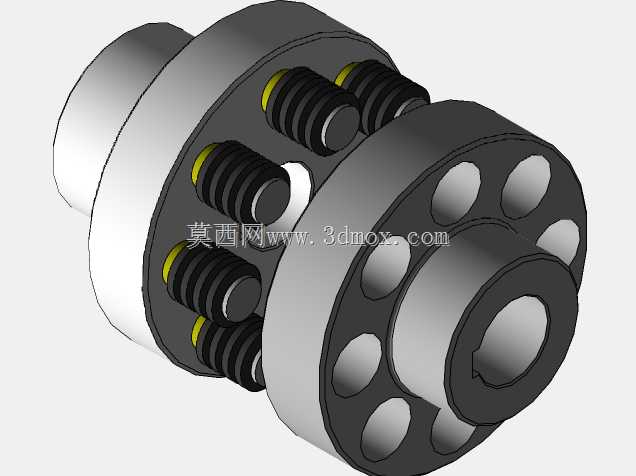

　　从结构设计逻辑来看，两个半联轴节分别通过键连接与主动轴、从动轴配合，端面上的柱销孔沿圆周均布，柱销一端固定在其中一个半联轴节上，另一端穿过另一半联轴节的对应孔位，靠弹性套与孔壁的贴合传递扭矩，这种结构不需要额外的润滑，日常维护的工作量很小，拆装的时候也不需要挪动两端的动力设备和负载端设备，只要拆开连接柱销就能完成两轴的分离，现场检修的便利性很高。设计这类联轴器的时候，首先要根据传递的额定扭矩、轴系的最高转速确定半联轴节的外径和柱销的数量、直径，柱销的分布圆直径要兼顾扭矩传递的力臂长度和半联轴节的整体尺寸，不能为了缩小体积把分布圆做的太小，否则柱销承受的剪切力会超出弹性套和柱销本身的强度极限，也不能把分布圆做的过大，导致整体转动惯量过高，在频繁启停的工况下产生额外的动载荷。

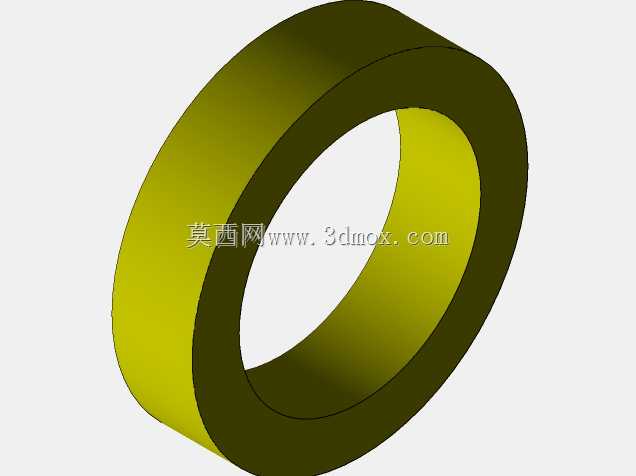

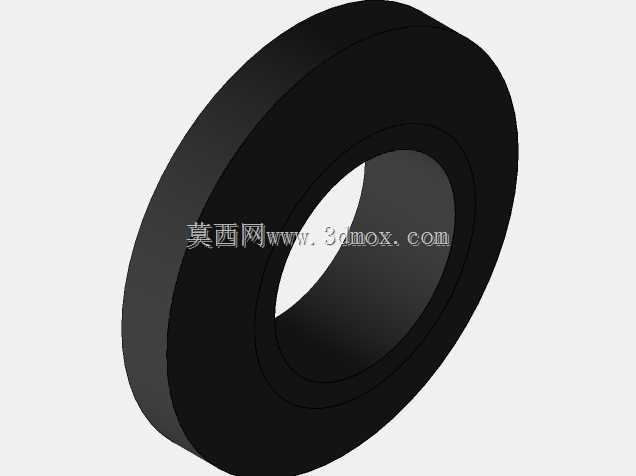

　　半联轴节的轴孔长度要和配合轴的轴伸长度匹配，键槽的尺寸要符合对应轴径的标准公差，安装的时候要注意两个半联轴节的端面间隙，留足轴系热胀冷缩的窜动空间，避免运行过程中端面顶死产生额外的轴向力。弹性套的材质一般选用耐油橡胶或者聚氨酯，要根据工作环境的温度、接触的介质选择对应的材质，比如在有少量油污的车间环境里，要选用耐油橡胶材质的弹性套，避免长期接触油污导致弹性套老化开裂，失去缓冲补偿的能力。从安装边界来看，这类联轴器的径向尺寸要小于安装位置周边的设备护罩内径，轴向安装尺寸要匹配两端轴伸的间距，柱销的紧固螺母要加装防松垫圈，避免高速运转过程中螺母松动脱落，引发设备故障。

　　实际选型的时候还要核算轴系的最大瞬时扭矩，不能只按额定扭矩选，要考虑启动、负载突变时候的冲击载荷，留出足够的安全余量，柱销和弹性套属于易损件，现场要备有对应的备件，一旦发现弹性套磨损、柱销变形要及时更换，避免故障扩大打坏半联轴节或者损伤两端的轴头。和其他类型的弹性联轴器相比，这种柱销式的结构简单，制造成本低，对安装精度的容错率高，在转速不超过3000转、扭矩不大的通用传动场景里性价比非常突出，不需要复杂的加工工艺，普通的车削、钻削设备就能完成半联轴节的加工，适合中小批量的设备配套和维修替换使用。建模的时候要注意柱销孔的位置度公差，保证装配的时候所有柱销都能顺利穿入，弹性套和柱销孔的配合要选过渡配合，不能太松也不能太紧，太松会导致传动间隙过大，启停的时候产生冲击，太紧会给拆装带来困难，也会抵消弹性套本身的补偿能力。半联轴节的端面和轴孔的垂直度要控制在公差范围内，避免安装后两半联轴节端面不平行，导致柱销受力不均，加快弹性套的磨损。
