烤箱储水盒钣金折弯结构三维设计

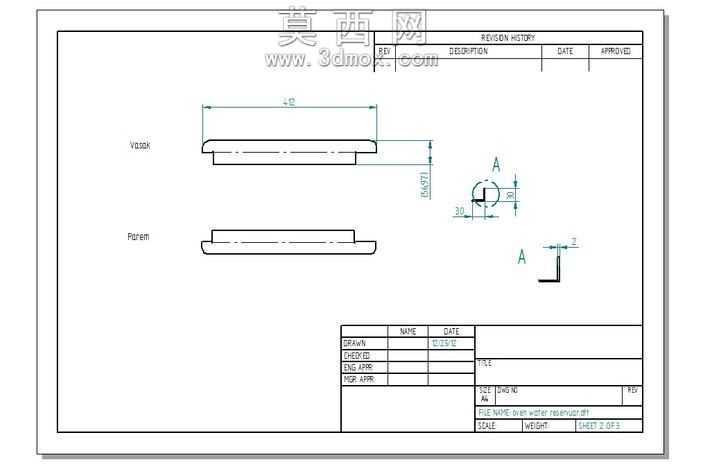

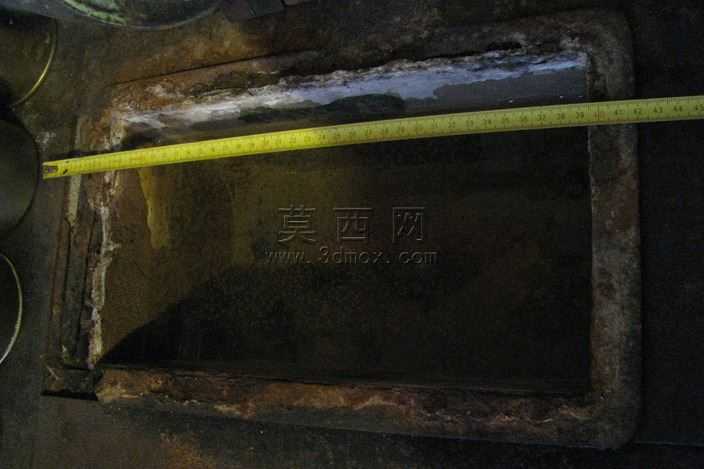

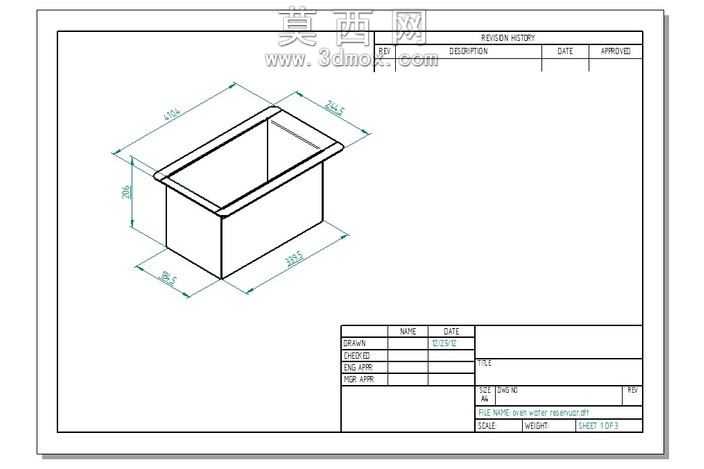

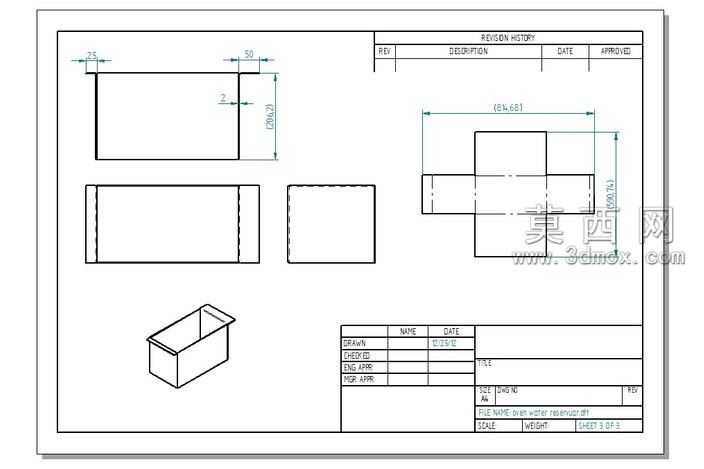

本作品为烤箱配套储水盒的钣金结构三维设计，整体采用等轴测视角呈现完整的盒体形态，建模过程严格遵循钣金加工的工艺逻辑，以实际板料折弯的生产流程为核心搭建参数化模型。建模初始阶段先依据产品功能需求确定盒体的内腔容积与外部安装尺寸，顶部外翻的折边结构经过反复参数调试，既满足安装时的搭接定位需求，又通过折边的圆弧过渡处理避免锐边带来的安全隐患，同时提升盒体整体的结构刚度，减少薄壁钣金件易出现的变形问题。模型构建过程中精准计算每一处折弯的中性层偏移量，针对不同折弯半径对应的展开补偿值做了逐一校验，确保输出的板料展开尺寸能够直接对接数控冲压、折弯设备，无需二次工艺调整即可投入生产。盒体的侧壁与底部衔接处采用封闭角折弯工艺设计，建模时特意预留了折弯避让间隙，避免实际加工过程中出现板料挤压起皱、拼缝过大的问题，保证盒体拼接后的密封性，满足储水功能的使用要求。材质配置上模拟了常用的食品级不锈钢板材特性，渲染时还原了不锈钢哑光拉丝的表面质感，折边处的光影过渡自然，能够直观呈现产品加工完成后的真实视觉效果。整个模型的参数全部关联可编辑，设计师可根据不同型号烤箱的安装尺寸需求，快速调整盒体的长宽高、折边宽度、折弯半径等参数，自动生成对应的展开下料尺寸，大幅缩短同类钣金产品的开发周期，减少前期打样的试错成本。设计过程中充分考虑了钣金加工的工艺合理性，所有折弯工序均采用常规标准刀具即可完成，无需定制特殊成型刀具，有效控制产品的加工成本，同时兼顾了产品的实用性与加工便利性，适合厨房家电类钣金配件的开发参考。
