车载100W功率逆变器结构设计方案

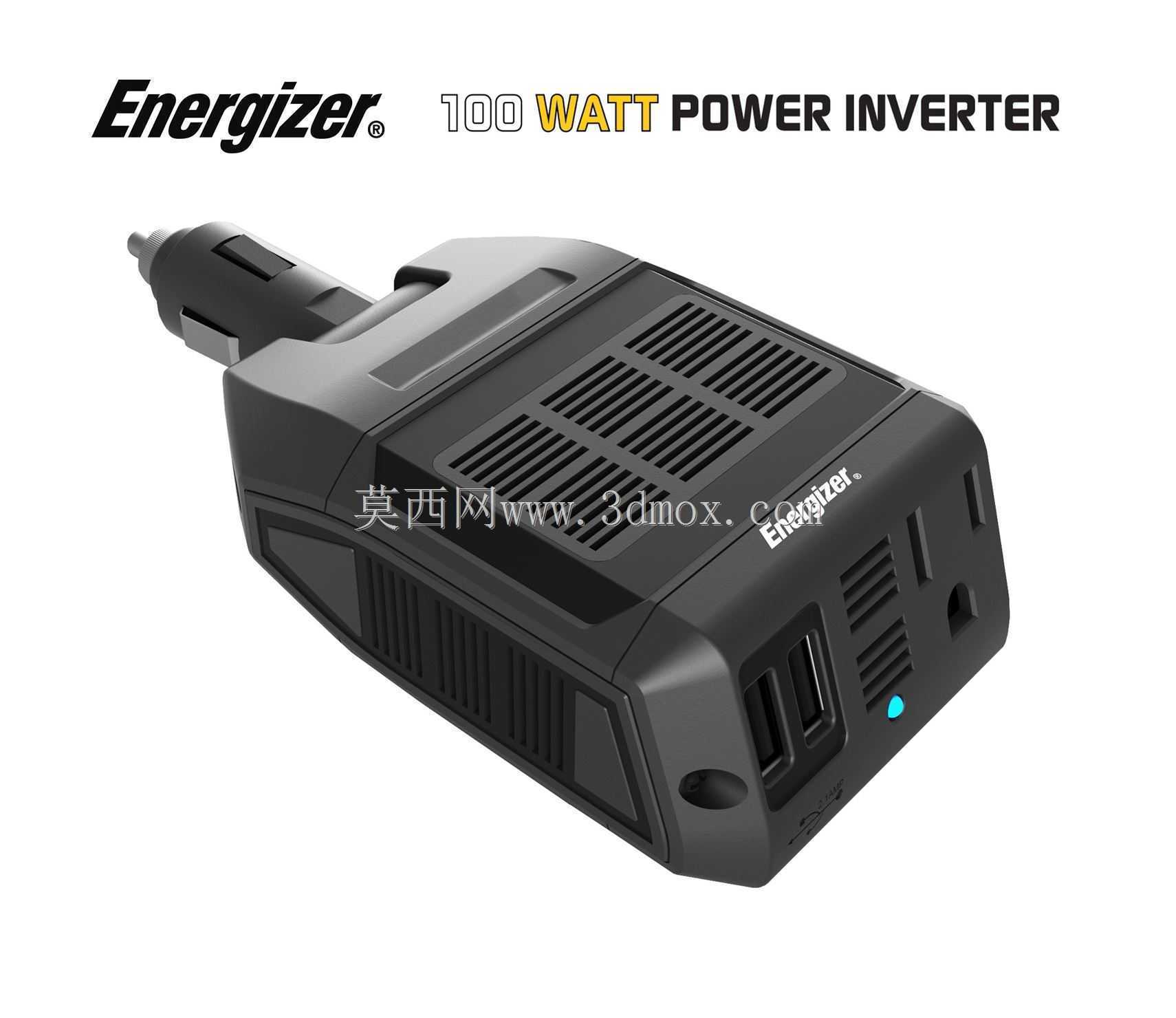

　　这款车载功率转换装置的核心应用场景覆盖私家车辆、营运车辆的移动用电需求，解决车辆直流供电与民用交流用电设备的适配问题，日常使用中可支持笔记本电脑、小型数码设备、便携医疗器具等低功率交流用电设备在行车场景下的稳定供电，填补车辆原生供电接口无法输出交流电的功能空白。从功能特性来看，装置额定输出功率为100W，输入端适配车辆标准点烟器接口，无需额外改装车辆线路即可完成取电，输出端集成双USB直流供电接口与国标两孔交流输出插座，可同时满足多台设备的供电需求，机身设置的工作状态指示灯可直观反馈设备通电、负载、保护的不同运行状态，内置的过压、过流、过热保护模块可在负载超限、输入电压异常、机身温度超阈值时自动切断输出，

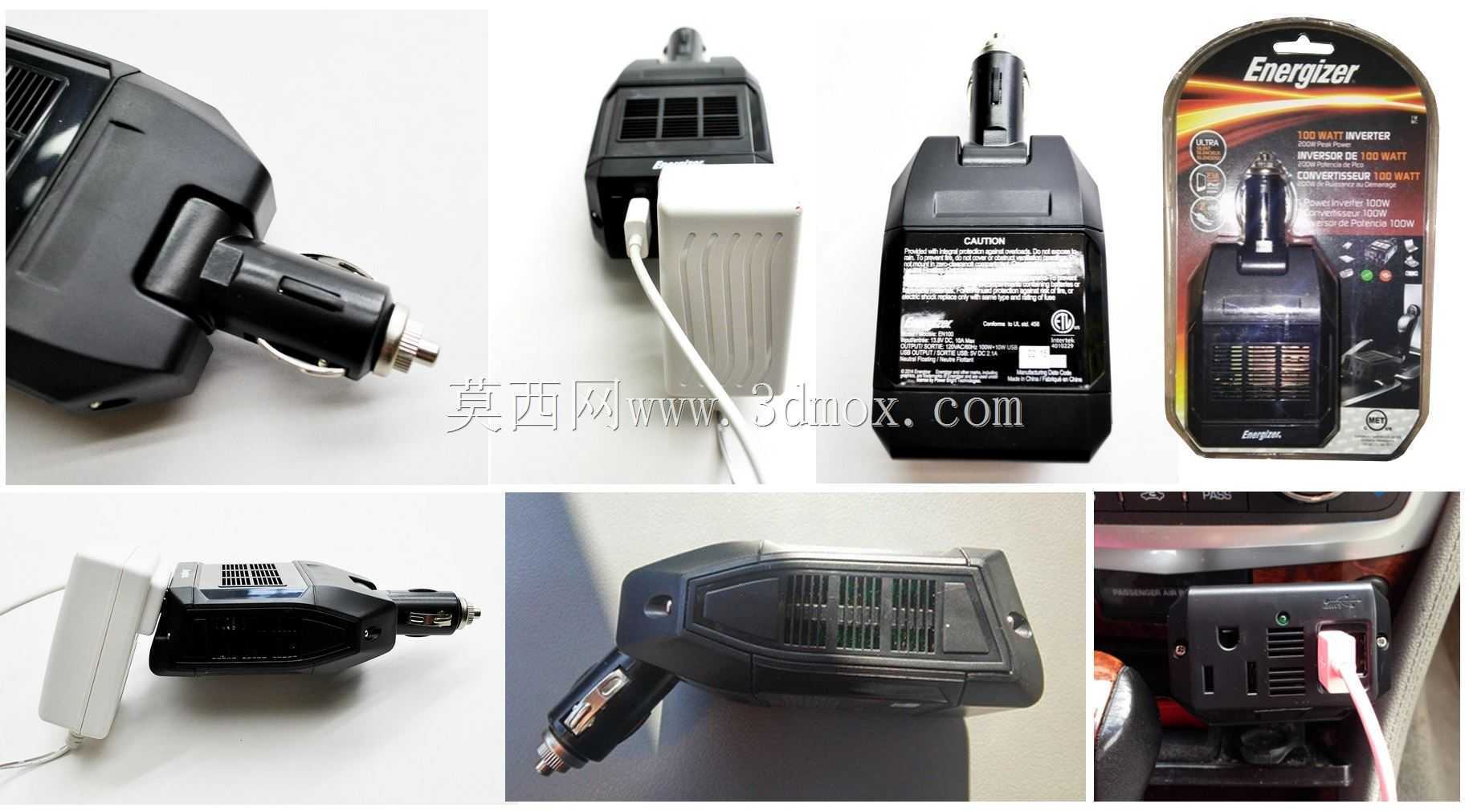

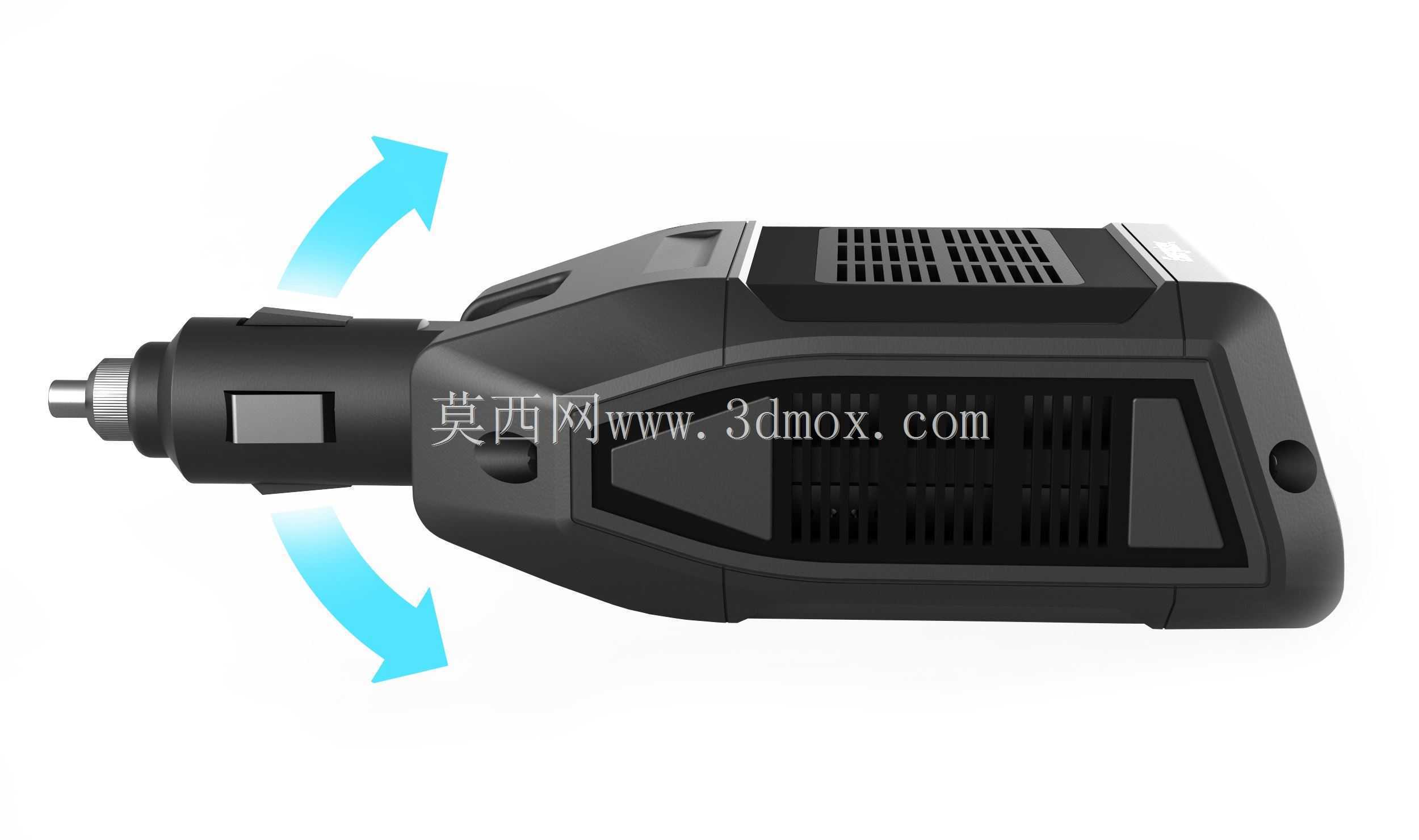

　　避免损伤车辆供电系统与外接用电设备。设计过程中优先考虑车载场景的使用边界，输入端的点烟器插头采用弹性接触结构，适配不同车型点烟器座的尺寸公差，车辆行驶过程中产生的颠簸振动不会导致插头松脱断电；机身外壳采用阻燃PC+ABS合金材质，表面设置的格栅式散热筋沿内部功率器件的发热路径排布，自然对流状态下即可满足满负载运行的散热需求，无需额外加装散热风扇，避免运行过程中产生风扇噪音影响车内环境。外形尺寸设计充分考虑车内使用空间，整体采用楔形流线造型，插入点烟器后不会过度突出占用车内换挡区域的操作空间，机身侧面的防滑凹槽方便用户插拔操作，输出接口的排布避开车辆中控区域的相邻按键与储物格，插入用电设备插头后不会与周边部件产生干涉。

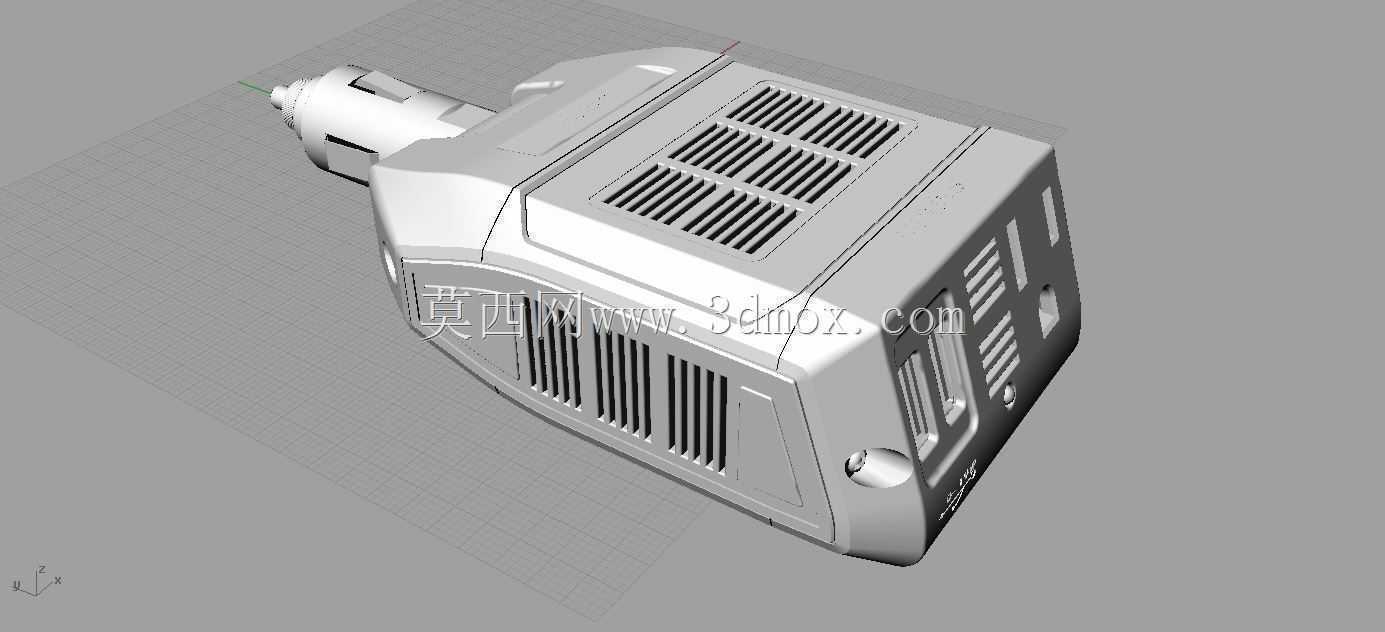

　　结构设计阶段将内部功率板、逆变模块、接口组件的固定位做了集成化处理，内部筋位同时兼顾元器件定位、外壳结构加强、散热导风的多重作用，减少了额外固定件的使用，整体装配流程简化，适合批量生产的工艺要求；外壳的合模线设置在机身侧面非视觉重点区域，表面做细咬纹处理，既可以掩盖生产过程中产生的轻微外观瑕疵，也能提升日常使用中的抗刮耐磨性能。安装使用时无需额外固定结构，直接插入车辆点烟器接口即可完成部署，设备自重控制在合理范围，长期插在点烟器接口上不会因车辆颠簸导致接口结构疲劳损坏；针对车内使用的环境特点，外壳材质做了耐高低温老化适配，夏季车辆暴晒后车内高温环境、冬季低温环境下都不会出现材质脆化、结构变形的问题。

　　电路部分的布局将高压交流区域与低压直流区域做了物理隔离，避免强弱电之间的信号干扰，USB输出模块的滤波电路可滤除车辆供电系统的电压波动，给数码设备提供稳定的直流供电，交流输出部分的修正波电路可满足绝大多数阻性负载与常规开关电源类负载的供电需求，在100W额定功率范围内可保障设备稳定运行，不会出现输出电压不稳导致外接设备损坏的问题。
