二维草图到三维渲染全流程设计方案

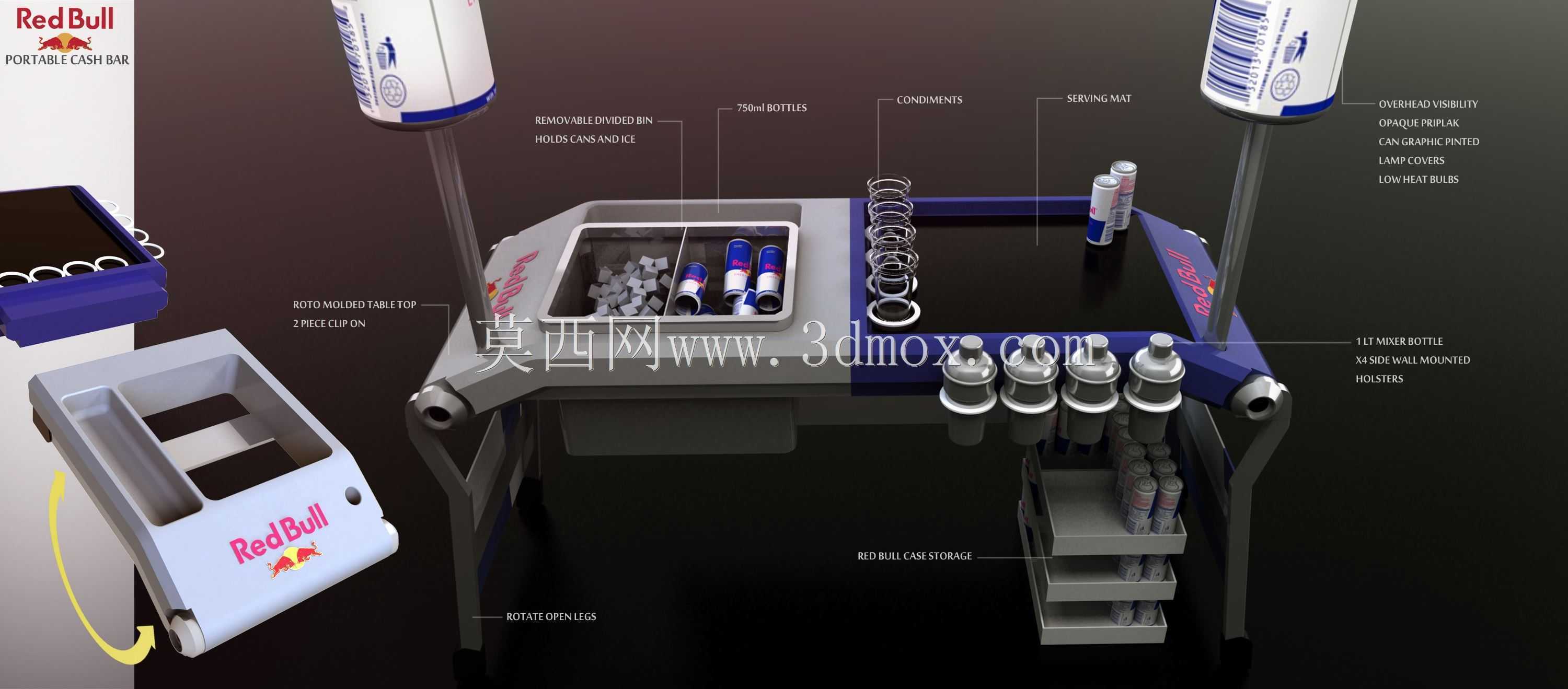

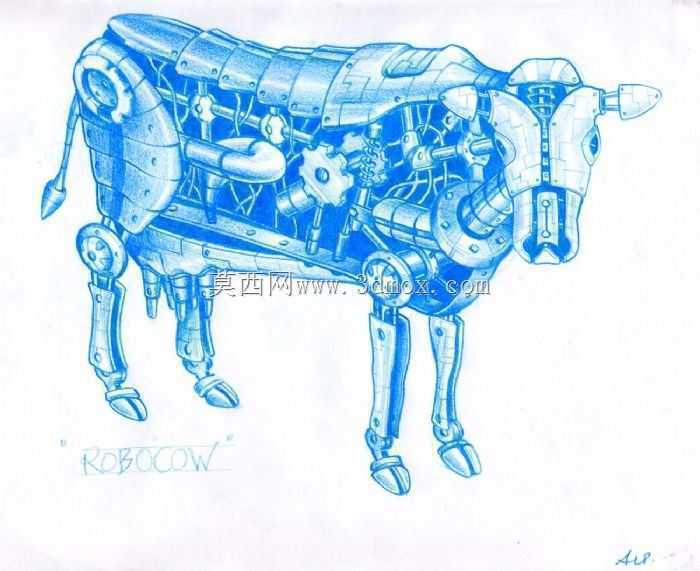

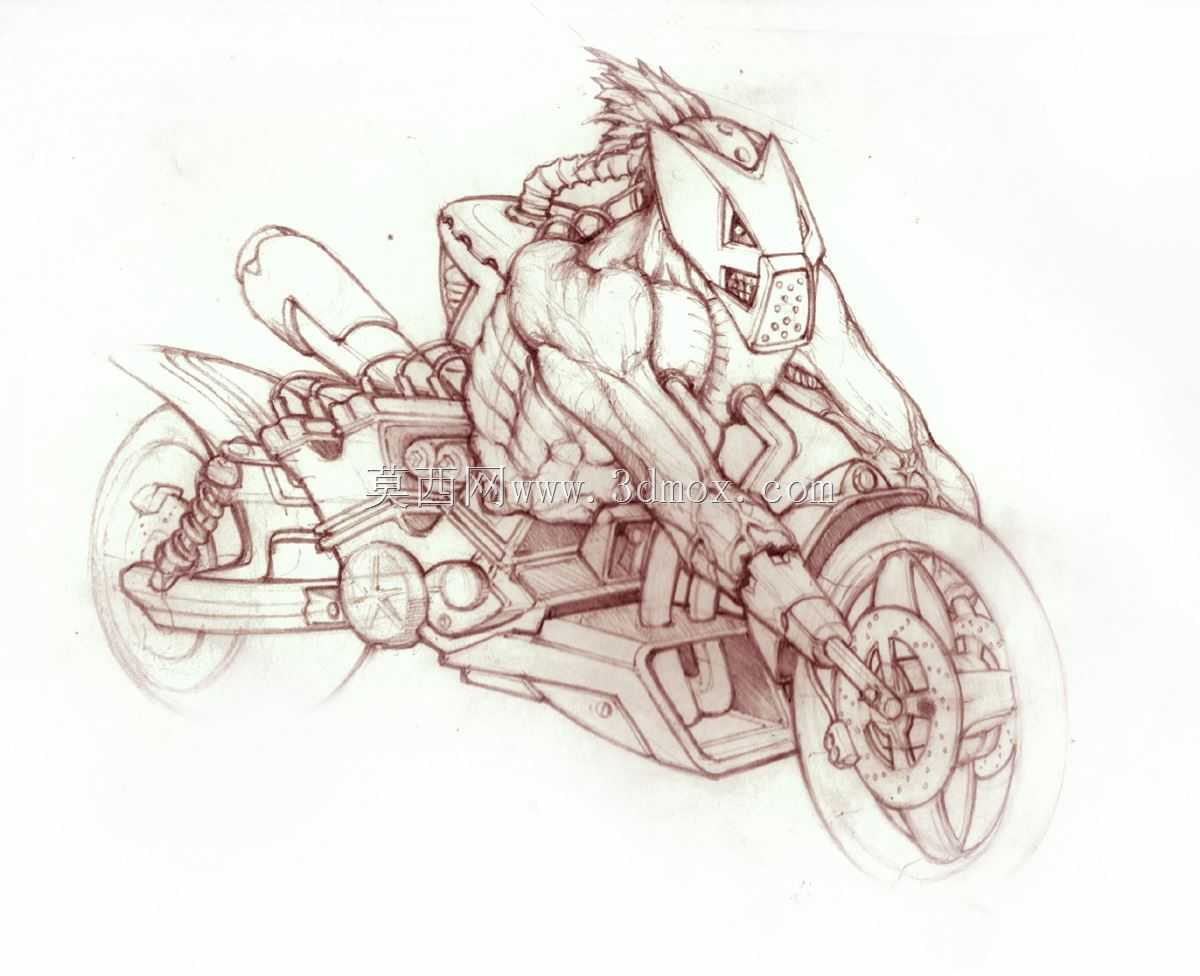

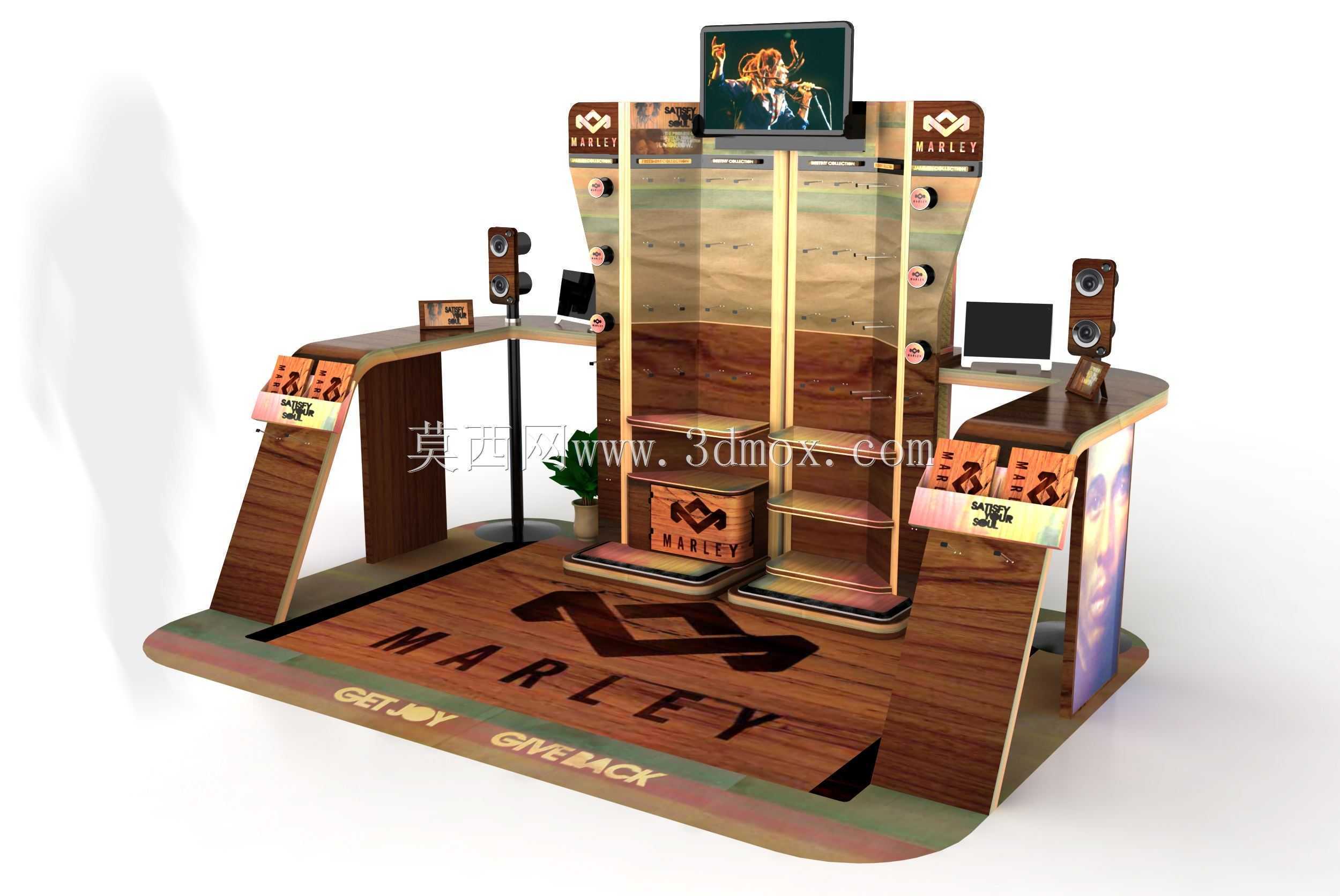

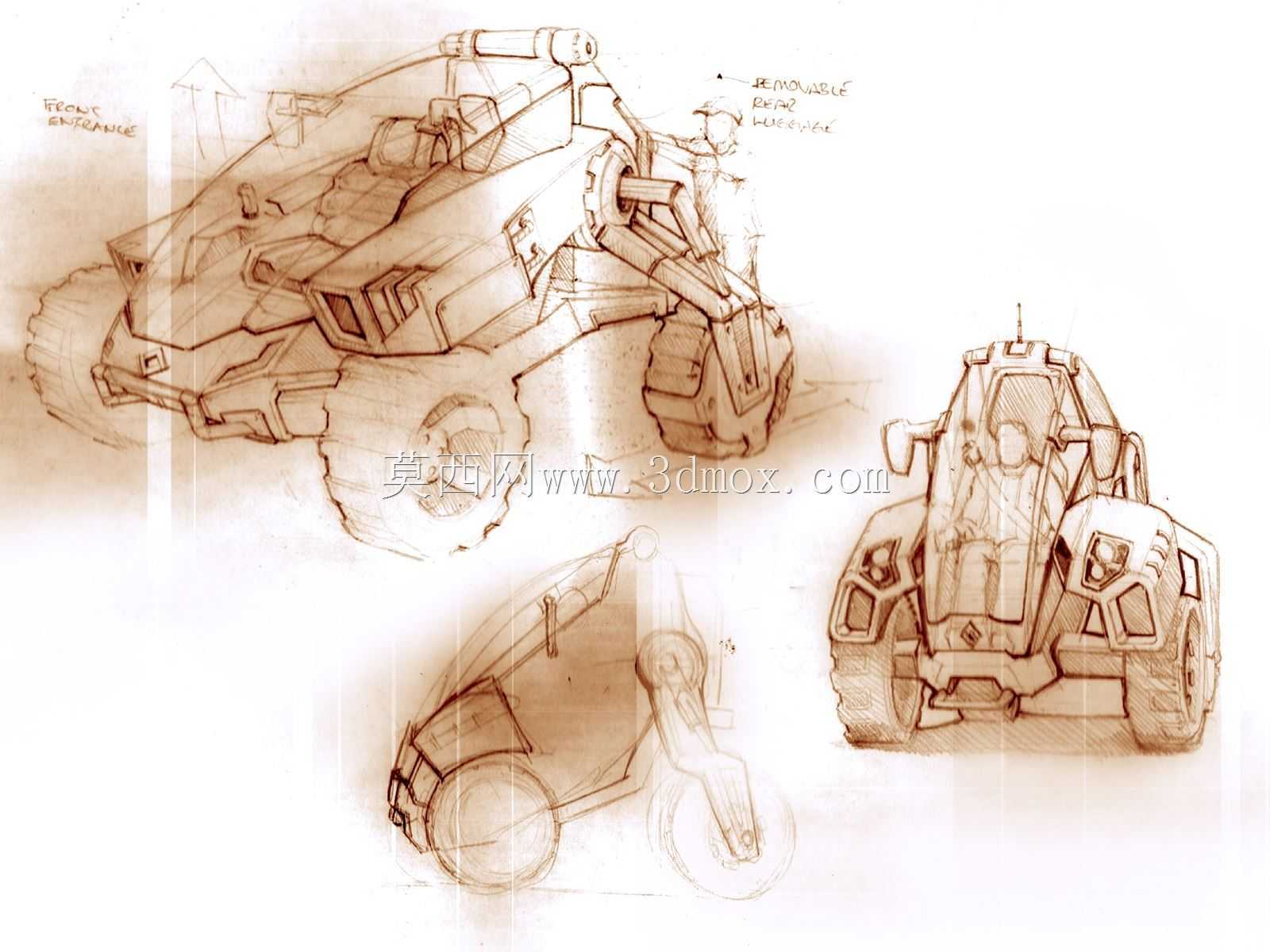

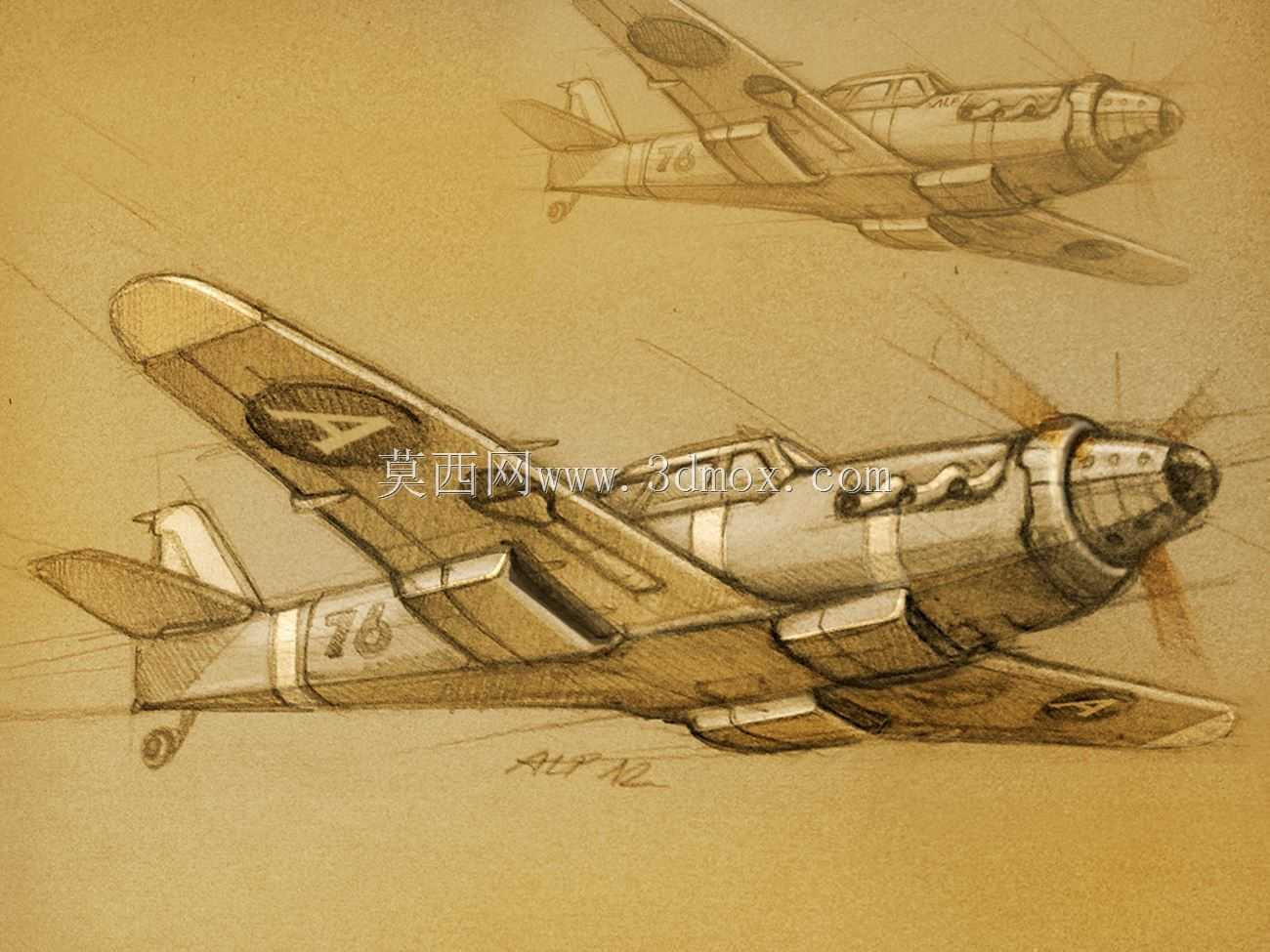

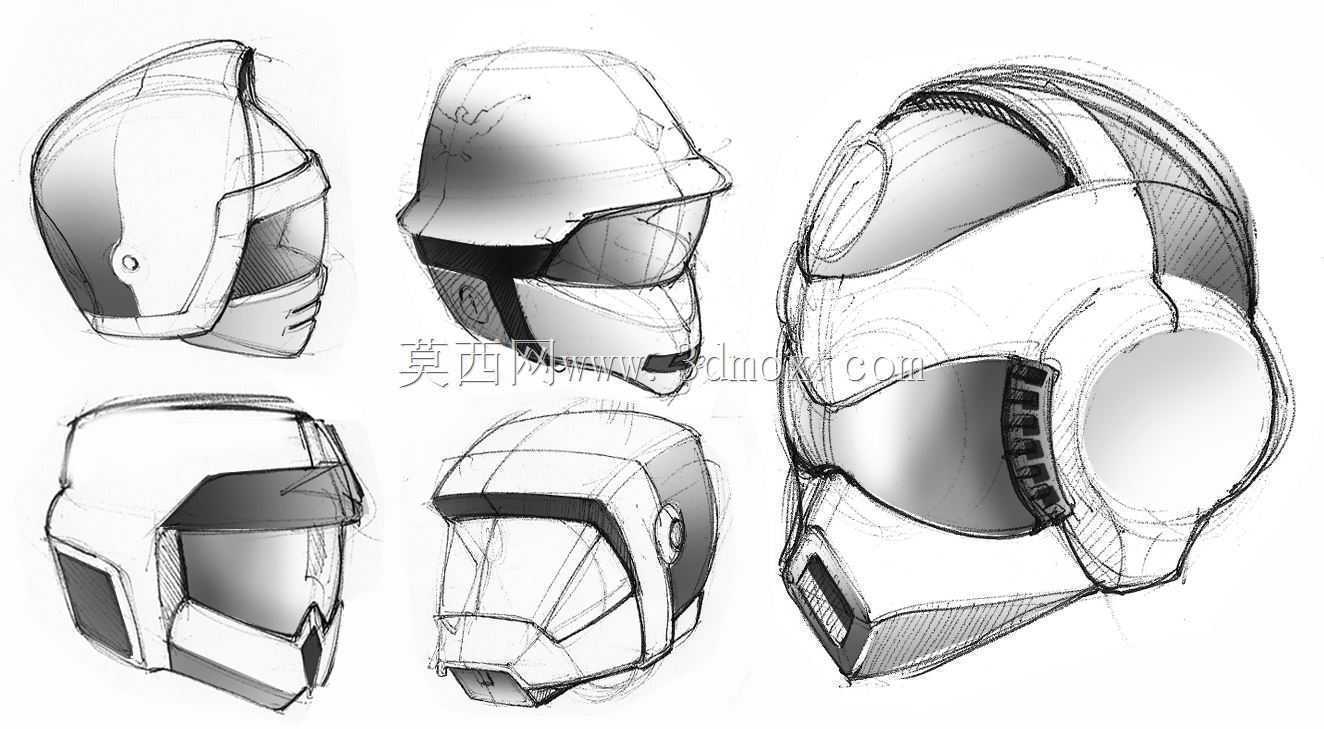

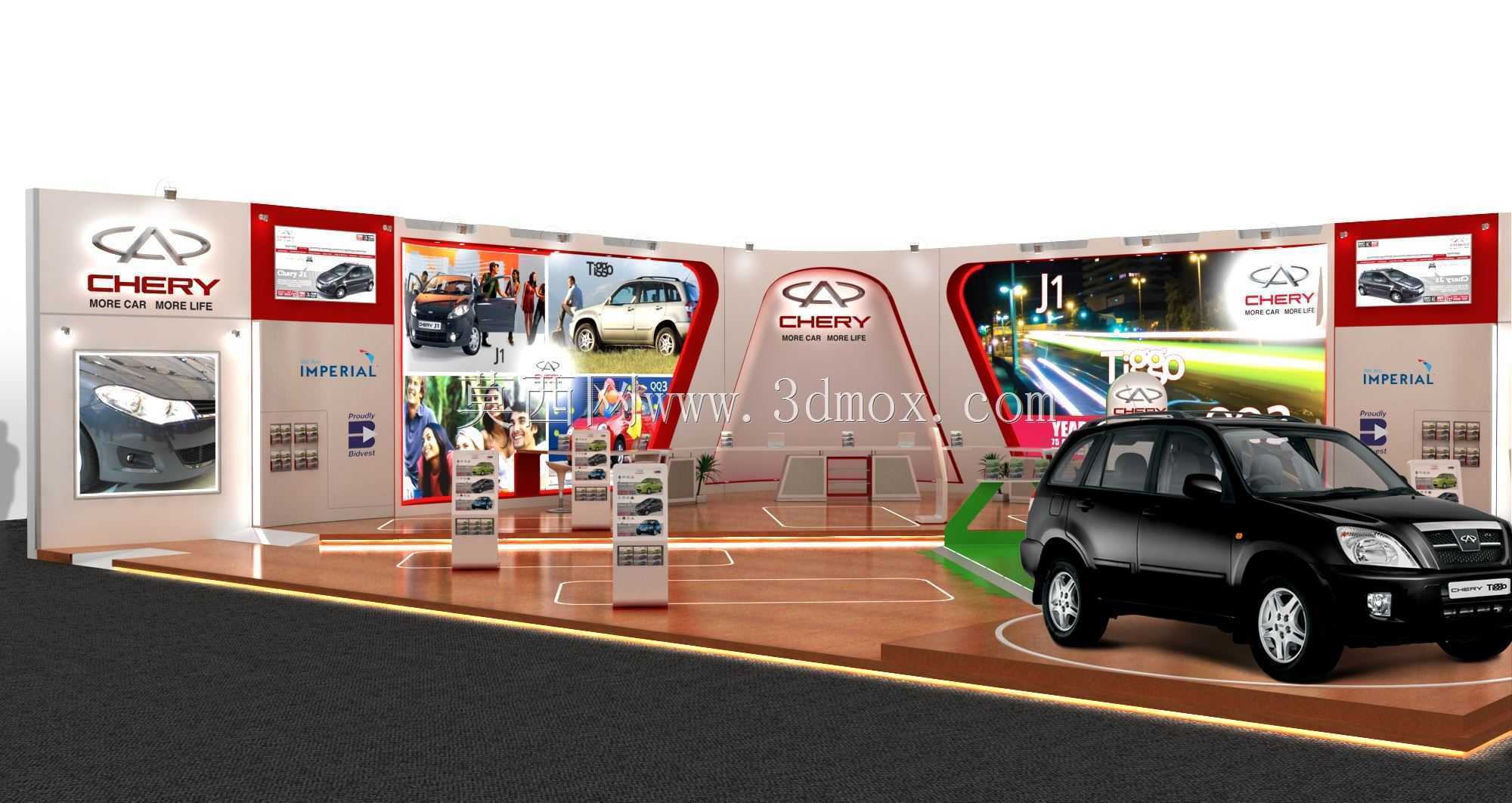

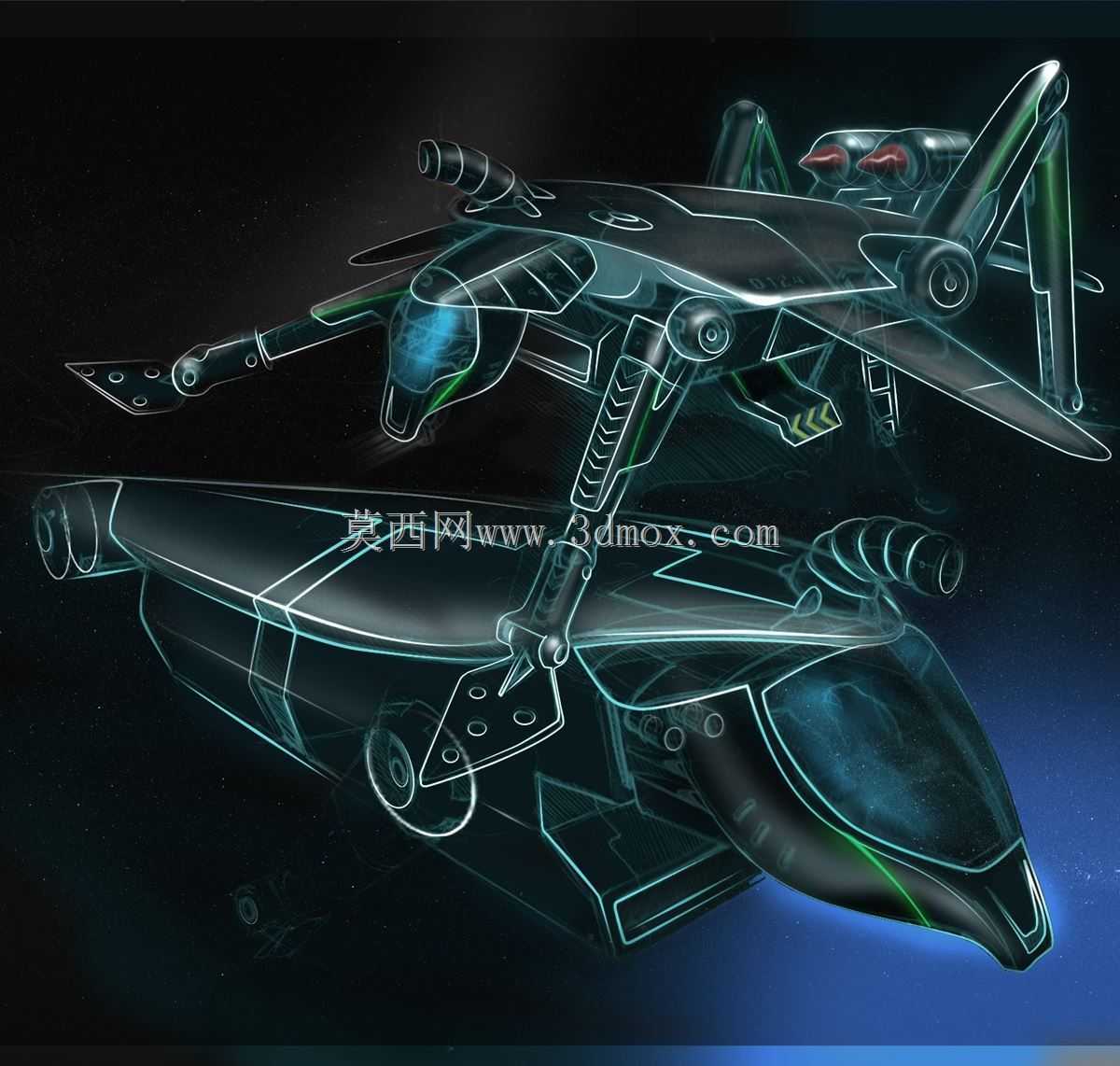

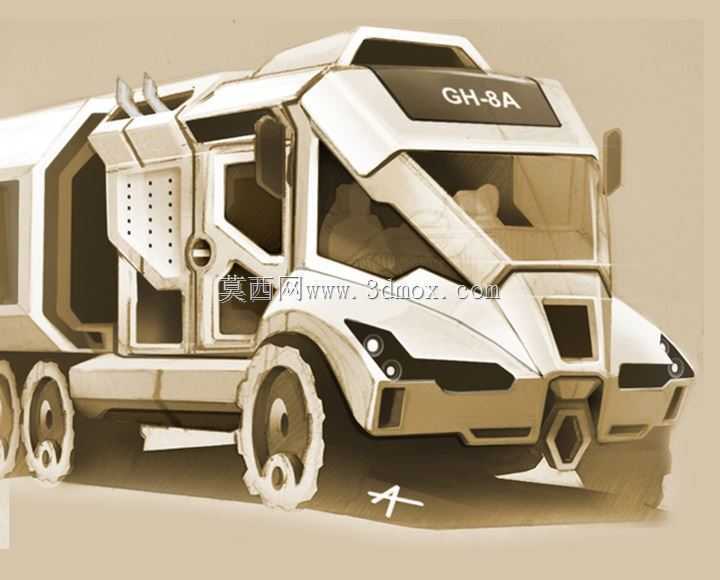

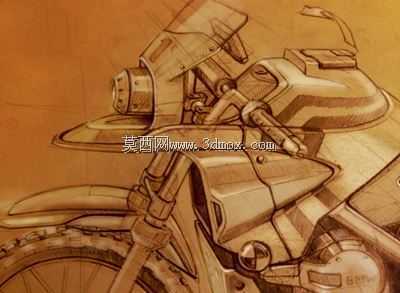

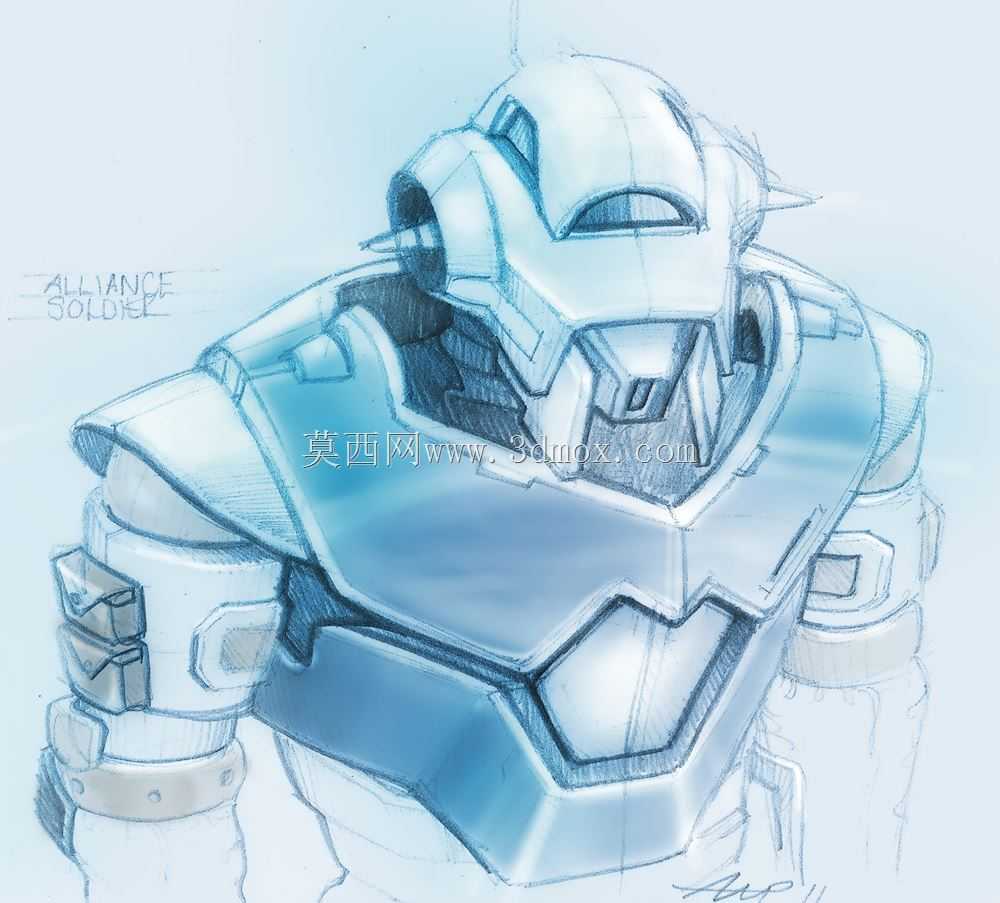

　　在机械产品从概念到落地的全链路开发环节中，从二维传统手绘结合数字草图的构思阶段切入，再推进到三维结构设计与最终渲染输出的工作流，是覆盖前期创意发散到后期方案验证的核心路径。很多一线结构工程师在项目启动初期，不会直接打开三维软件拖拽特征，反而会先通过手绘快速勾勒多版布局方案，把核心的功能分区、运动干涉边界、人机交互位置先在纸面做第一轮筛选，这个阶段不需要精准的尺寸约束，重点是把脑海里的功能逻辑快速具象化，排除明显不符合安装空间、运动行程要求的方向，避免后续三维建模阶段做大量无用的返工。等手绘方案筛选出2-3个可行方向后，再转入数字草图环节，这时候会结合预设的安装边界尺寸，把关键的配合尺寸、安装孔位间距、

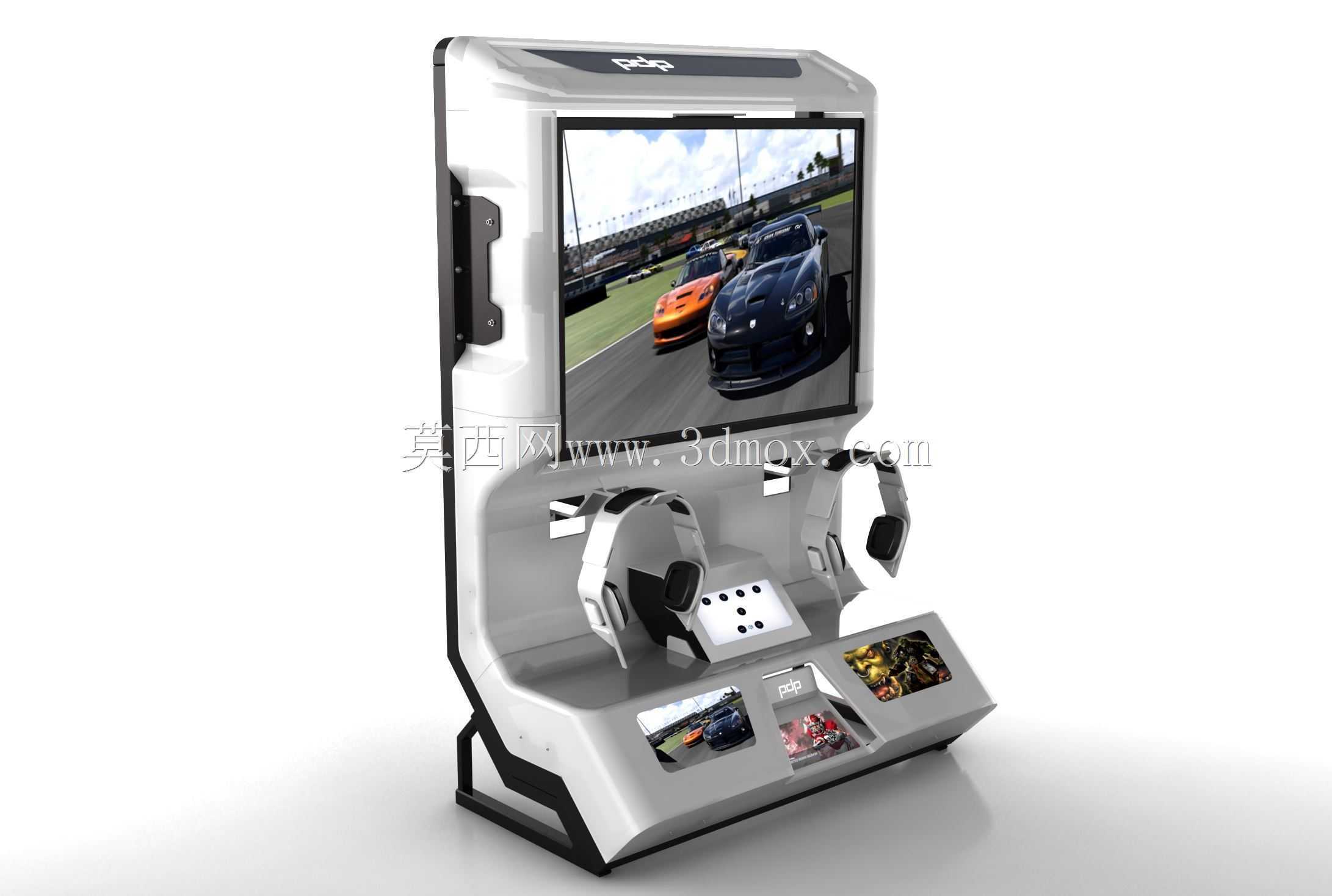

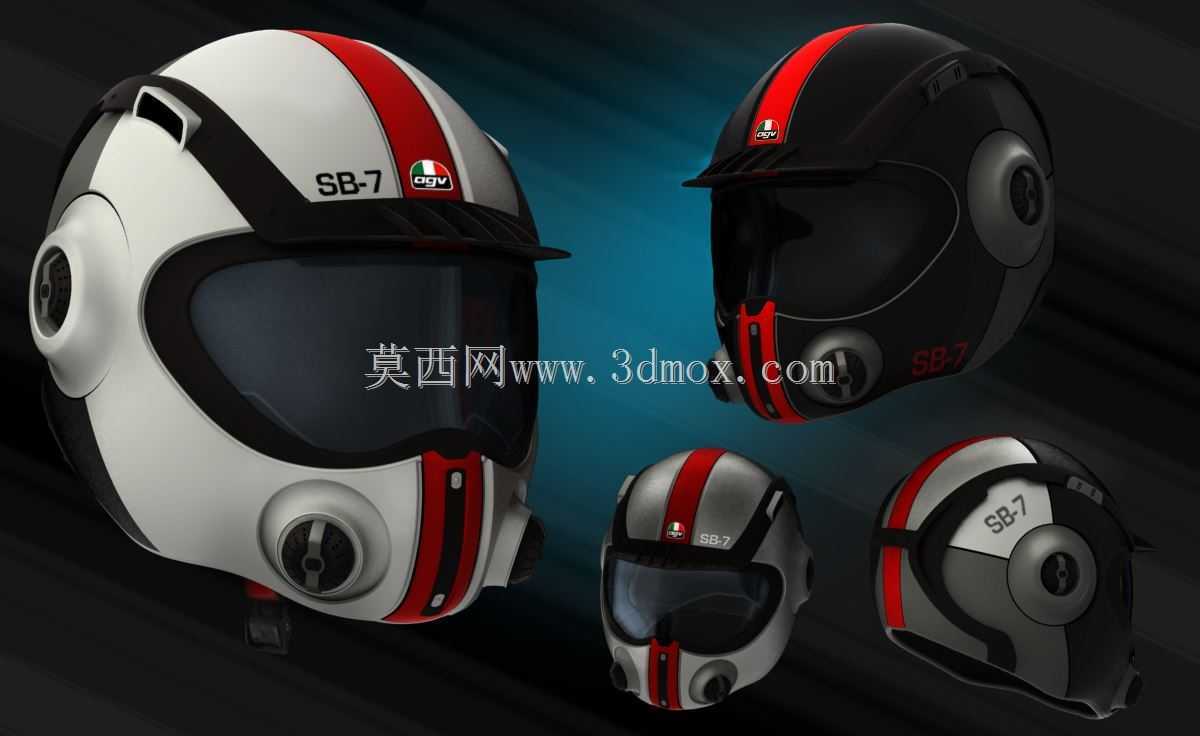

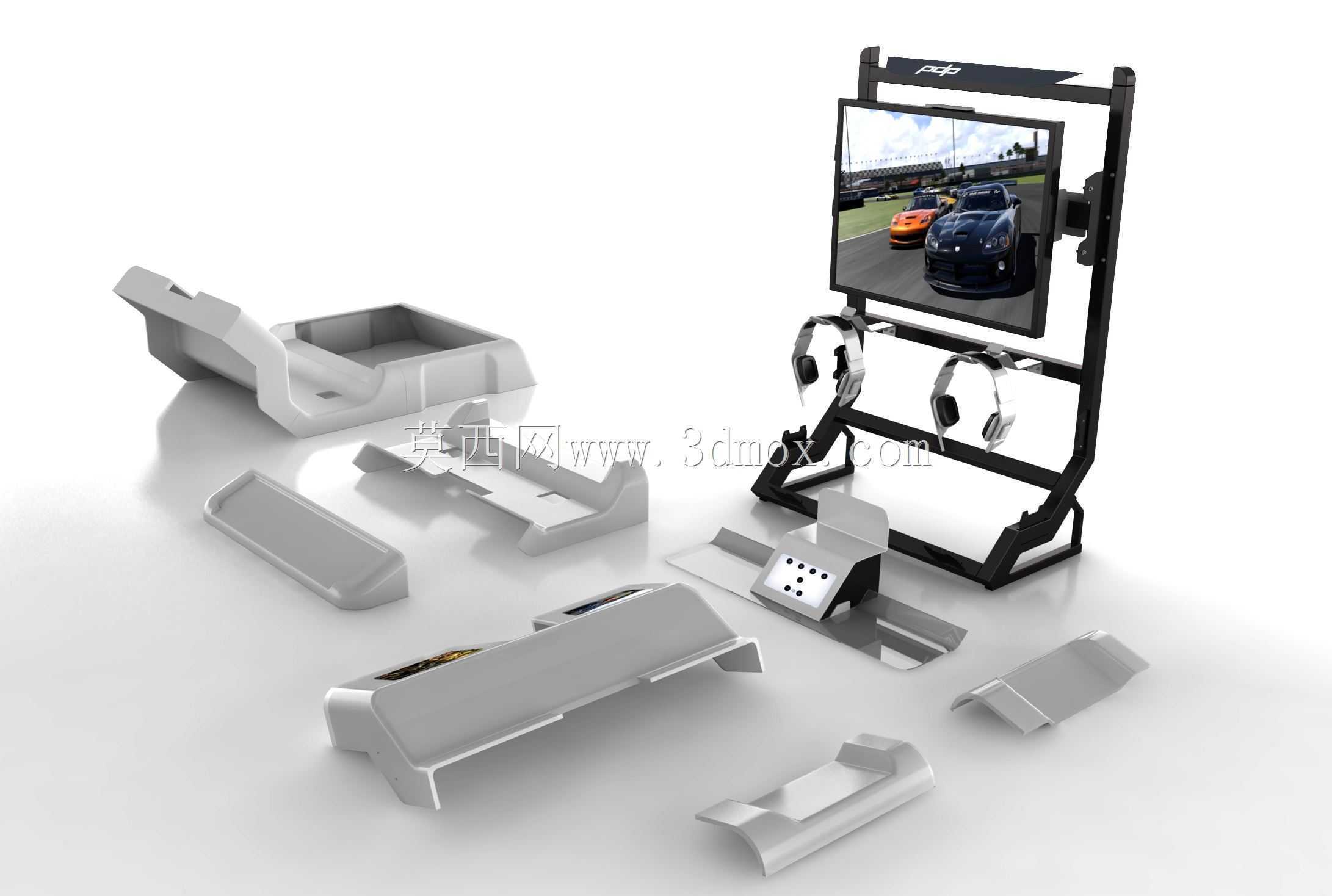

　　外部轮廓的最大最小限位做初步标注，比如需要嵌入现有设备工位的结构，要提前核对相邻部件的预留间隙，保证后续三维建模时的外形尺寸不会超出安装边界，不会和周边的管线、固定件产生位置冲突。进入三维设计阶段后，会先基于数字草图的轮廓搭建基础骨架模型，把各个功能模块的基准面、装配参考轴先确定下来，拆分独立的零部件结构，这时候要同步考虑零部件的加工工艺可行性，比如钣金件的折弯半径预留、机加工件的刀具退刀槽位置、注塑件的拔模斜度设置，不能只追求外观造型的流畅而忽略实际生产的加工难度，很多新手设计师容易在这个阶段出现造型好看但无法开模、无法机加工的问题，导致方案无法落地。骨架搭建完成后再逐个细化零部件的细节特征，完成虚拟装配，

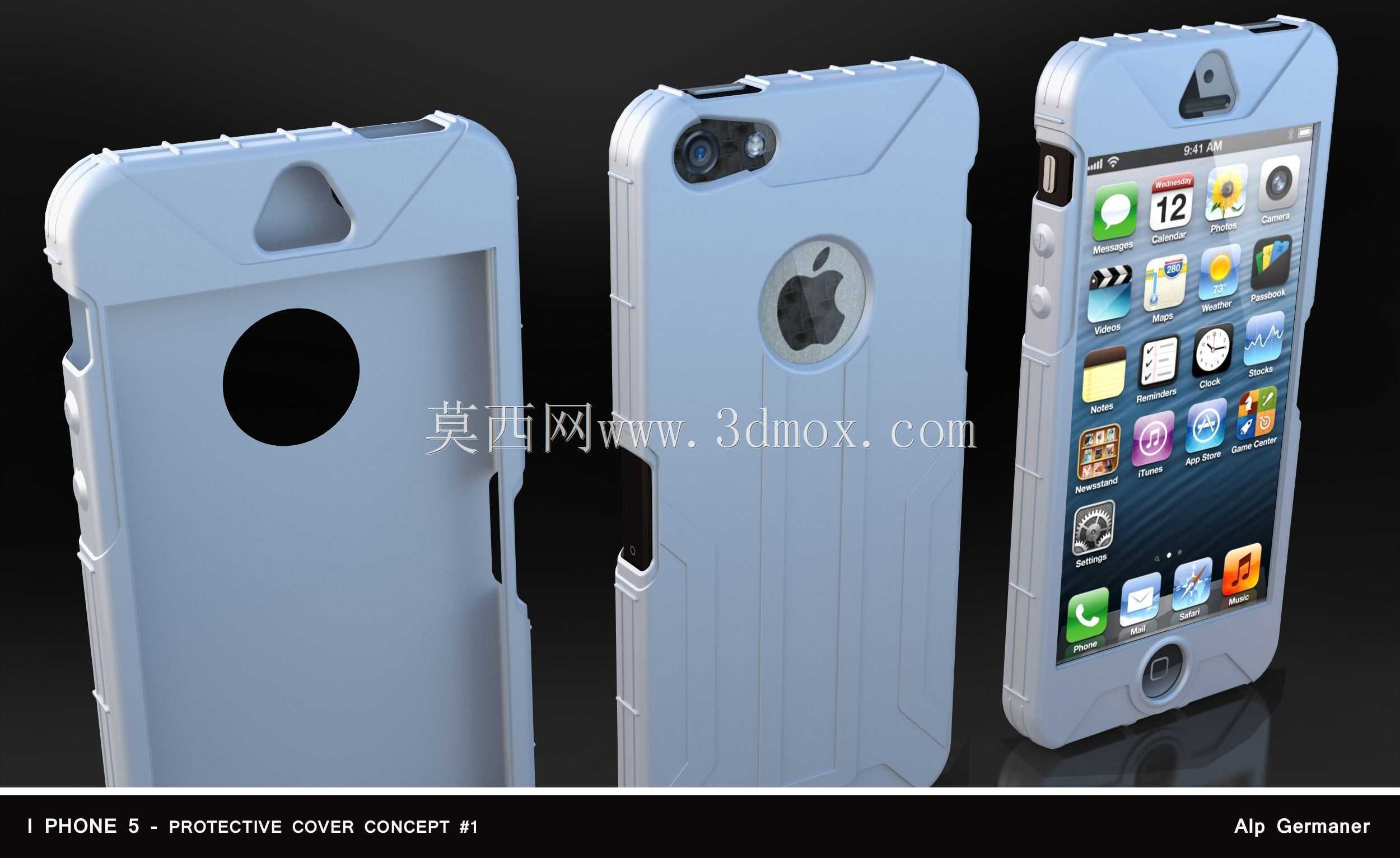

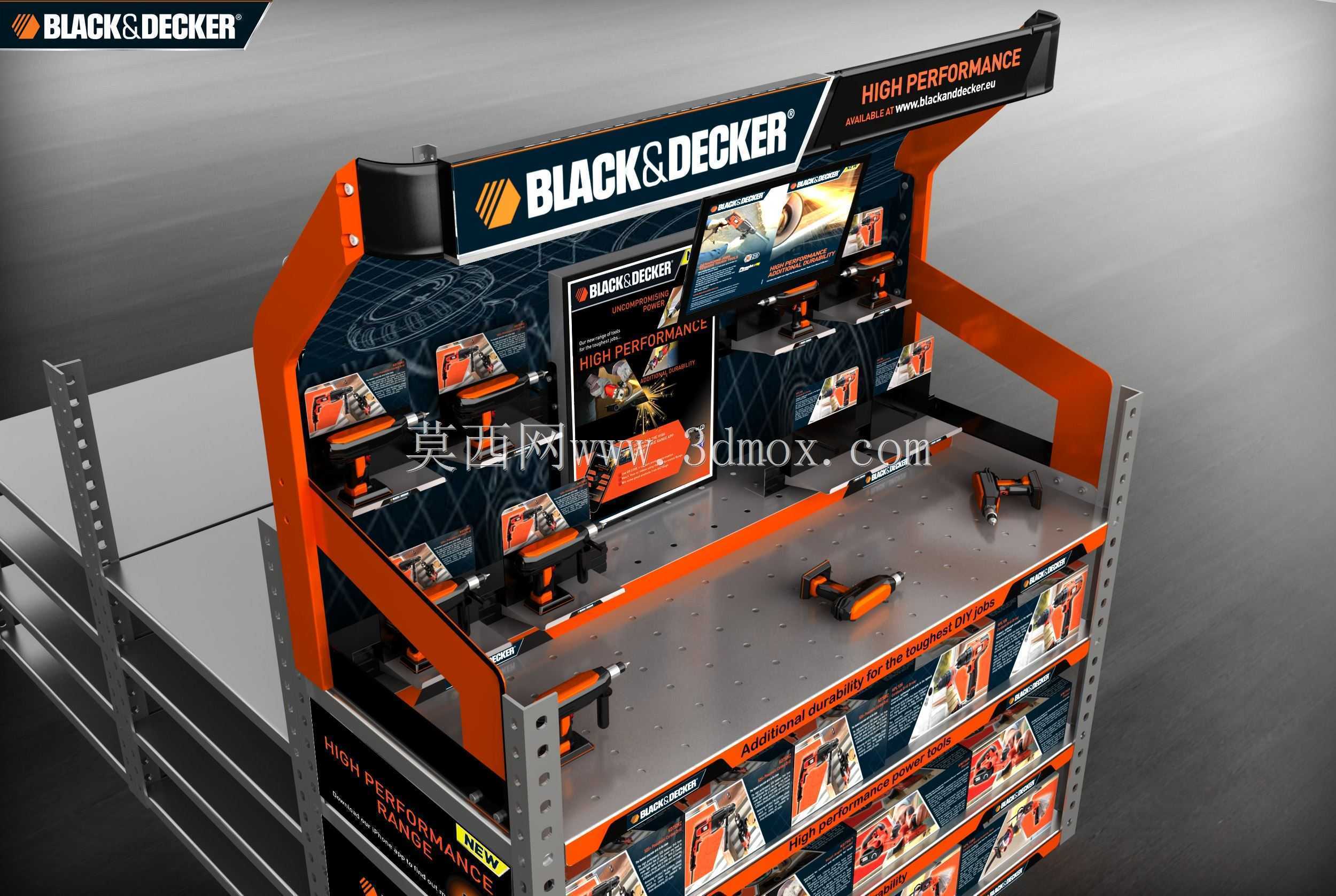

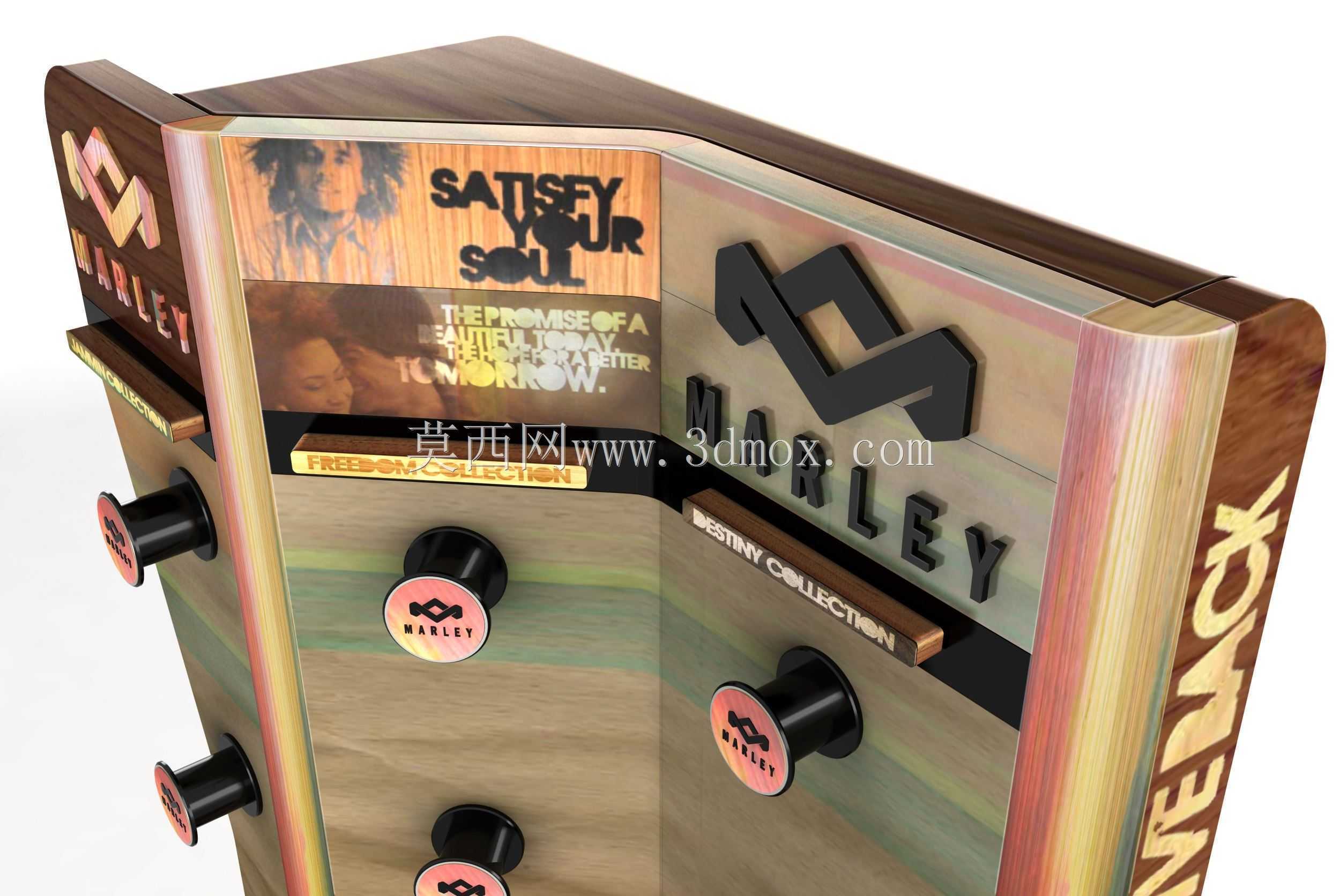

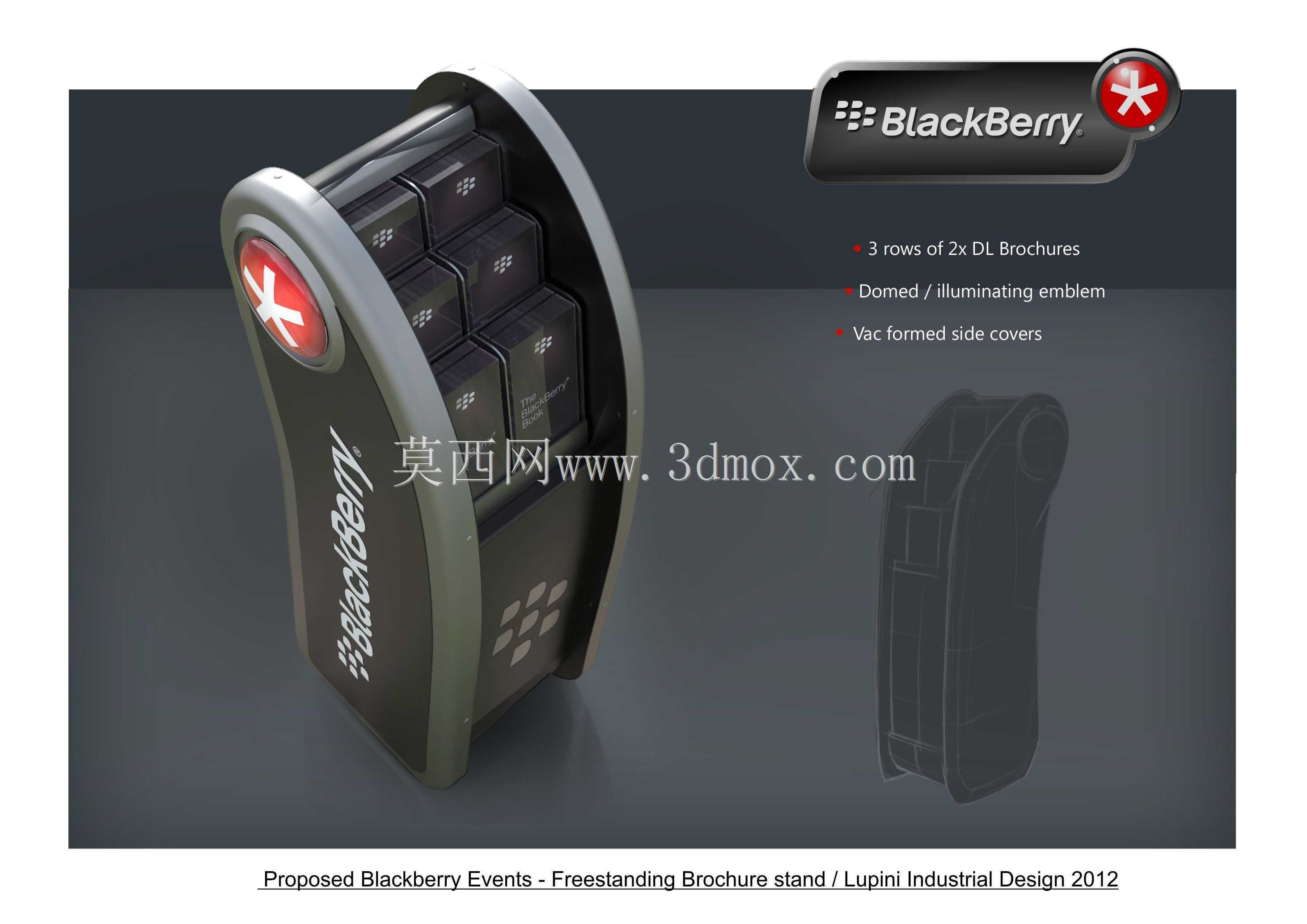

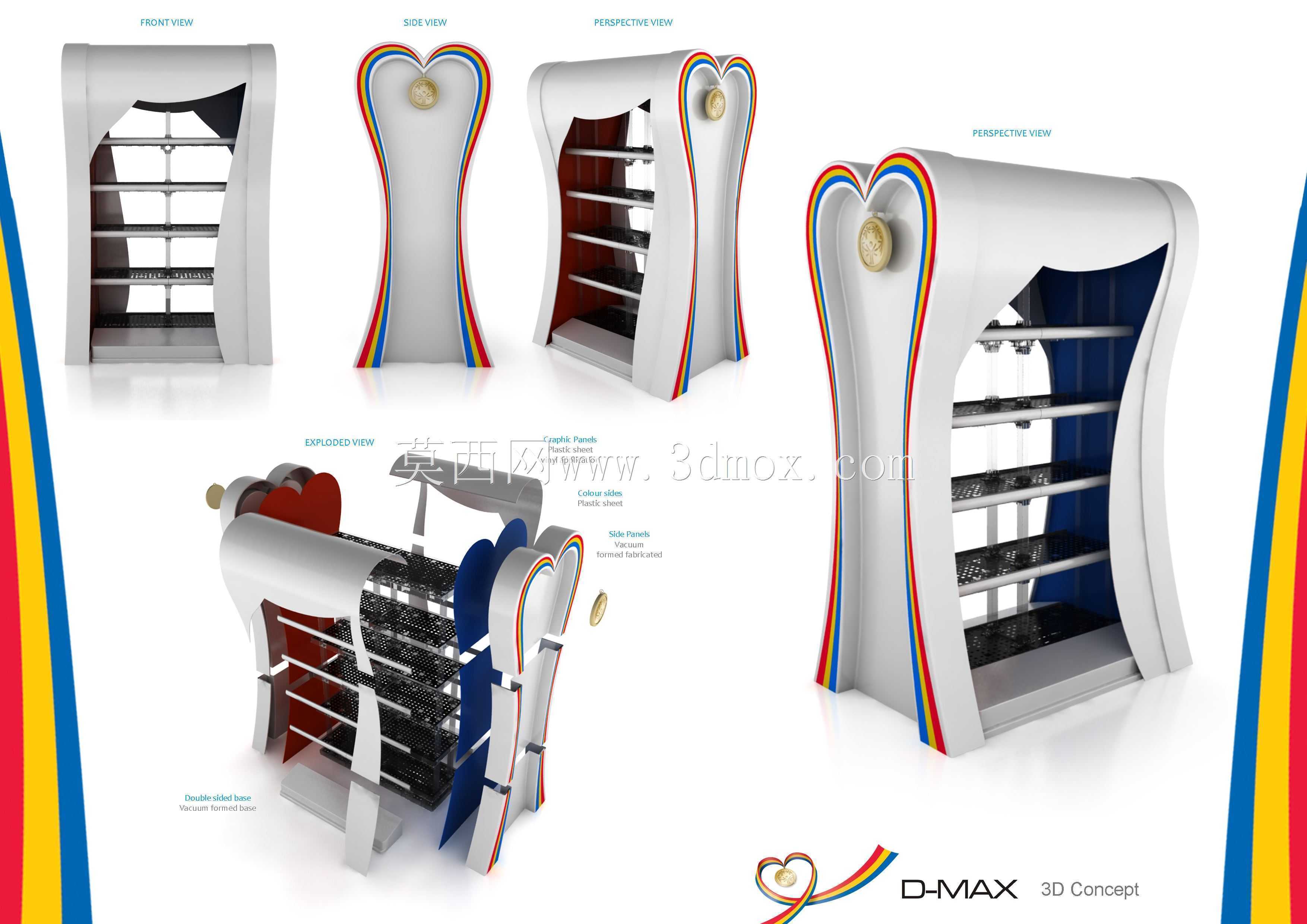

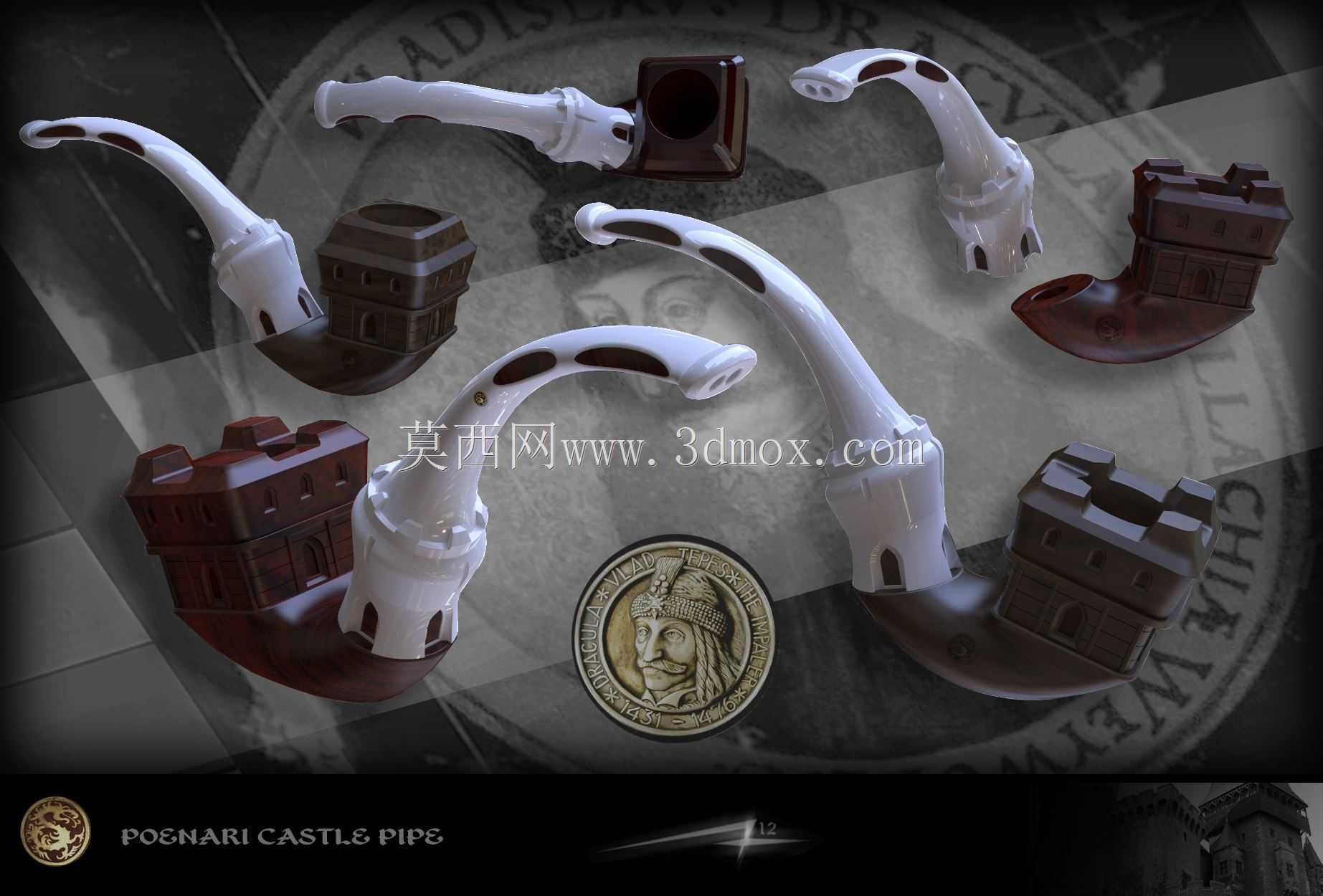

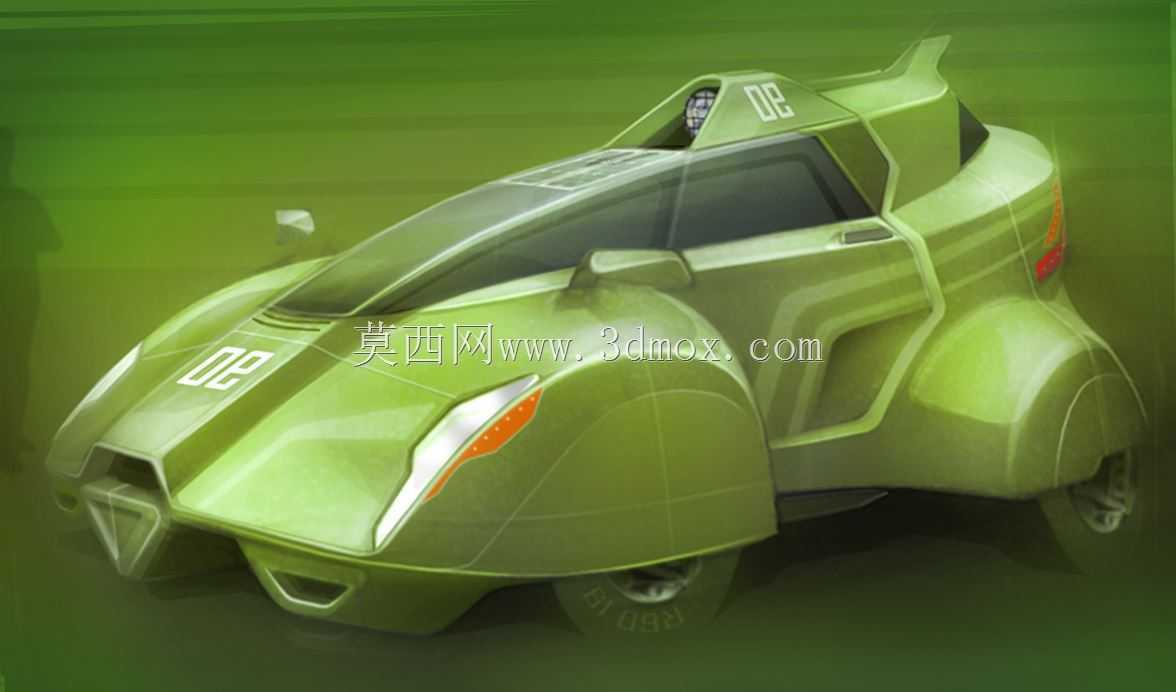

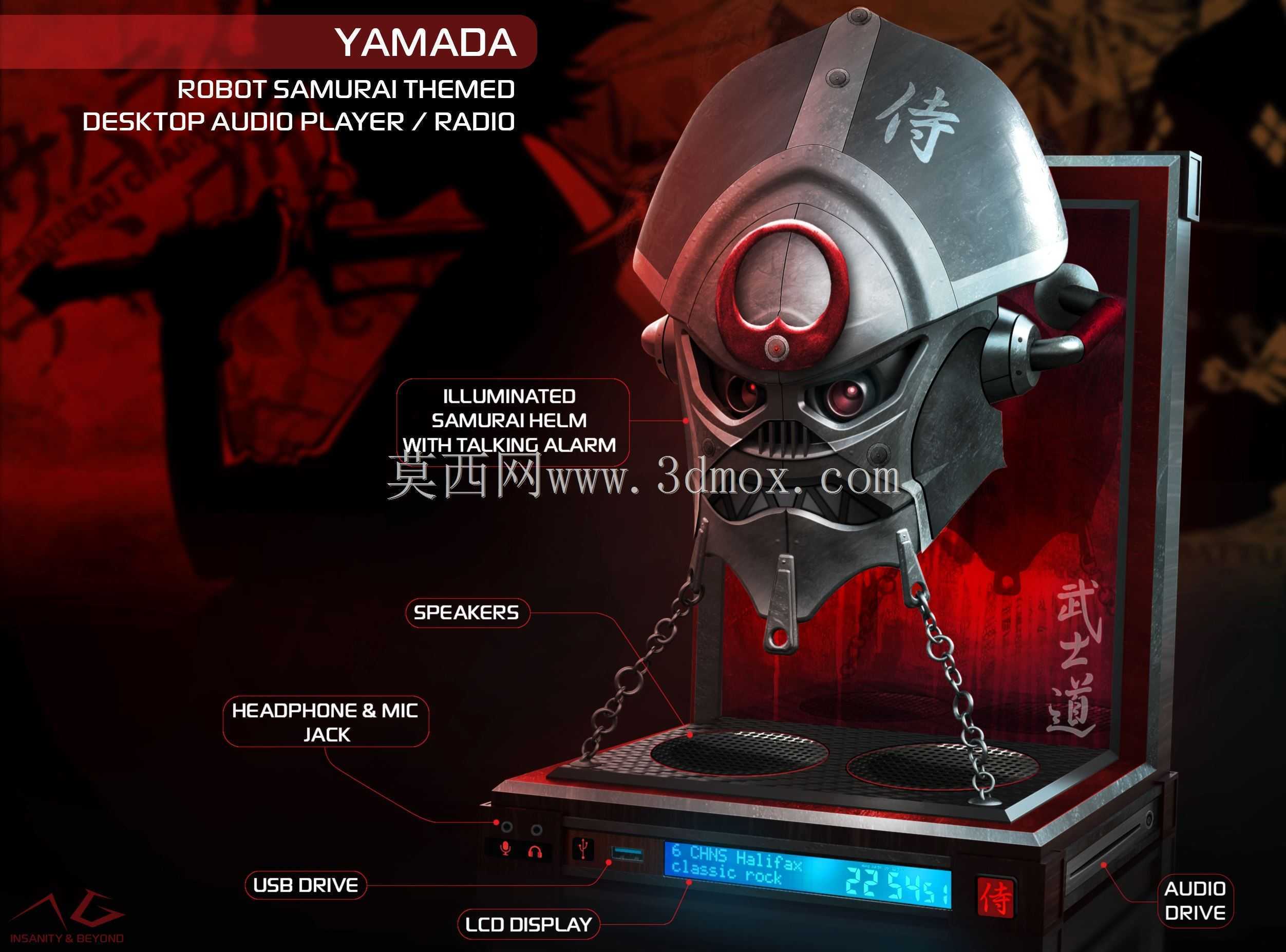

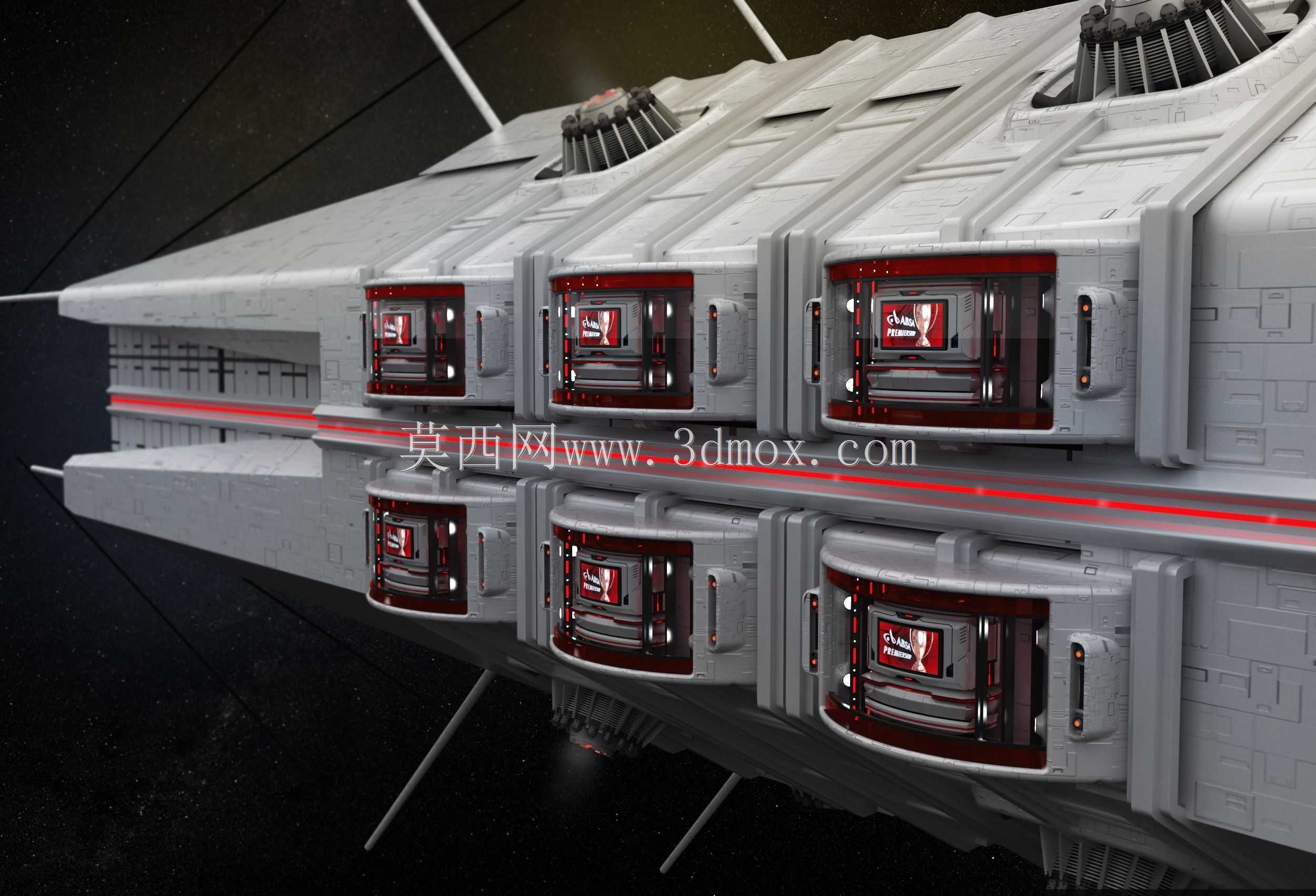

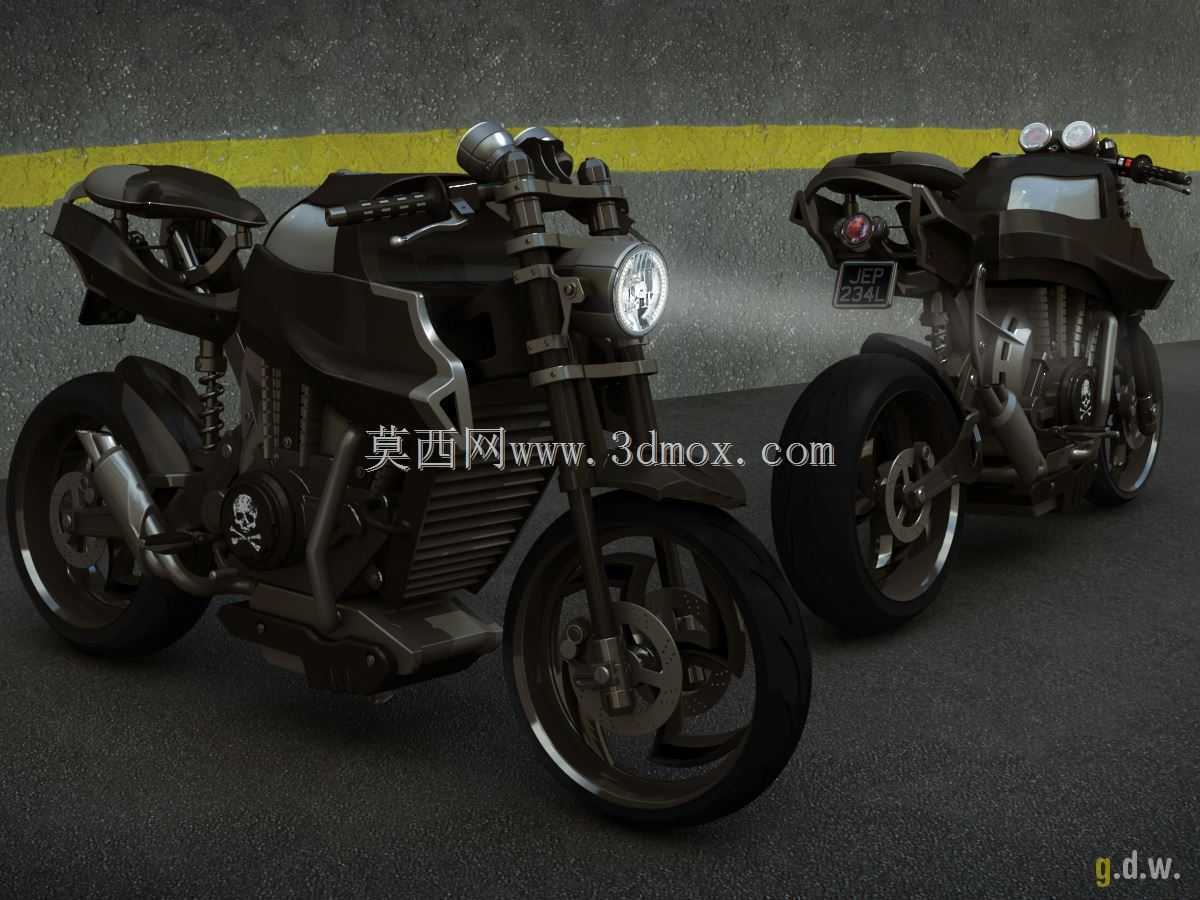

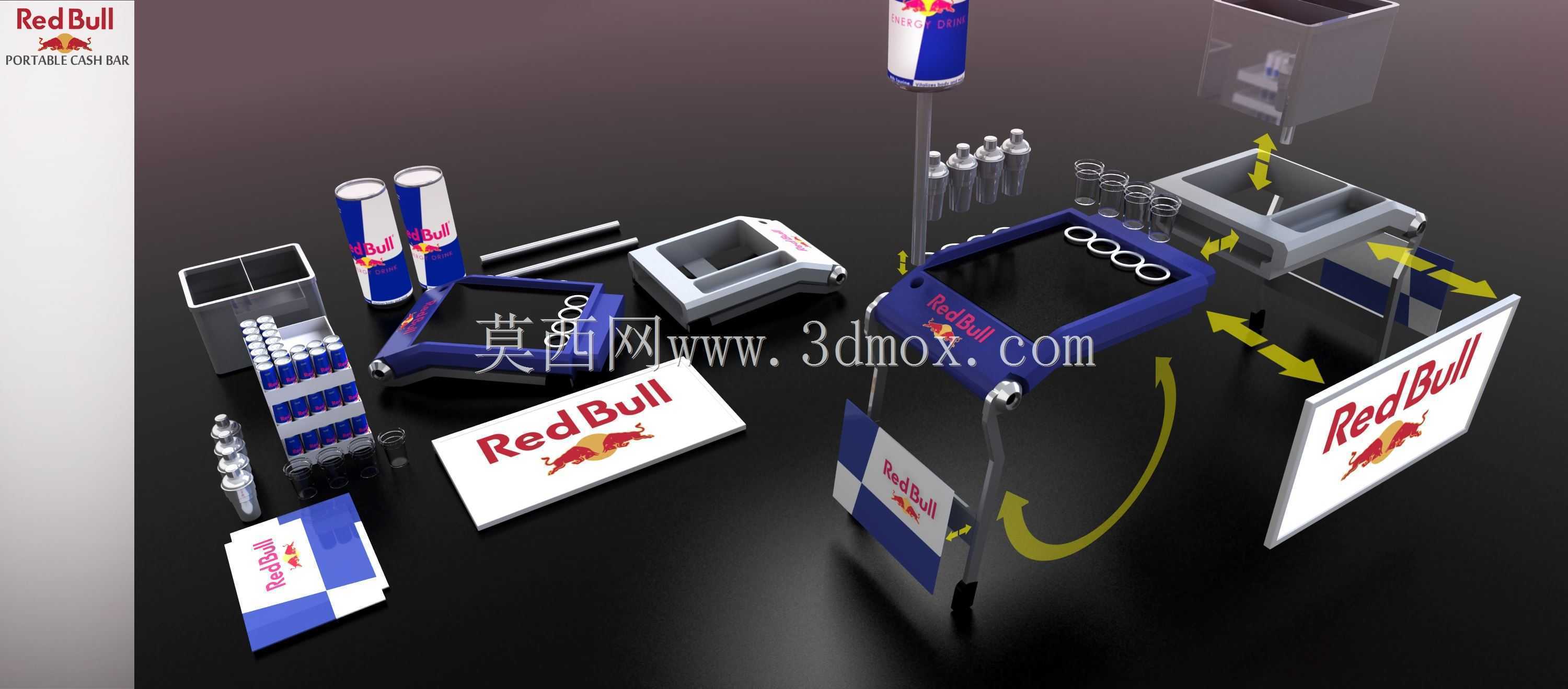

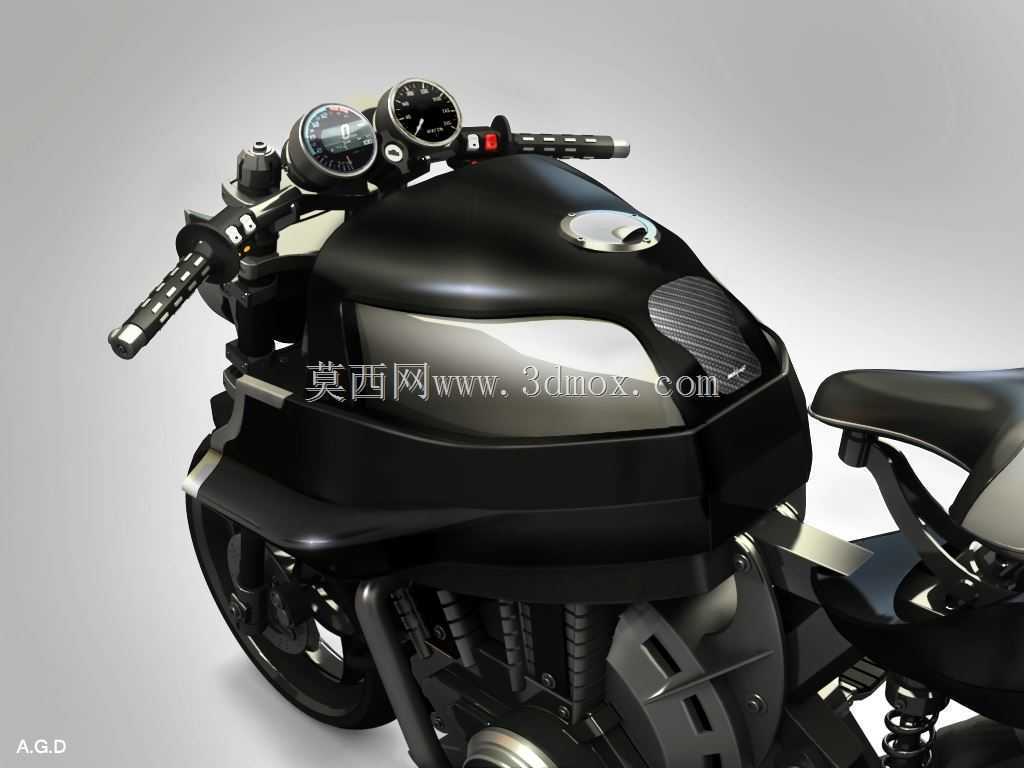

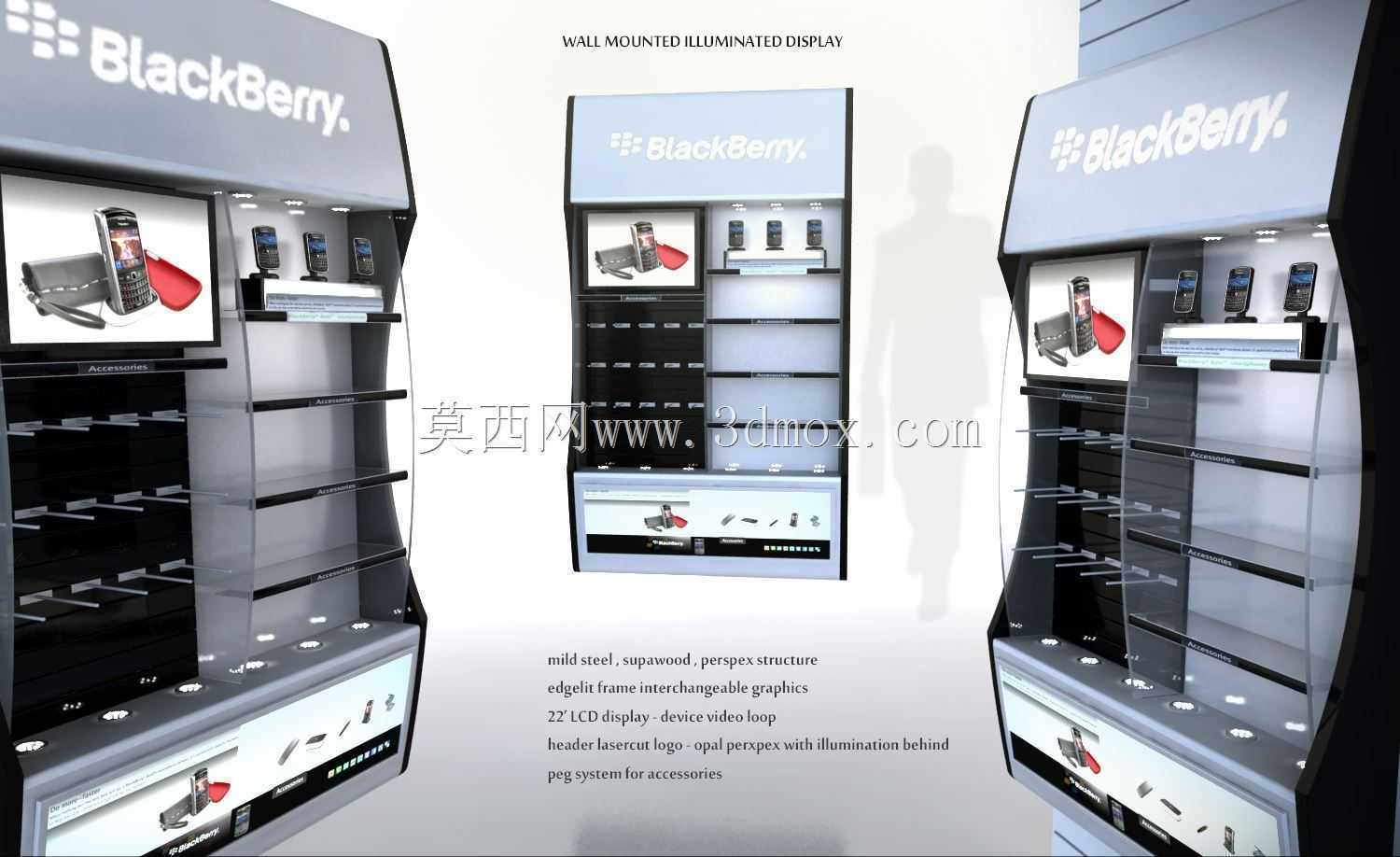

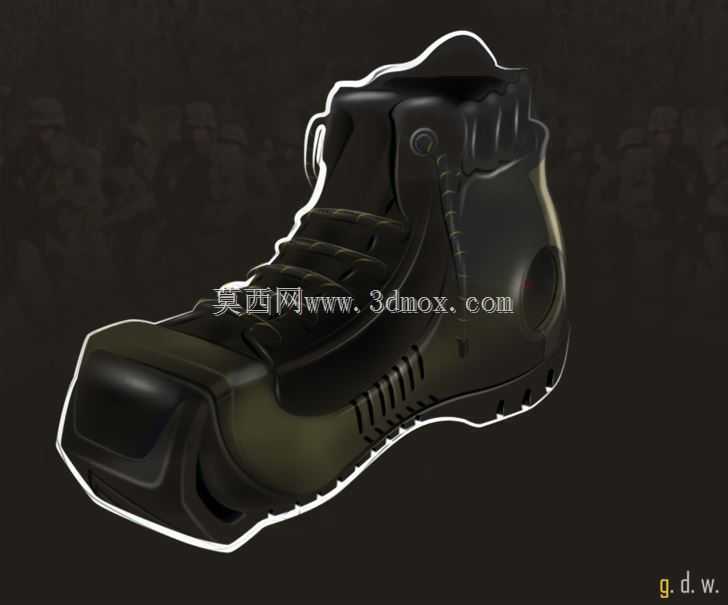

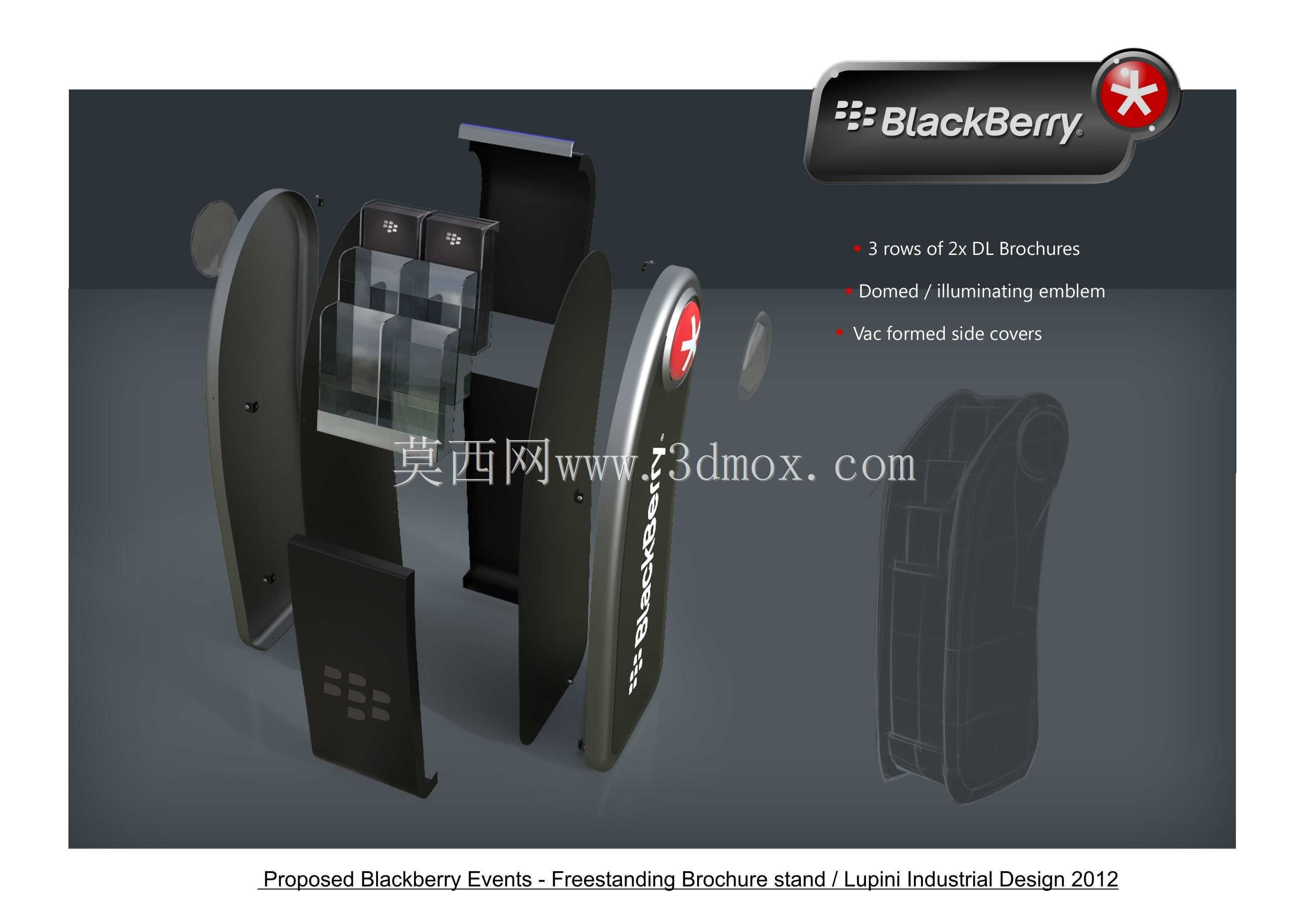

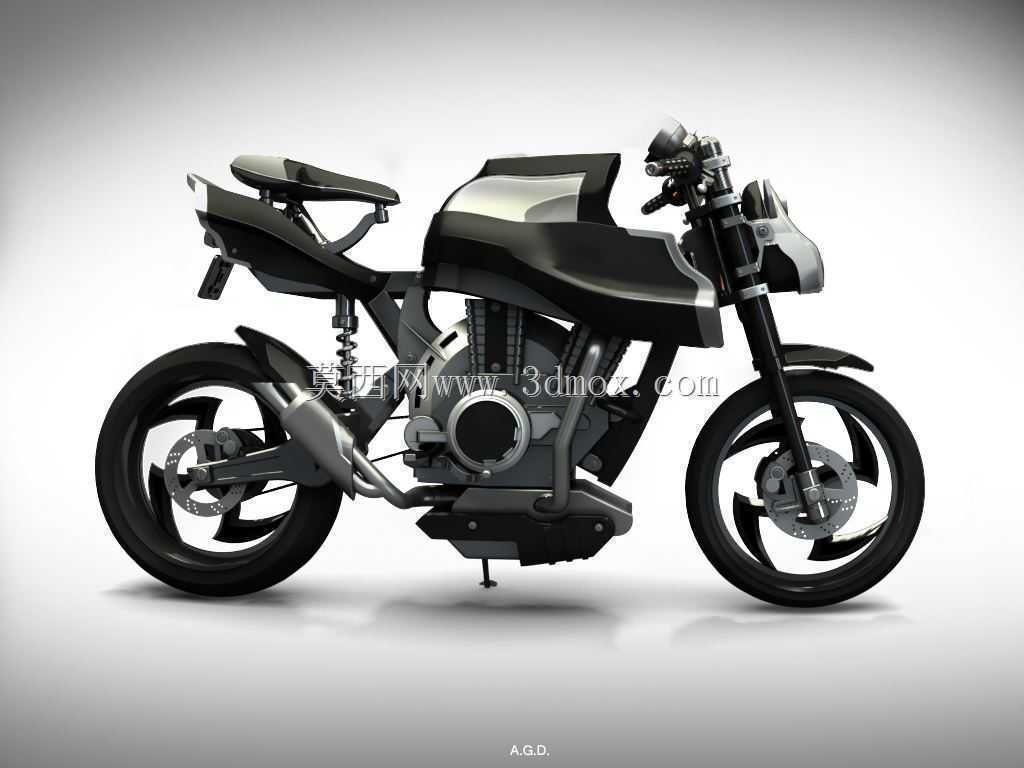

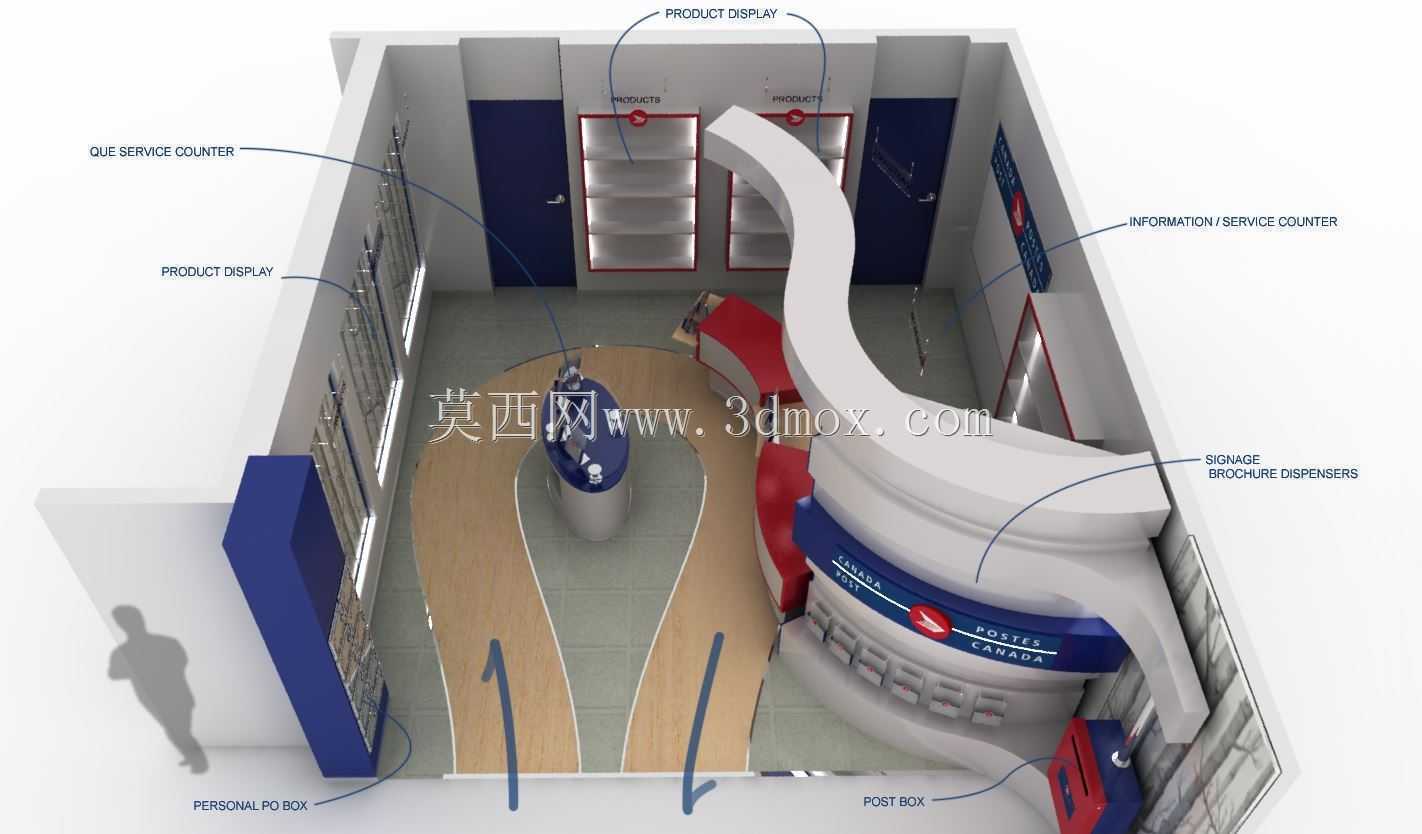

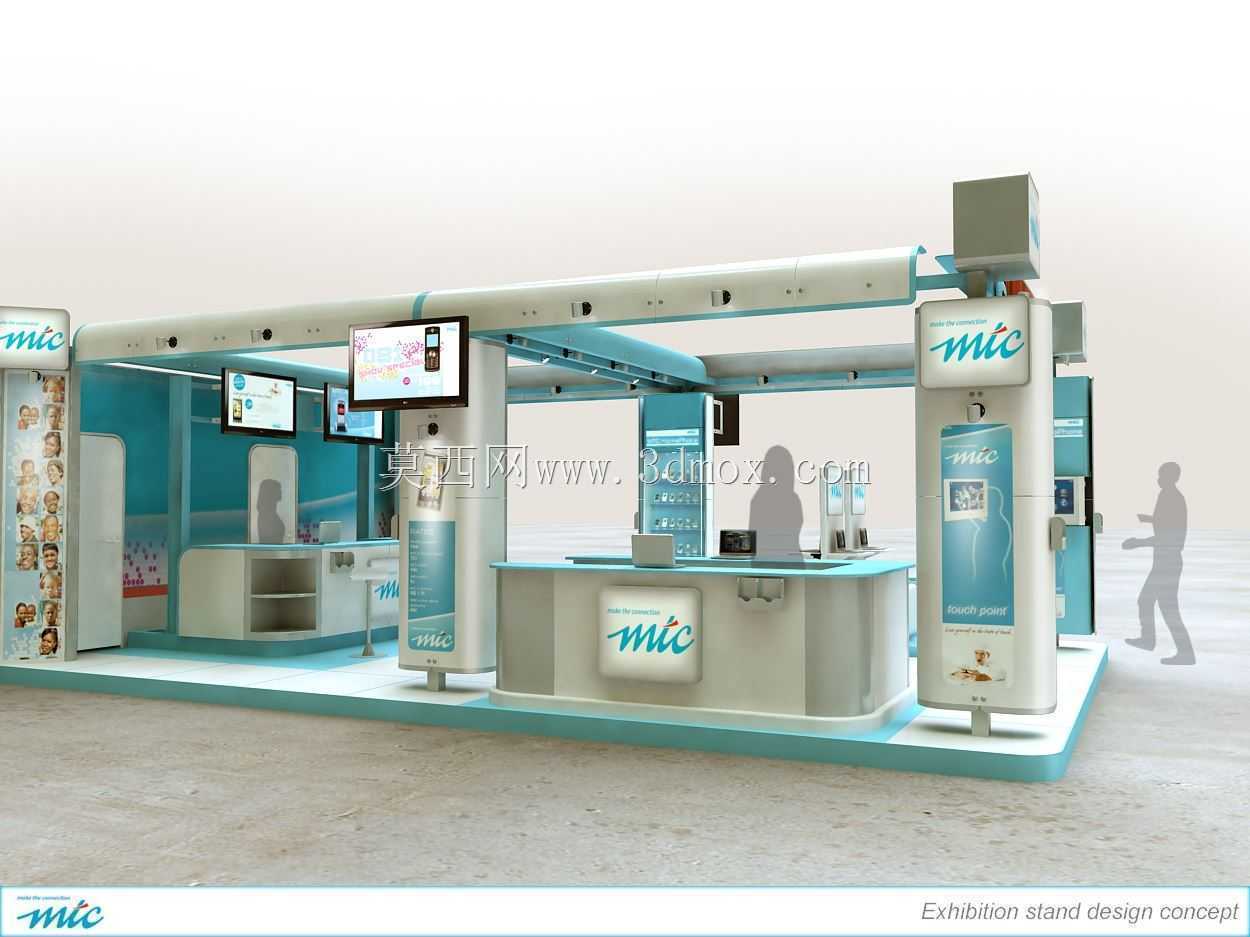

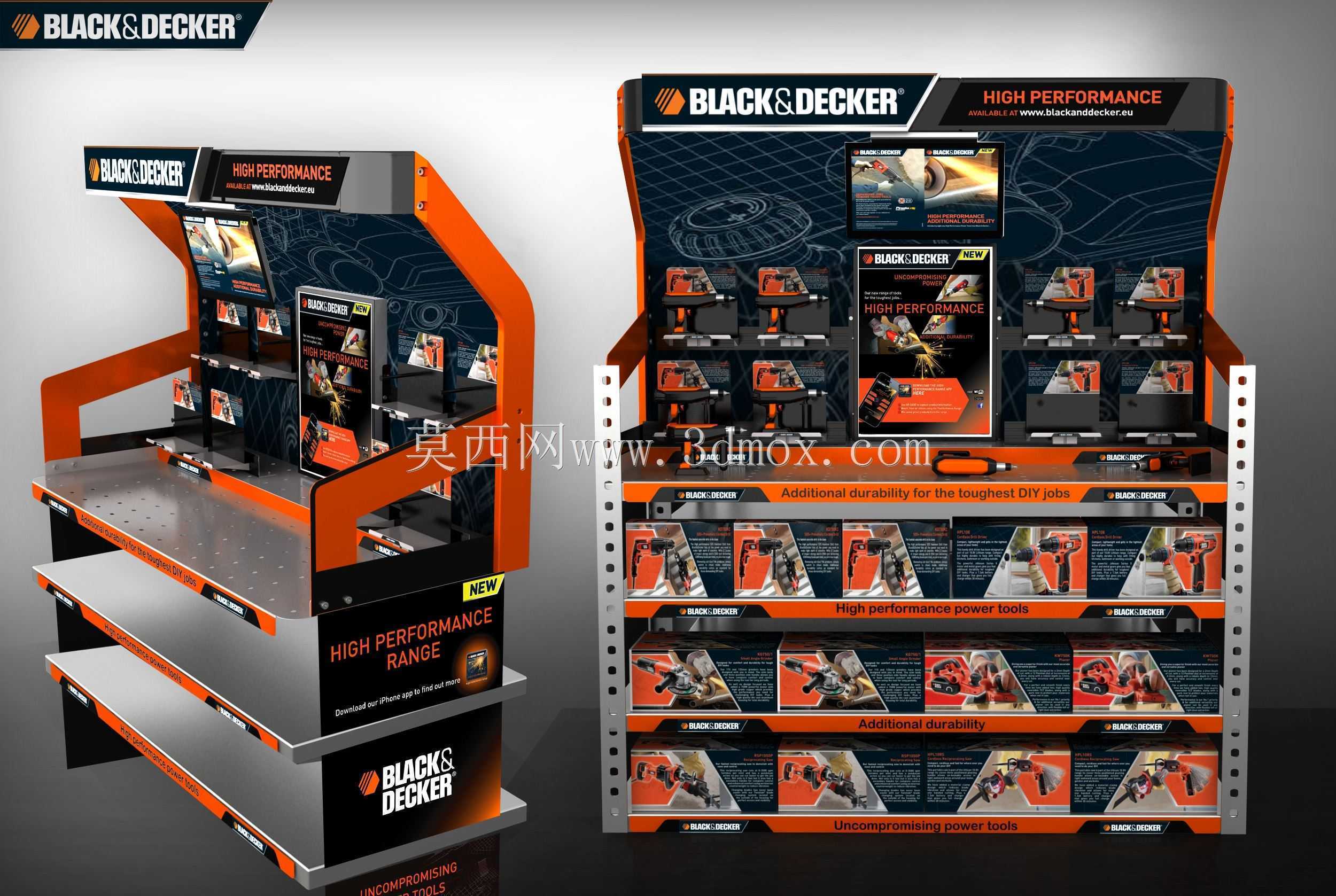

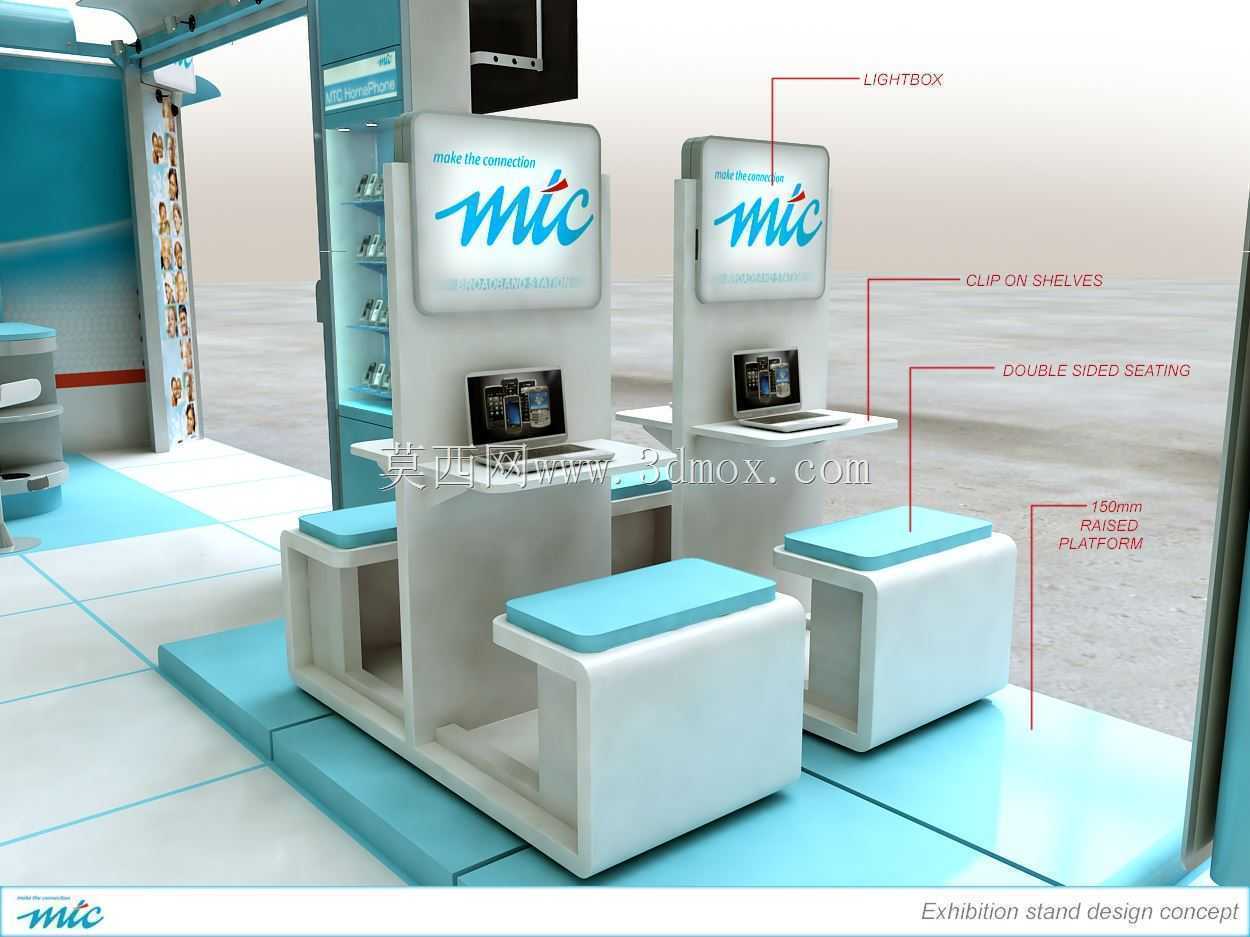

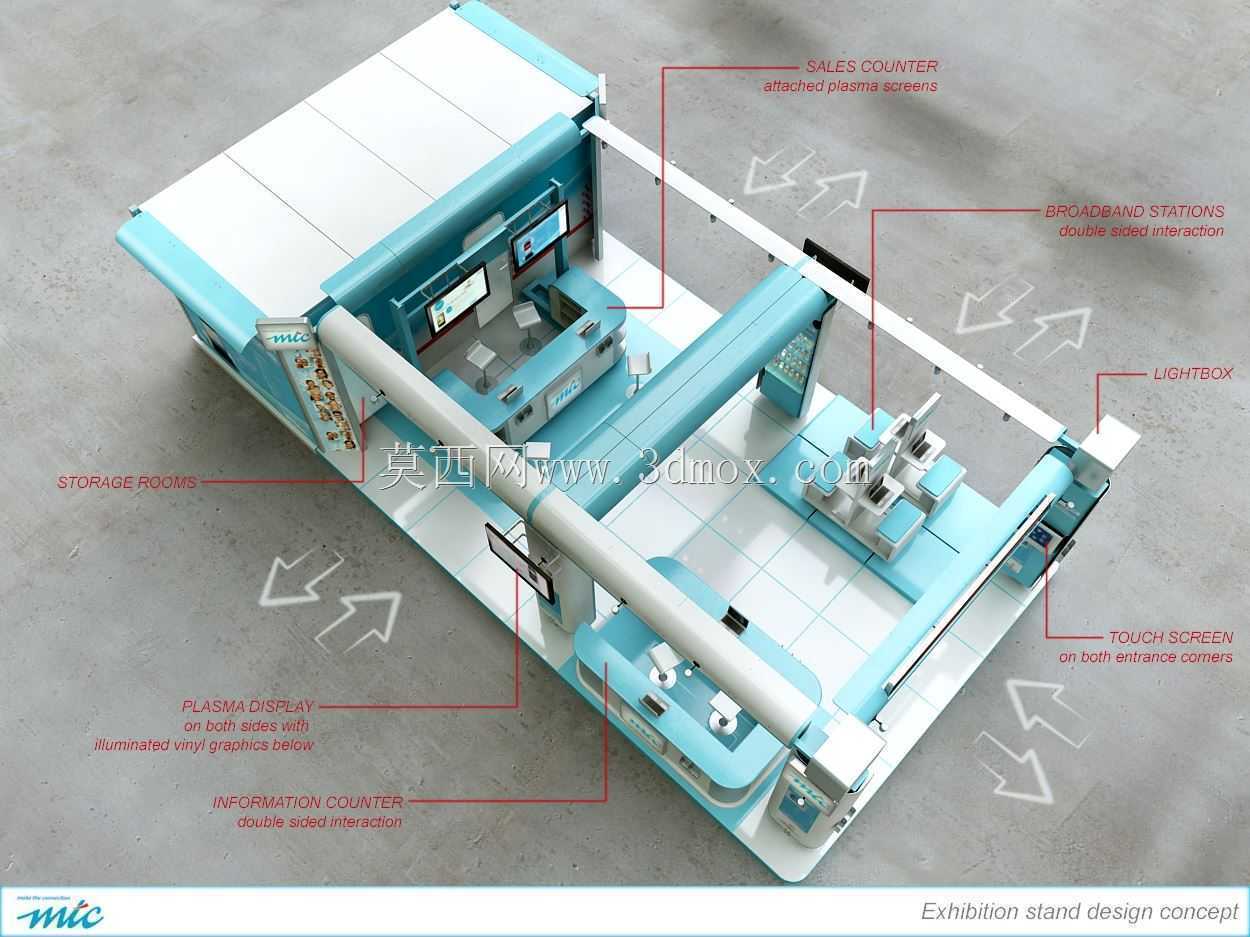

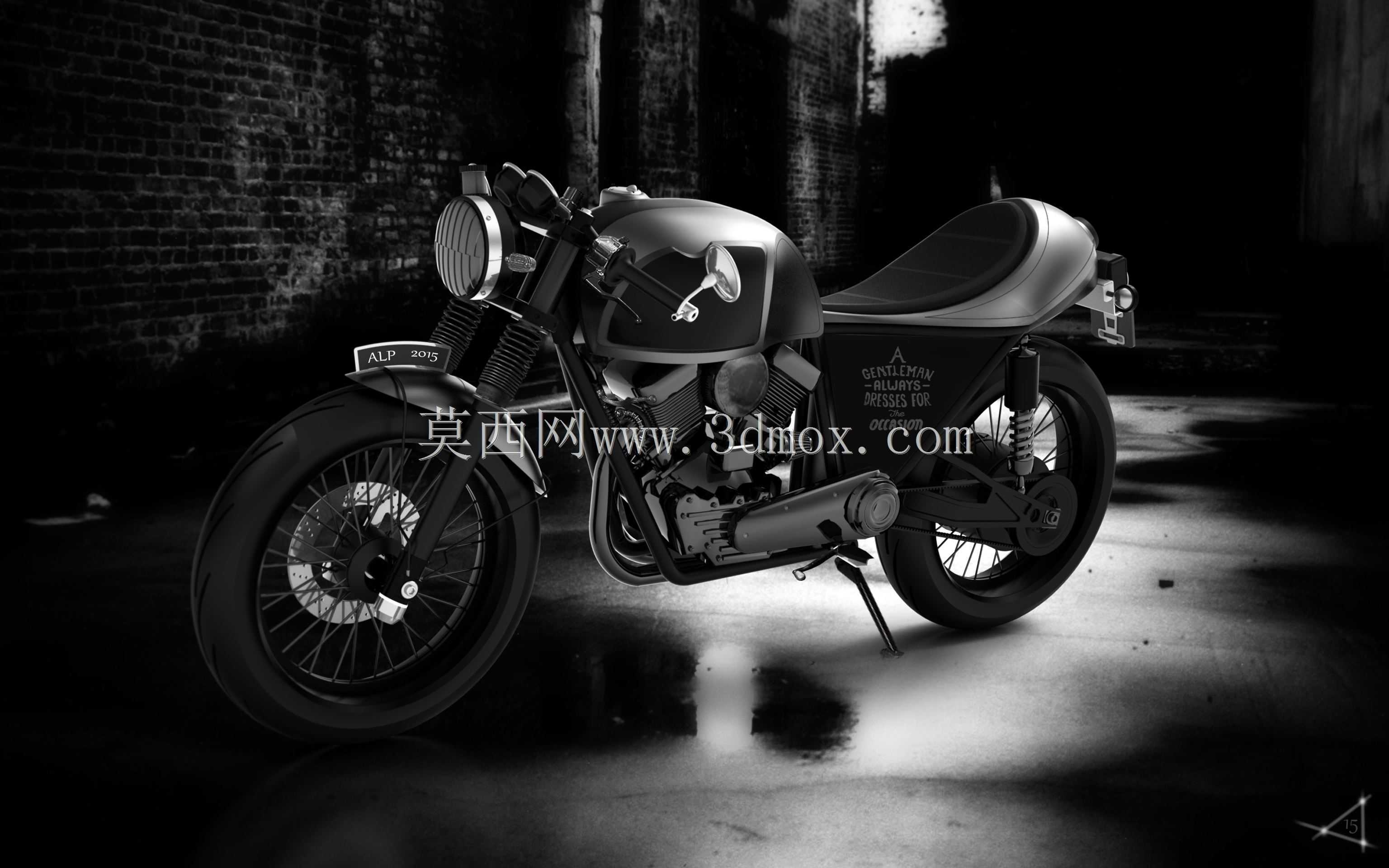

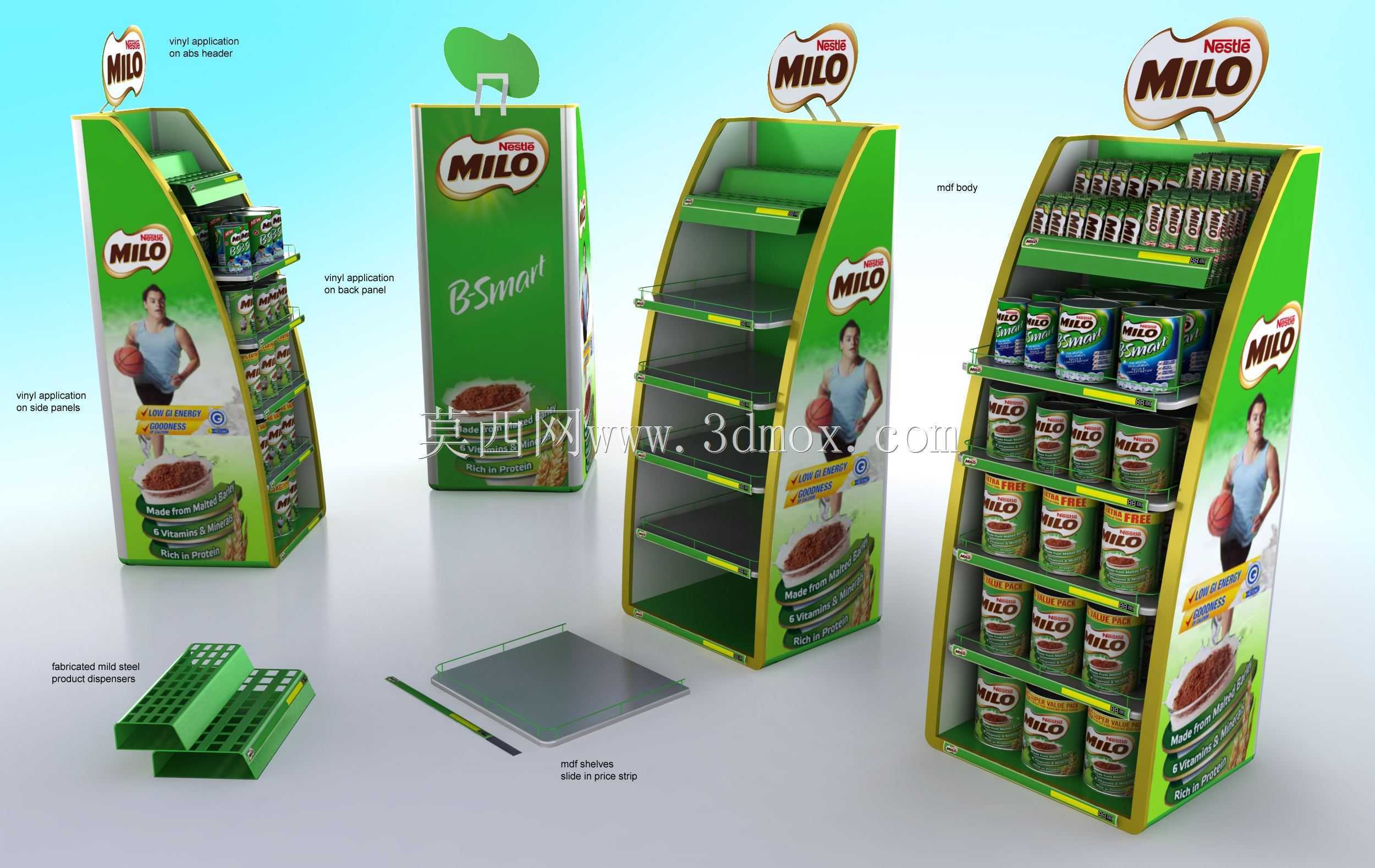

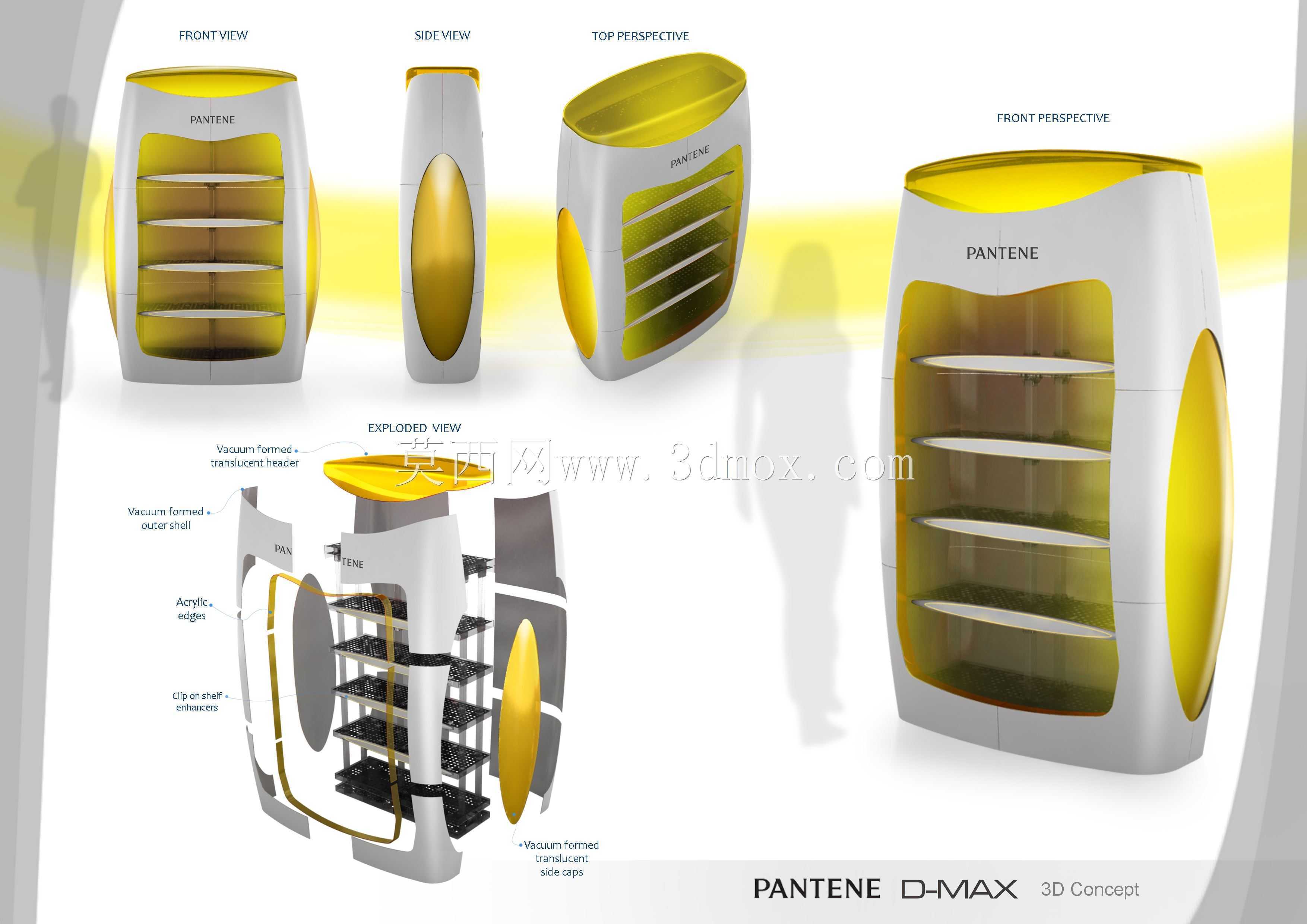

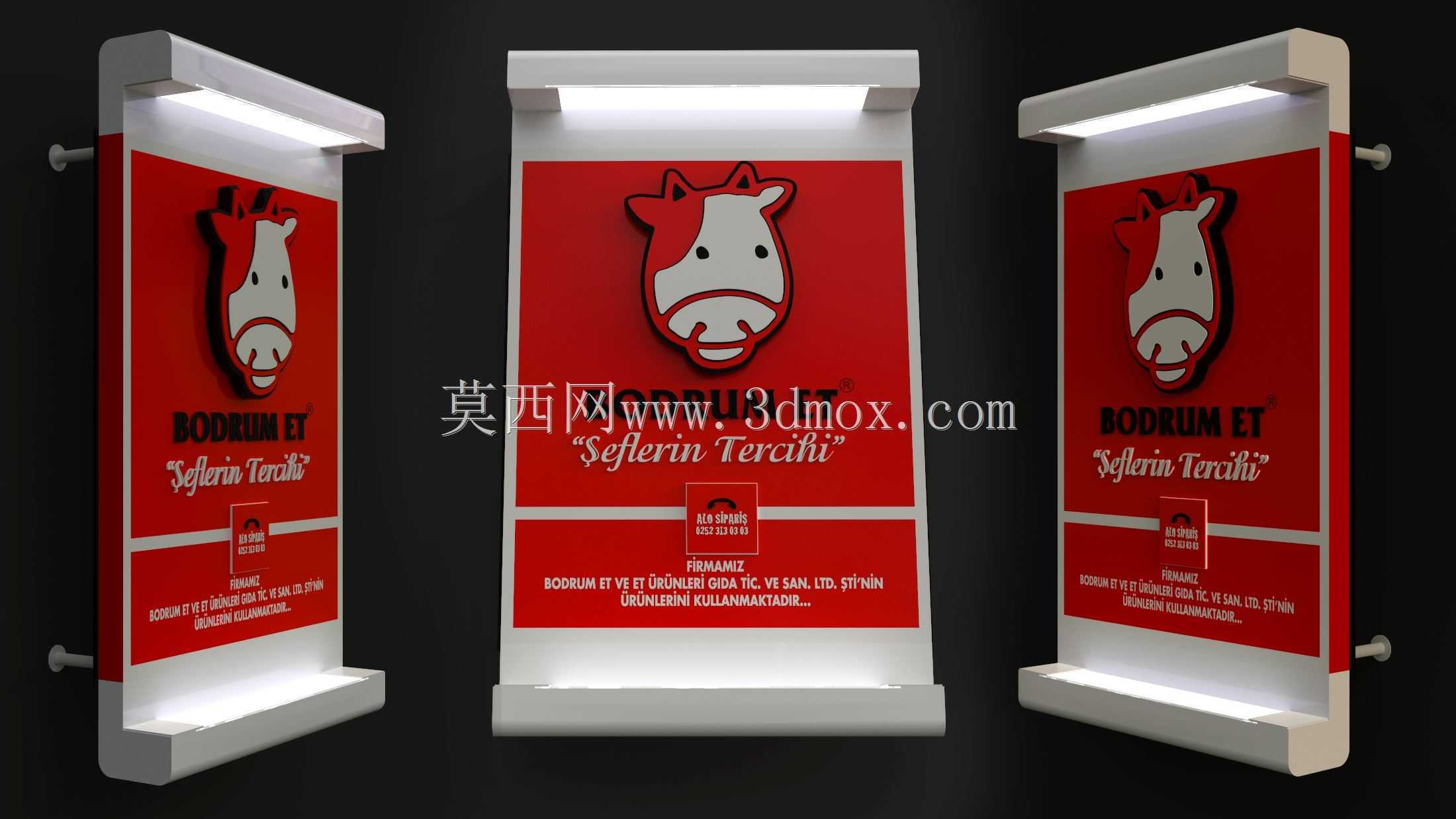

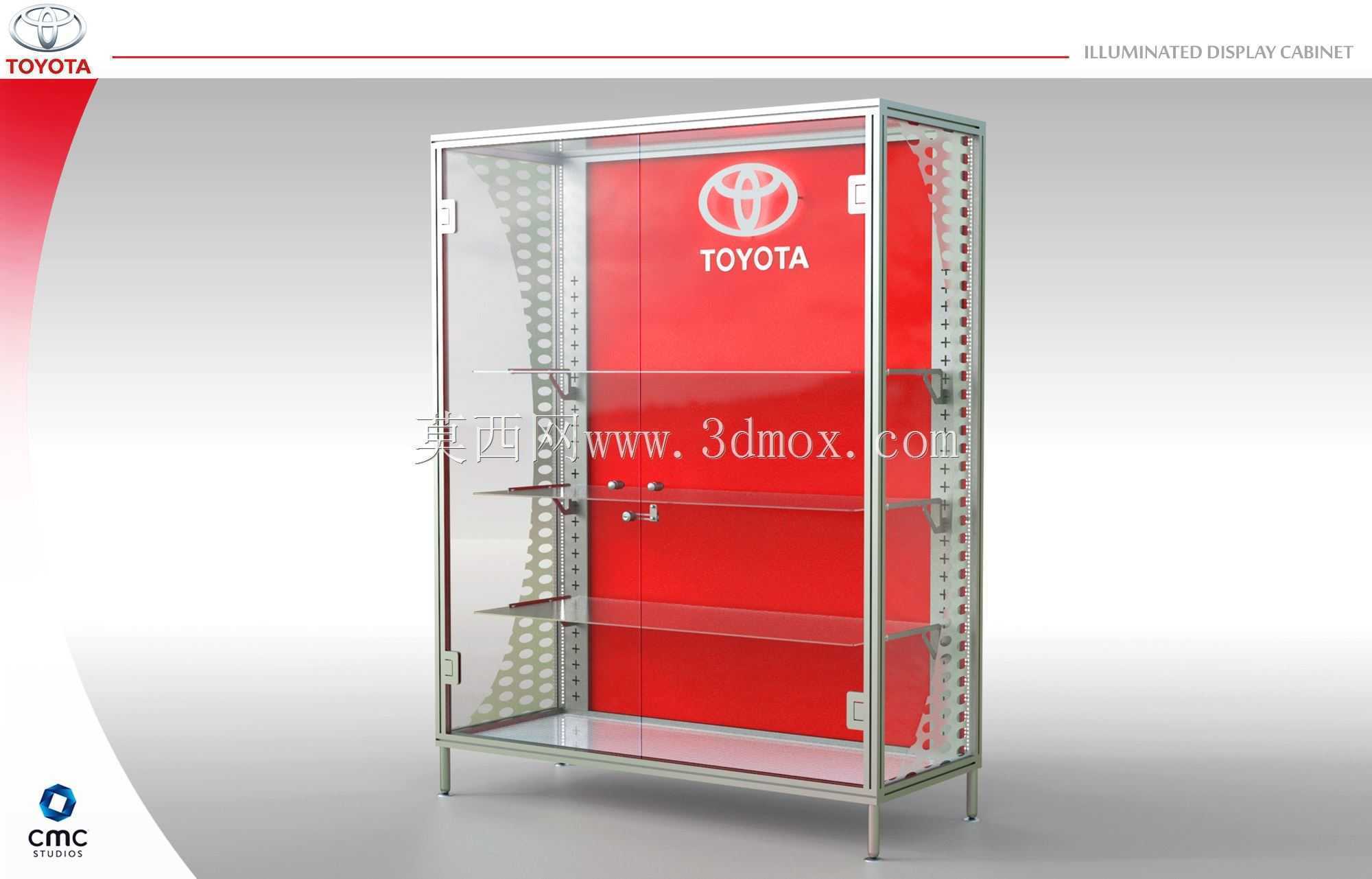

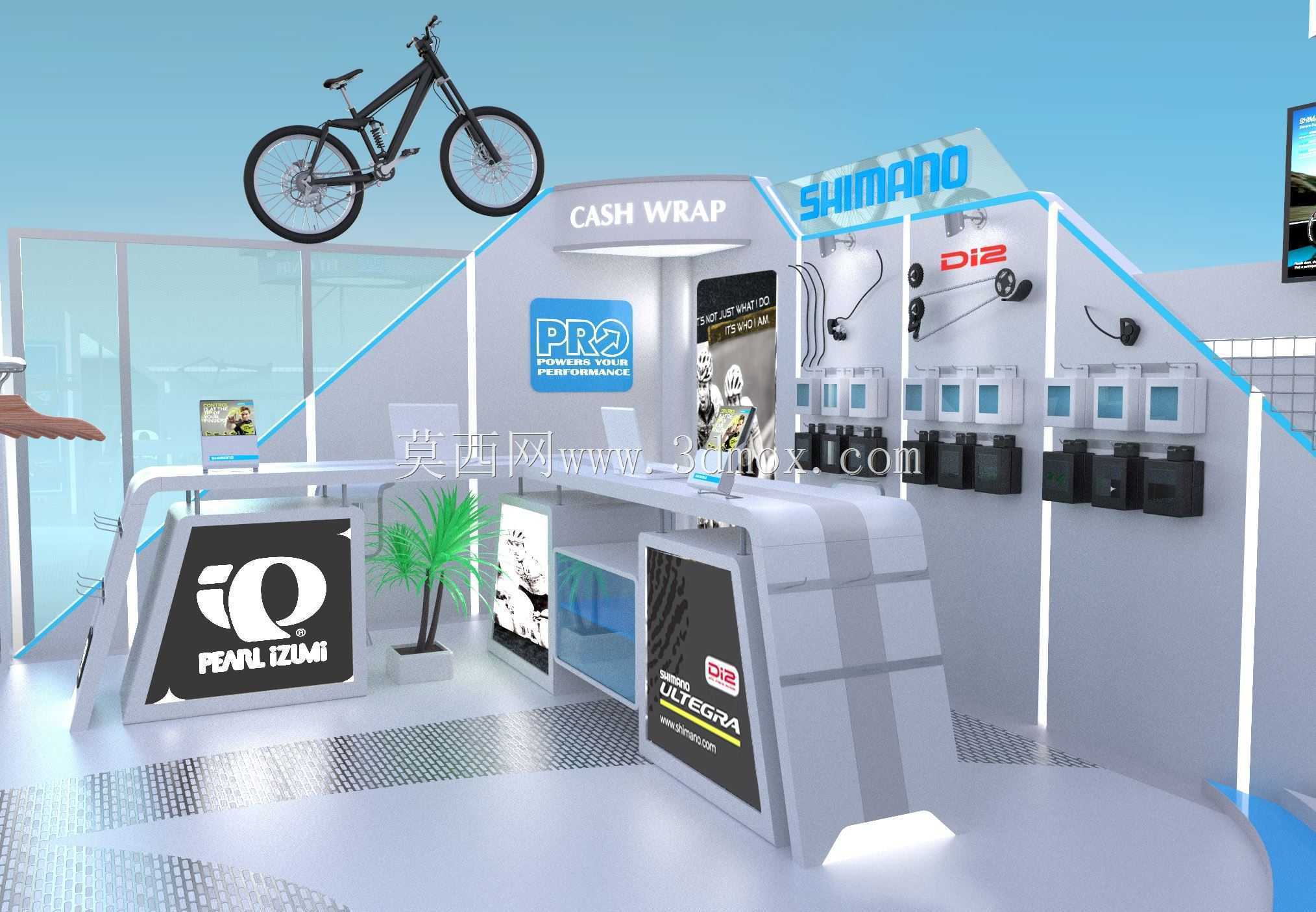

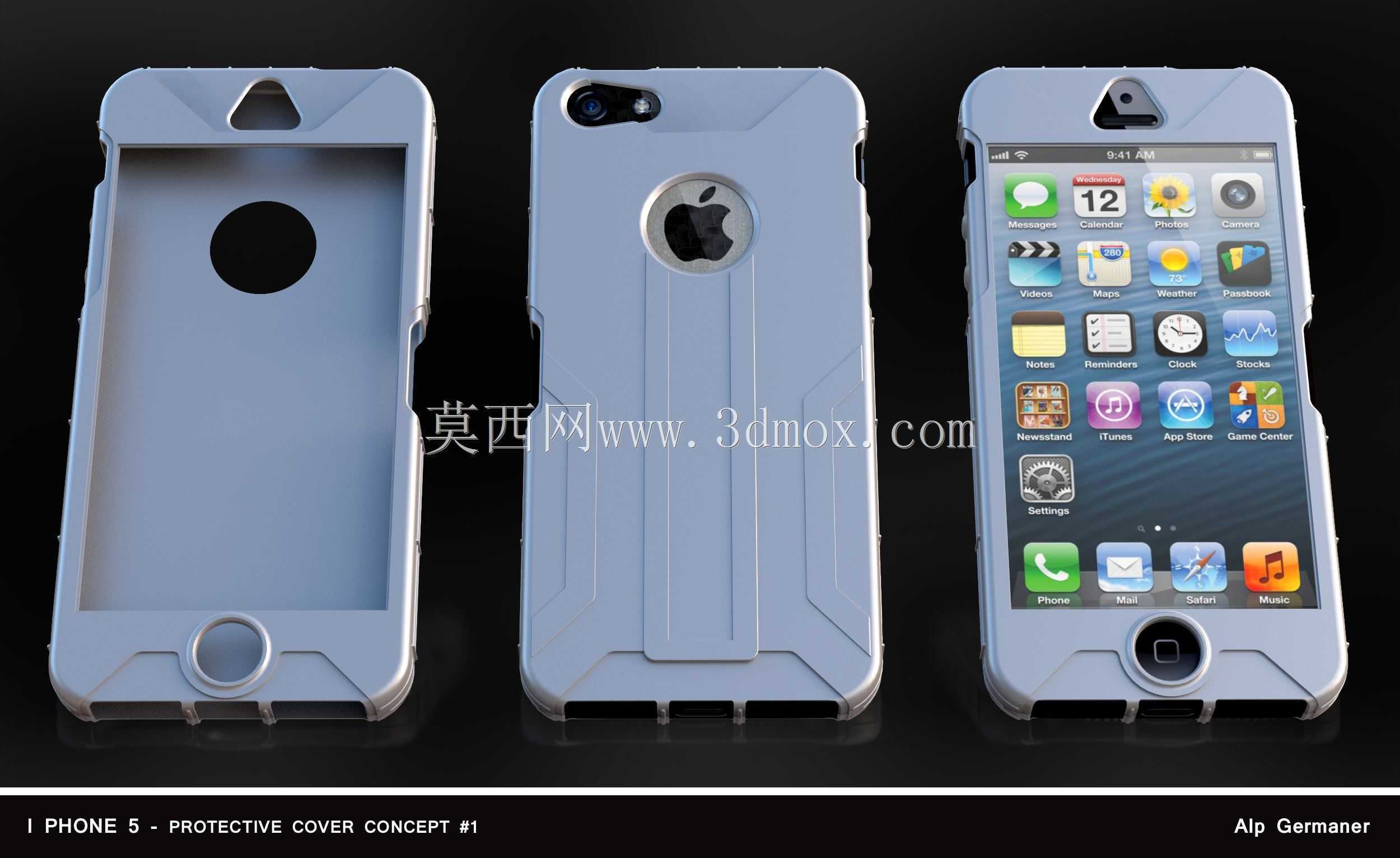

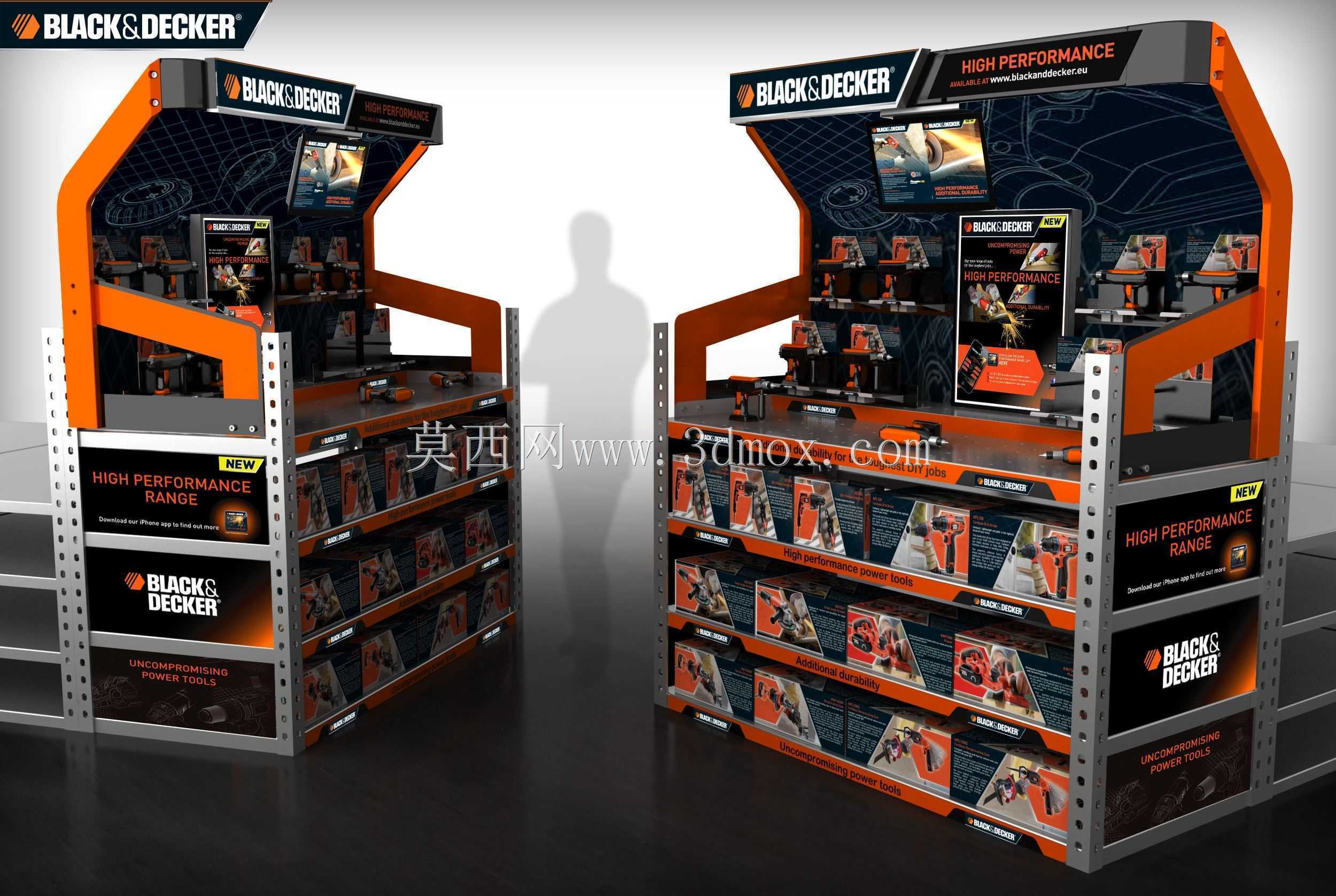

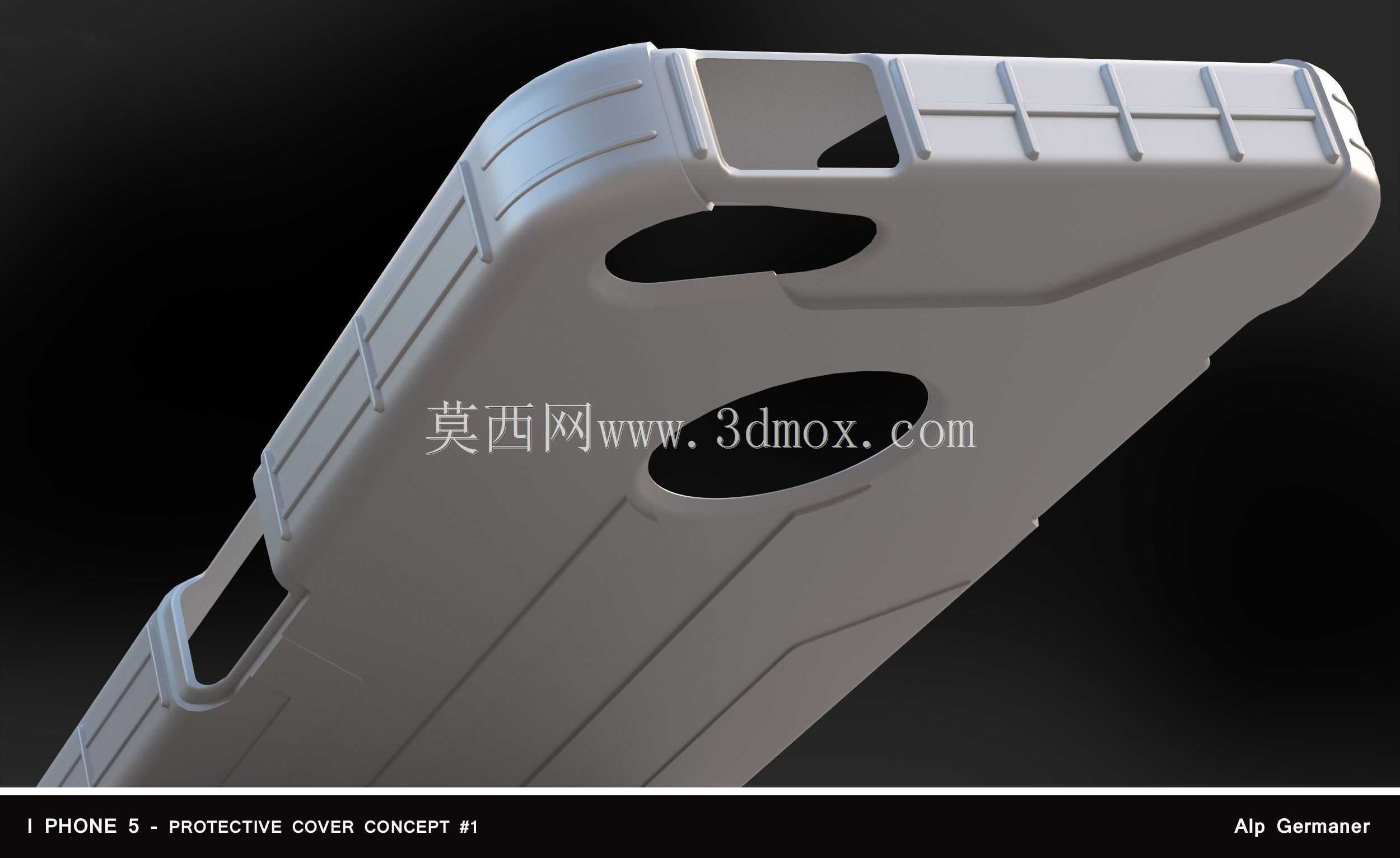

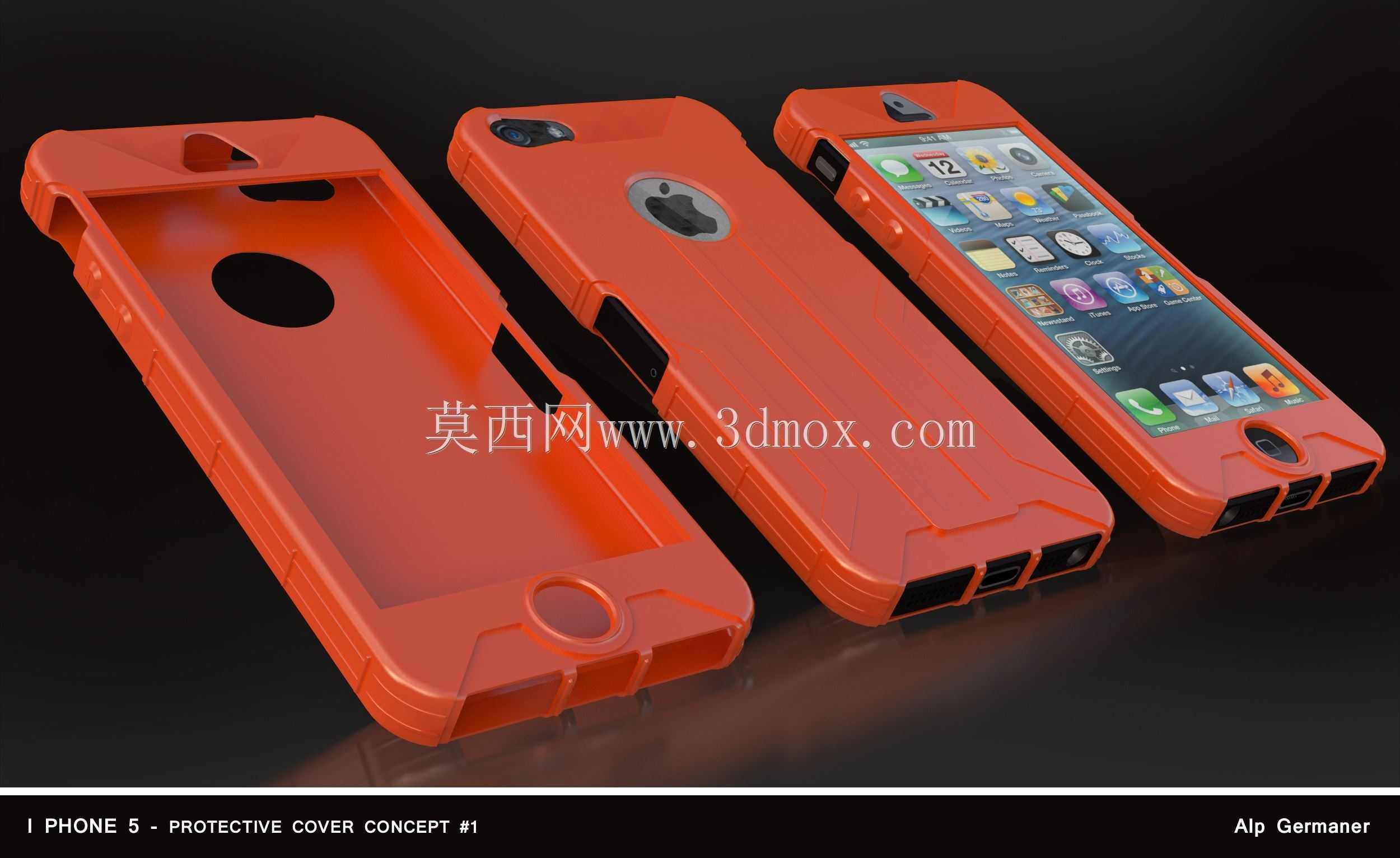

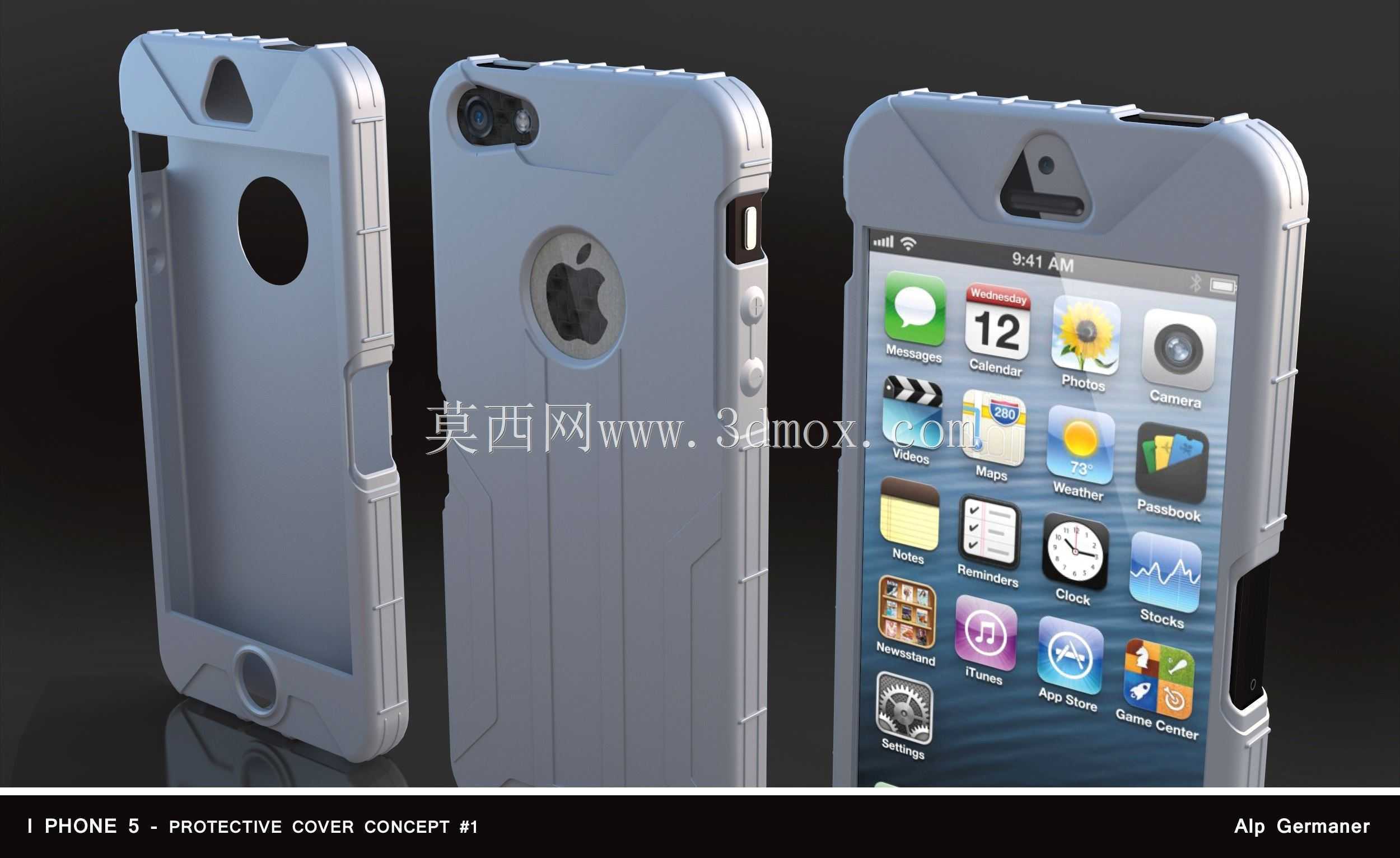

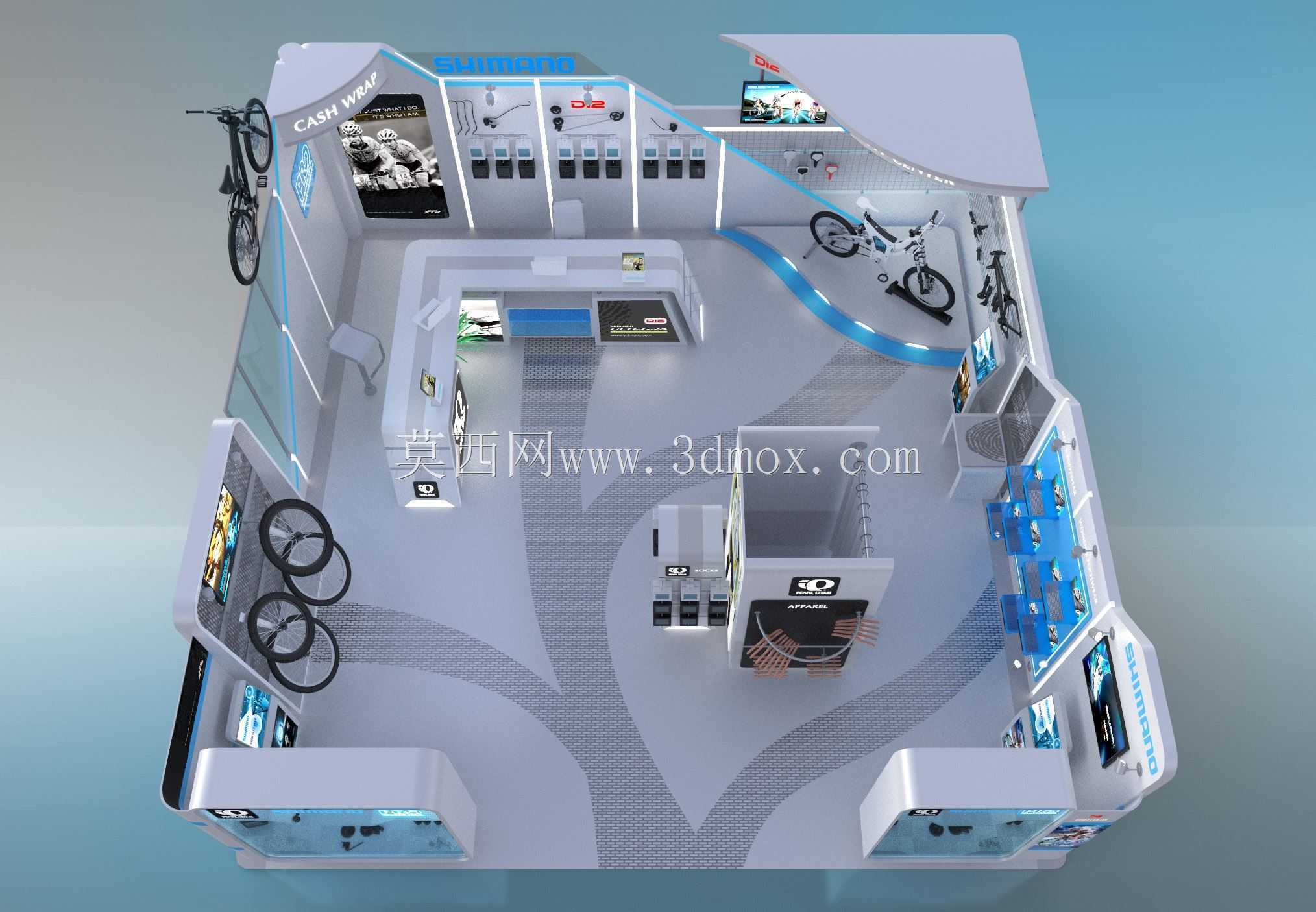

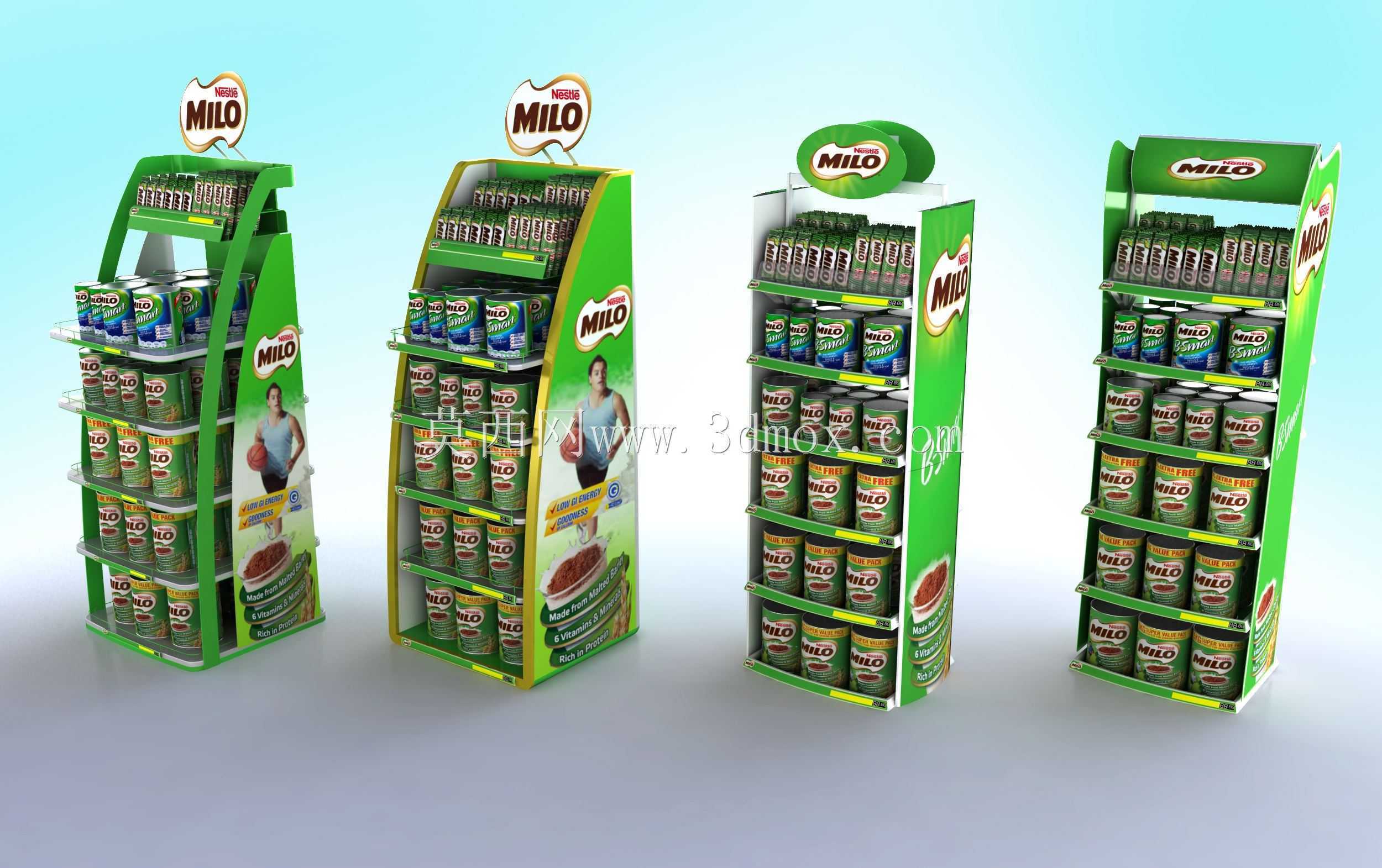

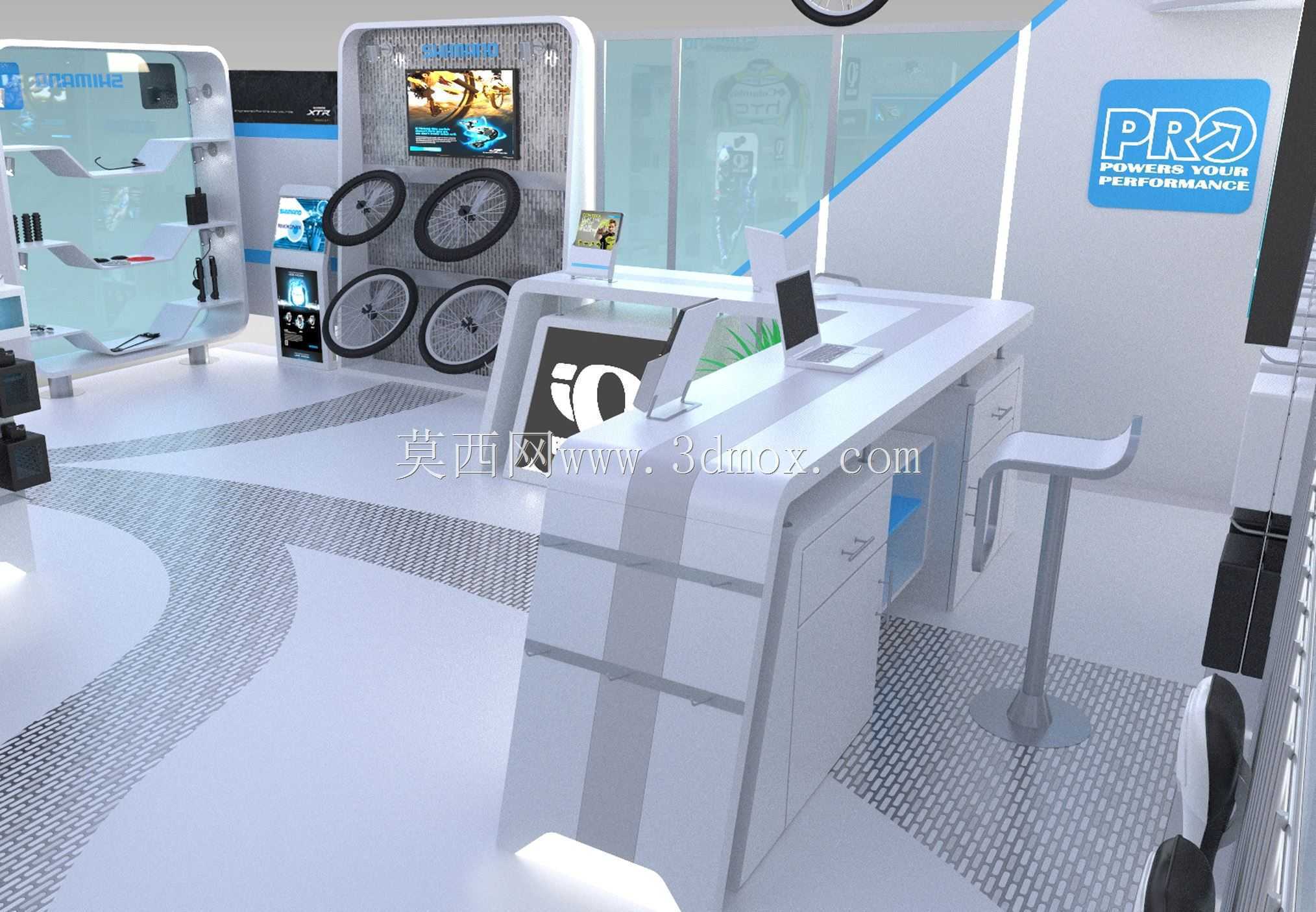

　　这时候要做全局的干涉检查，核对运动部件的全行程位置是否存在碰撞，固定连接件的孔位是否和对接部件完全匹配，密封结构的压缩量是否在合理区间，紧固件的安装空间是否预留了扳手操作的位置，这些细节直接决定了后续实物装配的效率。等三维结构完全验证通过后，再进入渲染工作环节，这个阶段不是单纯做外观美化，而是通过材质赋予、光影调整，把产品的实际材质质感、表面处理工艺效果真实呈现出来，比如金属机加工面的磨砂质感、塑料件的哑光纹理、密封胶条的橡胶质感，都要通过渲染参数调整匹配真实的工艺效果，方便方案评审阶段非技术背景的决策人员直观理解产品的最终呈现状态，也可以提前发现外观造型上的比例不协调、分模线位置不合理等问题。整个工作流里，

　　二维阶段的快速发散能大幅降低三维阶段的修改成本，三维阶段的结构验证是保证产品功能落地的核心，渲染环节则是打通设计和落地评审的直观沟通桥梁，不同阶段的工作不是割裂的，而是会根据验证结果反复回溯调整，比如三维建模时发现某个结构的强度不足，就会回到草图阶段重新调整截面形状，渲染时发现外观比例不协调，也会返回三维环节微调轮廓尺寸，最终形成兼顾功能可行性、加工工艺性、外观协调性的成熟设计方案，这套工作逻辑不管是做独立功能部件设计，还是做整机设备的局部结构优化，都能有效提升设计效率，减少从图纸到实物的试错成本。
