多功能交易处理自助终端结构设计

　　这款终端的结构设计首先围绕线下高频交易场景的实际痛点展开，在社区便利店、连锁餐饮门店、政务服务大厅、交通枢纽售票点这类场景中，操作人员往往需要在极小的操作台面同时摆放扫码设备、刷卡器、小票打印机、密码键盘，多设备线缆杂乱、占用台面空间，还容易出现设备移位、接口松动的问题，这款一体化终端将所有交易相关功能模块整合在单台壳体内，从根源上解决多设备堆叠的使用痛点。

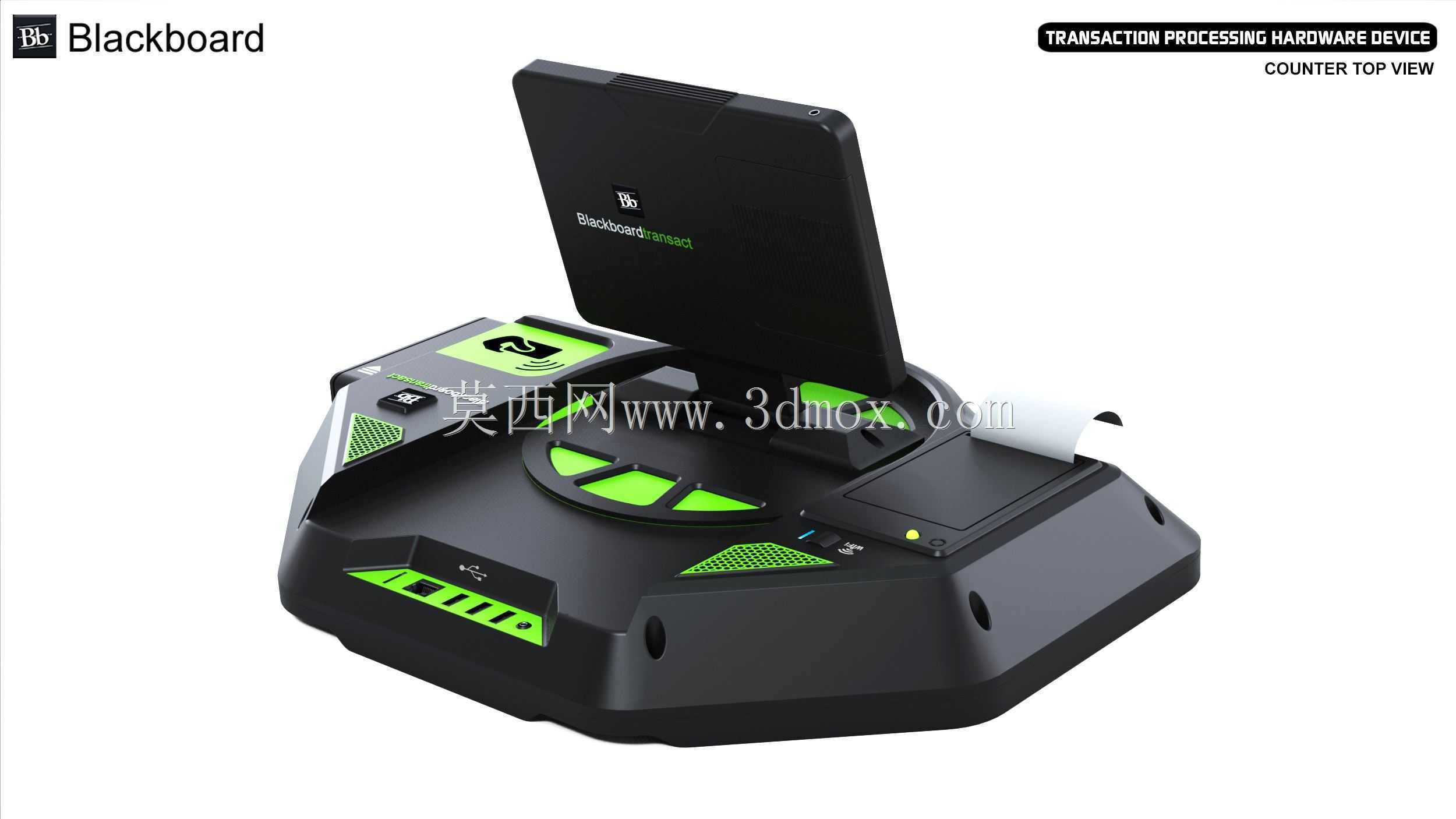

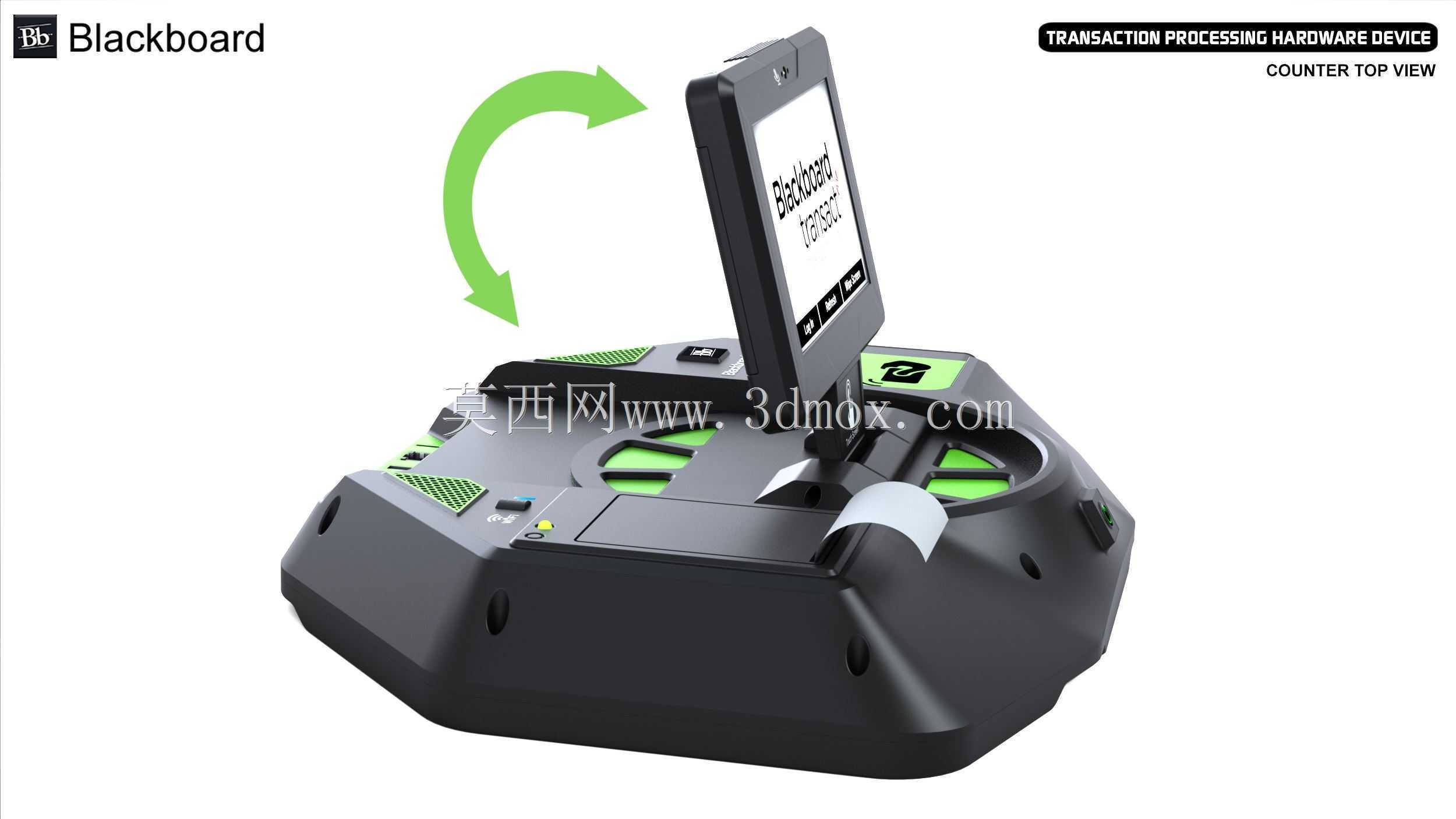

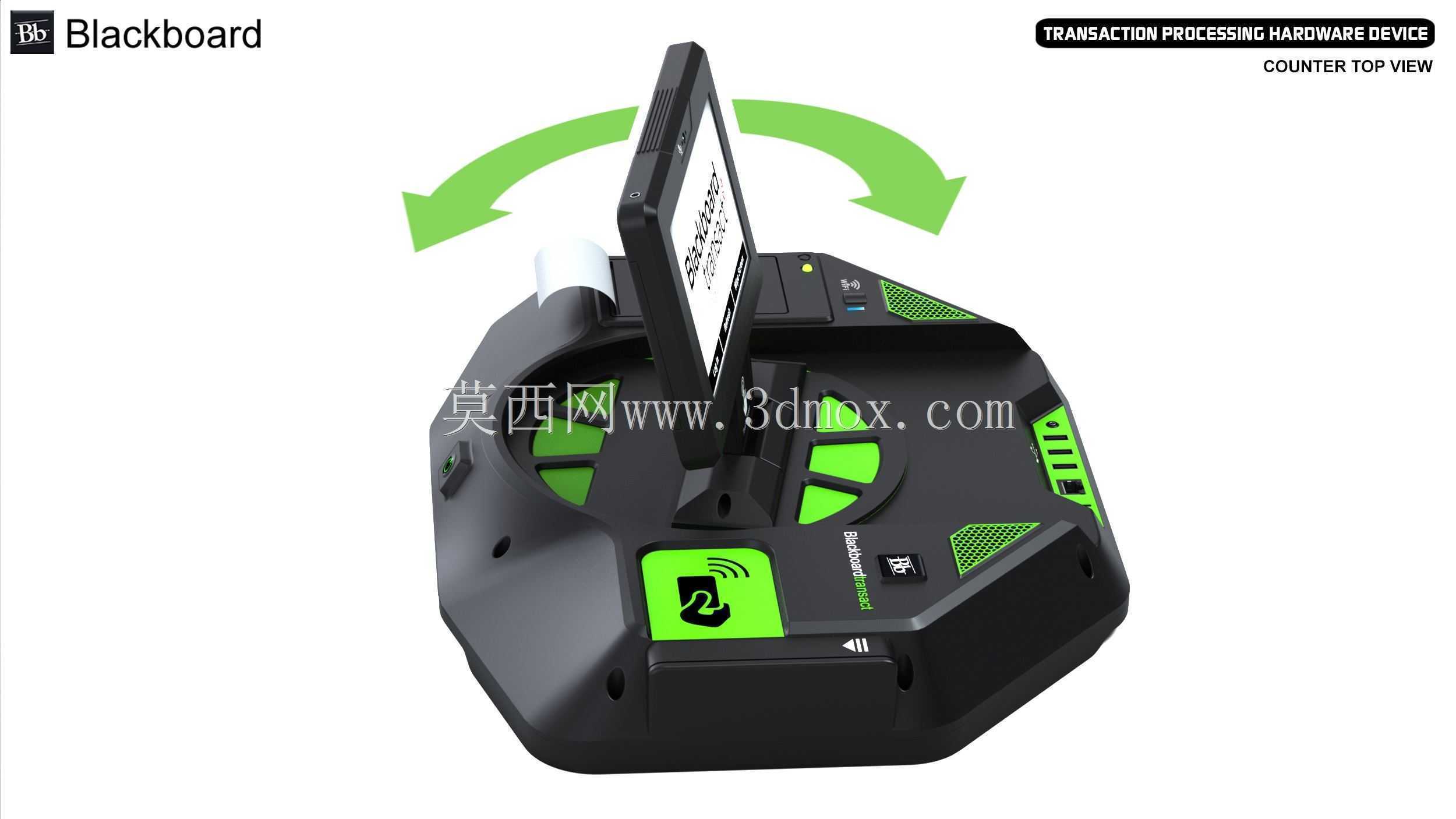

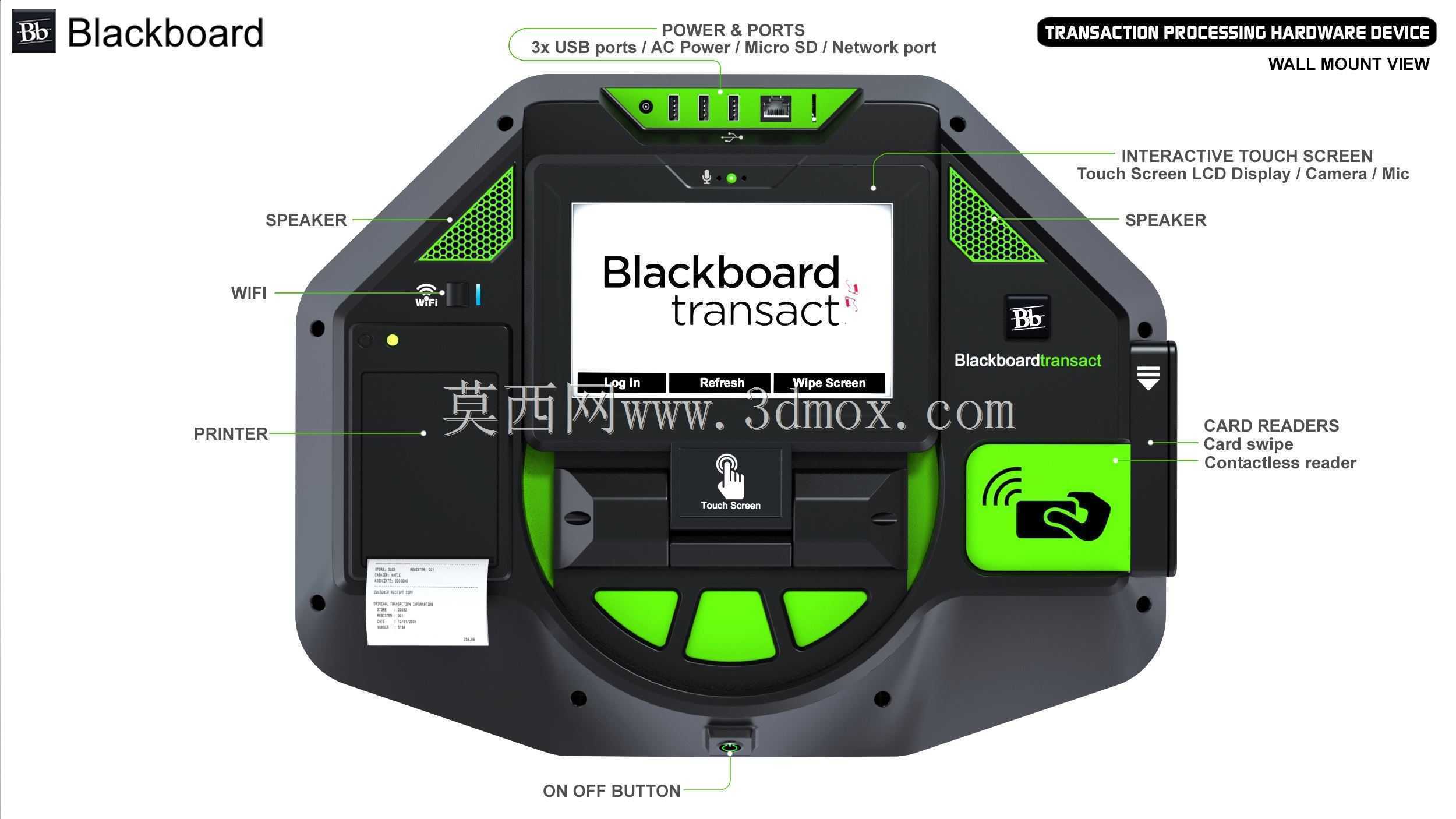

　　从功能集成的结构布局来看，壳体上半部分设置可翻转的触控显示屏，翻转转轴的阻尼经过结构调校，可在0到360度范围内任意悬停，当设备放置在柜台台面使用时，可将屏幕调整至面向操作人员的角度完成订单录入、金额确认操作，需要顾客确认支付、输入密码时，可将屏幕向上翻转后转向顾客侧，无需额外外接顾客显示终端；当采用壁挂安装方式时，可将屏幕调整至垂直向下倾斜15度的角度，适配站立操作的视线高度，避免屏幕反光影响操作识别。屏幕所在的上盖模组内部集成摄像头与麦克风元件，摄像头的视场角经过结构限位调整，可覆盖屏幕前方30到50厘米的操作区域，支持扫码支付、身份核验的图像采集需求，麦克风采用开孔防尘结构，可满足语音对讲、语音播报的拾音需求。

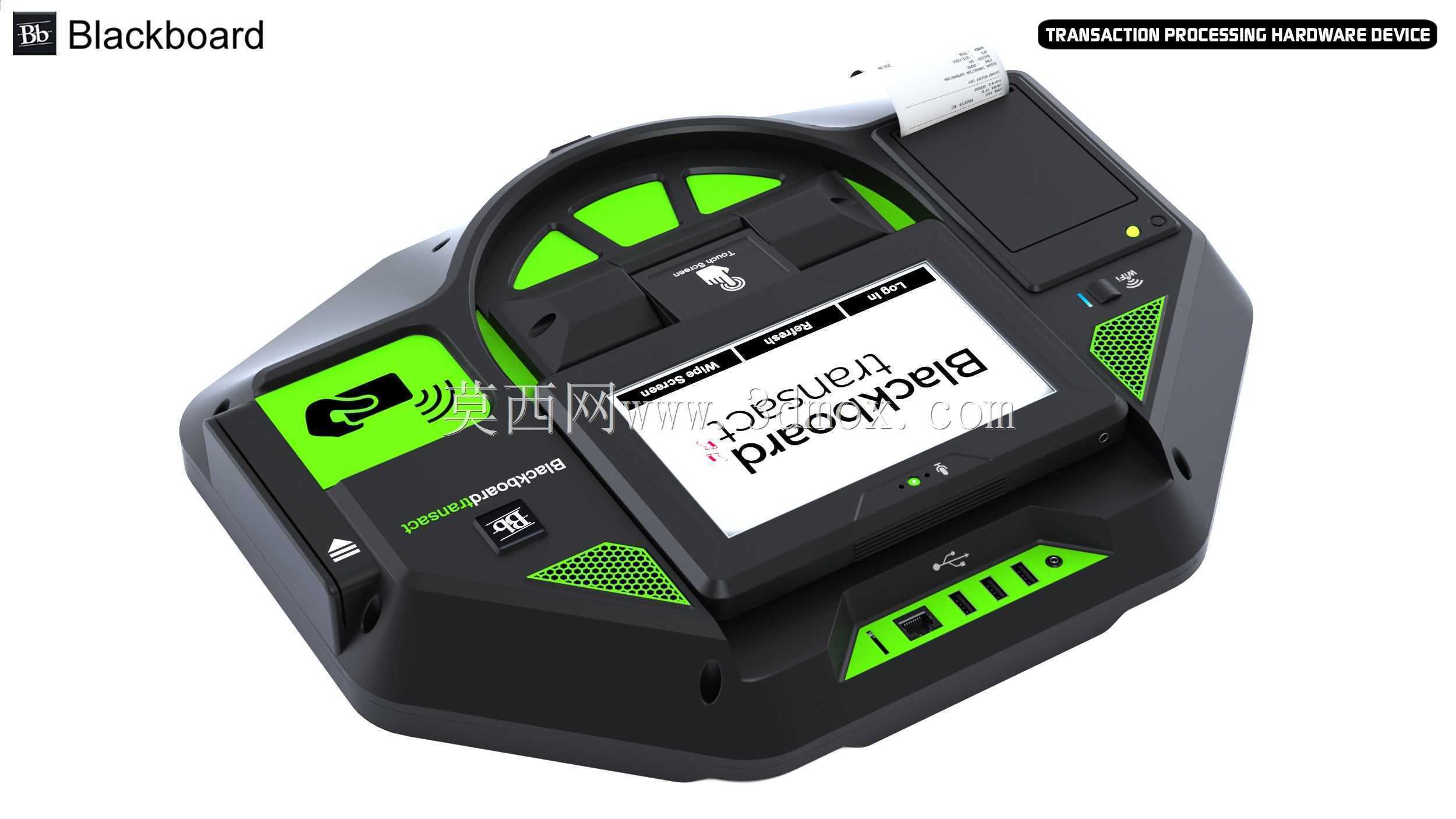

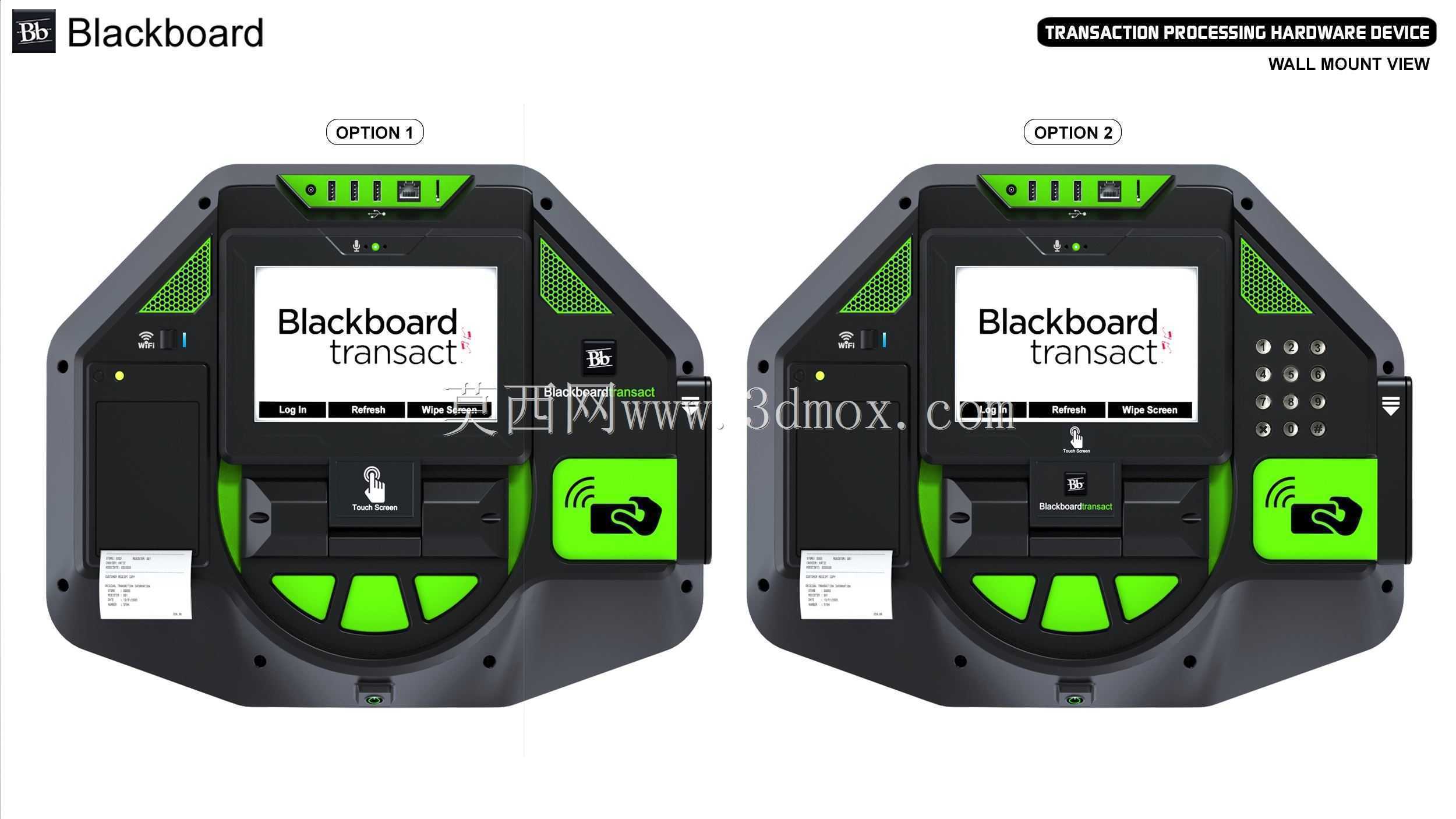

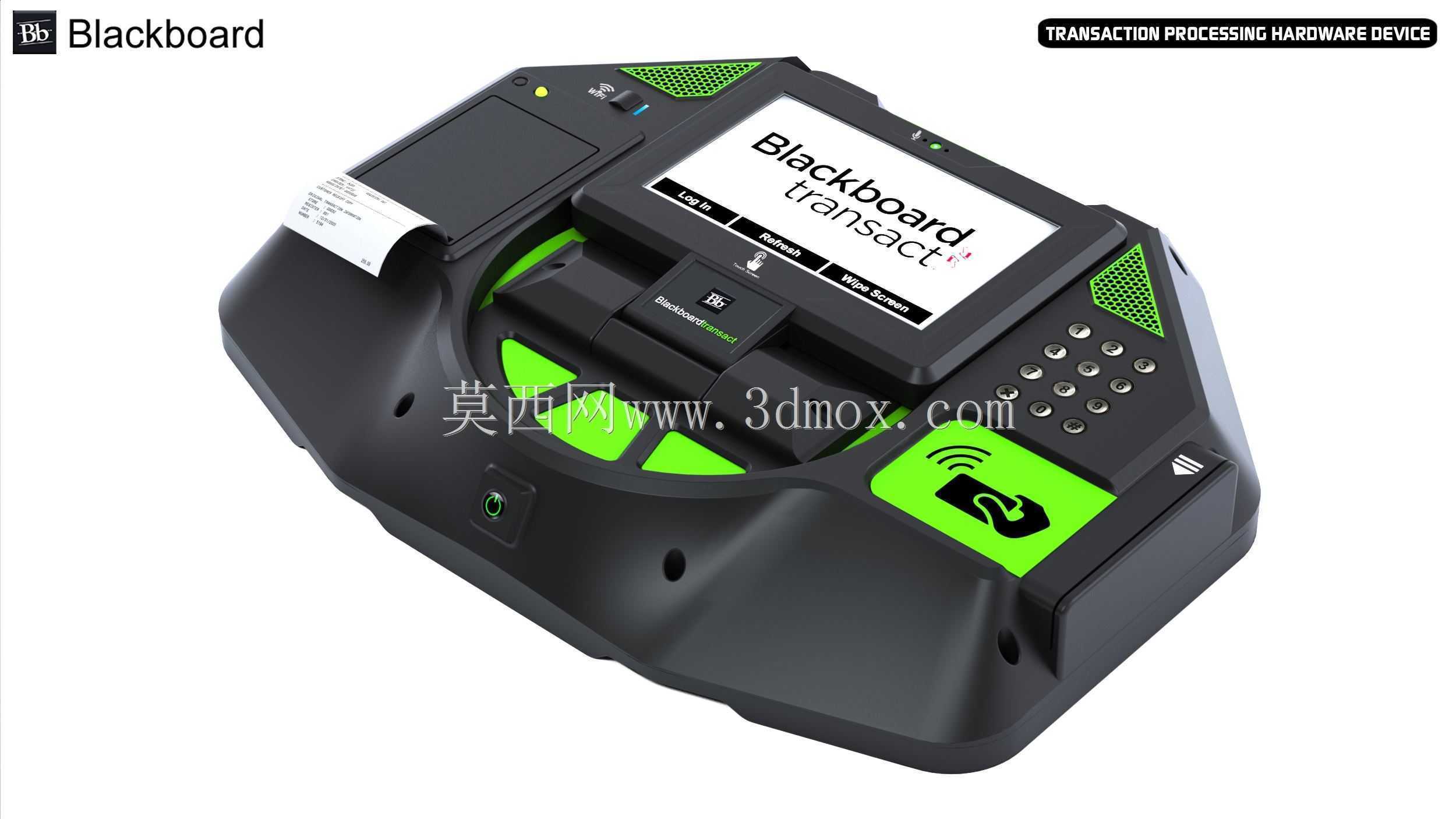

　　支付模块的结构布局做了操作路径优化，非接触式读卡区域设置在壳体右前方的绿色标识区域，该区域下方的壳体内预留非接读卡天线的安装位，天线与壳体表面的距离控制在5毫米以内，避免壳体壁厚对读卡信号造成屏蔽，区域表面做内凹的标识造型，引导用户将卡片、支付设备放置在识别区域，减少读卡失败的概率；接触式IC卡读卡器设置在屏幕下方的插槽位置，插槽内部做防尘挡片结构，未插卡状态下挡片自动封闭插槽入口，避免灰尘、液体进入设备内部损坏读卡触点。小票打印模块设置在壳体左上方位置，出纸口采用斜向切角设计，打印完成的小票会顺着斜向导向结构自然伸出，方便操作人员撕取，打印模组的纸仓采用侧开式结构，更换纸卷时无需拆卸设备上盖，只需按压纸仓锁扣即可打开仓盖完成换纸，单卷纸的容纳直径可达80毫米，可减少高频使用场景下的换纸频次。

　　设备的接口与电源模块全部集中布置在壳体后侧的下沉式接口仓内，交流电源输入口、通讯接口、外接设备扩展接口全部做内藏式设计，接口仓外侧设置可拆装的挡线盖，线缆连接完成后可将挡线盖扣合，避免线缆受到外力拉扯导致接口松脱，同时让设备外观点更加整洁。壳体底部设置四个防滑橡胶脚垫，当放置在柜台使用时，脚垫可提供足够的摩擦力，避免操作时设备移位；壳体后侧预留四个壁挂安装孔位，孔位间距符合常规弱电壁挂支架的安装尺寸标准，安装时可直接将设备固定在墙面的86型预埋盒或者专用壁挂板上，无需额外定制安装支架。

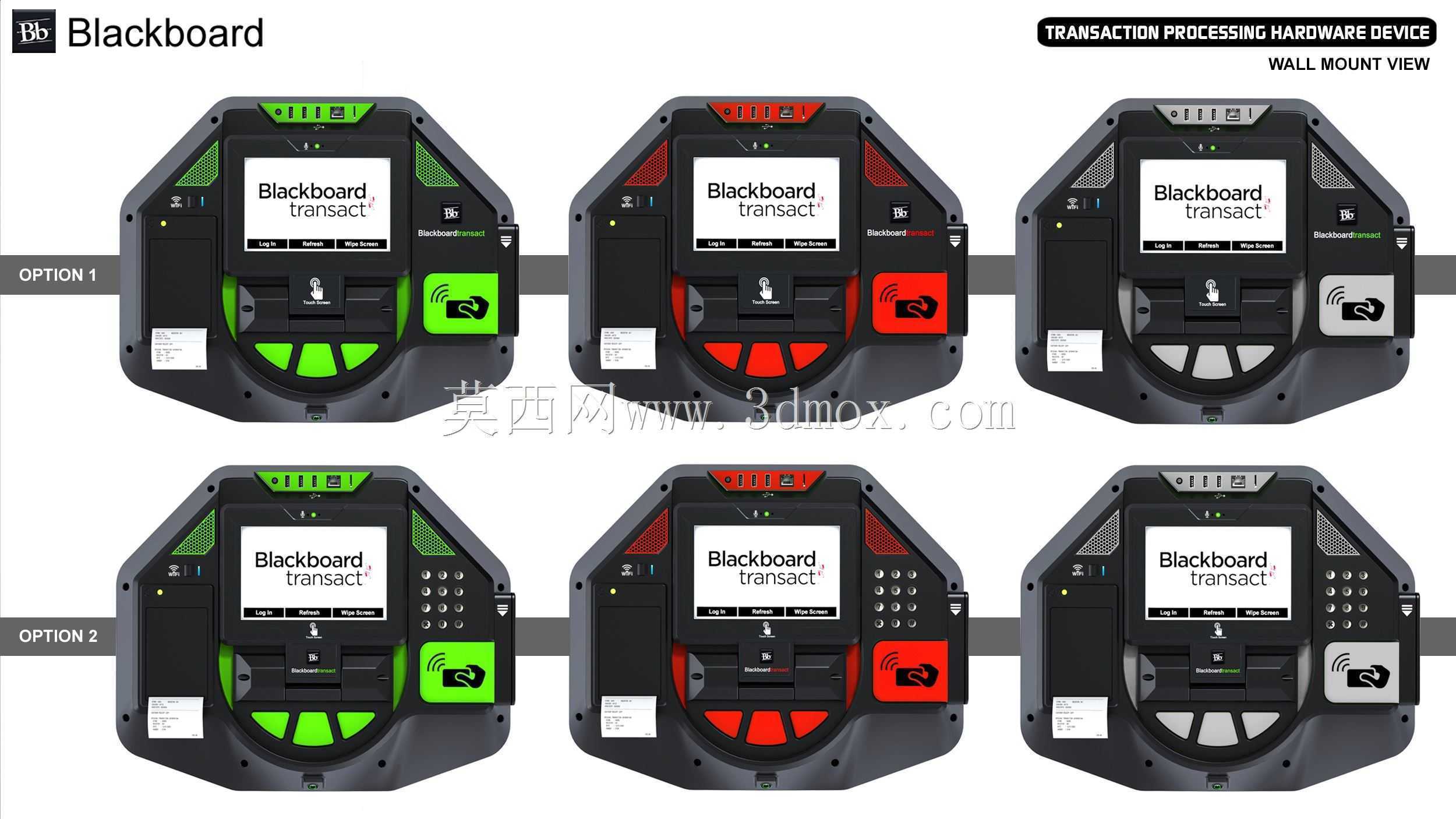

　　壳体的整体造型采用多边形切边设计，边缘全部做R3以上的圆角过渡，避免尖锐边角对操作人员造成磕碰，表面采用哑光磨砂的塑料材质，减少日常使用中的指纹残留与划痕，绿色功能区域的配色与黑色主体形成明显视觉区分，让用户可以快速识别不同功能的操作位置，降低初次使用的学习成本。壳体上的散热开孔采用隐藏式网格结构，设置在壳体两侧的凸起造型内部，既可以满足内部主板、打印模组的散热需求，又可以避免液体直接泼溅进入设备内部，达到基础的防泼溅防护等级，适配线下门店复杂的使用环境。
