1891莫辛纳甘步枪枪机螺栓组件结构

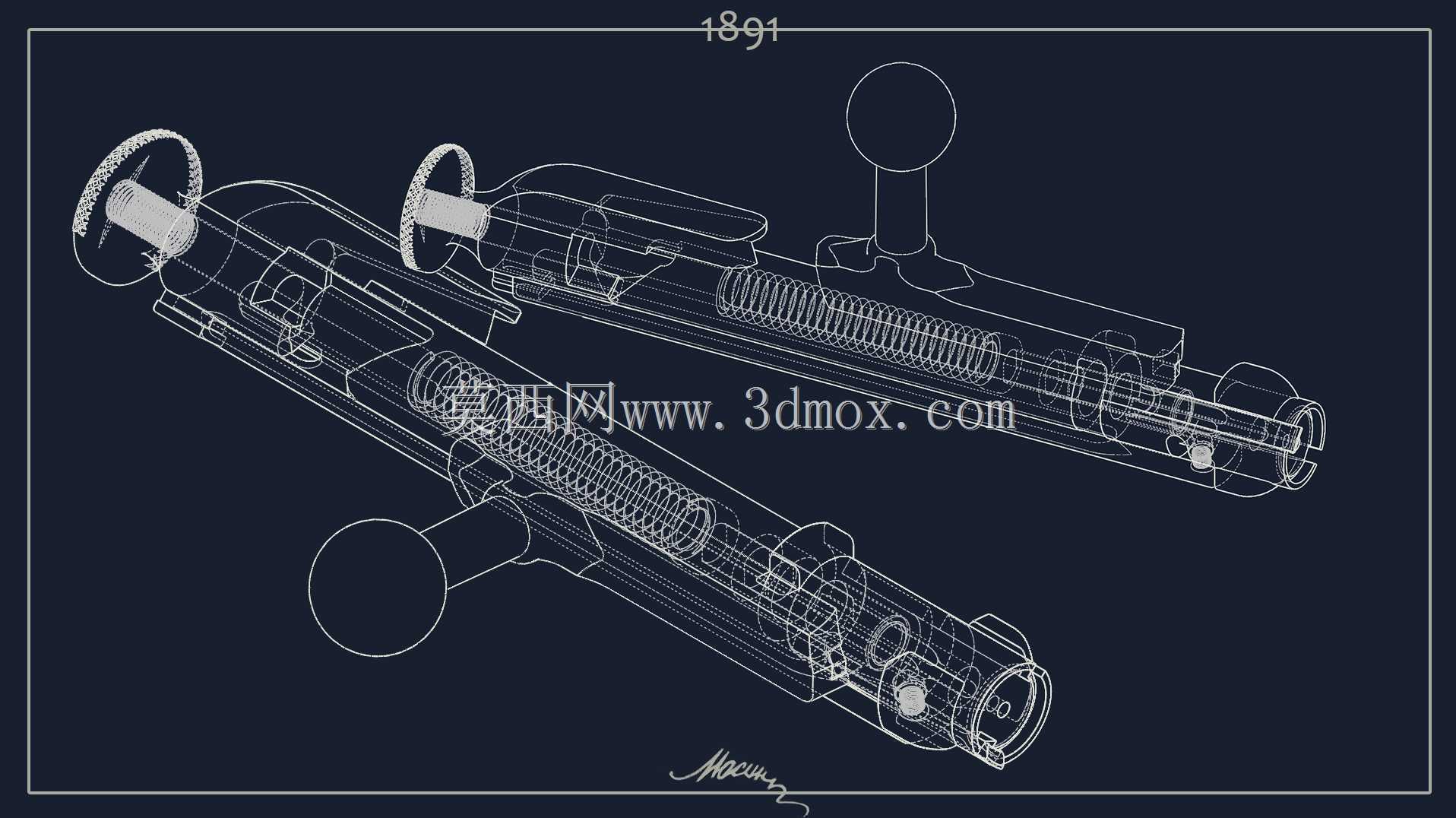

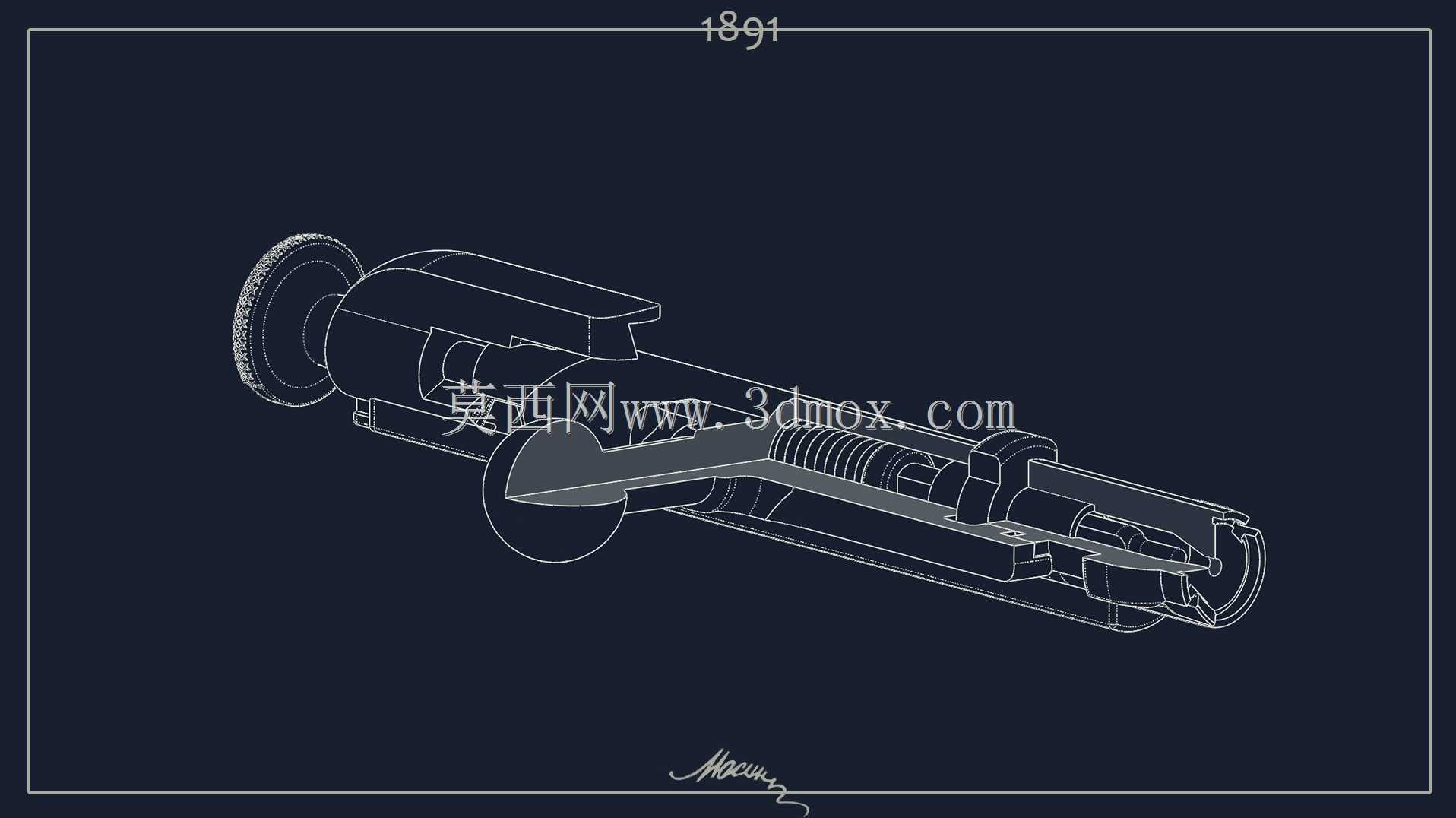

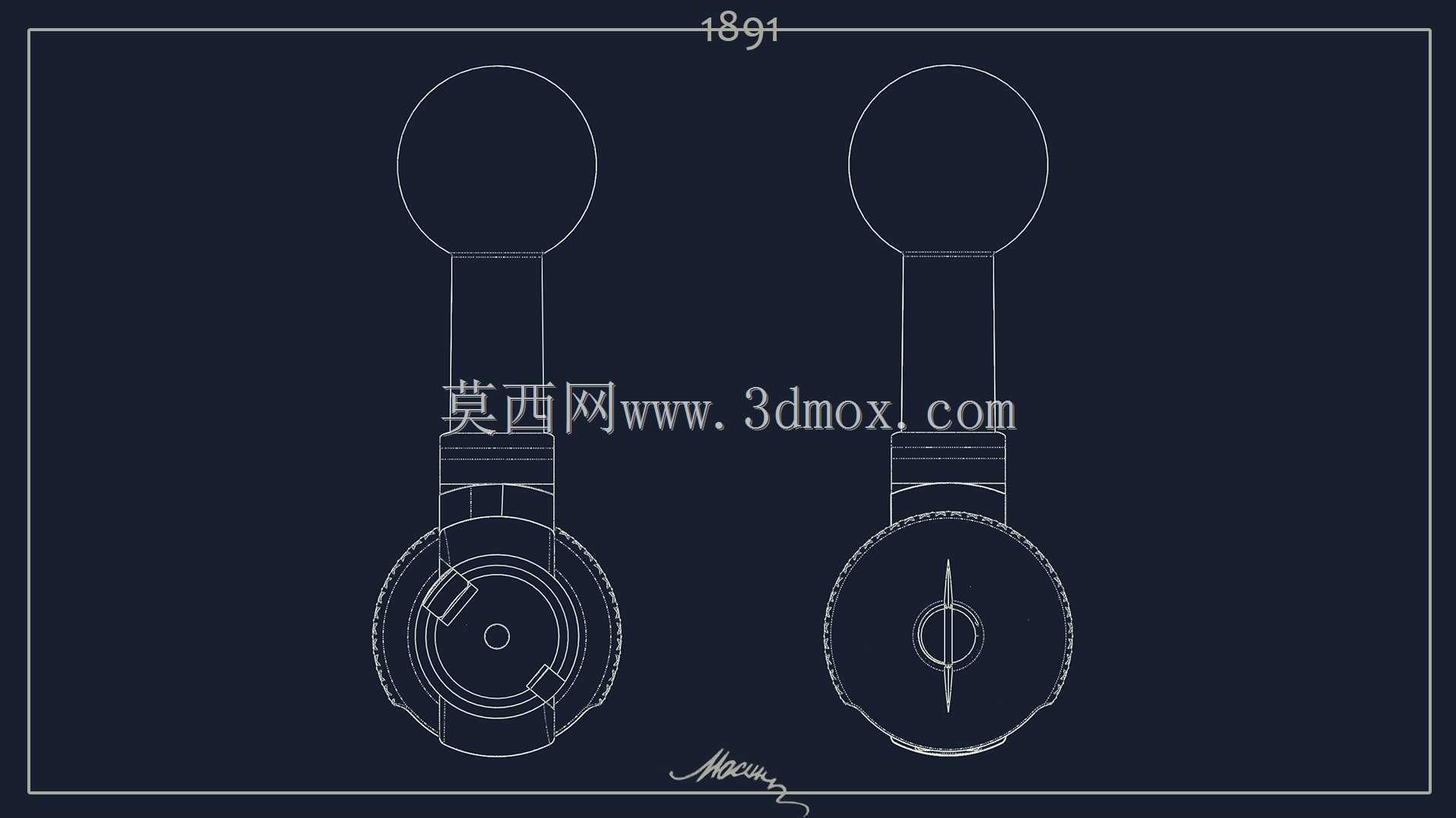

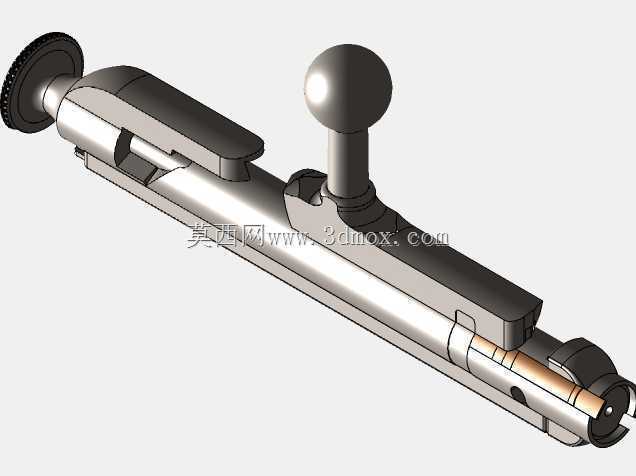

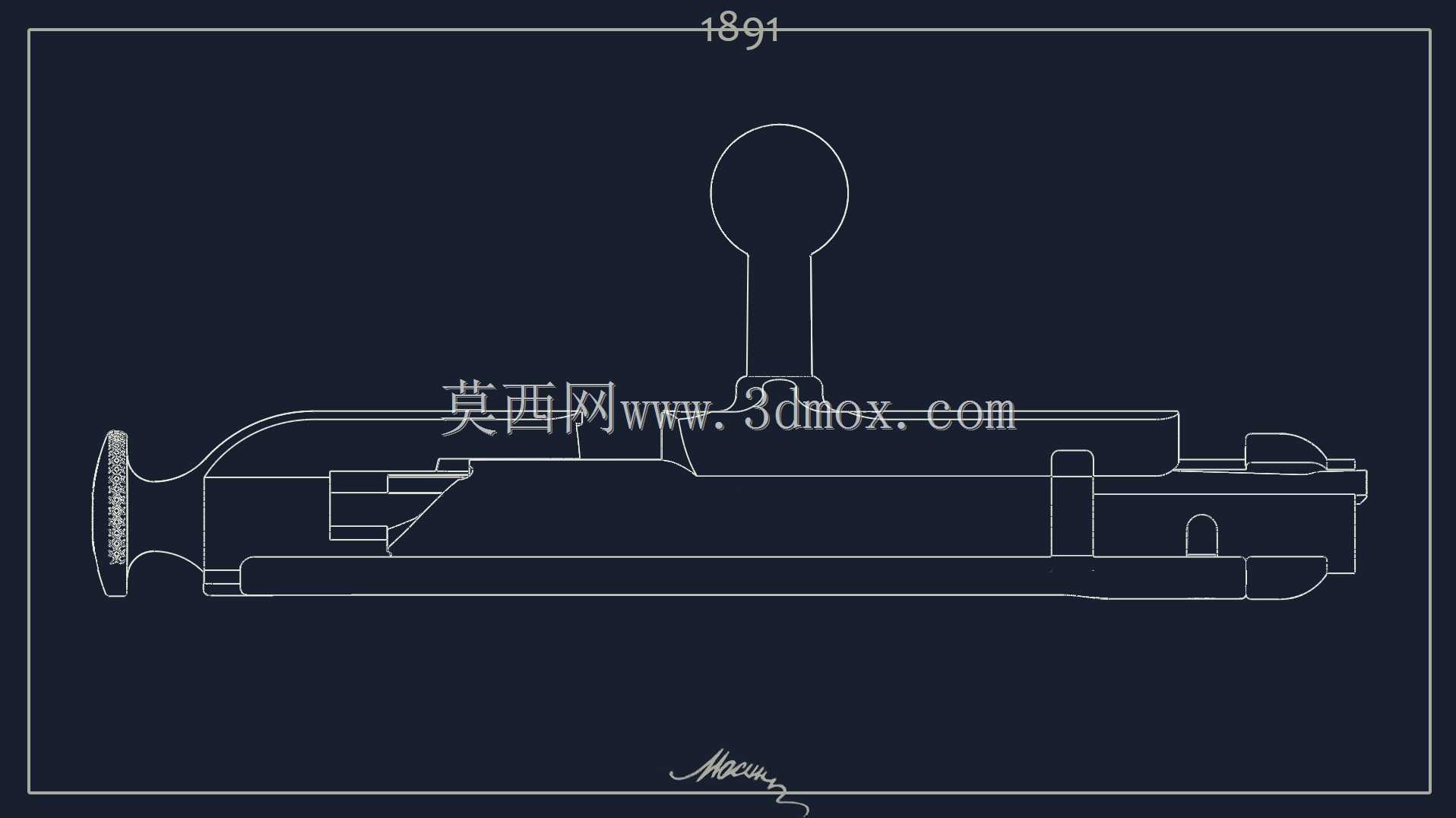

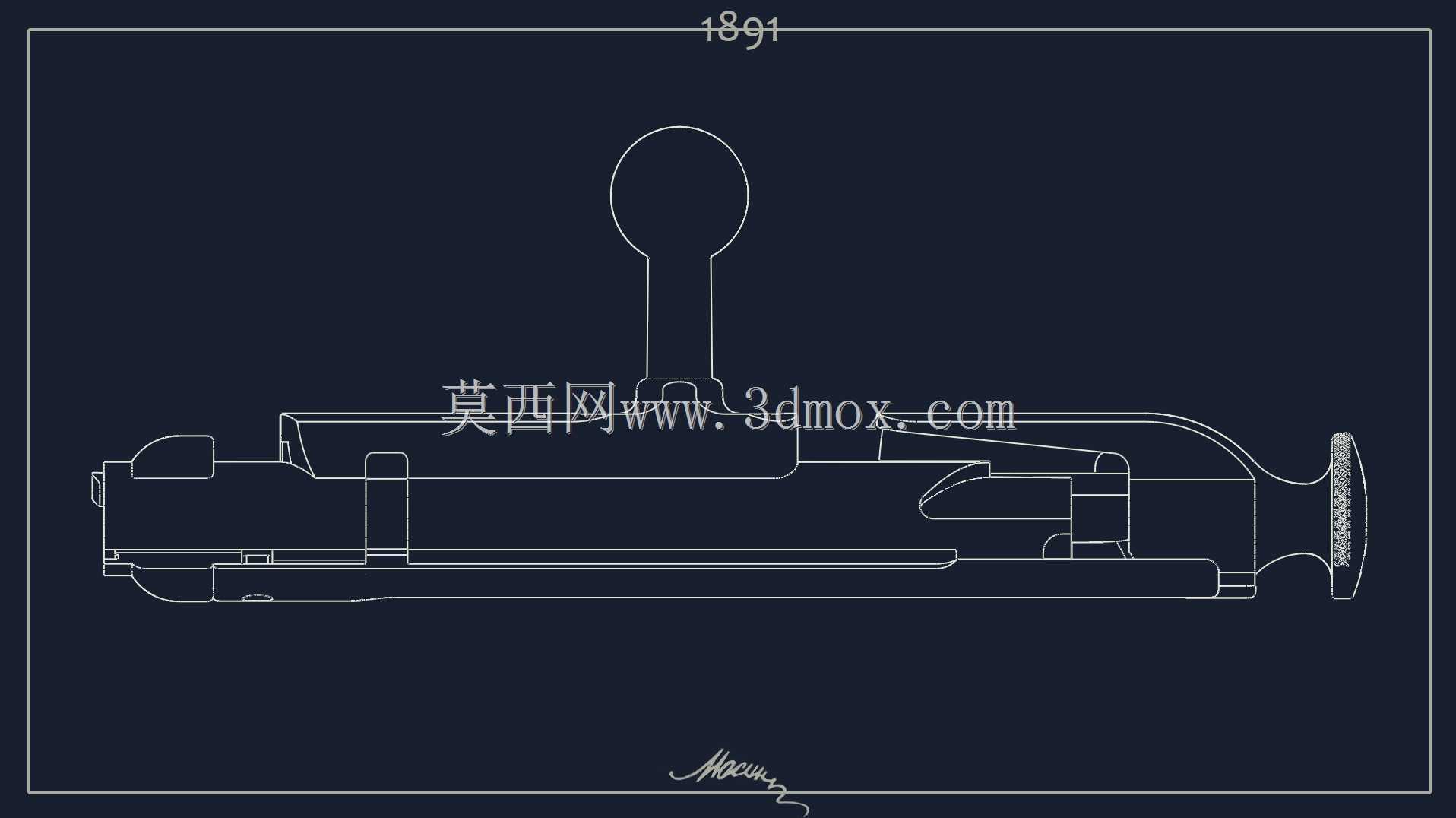

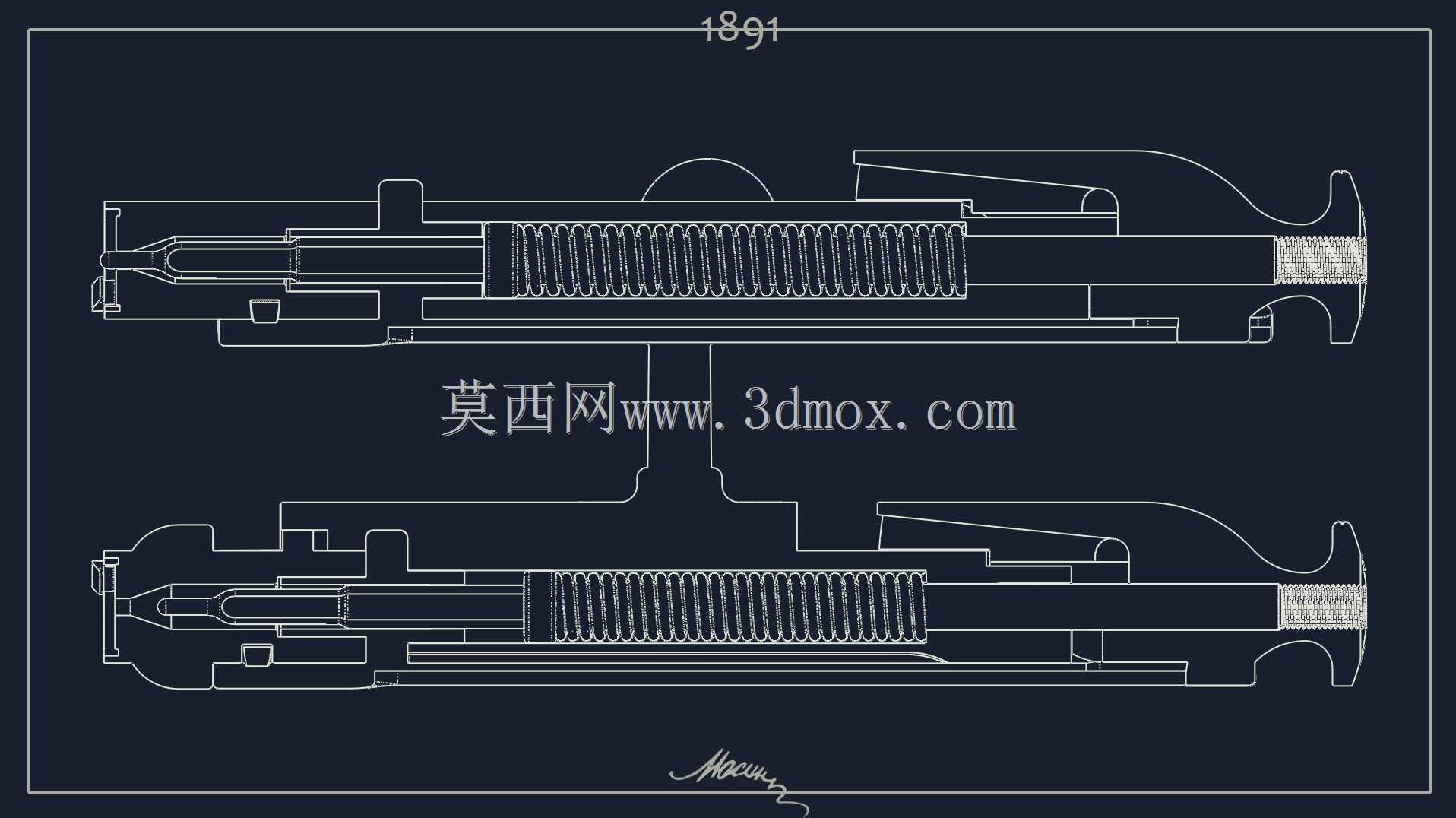

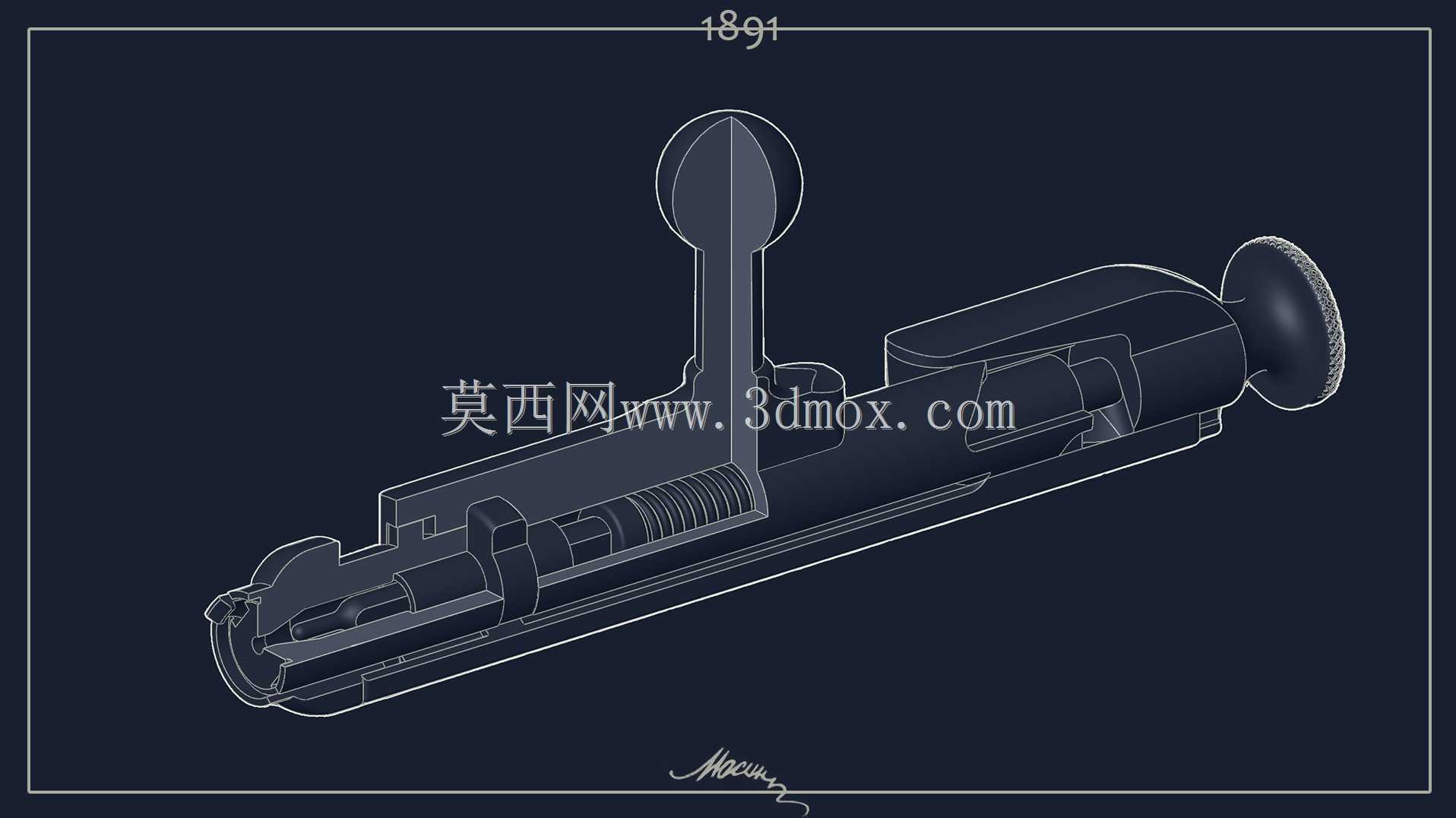

　　在轻武器结构设计与教学演示领域，老式栓动步枪的枪机组件是典型的精密机械配合案例，这套1891型莫辛纳甘步枪的枪机螺栓组件模型，完整还原了该型武器核心闭锁击发单元的全部配合关系，可用于机械原理教学、结构拆解演示、兵工科普场景的三维展示使用，也能为轻武器结构复刻、教具开发提供精准的三维结构参考。从实际功能来看，该组件是栓动步枪完成弹药进膛、闭锁、击发、退壳全流程动作的核心载体，枪机体上的闭锁凸笋与机匣闭锁槽配合，承担击发时的膛压承载作用，避免弹壳后移引发安全故障；内置的击针与击针簧结构，在枪机旋转闭锁到位后，通过扳机组件释放击锤撞击击针，完成底火击发动作；拉机柄与枪机为一体式结构设计，

　　大直径的圆形拉机柄头可在戴手套操作时提供足够的施力面，适配高寒环境下的操作需求，旋转后拉的操作逻辑可让射手在完成击发后，通过向上旋转拉机柄完成开锁，向后拉动完成抛壳，向前推送完成下一发弹药上膛，向下旋转完成闭锁，整套动作的行程与受力点都经过了实战场景的长期验证。从设计思路来看，该组件采用了分体式组合结构，枪机体、击针、击针簧、拉壳钩、抛壳挺、击针尾端保险凸笋均为可拆分的独立零件，各零件之间通过圆柱面配合、台阶限位、弹簧预紧实现动作联动，没有复杂的异形曲面结构，绝大多数零件都可通过普通车床、铣床完成加工，对加工精度的容错率较高，适配战时大规模量产的需求；组件的安装边界完全匹配莫辛纳甘步枪机匣的内部空间，

　　枪机的前后运动行程与机匣导轨长度完全适配，旋转开锁角度为90度，拉机柄旋转时不会与机匣上的瞄准镜座、弹仓盖板发生干涉，击针突出量控制在1.2-1.5mm区间，既保证足够的底火撞击深度，又避免击针击穿底火引发火药燃气泄漏。整套组件的配合公差设计兼顾了可靠性与勤务性，枪机与机匣的配合间隙控制在0.02-0.05mm，既保证枪机滑动顺畅，又避免间隙过大导致的污垢卡滞，在沙尘、泥水、低温结冰的恶劣环境下，仍能保证动作可靠性；拉壳钩采用弹性钢片结构，钩齿深度足够抓住弹壳底缘，在向后拉动枪机时可稳定抽出膛内弹壳，配合机匣上的固定式抛壳挺，在枪机后坐到最后端位置时将弹壳向侧方抛出，不会出现卡壳、断壳的故障。击发机构的簧力经过匹配设计，

　　击针簧的预压力可保证击针获得足够的撞击动能，同时不会让射手在操作拉机柄时感受到过大的阻力，扳机组件与阻铁的配合面经过平滑处理，扳机力控制在20-25N区间，既保证携行时的安全性，又能让射手在精确射击时获得稳定的扳机手感。弹仓部分的托弹簧与托弹板结构，可在枪机后坐过程中始终将最上方的弹药托送到进弹位置，枪机复进时可顺利将弹药推入弹膛，不会出现供弹双进、卡弹的问题；弹仓盖板与机匣通过卡扣连接，无需工具即可快速拆卸，方便日常清洁维护时清除弹仓内的污垢、泥沙与残留火药残渣。在三维建模过程中，所有零件的装配关系都按照实枪的配合逻辑进行约束，没有出现干涉、错位的问题，各运动部件的活动行程都按照实际参数进行设置，可直接用于运动仿真演示，直观展示栓动步枪从供弹到抛壳的全流程动作，帮助机械设计从业者理解经典枪械的结构设计逻辑，掌握精密机械组件的公差配合、运动联动设计思路，也可作为机械原理课程的教学案例，让学生直观理解圆柱面配合、弹簧预紧、杠杆传动、刚性限位等机械结构在实际产品中的应用方式。
