弹性卡箍式软管紧固夹三维结构设计

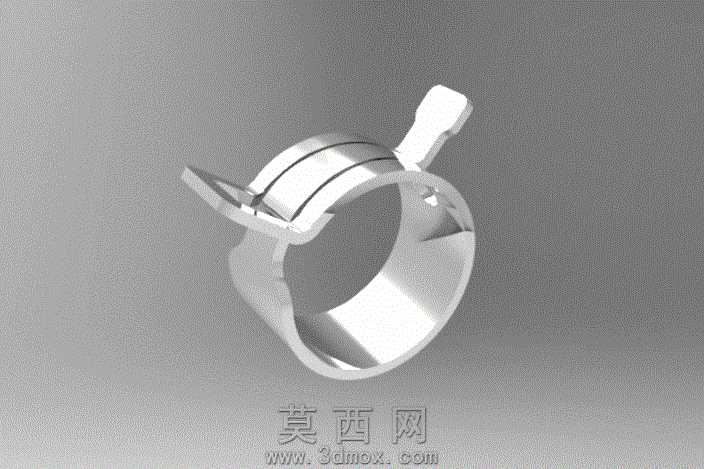

本作品为弹性卡箍式软管紧固夹的三维参数化模型，建模过程以SolidWorks为核心工具，采用自底向上的建模逻辑完成全结构构建。首先针对卡箍的环形主体结构，通过草图绘制精准的内外轮廓曲线，结合拉伸特征生成基础环体，再对环体的壁厚做均匀化处理，保证夹持时的受力均匀性。针对卡箍两侧的扳动操作臂，采用扫描特征完成异形臂体的成型，对臂体与环体的衔接位置做圆角过渡处理，避免应力集中导致的结构断裂问题，同时在臂体末端做防滑纹理的凹凸结构设计，提升手动操作时的摩擦力。材质渲染环节，选用镀锌钢材质参数，调整金属粗糙度至1.2μm级别，反射率设置为0.68，还原五金紧固件的哑光金属质感，场景采用中性灰渐变背景，搭配三点布光方案，主光源从侧上方45度投射，突出卡箍的曲面轮廓与结构细节，辅光源补亮暗部避免死黑，轮廓光勾勒边缘强化立体感。结构设计上，该卡箍依靠自身金属弹性实现锁紧，环体内径适配常规橡胶软管的外径公差范围，扳动臂的杠杆比例经过力学优化，仅需较小的按压力即可撑开环体完成软管的安装与拆卸，松开后弹性回弹力可提供持续的径向抱紧力，防止软管受流体压力冲击时脱落。建模过程中对卡箍的开合行程做了运动仿真验证，确认臂体扳动至最大角度时环体的扩张量满足软管穿装需求，同时对环体的形变应力做了有限元校核，保证反复开合使用时的结构疲劳寿命符合五金件的使用标准，整体模型结构完整，特征参数可编辑，可直接用于管路装配场景的虚拟仿真与工程出图。
