壁挂式透明沥水牙刷收纳支架结构设计

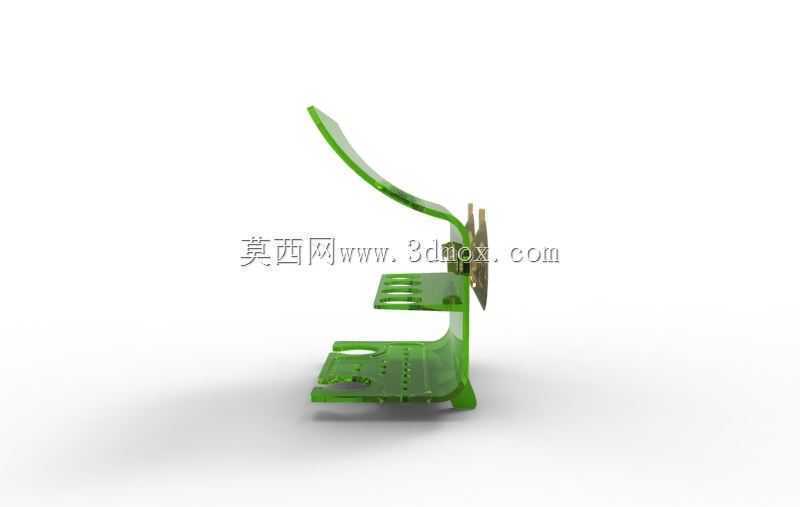

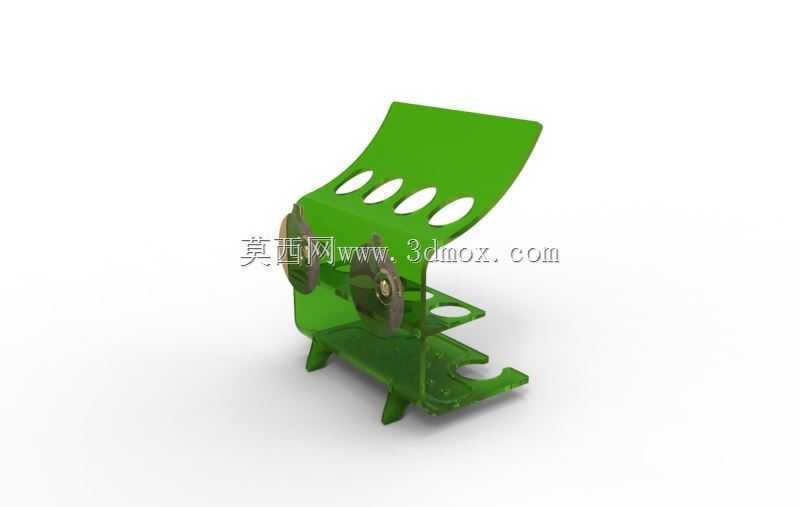

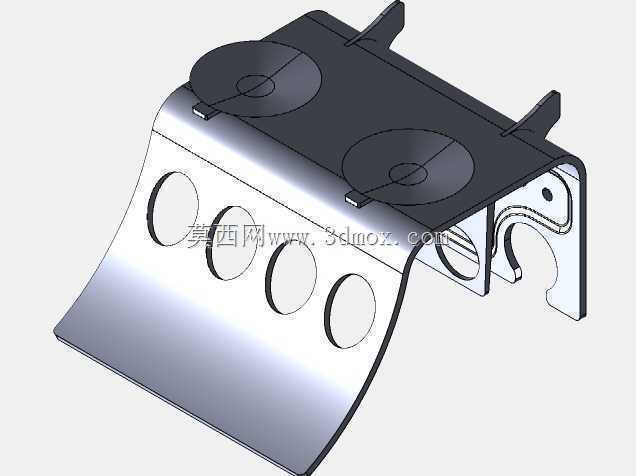

　　这款壁挂式牙刷收纳支架，主要面向家庭卫浴、公共洗漱区、酒店客房等场景使用，核心作用是规整摆放日常使用的牙刷，同时解决传统牙刷放置时积水残留、易积灰、接触台面滋生细菌的问题。从结构设计来看，整体采用壁挂安装形式，背部预留了贴合墙面的安装基准面，安装时可通过背胶或者膨胀螺丝固定在洗漱台旁的光滑墙面上，安装边界距离洗漱台台面高度建议控制在15-20厘米区间，既避免日常洗漱时水花直接溅到支架内部，也能保证取用牙刷时手臂处于自然抬起的舒适角度，不会出现磕碰台面的情况。整体外形采用流线型弧面设计，没有尖锐的棱角，避免日常使用时剐蹭手臂，主体材质选用透明硬质塑料，一方面可以直观看到支架内部的积水和污渍情况，方便日常清洁维护，

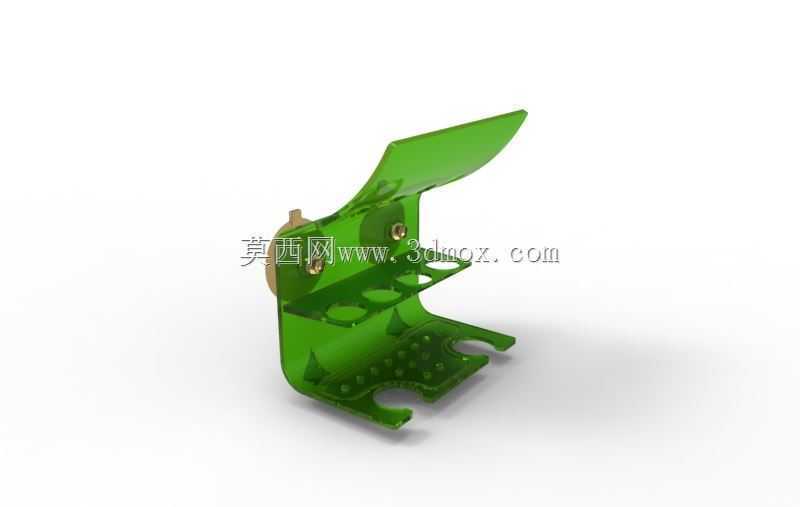

　　另一方面透明质感能适配不同装修风格的卫浴空间，不会产生突兀的视觉感受。功能分区上，支架上部设置了可翻起的防尘挡盖，挡盖和主体通过侧边的铰接结构连接，翻开角度最大可达到120度，取放牙刷时不会遮挡手部操作空间，闭合后可以阻挡洗漱时飞溅的水花、空气中飘落的灰尘落到牙刷刷头上，保障刷头的清洁卫生。支架中部设置了多组卡位槽，卡位槽的开口尺寸经过适配设计，可以兼容市面上绝大多数常规手柄尺寸的手动牙刷、电动牙刷，卡位处做了圆弧过渡处理，取放牙刷时不会刮花牙刷手柄表面，同时卡位的间距控制在2厘米以上，避免相邻牙刷的刷头互相接触，减少交叉污染的风险。支架底部做了一体化的沥水格栅设计，格栅的开孔尺寸控制在3毫米，

　　既可以让牙刷上滴落的积水顺利流到下方的接水区域，又能避免小物件从开孔处掉落，底部接水区域做了可拆卸式设计，日常清洁时可以直接将接水盘抽出倒掉积水、擦拭污渍，不需要将整个支架从墙面拆下，降低维护的操作难度。设计过程中重点考虑了塑料注塑成型的工艺可行性，所有的壁厚都控制在均匀的2毫米区间，避免壁厚差异过大导致注塑时出现缩痕、翘曲等成型缺陷，所有的转角位置都做了R1以上的圆角过渡，既可以减少注塑时的应力集中，提升构件的结构强度，也能避免清洁时存在卫生死角。支架的整体外轮廓尺寸控制在长12厘米、宽8厘米、高15厘米的区间内，不会占用过多的墙面空间，即使是小户型的卫浴空间也能顺利安装，同时整体承重经过结构校核，在挂满4支常规牙刷的情况下，

　　壁挂结构的连接强度可以满足长期使用的需求，不会出现脱落、变形的问题。侧边的铰接结构采用了一体化的塑料活页设计，不需要额外加装金属销轴，减少了装配工序，也避免了卫浴潮湿环境下金属构件生锈的问题，挡盖闭合时通过侧边的微小卡扣结构实现定位，不会因为轻微的震动或者气流自行翻开，同时开启的力度控制在5牛以内，单指就可以轻松掀开挡盖，操作手感顺畅。在沥水性能的设计上，底部格栅的倾斜角度做了5度的斜度设计，滴落到支架内部的积水会顺着斜面自然汇集到接水盘的最低位置，不会在支架内部残留积水，减少霉菌滋生的环境，接水盘的边缘做了2毫米高的挡边，抽出接水盘的时候不会出现积水洒出的情况。整体结构没有多余的装饰性构件，所有的造型特征都服务于实际使用功能，比如上部的挡盖除了防尘作用，其弧面造型还可以引导溅落到挡盖上的水珠顺着两侧的弧面流到支架外侧，不会顺着挡盖缝隙流入支架内部；卡位槽下方的凸起筋条，可以将牙刷手柄垫起2毫米的高度，让手柄和支架接触面之间留出通风间隙，加快牙刷手柄上残留水分的蒸发速度，避免长期潮湿导致手柄发霉。
