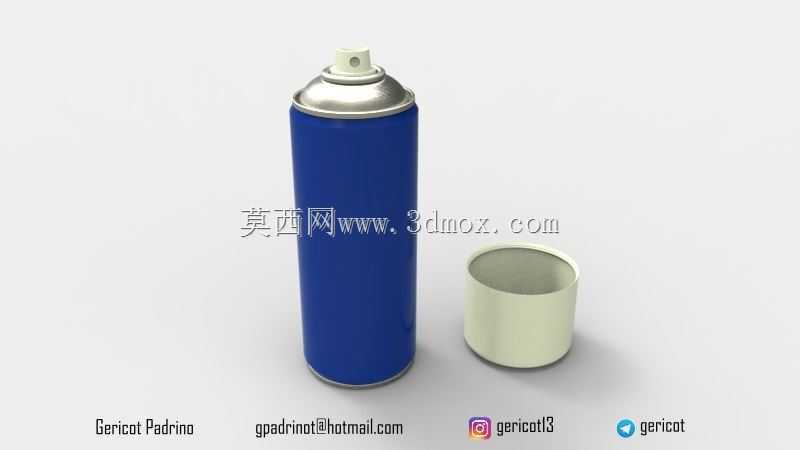

平图拉款自喷漆罐体结构三维设计

　　日常做设备维保、五金加工、广告标识制作的场景里，这类自喷罐是工位上常备的耗材容器，很多人只把它当成一次性耗材，真要做结构复刻或者配套工装设计的时候，才会注意到罐体每个结构的尺寸公差都卡得很死。先从实际使用场景说，不管是车间里给加工件做临时防锈补漆、钣金修复后的色差遮盖，还是户外广告字的漆面修补、家装小面积的改色作业，这类气雾罐的握持手感、按压行程、出料均匀度，全靠内部结构和外形尺寸的匹配。

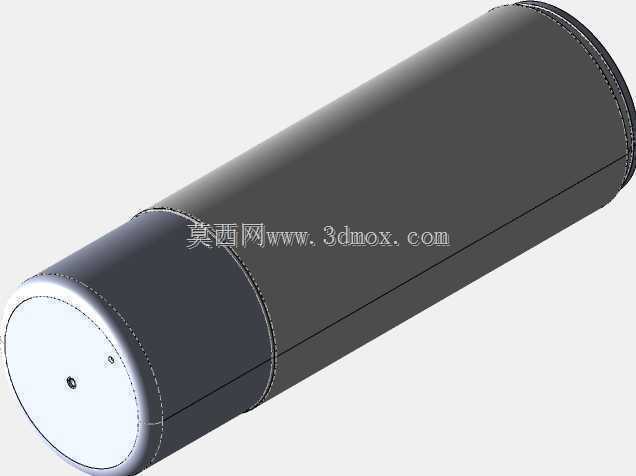

　　做这个罐体三维结构的时候，最先要敲定的是握持段的直径，常规成人单手握持的舒适直径在65mm左右，罐身总高度控制在198mm，这个尺寸边界刚好适配市面上通用的气雾罐自动化灌装线的卡具工位，不用额外调整灌装工装的夹持范围，能直接对接现有量产线的输送轨道，不会出现卡罐、定位偏移的问题。罐身主体采用直筒薄壁结构，壁厚设定在0.28mm，选用马口铁基材的话，这个厚度既能承受内部0.3-0.5MPa的气雾推进剂压力，做爆破压力测试的时候能稳定达到1.2MPa以上的安全阈值，又不会因为壁厚过大增加不必要的材料成本，空罐重量能控制在120g以内，长时间手持操作也不会有明显的负重感。

　　罐顶的阀座安装位是整个结构的核心配合面，设计的时候特意把阀座的卷边咬合深度设为1.8mm，咬合处的圆角做R0.3的过渡处理，避免卷边过程中出现基材应力开裂导致的漏气问题。喷嘴的按压行程留了3.2mm的余量，按压力度控制在15-20N之间，这个力度区间刚好适配大多数人的手指按压力度，不会出现按不动或者轻轻一碰就误喷的情况，喷嘴的出料口做了0.4mm的中心孔设计，配合阀体内的引液管管径，能保证漆液在推进剂作用下均匀雾化，喷涂扇面宽度在距离被喷面20cm的时候能达到15cm左右，不会出现漆液流挂或者雾化颗粒过粗的问题。

　　配套的塑料外盖采用卡扣式连接结构，盖体和罐顶卷边的配合过盈量设为0.2mm，卡扣的数量做了4个均布设计，扣合到位后能承受50N的轴向拔脱力，日常堆放、运输过程中不会出现盖子脱落磕碰喷嘴的情况，同时盖体的深度刚好覆盖整个阀座和喷嘴部分，能避免灰尘附着在喷嘴上造成出料口堵塞。引液管的长度设计成比罐身内部总深度短2mm，底部做了45度斜切处理，斜切口朝向罐身侧壁，这样不管罐身倾斜到什么角度，只要剩余漆液能没过斜切口，就能正常出料，不会出现罐内还有残液却喷不出来的浪费情况，斜切的角度也经过反复验证，能避免管口贴紧罐底造成的吸液阻力过大问题。

　　从结构设计的合理性来说，罐底做了内凹的圆弧过渡结构，内凹深度为5mm，这个结构一方面能增加罐体竖直放置时的稳定性，就算放置面有轻微的不平整，也能靠圆弧边缘的自适应调整保持直立，不会轻易倾倒；另一方面内凹结构能在罐内压力出现异常升高的时候，先通过底部的微变形释放部分压力，避免罐体直接爆裂，是很重要的安全冗余设计。罐身的直筒段没有做多余的凹凸筋位，一方面是方便后续的标签贴附作业，贴标机的滚压轮能完全贴合罐壁，不会出现标签起皱、气泡的问题，另一方面直筒结构在仓储堆码的时候，受力更均匀，堆码到1.5米高度的时候，下层罐体也不会出现变形失稳的情况。

　　很多新手做这类罐体建模的时候，容易忽略卷边处的密封结构，其实罐身和罐顶、罐底的二重卷边是整个罐体密封的关键，建模的时候要把卷边内部的密封胶填充空间预留出来，卷边的叠接率要达到50%以上，才能保证长期存储的时候不会出现推进剂泄漏、漆液干结的问题。另外阀座和罐顶的配合处，要预留密封橡胶垫的安装槽，槽深0.5mm，宽度2.2mm，刚好适配标准规格的密封垫圈，装配后垫圈的压缩量控制在30%左右，既能保证密封性能，又不会因为压缩量过大造成阀座按压卡滞。

　　实际做结构验证的时候，还要考虑不同温度环境下的使用稳定性，在-10℃到45℃的环境温度区间内，罐内压力的变化范围不会超出结构的承受阈值，罐体不会出现鼓胀、变形的情况，喷嘴的出料流畅度也不会因为温度变化出现明显波动，不管是冬季户外施工还是夏季车内临时存放，都能保持稳定的使用状态。整个罐体的所有配合尺寸都参照现有气雾罐的行业通用公差标准，互换性很强，不管是更换不同规格的喷嘴、阀座，还是对接不同厂家的灌装设备，都不需要额外修改结构，能直接适配通用的供应链体系，减少开模和生产适配的成本。
