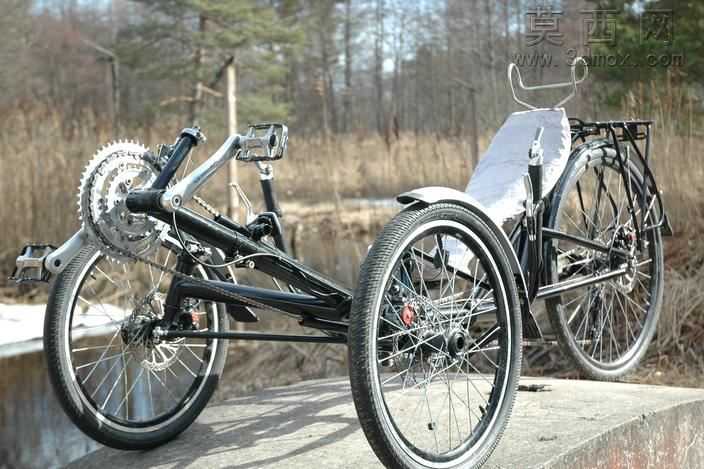

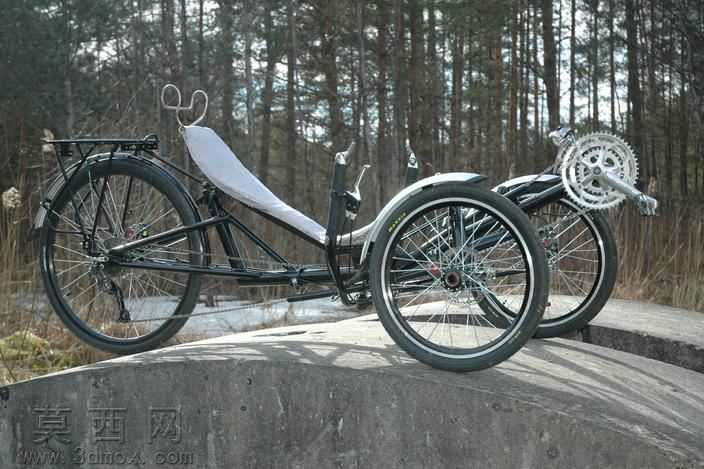

靠背式三轮车金属车架结构设计

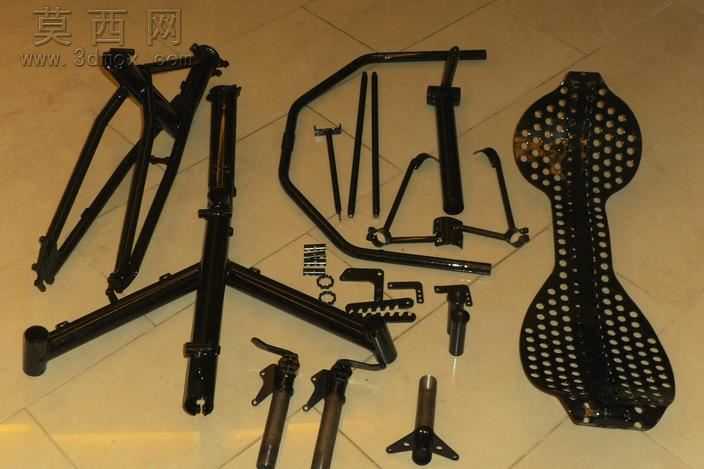

本作品为靠背式三轮车的全套金属结构件三维建模成果，建模过程中严格遵循实际管材加工工艺逻辑，先对不同规格的金属圆管、异形弯管进行参数化草绘，通过扫描、放样等特征命令生成基础管体，再针对每一处弯折位置匹配实际冷弯工艺的圆角参数，避免出现加工无法实现的锐角干涉结构。针对车架主体的三角承重结构，建模时重点校核了各管件衔接处的对接公差，在三通、五通位置预留了标准焊接坡口结构，同时对每一处连接耳片、固定座的安装孔位做了同轴度约束，保证后续装配时各部件可精准对位。针对靠背区域的弧形弯管结构，建模时通过曲率梳分析调整弯管弧度，既保证靠背的倚靠支撑角度符合人体工学要求，也避免弯管处出现管壁拉伸变薄的工艺缺陷。配套的多孔镂空座椅采用钣金特征建模，对每一处冲孔做了标准化阵列排布，同时在座椅与车架的连接位置设计了快拆式固定卡扣结构，方便后续维护更换。所有零散的紧固件、调节手柄、支撑脚等小部件均按照实物测绘尺寸1:1还原建模，对表面做了统一的黑色喷塑材质渲染，金属管件部分赋予哑光磨砂金属质感，镂空座椅部分做了轻微的反光质感区分，各部件之间的装配层级清晰，可直接导出工程图用于下料加工。整个建模过程充分考虑了三轮车的承重需求，对主承重梁的管壁厚度做了参数化设置，可根据不同载重需求快速调整参数生成对应规格的结构，所有弯折管件均做了应力分布模拟校验，确保结构强度满足日常代步使用的安全要求，各活动连接部位预留了足够的装配间隙，保证转向、调节机构可顺畅运作。
