自行车46TBCD130齿盘三维结构设计

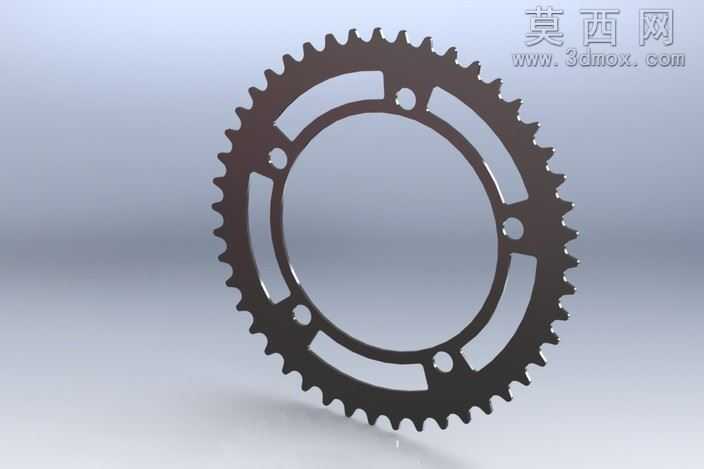

本作品为自行车传动系统核心部件46T齿盘的三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程严格遵循130BCD安装规格、2毫米钢片厚度的设计要求，先通过草图绘制齿盘的外轮廓齿形曲线，参考标准链轮齿形参数逐一定义齿顶圆弧、齿根过渡圆角、齿侧啮合面的几何尺寸，保证齿形与传动链条的啮合精度，降低骑行过程中的传动磨损与噪音。随后绘制齿盘的内部镂空结构，通过多段圆弧与直线组合勾勒出减重镂空槽的轮廓，在保证结构强度的前提下最大化去除冗余材料，实现零件轻量化设计，同时逐一绘制五个安装定位孔的位置与尺寸，孔位严格匹配130BCD的五爪曲柄安装标准，保证安装时的同轴度与定位精度，避免装配后出现齿盘偏摆的问题。建模完成后为模型赋予金属材质，模拟高强度合金钢的表面质感，调整材质的粗糙度、金属度参数还原钢材的哑光金属光泽，通过渲染环境搭建模拟柔和的影棚光照效果，添加地面接触阴影增强模型的立体感与真实感，直观呈现齿盘的成品外观效果。设计过程中对齿盘的结构强度进行了初步校核，镂空槽的过渡位置均设置圆角避免应力集中，齿根位置的厚度满足大扭矩传动下的强度要求，安装孔周边做了局部加厚处理，避免长期使用中出现孔位变形、开裂的问题。该齿盘可直接用于自行车传动系统的装配验证、运动仿真，也可作为加工生产的参考模型，适配标准公路自行车的曲柄组件，满足日常骑行与运动竞技场景的传动需求。
