扇形结构注塑成型模具三维结构设计

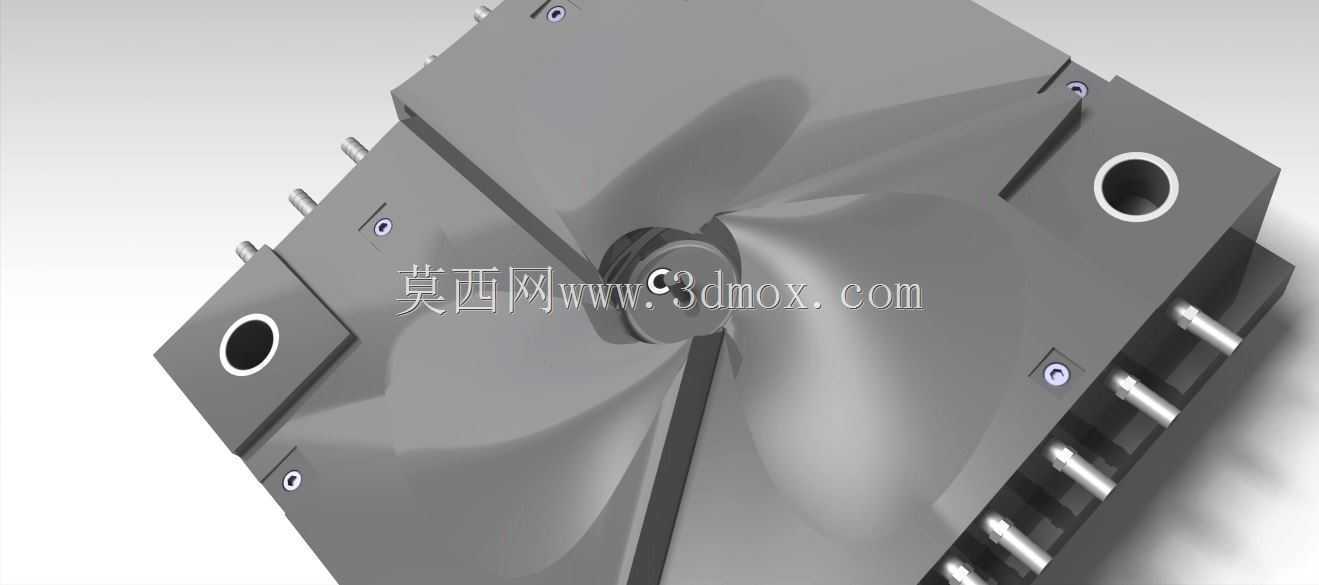

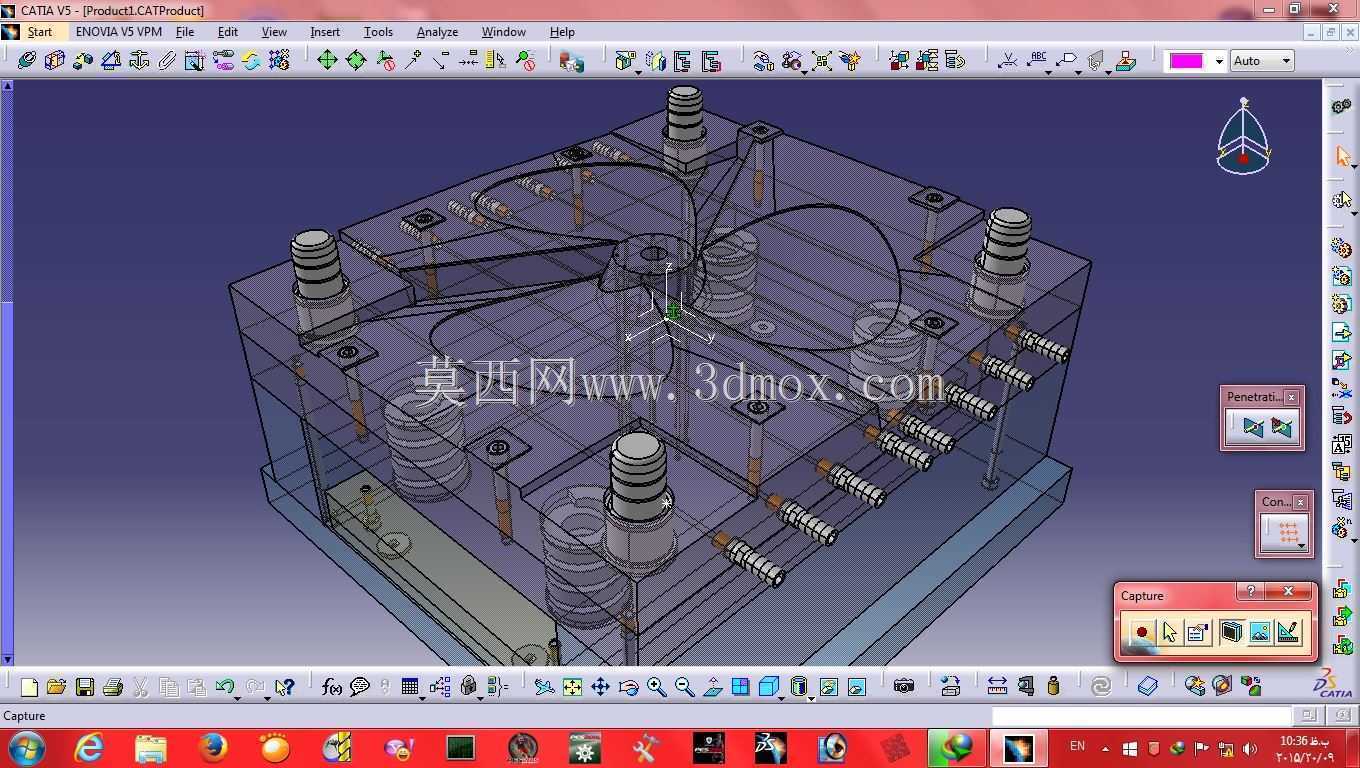

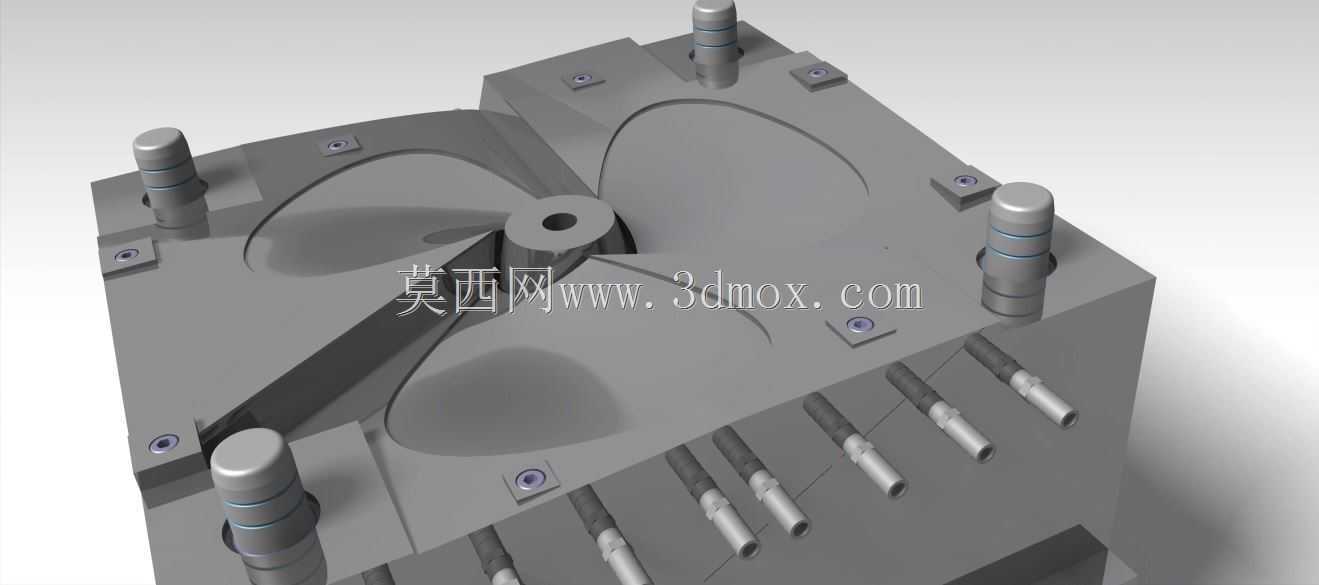

　　这套模具主要针对扇形轮廓的热塑性塑料制品批量成型需求开发，日常生产中常见的扇形导流件、扇形端盖、扇形装饰嵌件等带特定弧度轮廓的注塑件，都可以通过调整模腔镶件适配对应生产需求，在小家电配件、工业通风组件、卫浴导流结构的生产场景中应用十分广泛。从结构布局来看，整套模具采用标准两板模模架作为基础承载结构，模架整体为方正箱式布局，上下模的合模导向依靠四角布置的导柱导套完成，合模过程中导柱先进入导套完成初定位，避免合模错位导致的模腔擦伤或者制品飞边问题。浇注系统采用中心浇口进料形式，浇口套设置在上模固定板的中心位置，熔融塑料从注塑机喷嘴注入后，通过主流道直接进入模腔，这种进料方式适合扇形这类中心对称类的制品，

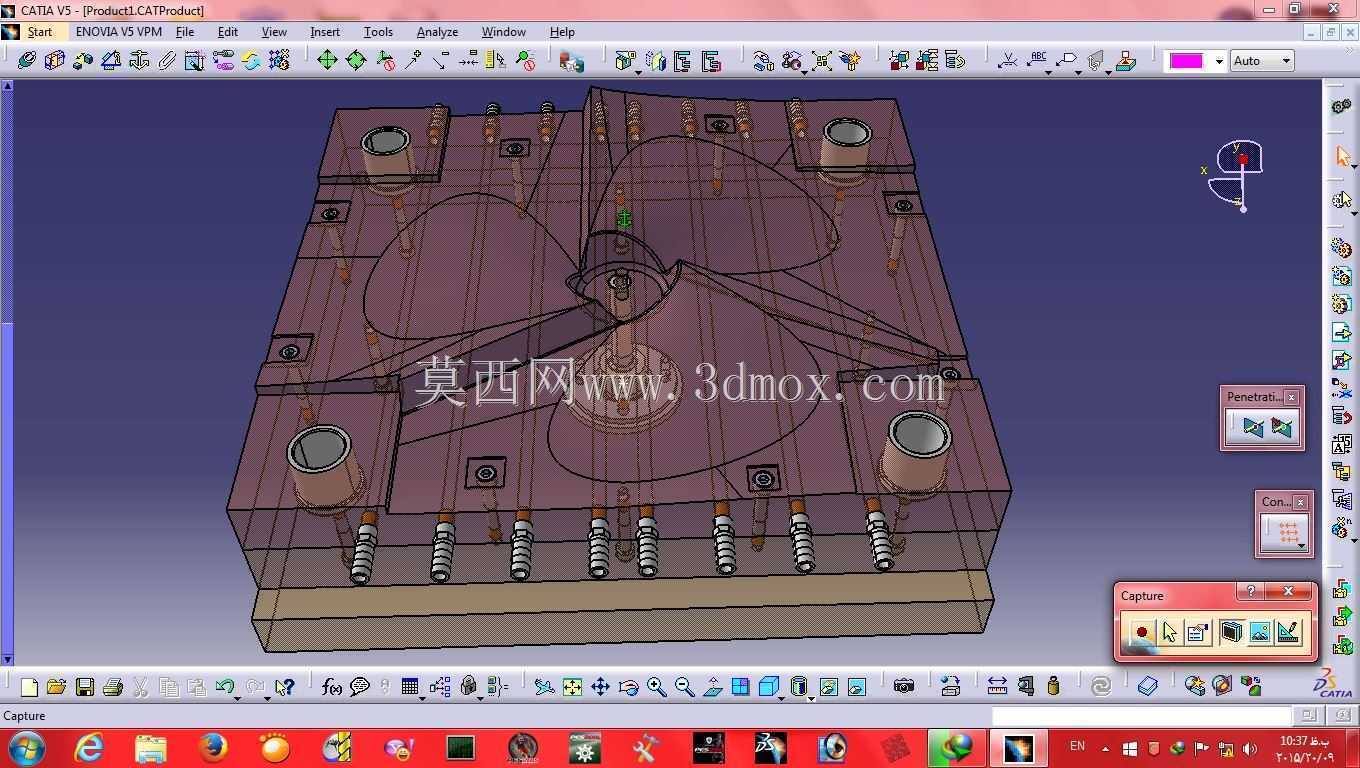

　　能够保证塑料熔体在模腔内的流动路径长度基本一致，减少因填充不均导致的制品内应力，避免成型后制品出现翘曲变形。冷却回路的设计沿着模腔的轮廓走向布置，在上模腔和下模芯的内部都钻设有循环冷却水通道，通道距离模腔壁的距离保持均匀，确保成型过程中模温能够均匀控制在塑料成型所需的温度区间，避免局部冷却过快导致的制品表面缩痕、缺胶问题，同时也能缩短成型周期，提升批量生产的效率。顶出机构采用顶针板带动圆形顶针的结构，顶针的布置位置避开了制品的外观面和配合面，均匀分布在制品的加强筋、边缘非外观区域，开模后顶针板在注塑机顶杆的作用下平稳推动顶针，将冷却定型后的制品从下模芯上平稳顶出，避免顶出过程中制品受力不均出现顶白、顶穿的缺陷。

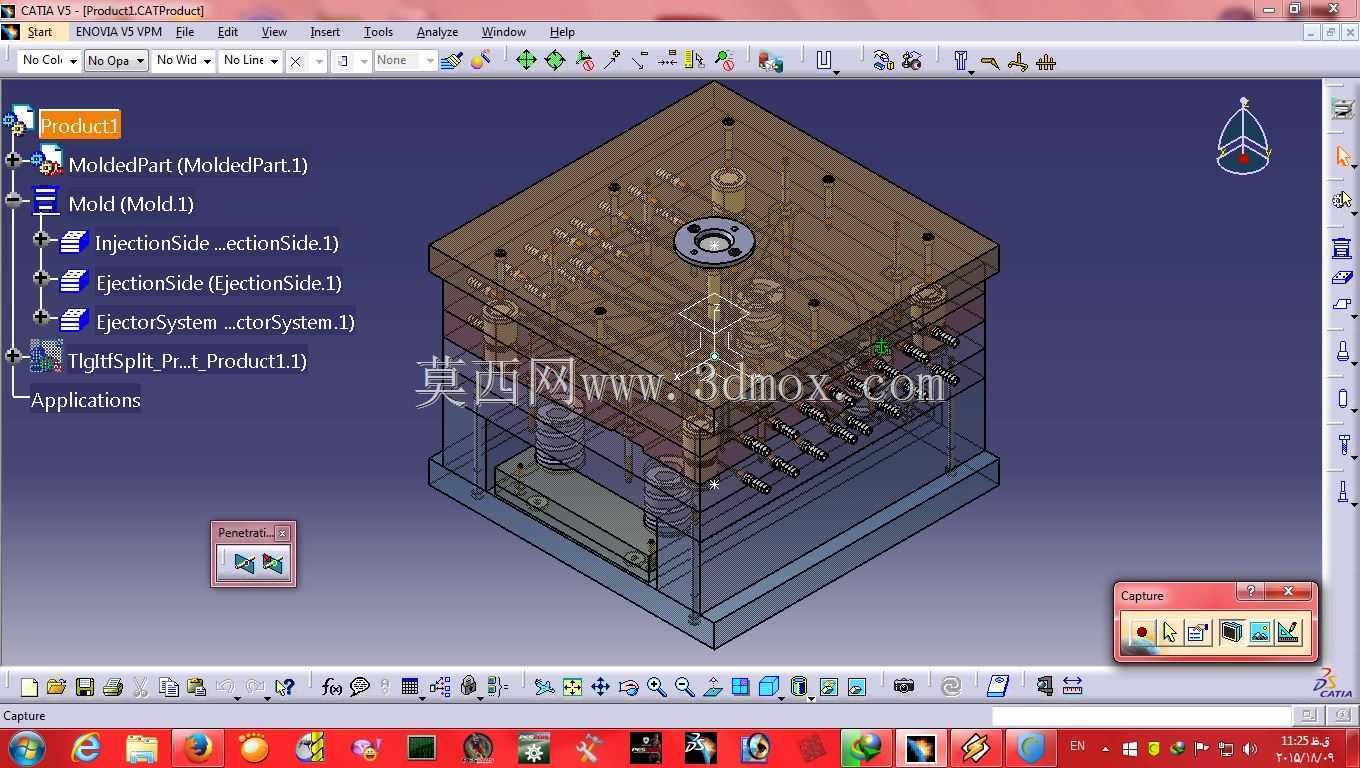

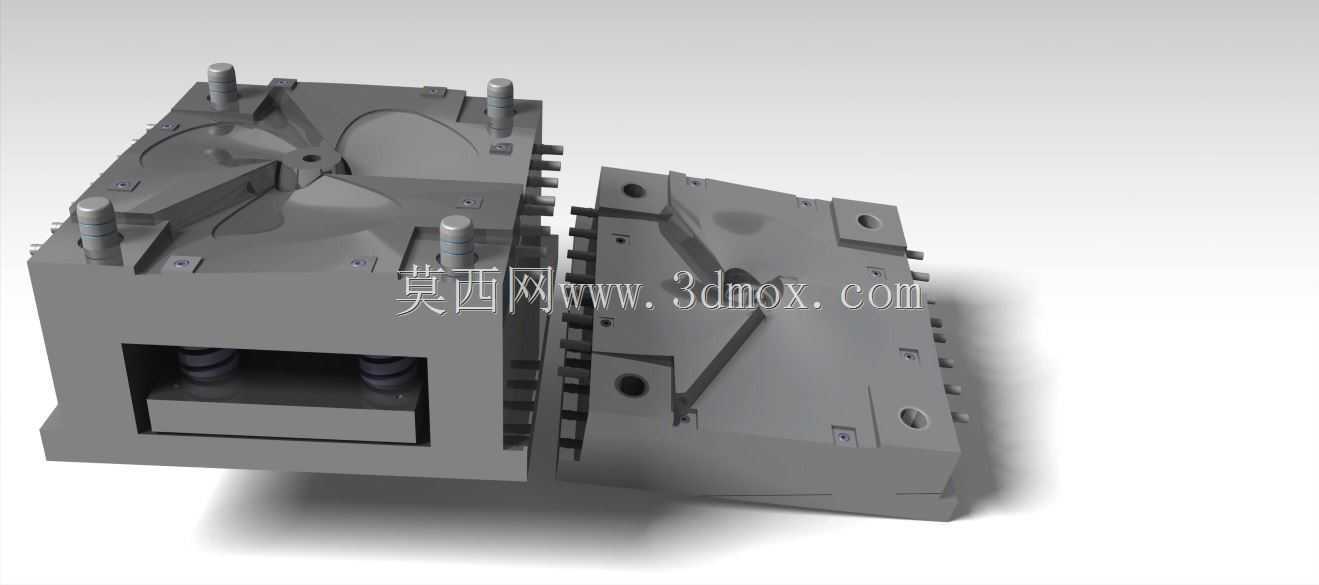

　　整套模具的安装边界符合常规卧式注塑机的装模尺寸要求，上下模的固定板上开设有标准的装模螺丝孔和定位圈，定位圈与注塑机定模板的定位孔配合完成模具的安装定位，装模时只需要将模具整体吊装至注塑机模板间，对准定位孔后锁紧装模螺丝即可完成安装，不需要额外加工定制连接结构。排气结构开设在模腔的末端合模面上，利用合模面的微小间隙排出模腔内的空气，避免填充过程中空气被压缩在模腔末端导致制品出现烧焦、气泡缺陷。模具的动定模镶件采用可更换结构，当需要生产不同尺寸的同类型扇形制品时，只需要更换对应的模腔和模芯镶件，不需要更换整套模架，能够有效降低多品种小批量生产时的模具投入成本。从结构设计的合理性来看，整套模具的各部件之间都预留了足够的装配间隙，

　　滑动部件比如导柱、顶针都设置了对应的润滑槽，日常生产维护时只需要定期加注润滑脂即可保证动作顺畅，减少长期生产过程中的磨损问题。复位杆布置在顶针板的四角位置，合模过程中复位杆先接触上模面，带动顶针板提前复位，避免合模时顶针未退回导致的模芯撞伤问题，整套结构的动作逻辑完全匹配常规注塑机的成型循环流程，不需要额外配置特殊的辅助动作结构，适配绝大多数常规吨位的卧式注塑机使用。
