吹塑成型用拼接式塑料球体结构设计

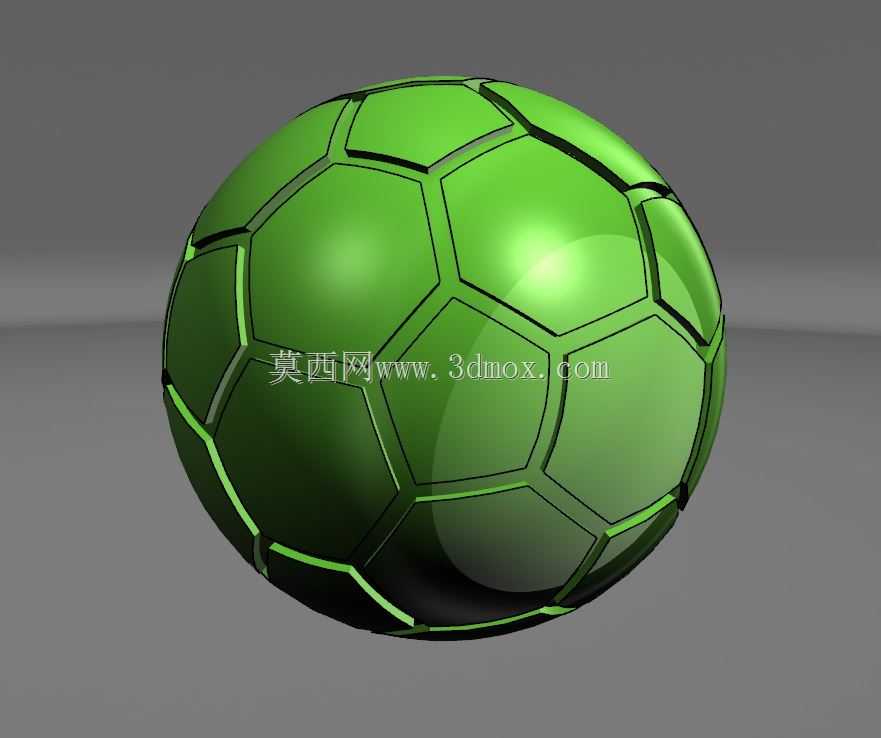

　　日常接触的各类中空塑料球类制品，从儿童玩具球、装饰展示球到工业用密封浮球，大多依托吹塑工艺完成成型，这款拼接式塑料球的三维结构设计，正是围绕吹塑量产的全流程需求展开，从前期分模逻辑到后期成型精度控制，都贴合量产车间的实际加工条件。做这类中空塑件设计时，最先要考量的不是外观造型，而是吹塑过程中型坯的膨胀均匀性，这款球体采用类足球的多边形拼接块结构，每一块拼接面的曲率都经过反复调整，避免出现局部曲率过小导致吹塑时壁厚差过大的问题——如果相邻面的曲率差超过0.3，吹塑过程中型坯在该位置的拉伸比会骤增，很容易出现局部壁薄甚至吹穿的废品，这也是很多新手设计球类塑件时容易踩的坑。

　　从结构功能来看，这款塑料球的拼接棱边做了0.8mm的内凹过渡，一方面是在外观上形成清晰的拼接纹理，满足装饰类用途的视觉需求，另一方面这个内凹结构刚好可以作为吹塑成型时的余料槽，合模时溢出的少量余料会留在槽内，不需要后续额外做飞边修剪工序，能直接减少后处理的人工成本。球体整体为完全对称的中空结构，壁厚控制在1.2mm±0.1mm，这个厚度区间既能保证球体的抗冲击性能，从1.2米高度自由跌落至水泥地面不出现开裂变形，又能尽可能减少原料用量，控制单球的材料成本。

　　设计过程中特意调整了每一块多边形拼接块的分模线位置，所有分模线都沿着拼接棱边的中线分布，这样合模时产生的合模线会刚好隐藏在内凹的棱边槽内，不会出现在光滑的球面上，后续不需要做打磨抛光处理就能达到外观要求。针对吹塑工艺的成型特性，球体的两个吹塑口位置做了隐藏式设计，分别设置在球体对称的两个极点位置，成型后切除浇口的痕迹会被后续装配的密封堵头完全遮盖，不会破坏球体的整体外观。

　　从安装与适配边界来看，这款球体的外径控制在标准200mm尺寸，适配市面上常规的吹塑机模架安装尺寸，不需要额外定制模架就能直接上机生产，模具的冷却水路沿着每一块拼接块的背面排布，保证成型时整个球面的冷却速度一致，避免出现冷却不均导致的球体变形问题。如果是用作工业浮球使用，只需要调整原料配方更换为高密度聚乙烯，就能在壁厚不变的情况下满足0.6MPa的水压密封要求，不需要改动整体结构；如果是用作儿童玩具球，只需要在棱边位置做0.2mm的圆角过渡，就能达到玩具安全标准的锐边测试要求，结构的通用性很强。

　　很多工程师做这类球类吹塑件设计时，容易直接用标准球体做布尔运算切分拼接块，忽略吹塑过程中型坯的拉伸取向问题，这款设计在每一块拼接面的中心位置都做了0.1mm的微凸处理，刚好抵消吹塑时中心位置因为拉伸过大产生的壁薄凹陷，保证成型后球面的圆度误差控制在0.2mm以内，不需要后续做整圆校正工序。另外拼接棱边的内凹深度也经过反复验证，控制在0.8mm既能够隐藏合模线，又不会因为凹度过深导致吹塑时该位置出现积料，产生局部应力集中的问题，球体在受到挤压时，棱边位置还能起到一定的加强筋作用，提升整体的抗挤压性能，比光滑球面的同壁厚球体抗变形能力提升30%左右。
