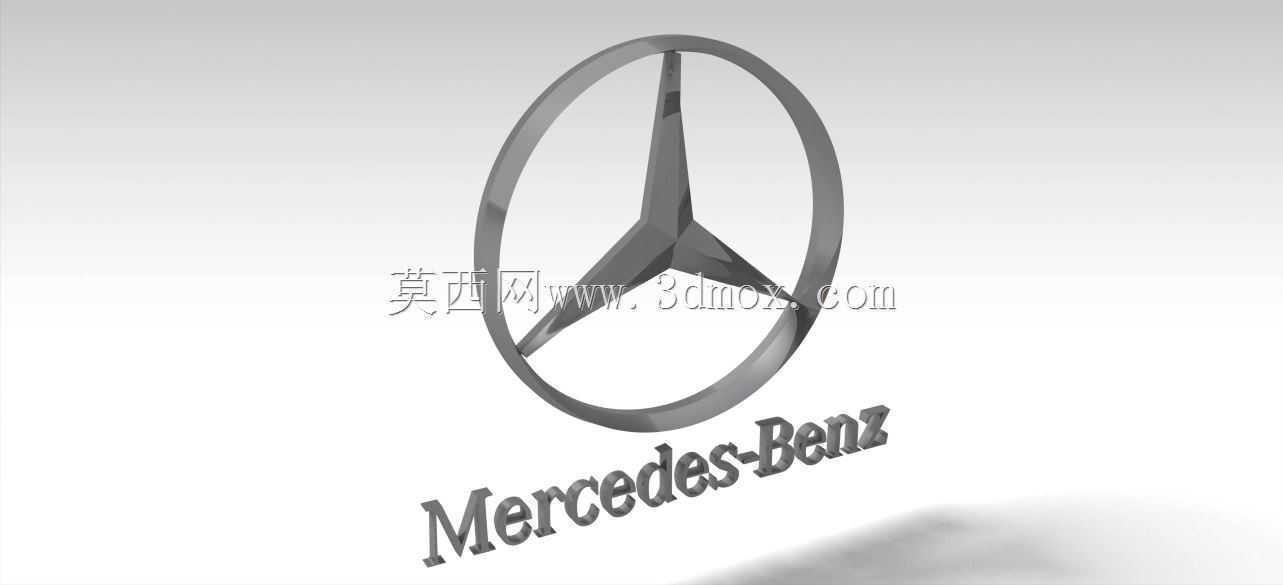

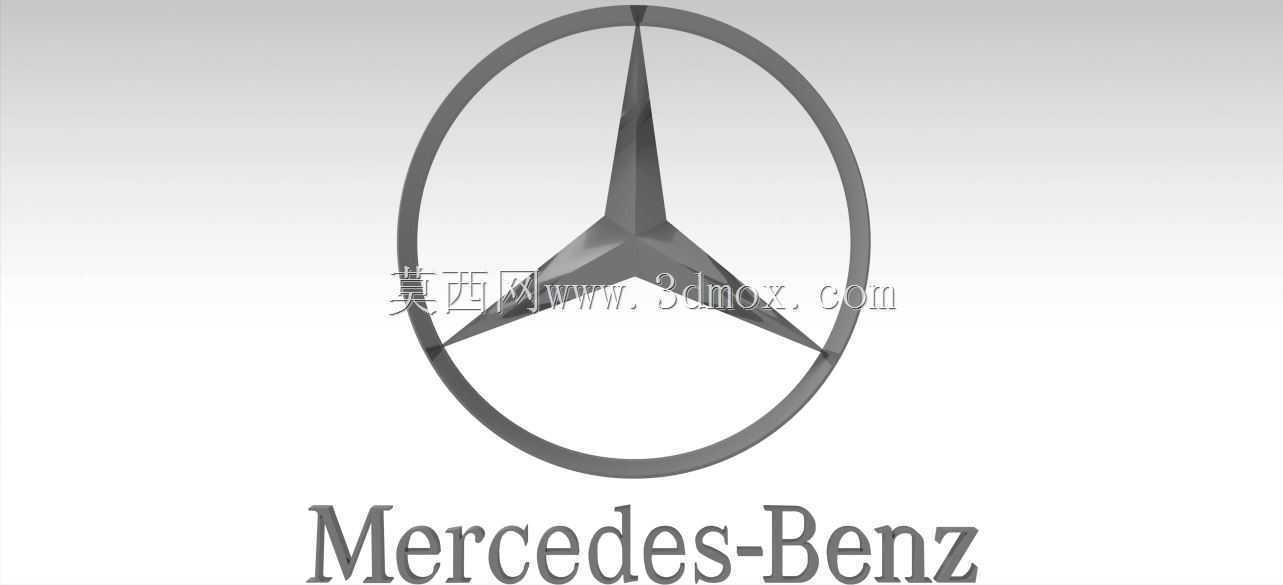

奔驰三叉星徽车标外观结构设计

　　在汽车外饰零部件的设计体系中，车头徽标是承担品牌视觉识别功能的核心构件，本次呈现的三叉星徽结构设计，完全围绕乘用车辆前脸的装配需求展开。从实际装车场景来看，该徽标主要适配奔驰品牌乘用车型的前进气格栅中央安装位，部分场景下也可适配车尾行李箱盖的标识安装位，是车辆外饰视觉系统中最先传递品牌属性的部件，日常使用中需要兼顾高速行驶的风阻表现、长期户外使用的耐候性，以及不同光照角度下的品牌识别清晰度。

　　从结构设计思路来看，整个徽标采用环形外圈搭配三叉星内芯的经典构型，外圈为闭合的正圆环结构，三叉星的三个支脚呈120度均匀分布，支脚末端与环形外圈的内侧壁平滑过渡连接，没有突兀的棱角转折，这种对称式结构一方面能保证视觉上的均衡感，另一方面在车辆高速行驶时，气流可以顺着环形外圈的弧面与三叉星的棱线均匀分流，不会在徽标表面形成紊乱的涡流，避免产生额外的风噪，同时也能减少气流对徽标安装点的持续冲击，提升长期使用的结构稳定性。徽标下方搭配的品牌英文字符构件，采用与主徽标一致的立体凸起设计，字符的笔画厚度与三叉星的凸起高度保持统一，保证整体视觉风格的协调性，字符与主徽标的相对位置经过反复校准，确保在常规的人车交互视距下，品牌标识的整体辨识度不会出现偏差。

　　在安装边界的设计考量上，徽标的背部预留了标准化的卡扣安装位，卡扣的位置分布与环形外圈的受力点完全对应，安装时不需要额外设计复杂的转接支架，直接卡入进气格栅预留的标准安装孔位即可完成固定，卡扣的配合公差控制在合理范围内，既可以保证安装后的紧固度，避免车辆行驶过程中出现徽标松动、异响的问题，也能在后期维修更换时实现快速拆装，降低售后维护的操作难度。徽标的整体厚度控制在合理区间，安装后不会突出前脸格栅平面过多，既保证了立体标识的视觉层次感，也不会因为突出量过大增加剐蹭时的损坏概率，在低速接触场景下，徽标的弧面结构可以引导接触力向周边分散，减少自身断裂的风险。

　　从功能特性层面来看，该徽标的表面采用了高光泽的质感处理，棱线位置做了微小的圆角过渡，既保留了金属质感的视觉效果，也不会因为棱角过于锋利在行人接触时造成额外伤害，满足汽车外饰件的行人保护相关要求。三叉星的三个支脚截面采用渐变式设计，从中心交汇点向外圈延伸的过程中，截面宽度逐渐收窄，这种设计一方面让视觉上更具轻盈感，另一方面也优化了自身的重量分布，减少安装点的长期承重负荷，避免长时间使用后出现徽标倾斜、移位的问题。环形外圈的截面采用圆弧过渡设计，没有尖锐的边缘，日常清洗车辆时也不会剐蹭到洗车工具，同时不容易积存灰尘与雨水，降低日常清洁维护的难度。

　　在实际的建模落地过程中，整个徽标的曲面全部采用G2连续的曲率过渡，不管是环形外圈的外表面、三叉星支脚的各个侧面，还是下方英文字符的表面，都没有曲率突变的位置，这种曲面质量可以满足后续的模具开模要求，不管是采用ABS材质注塑加表面电镀的工艺，还是采用金属材质压铸成型的工艺，都能保证量产件的表面质感一致，不会出现曲面凹陷、光影扭曲的问题。徽标的各个连接位置都做了均匀的壁厚处理，避免注塑成型过程中出现缩痕、翘曲等工艺缺陷，提升量产良率。针对户外使用的耐候性需求，结构设计时预留了表面处理层的厚度空间，不管是做电镀、镀铬还是高光烤漆处理，都不会因为表层厚度影响最终的装配尺寸精度，保证装车后与周边格栅件的间隙均匀，不会出现高低差、缝隙不均的问题。

　　很多初入行的结构设计师在做车标类零件建模时，往往只关注外观的形似，忽略了安装结构、风阻表现、工艺可行性以及安全相关的要求，实际上这类品牌标识类外饰件，看似结构简单，实则需要兼顾视觉效果、结构强度、装配效率、工艺落地、使用耐久等多维度的需求，每一处曲面的曲率、每一个安装点的位置、每一处棱线的圆角大小，都需要结合实际装车场景反复调整。比如三叉星支脚的倾斜角度，并不是随意设定的，需要结合车辆前脸的安装倾角，保证在常规的站立观察视角下，徽标的正面视觉效果处于最佳状态，不会因为安装角度的问题出现视觉上的变形。环形外圈的宽度也经过多轮验证，过宽会显得徽标笨重，过窄则会降低结构强度，同时影响远距离的识别效果，最终的宽度取值是在视觉效果与结构强度之间找到的最优平衡点。下方英文字符的字重、字间距也经过严格校准，与上方的三叉星徽形成视觉上的主次关系，不会出现字符抢了主标识视觉重心的问题，同时也能保证在较远的距离下依然可以清晰识别品牌名称。
