悬挂式汽车驱动桥带制动总成结构

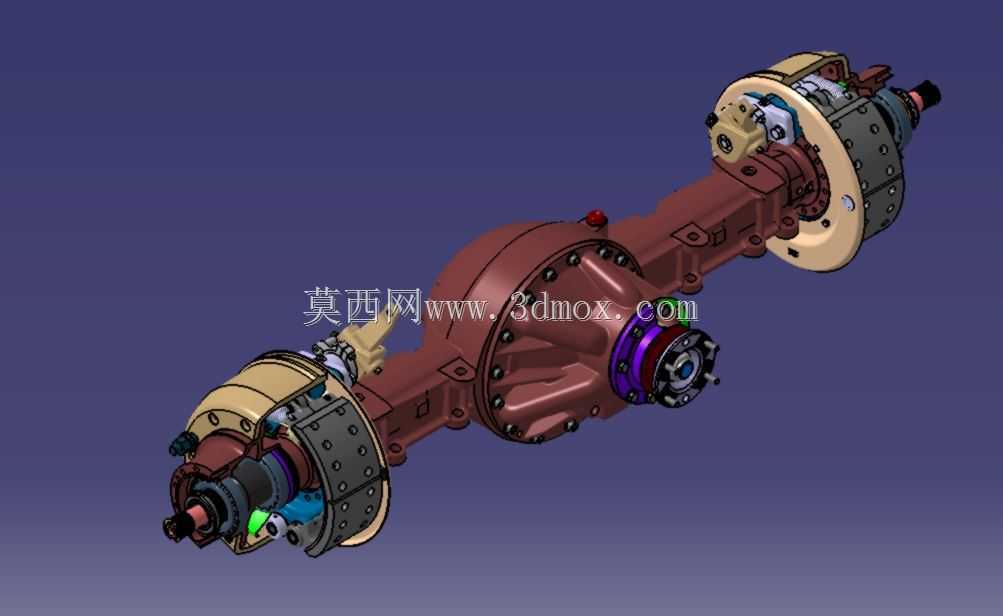

　　这套驱动桥总成主要适配非独立悬挂的商用车型与重载作业车辆，在整车底盘布局中承担着把传动轴输入的动力经减速、差速后传递至两侧车轮的核心作用，同时集成行车制动功能，是底盘传动与行驶系统的核心承载部件。从结构布局来看，中间的桥壳主减速段采用整体式铸造壳体，内部预留主减速器齿轮、差速器总成的安装腔室，壳体外侧的法兰面用于固定主减端盖与轴承座，安装时需要保证桥壳轴线与车架纵梁的垂直度偏差控制在合理范围内，避免后续传动出现异响与异常磨损。两侧的桥臂延伸段采用变截面设计，在满足承载强度要求的前提下尽可能降低簧下质量，桥臂上预留的多个安装凸台分别用于固定制动管路、ABS传感器支架、减震器下安装座，这些安装位的位置精度直接影响后续底盘部件的装配效率，

　　建模时所有安装孔位的同轴度、端面平面度都按照实际装配公差做了约束，避免出现装配干涉问题。两端的轮边部分集成了盘式制动总成，制动盘与轮毂采用一体式装配结构，制动卡钳通过螺栓固定在桥臂端部的安装法兰上，卡钳的安装位置需要保证摩擦片与制动盘的端面间隙均匀，避免制动时出现偏磨、抖动问题。轮端的半轴采用全浮式设计，半轴法兰与轮毂通过螺栓连接，这种结构下半轴只传递扭矩不承受车身重量与路面冲击载荷，在重载工况下的可靠性更高，也方便后期维护时单独拆卸半轴，不需要整体顶起车桥拆卸轮端轴承。设计过程中优先考虑了实际装配的工艺性，桥壳上的所有螺栓连接位都预留了足够的扳手操作空间，制动管路的走向沿着桥臂外侧的固定卡扣排布，避免与悬挂运动部件、

　　轮胎发生运动干涉；差速器端的输入法兰尺寸匹配常用的传动轴万向节规格，不需要额外做转接结构就能适配同平台的多款车型。在安装边界上，桥体两端的轮毂安装面间距、板簧安装座的中心距都按照主流轻卡、工程作业车的底盘参数设定，板簧座的U型螺栓安装槽宽度适配常规厚度的钢板弹簧，安装时只需要匹配对应厚度的调整垫片就能完成板簧与桥体的固定。轮端的轴承安装位采用阶梯轴设计，轴承的预紧间隙可以通过轴端的锁紧螺母调整，调整完成后通过开口销锁止，避免车辆行驶过程中螺母松动。制动卡钳的进油口位置朝向桥体内侧，能够减少行驶过程中路面飞石、泥水对管路接头的冲击，降低管路破损漏油的风险。这套结构在实际使用中，除了传递动力、承担承载与制动功能外，还需要承受车辆起步、

　　制动、颠簸路面带来的冲击载荷，所以桥壳的壁厚、加强筋的排布都经过受力优化，在差速器壳体外侧、桥臂与主减壳连接的过渡位置都设置了加强筋，分散应力集中点，避免重载工况下桥壳出现变形、开裂问题。建模时所有运动部件都做了运动仿真约束，能够直观模拟车轮转动、制动卡钳动作、差速器行星齿轮自转公转的状态，方便设计人员核对运动间隙，排查潜在的干涉问题，对于底盘设计人员做整车布置、车桥选型参考，以及维修人员理解桥体结构都有实际参考价值。
