创意人形装饰立式水瓶放置支架

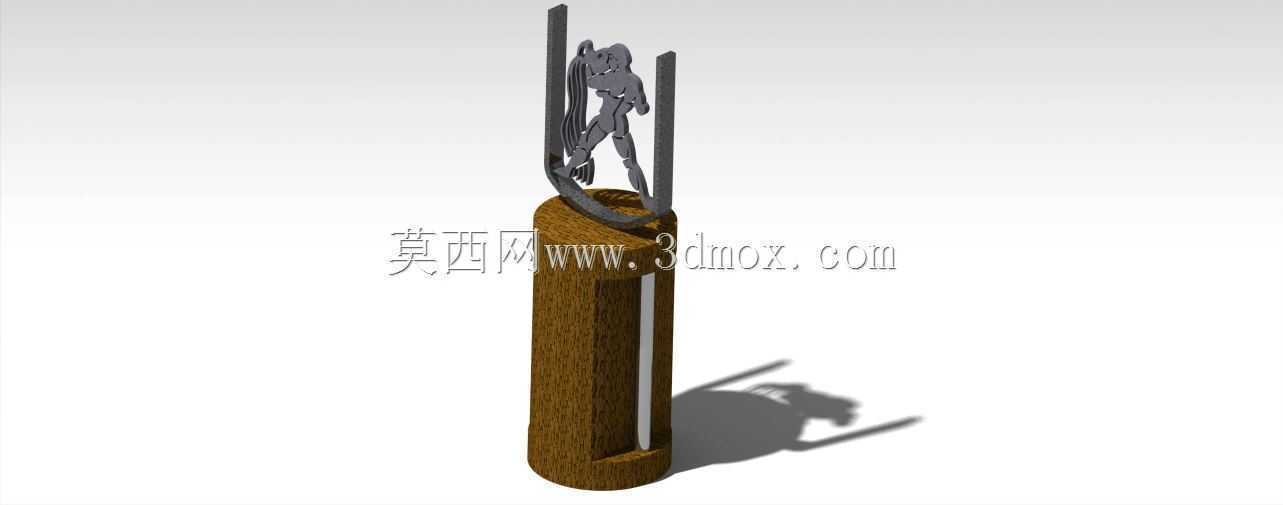

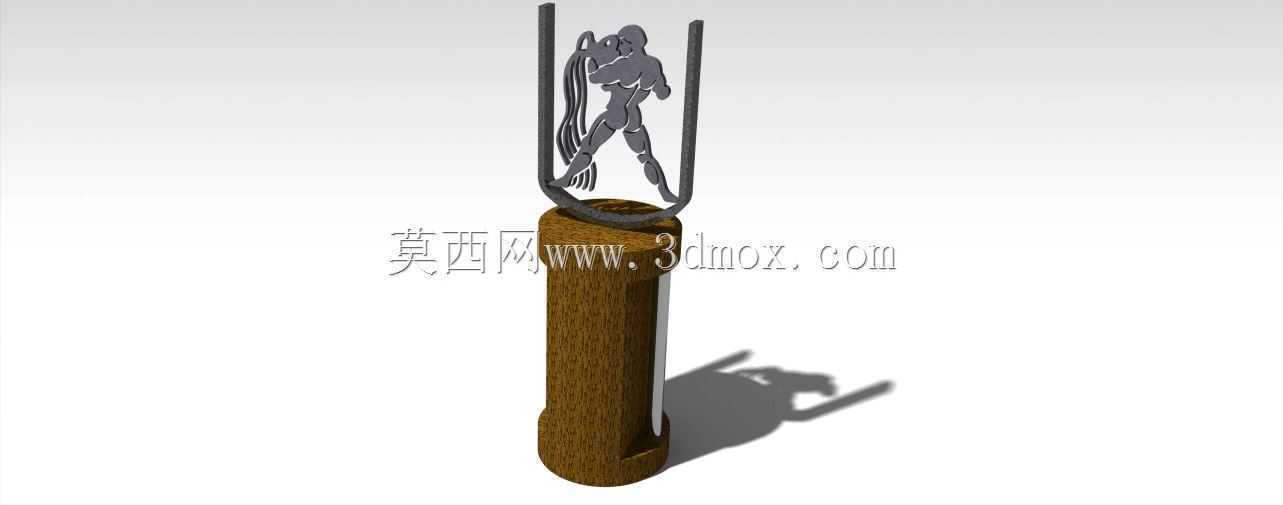

　　这款立式水瓶放置支架，最初的设计切入点是桌面场景的置物需求与装饰属性的结合，日常办公桌面、家居休闲区台面、户外露营折叠桌的置物场景中，普通水瓶放置结构往往只具备单一的承托功能，要么造型过于工业化与周边陈设格格不入，要么固定结构稳定性不足，容易因台面磕碰导致水瓶倾倒洒漏。在结构设计阶段，首先确定了下部柱状承托主体的尺寸边界，柱体直径适配市面主流500-750ml容量瓶装饮用水、运动水瓶的瓶身外径，柱体内部做了深度120mm的沉孔设计，瓶身插入后可完全覆盖瓶身下部三分之一的区域，避免瓶身受侧向力时从支架中滑脱，柱体外表面做了仿木纹的肌理处理，并非单纯的外观装饰，肌理纹路可以增加手部握持支架移动时的摩擦力，同时在放置低温冷藏后的水瓶时，

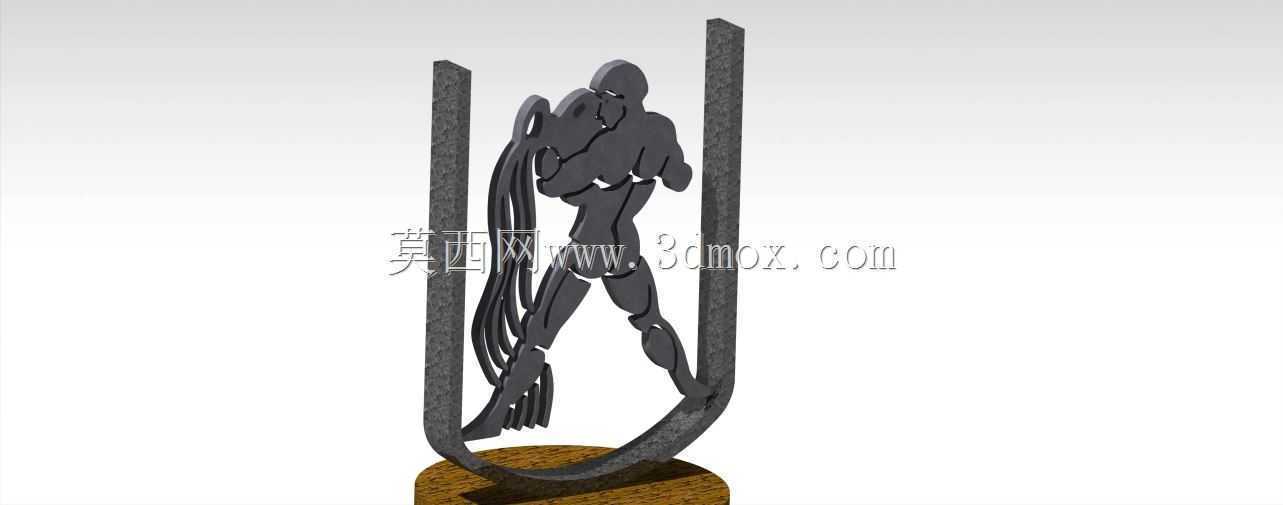

　　柱体可以阻隔瓶身凝结的冷凝水直接接触台面，避免台面积水留下水渍。上部的人形造型支撑框架，采用了双侧竖向杆加底部弧形托的结构形式，两根竖向杆的间距设置为85mm，刚好可以卡住水瓶上部的瓶颈区域，配合底部的弧形托片，在水瓶插入下部柱体后，瓶颈位置刚好落入两根竖杆之间，弧形托片贴合瓶颈下部的锥面，形成上下两点的限位结构，即使支架受到横向的碰撞冲击力，水瓶也不会从上部脱出。人形造型的设计并非单纯的装饰元素，人形轮廓的厚度与两侧竖杆保持一致，在不额外增加材料用量的前提下，提升了上部框架的整体抗扭刚度，避免竖杆长期受瓶身侧向力出现向外张开的塑性变形，人形的肢体轮廓做了全圆角过渡处理，没有尖锐的棱角，日常使用中不会剐蹭手部或者刮伤周边的物品。

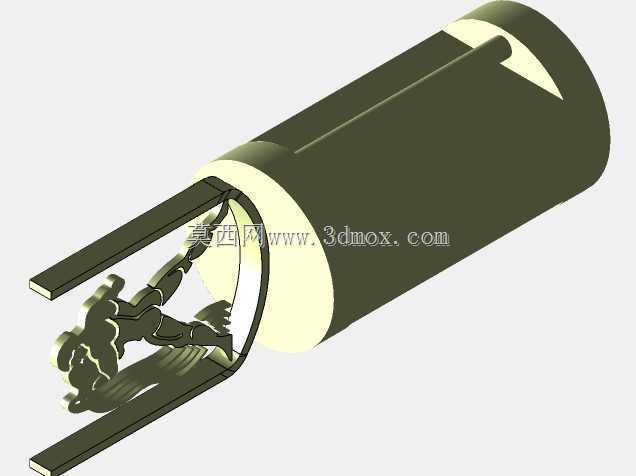

　　在安装与放置边界上，整个支架的底部做了直径略大于柱体的平底结构，底部平面的平面度控制在0.2mm以内，放置在玻璃、木质、石材等常见材质的平整台面上时，不会出现晃动摇摆的情况，整个支架的总高度控制在280mm，放置在桌面时不会遮挡电脑显示器的下方视线，也不会与桌面上方的吊柜、置物架层板产生空间干涉。实际使用场景中，除了常规的桌面放置水瓶的功能，这款支架也可以适配同直径的长柄雨伞、小型手持手电筒等柱状物品的临时放置，上部的框架结构还可以临时悬挂便签条、小型挂饰等轻量化物件，拓展了使用场景。在结构建模阶段，针对上下两部分的连接位置做了加强处理，柱体顶部与上部框架的衔接处做了R5的圆角过渡，避免应力集中导致连接处断裂，

　　整个支架的壁厚统一设置为2.5mm，既保证了整体结构的强度，也控制了整体的重量，单手握持移动时不会有过重的负担。针对不同的使用场景，柱体的沉孔深度可以根据实际放置的物品长度做适应性调整，比如放置较短的罐装饮品时，可以在沉孔内增加适配的衬套，缩小承托孔径，避免罐体在孔内晃动。上部的人形造型在建模时做了独立的曲面组处理，后续如果需要调整造型风格，可以直接替换上部的曲面结构，不需要改动下部的承托柱体结构，提升了设计的复用性，能够适配不同的装饰风格需求，比如针对儿童使用场景可以替换为卡通形象，针对商务场景可以替换为简约几何造型，不需要重新开模制作下部的承托结构，有效降低了衍生产品的开发成本。在实际的受力验证中，整个支架可以承受1.5倍满载水瓶重量的侧向冲击力，不会出现倾覆或者结构变形的情况，底部的平底结构与台面之间的静摩擦系数足够，日常拿取水瓶时不会带动支架移位。
