楔形自锁式手动夹持夹具结构设计

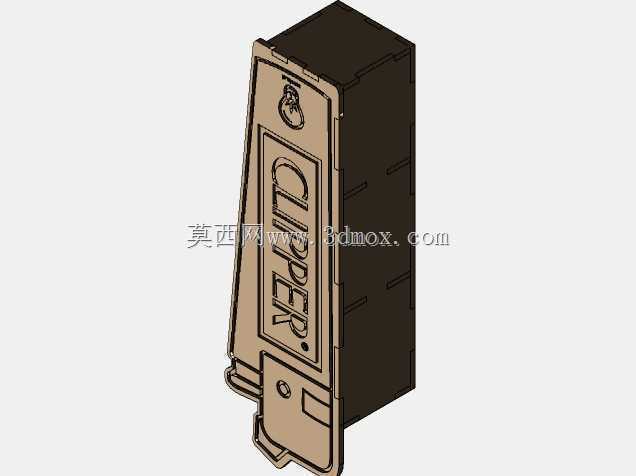

　　这款手动夹持夹具的结构设计，核心围绕小空间内的快速装夹需求展开，在轻工装配、小型工件定位、线束固定、桌面工位工装等场景下有很高的适配性。从结构布局来看，整体采用窄长楔形的壳体设计，主体外壳为一体式注塑或钣金折弯成型的封闭腔体，内部容纳自锁楔形推块与复位弹性件，正面外露的夹持推块表面做了防滑纹理处理，对应面的壳体边缘做了圆弧过渡，避免装夹过程中刮伤工件表面。

　　从功能实现逻辑上，该夹具依靠楔形面的自锁角度实现夹持后的位置保持，不需要额外的锁紧机构，操作人员单指推动侧面的推钮即可带动内部楔形块位移，张开夹持口，放入工件后松开推钮，内部弹性件推动楔形块复位，依靠楔形面的增力效应将工件压紧在固定夹持面上，楔形面的倾斜角度经过反复校核，控制在摩擦角范围内，保证夹持状态下不会因为工件的反作用力出现松脱，同时推动解锁的推力控制在15N以内，符合单手操作的人机工程要求，长时间操作不会产生明显的手部疲劳。

　　在安装边界设计上，夹具背部做了平直的安装基准面，预留了两个沉头安装孔位，可以直接通过螺丝固定在工装板、设备机架或者桌面工位板上，安装孔的孔距按照通用工装板的标准孔距设计，不需要额外做转接件即可完成装配。整体外形的宽度控制在20mm以内，长度方向尺寸不超过120mm，厚度方向仅35mm，在多工位并排布置的场景下，相邻夹具之间不会产生干涉，可以实现高密度的工位排布，充分利用工装台的安装空间。

　　设计过程中重点考虑了长期使用的磨损补偿问题，内部楔形块与壳体的配合面预留了0.1mm的磨损间隙，夹持块采用可拆卸的嵌装结构，当夹持面出现磨损后，可以直接更换前端的夹持嵌块，不需要更换整个夹具主体，降低了长期使用的维护成本。壳体的边角位置全部做了R2以上的圆角处理，没有尖锐的棱角，避免操作人员在装配过程中被划伤，符合车间作业的安全设计要求。

　　从实际使用场景的适配性来看，该夹具可以夹持厚度在1mm到15mm之间的片状、条状工件，比如PCB板、小型塑料壳体、线束端子、薄金属片等，夹持力可以通过更换内部不同刚度的弹性件进行调整，针对易碎的薄壁塑料件，可以更换刚度较低的弹簧，避免夹持力过大造成工件变形；针对需要较大夹紧力的金属工件，可以更换刚度更高的弹簧，保证装夹的可靠性。夹具的正面做了标识区域，可以粘贴工位编号或者夹持规格标识，方便多工位场景下的管理与区分。

　　在结构的可靠性设计上，内部的滑动配合面全部做了导向筋设计，楔形块在壳体内的滑动行程被严格限制，不会出现超行程脱出的问题，推钮与楔形块之间采用卡扣式连接，装配时不需要额外的紧固件，直接卡入即可完成组装，提升了生产装配的效率。壳体的上下盖采用超声波焊接或者卡扣配合的方式连接，不需要螺丝固定，整体外观整洁，没有外露的紧固件，不容易积尘，在有少量粉尘的装配车间环境下也能长期稳定工作，不会因为粉尘进入配合面造成卡滞。
