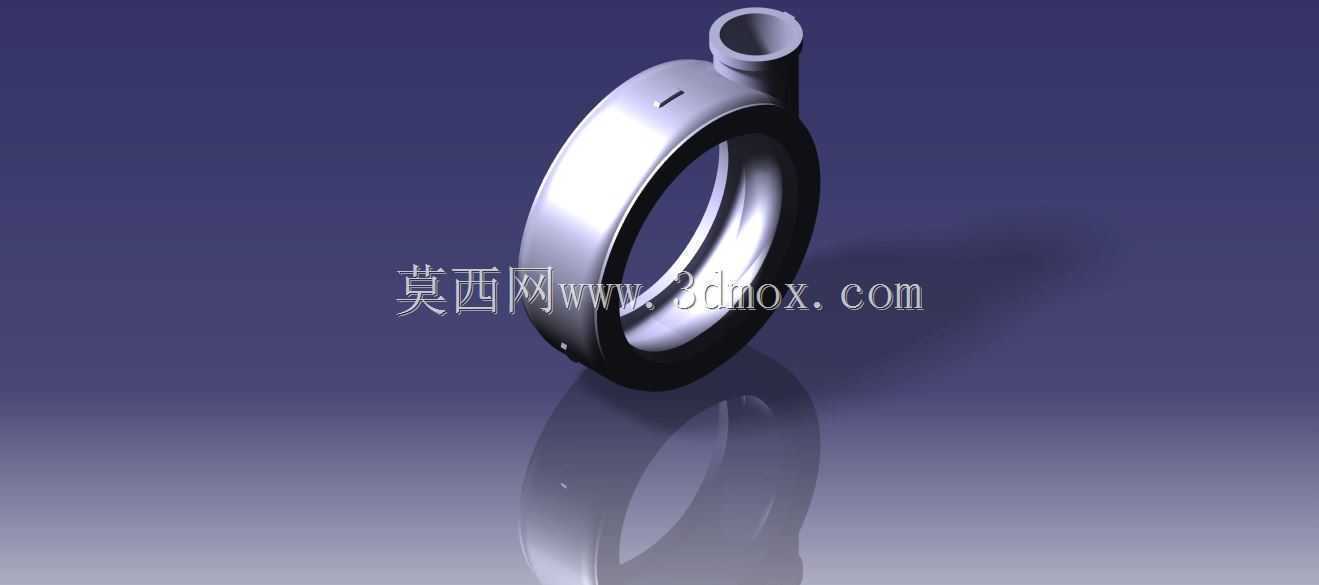

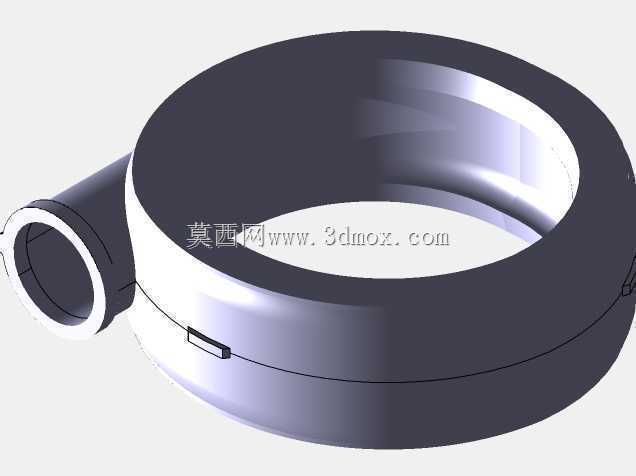

蜗壳泵流体过流壳体结构三维建模

　　蜗壳作为离心泵核心的过流承压壳体，在市政供水、化工流体输送、农田排灌、暖通循环等场景中承担着收集叶轮甩出流体、将流体动能平稳转化为压能、引导流体进入排出管路的关键作用，其结构设计的合理性直接决定整泵的运行效率、振动水平与承压可靠性。从结构功能逻辑来看，蜗壳的螺旋形流道需要匹配对应叶轮的出口流速分布，沿叶轮旋转方向的过流断面面积需按照等速度矩原则逐步扩大，避免流道内出现涡流、脱流等不良流态，降低水力损失。建模过程中首先要确定蜗壳的基圆直径，该尺寸需略大于叶轮出口直径，预留足够的间隙避免叶轮转动时与壳体发生刮蹭，同时间隙值不能过大，否则会造成大量流体在间隙内循环，拉低整泵效率。蜗壳的断面形态从靠近隔舌的位置开始，沿着螺旋线方向逐步扩张，

　　每个计算断面的过流面积需要匹配对应位置的设计流量，确保流道内流体流速保持在合理区间，常规清水输送工况下蜗壳内流速控制在3-5m/s区间，针对含固体颗粒的输送工况则需要适当放大过流断面，降低流速减少壳体磨损。隔舌作为蜗壳与出口扩散段的衔接部位，是整个蜗壳设计的核心难点，隔舌的安放角、与叶轮的间隙、圆角大小直接影响泵的水力性能与运行噪声，间隙过小容易在小流量工况下产生旋转失速，引发机组振动，间隙过大则会增加水力损失，降低泵的最高效率点效率，建模时需要对隔舌部位做平滑过渡处理，避免出现锐角结构造成应力集中，同时减少流体经过时的局部冲击损失。蜗壳顶部的出口管段采用扩散锥形结构，扩散角通常控制在8°-12°区间，

　　角度过大会造成扩散段内流体脱流，角度过小则会增加出口段长度，提升壳体整体重量与材料成本，扩散段的长度需要保证流体从蜗壳螺旋流道进入排出管路时，流速平稳降低到管路系统允许的流速范围内，减少出口管路的沿程损失。从安装边界来看，蜗壳的进口端需要匹配泵体的前盖或者吸入段的连接法兰，法兰的螺栓孔分布、密封面形式需要对应匹配的管路压力等级，承压壳体的壁厚需要根据设计压力、材料许用应力计算确定，针对高压工况还需要在蜗壳外壁设置加强筋结构，提升壳体的刚性，避免承压运行时出现过大变形导致密封失效。蜗壳的底部通常会设置泄放孔接口，用于停机时排空泵腔内积液，防止冬季冻裂或者长期停运时内部介质沉积结垢，部分带保温要求的输送工况，

　　还需要在蜗壳外壁预留保温层安装空间，或者设计带夹套的双层壳体结构，满足高温或低温介质的输送保温需求。建模过程中需要重点关注流道表面的平滑度，所有过流面的衔接位置都要做相切过渡，避免出现台阶、凸起等结构破坏流态，壳体的壁厚要保持均匀，避免出现局部壁厚突变造成铸造时出现缩孔、缩松等缺陷，针对需要机械加工的密封面、安装配合面，建模时要预留足够的加工余量，同时考虑铸造拔模斜度，确保后续生产制造的工艺可行性。蜗壳的整体重心位置需要匹配泵脚的安装位置，保证泵组安装后的稳定性，避免运行时因重心偏移产生额外的振动载荷，连接法兰的密封面平面度、螺栓孔的位置度都需要在建模时设定合理的形位公差要求，确保现场安装时能够与相邻部件精准对接。
