小型有刷驱动隔膜式真空气泵三维结构

　　做小型气路系统选型的时候，这类微型隔膜真空泵的出镜率其实非常高，不像大型水环泵或者旋片泵需要配套油路、水冷或者固定安装基座，它本身就是集成了驱动电机与泵头的一体化组件，在便携检测设备、台式小型实验装置、医疗采样器械这类对安装空间、自重有严格限制的场景里，几乎是负压发生单元的首选方案。

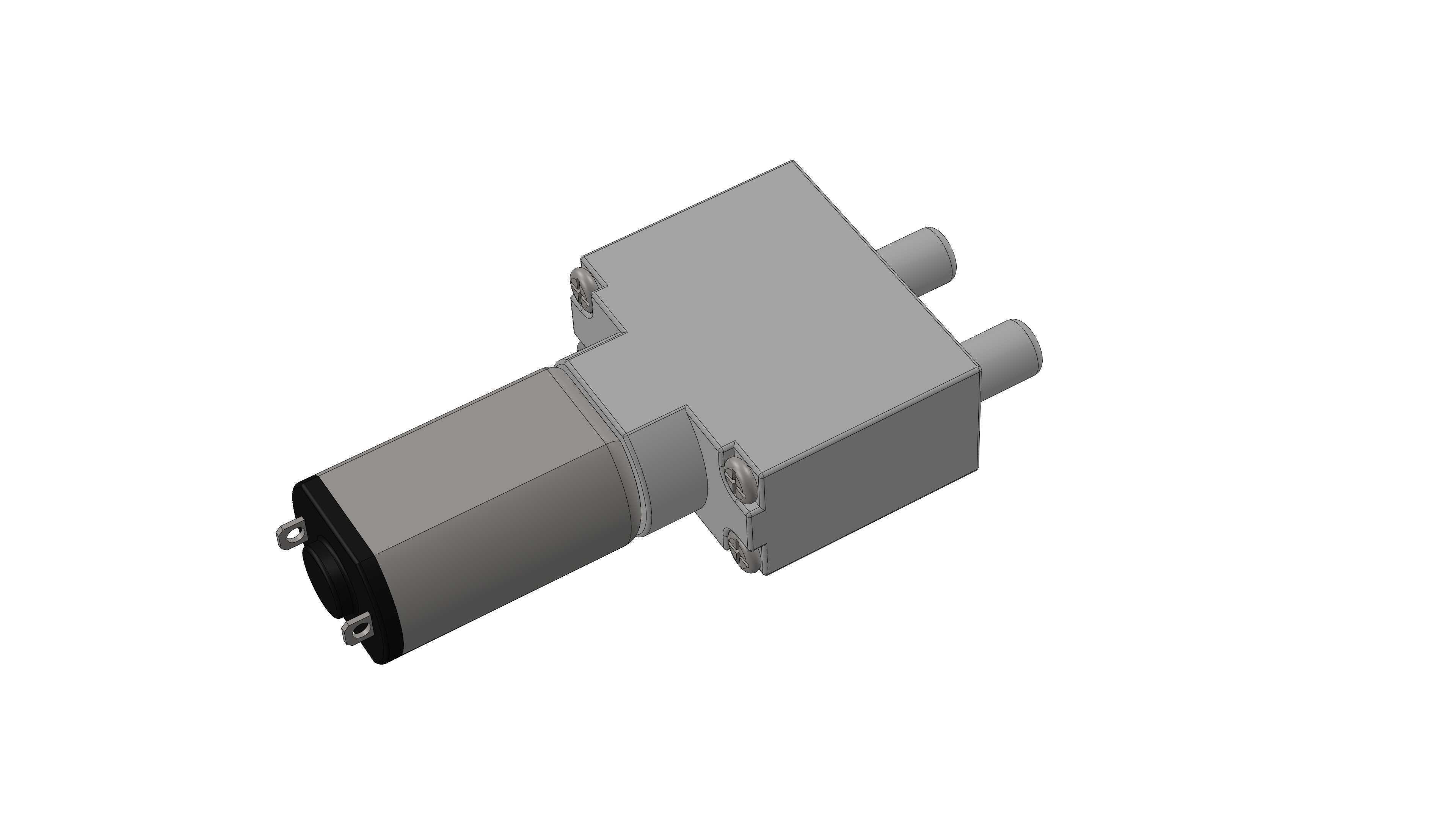

　　从结构拆分来看，这个模型完整还原了有刷直流电机与隔膜泵头直连的布局，电机输出轴直接带动泵头内部的偏心轮，不需要额外设置联轴器或者减速结构，偏心轮转动时带动橡胶隔膜做往复形变，通过泵腔内部的单向阀组完成气流的定向输送，既可以在抽气端形成稳定负压，也能在排气端输出小流量正压，这种结构没有滑动密封件的摩擦损耗，泵腔内部不需要加注润滑油，输出的气流不会携带油雾，对于气路洁净度有要求的场景，比如气相分析仪器的气路采样、美容仪器的负压吸附模块，这种无油设计能省去后续气路过滤的很多麻烦。

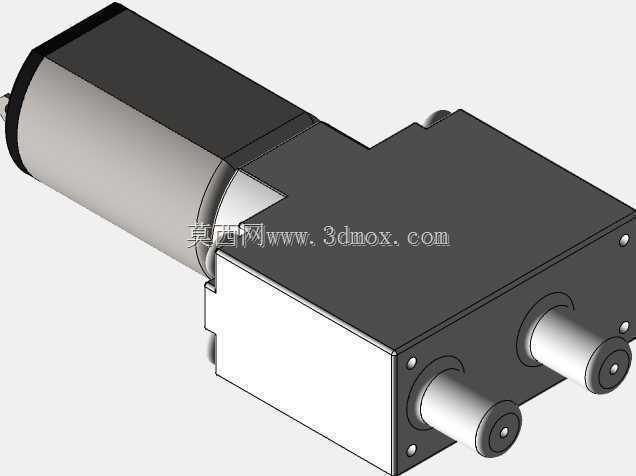

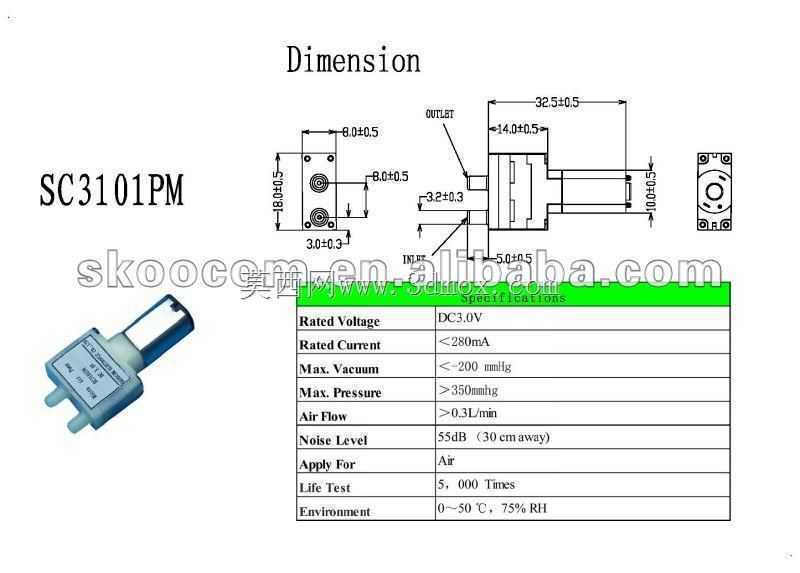

　　设计的时候首先要考虑的是安装边界的匹配，整个组件的外形是电机段圆柱加泵头段方块的组合结构，泵头侧面伸出两个平行的气嘴接口，分别对应抽气与排气通路，建模时特意保留了泵头外壳上的固定卡扣细节，还有电机尾部的两个供电插片，这些细节在做装配干涉检查的时候非常关键——很多新手建模的时候容易忽略供电插片的伸出长度，实际装配时才发现插片和旁边的结构件顶死，或者气嘴的朝向和设备内部的气管走向冲突，不得不重新调整泵体的安装角度。泵头的方形壳体上预留的几个安装凸台，是用来打螺丝固定到设备内部安装板的，凸台的高度刚好避开泵头内部的运动部件，安装时螺丝的拧入深度也做了限位，不会因为螺丝过长顶穿泵壳损坏内部的隔膜或者阀片。

　　实际应用中这类泵的负载特性需要提前匹配，它的负压上限一般能到几十千帕，流量不大但输出压力稳定，因为是有刷电机驱动，供电匹配简单，不需要复杂的驱动电路，直接通对应电压的直流电就能工作，调速也只需要调整供电电压即可，对于成本敏感的量产设备来说，这种方案的BOM成本和调试难度都比无刷驱动的方案低很多。做结构设计的时候还要考虑振动的传递问题，因为隔膜往复运动加上电机本身的转动，整机运行时会有小幅振动，所以安装的时候一般会在固定凸台和安装板之间加橡胶减震垫，模型里的泵壳壁厚、电机与泵头的连接卡扣强度，都是按照实际量产的尺寸还原的，卡扣的扣合量刚好能承受电机运行时的拉扯力，不会因为长期振动出现泵头和电机松脱的问题。

　　气嘴的尺寸是按照常用的微型气管规格做的，一般适配3mm或者4mm内径的软气管，装配时直接把气管插在气嘴上，外加一个管箍就能实现可靠密封，不需要额外做螺纹密封或者快插结构，进一步压缩了整体的安装空间。电机尾部的插片间距、宽度也符合通用的接插件规格，选型配套接插件的时候不需要单独开模，直接选用市售的标准端子就能完成接线。很多人做小型设备的气路设计时，容易把泵的安装位置放在靠近敏感传感器的地方，实际上这类有刷电机运行时会有轻微的电磁干扰，建模的时候可以提前预留出屏蔽层的安装空间，或者把泵的安装位置和传感器模块错开一定距离，减少电磁干扰对采样精度的影响。另外泵的排气方向也要在装配时确认，不要让排气口对着设备内部的电路板或者精密结构，避免长期排气带的少量灰尘堆积在元器件上影响设备寿命。

　　从建模的细节来看，泵头的合模线、电机外壳的压接缝隙都做了还原，这些细节在做设备的外观渲染、装配工艺模拟的时候能提升整体的真实感，尤其是做内部结构的爆炸图演示时，各个部件的配合边界清晰，能直接用来指导生产装配的作业流程，不需要再重新核对各个部件的配合尺寸。对于需要做小型负压系统设计的工程师来说，这个模型可以直接导入装配体中做干涉检查、安装位置排布，省去了从零开始测绘建模的时间，也能避免因为手动测绘的尺寸误差导致后续开模或者装配出现问题。
