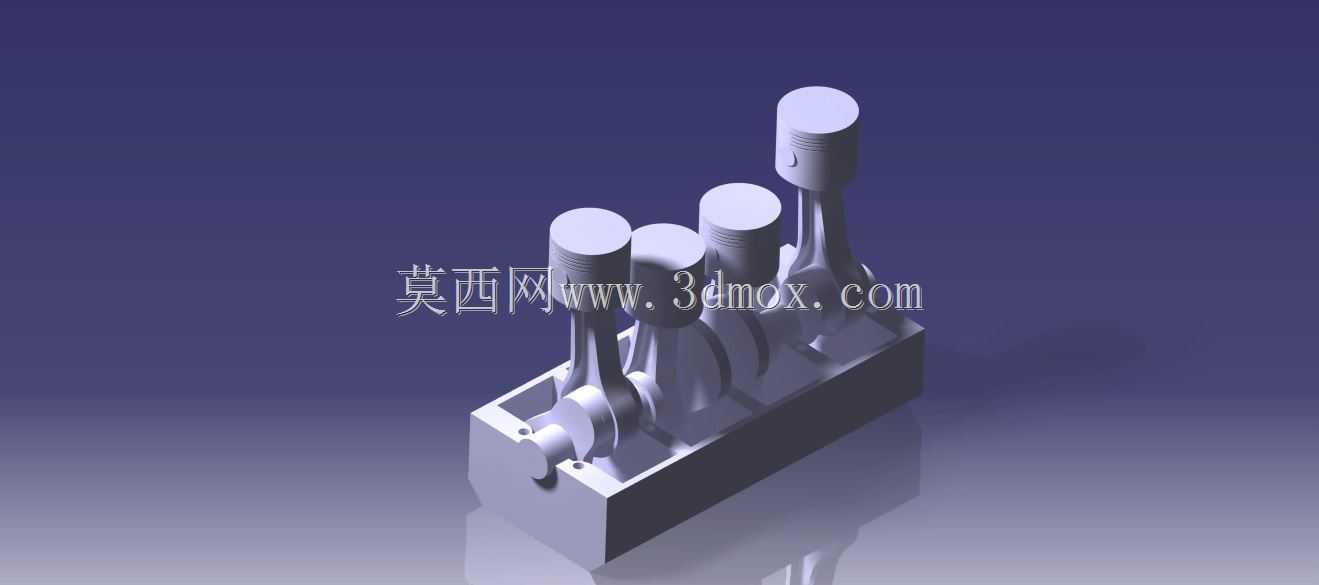

圆柱类回转结构机械构件三维设计

　　在流体输送、物料转运、旋转传动类设备的结构搭建中，圆柱类回转构件是应用覆盖度极高的基础零件，从车间生产线的辊道输送辊筒，到液压系统的缸体基体，再到通风管路的连接筒段，这类构件的设计合理性直接影响整套设备的运行稳定性与装配精度。做这类回转件的三维建模时，首先要锚定实际安装场景的边界约束，比如用于输送线的辊筒类圆柱构件，需要先匹配生产线的机架安装跨距，确定构件的有效支撑长度，两端轴颈的尺寸要和带座轴承的内孔公差带严格对应，避免装配时出现过盈量过大压装困难，或者间隙过大运行时出现径向跳动的问题。如果是作为流体通道的圆筒类构件，壁厚的取值要结合输送介质的工作压力计算，低压通风场景下可以选取较薄的壁厚降低整体重量，高压液压或者化工介质输送场景下，除了增加壁厚，还要在筒壁的进出料接口位置做局部加厚处理，避免应力集中导致的焊缝开裂或者筒体变形。

　　从设计思路上来说，这类圆柱构件不需要做过于复杂的异形曲面，核心要把控的是回转面的同轴度公差，尤其是两端带安装轴颈的结构，建模时要保证各段回转特征的轴线完全重合，否则后续出工程图标注形位公差时，很容易出现基准不统一的问题，生产加工出来的零件装到设备上，会出现转动卡滞、密封件偏磨泄漏的问题。如果是用于传动场景的圆柱构件，比如传动轴类的圆柱结构，还要考虑键槽的开设位置，键槽的宽度要和对应传动件的键宽匹配，深度要符合标准件的安装要求，同时键槽的边角要做退刀槽设计，方便铣削加工时刀具退出，也能减少热处理时的应力集中点，降低零件使用过程中断裂的风险。

　　实际选型应用时，不同场景下的圆柱构件细节差异很大，比如用于物料筛分设备的圆柱辊子，表面需要根据物料的摩擦系数做相应处理，输送光滑颗粒物的时候可以在圆柱表面增加滚花或者包覆橡胶层，增大摩擦力避免物料打滑；如果是用于洁净环境的输送辊筒，圆柱表面要做抛光处理，减少物料残留，方便日常清洁维护。作为管路连接使用的圆筒构件，两端的连接法兰尺寸要和对应通径的标准法兰匹配，螺栓孔的分布圆直径、孔位数量都要严格遵循管路标准，避免现场安装时出现孔位不对无法对接的问题。建模过程中还要考虑零件的加工工艺性，比如长径比过大的圆柱构件，要在合适的位置增加工艺中心孔，方便车床加工时的装夹定位，也方便后续动平衡校正时的基准找正；壁厚不均匀的圆筒结构，要在壁厚变化的位置做过渡圆角，避免热处理时因为冷却速度不一致出现变形或者裂纹。

　　很多刚入行的结构设计人员做这类零件时，容易只关注外形尺寸，忽略安装边界的细节，比如圆柱构件两端的倒角尺寸，如果倒角过小，装配时很难顺利插入轴承或者法兰的内孔，倒角过大又会导致密封件的压缩量不够，出现密封失效的问题。还有用于旋转工况的圆柱构件，要提前计算好零件的转动惯量，和配套驱动电机的输出扭矩匹配，避免出现电机选型过小带不动负载，或者选型过大造成能源浪费的问题。如果是在高温环境下使用的圆柱构件，建模时还要考虑材料的热膨胀量，预留合适的轴向伸缩间隙，避免温度升高后零件膨胀顶死两端的支撑结构，造成设备损坏。这类看似结构简单的回转类零件，实际上贯穿了机械设计的很多基础准则，从公差配合的选取，到加工工艺的适配，再到实际工况的载荷校核，每一个细节的疏漏都可能导致现场运行出现故障，做三维建模的时候不能只画个圆柱外形就草草了事，要结合实际使用场景把每一处结构细节都落实到位，才能保证后续生产、装配、运行全流程的顺畅。
