简约立式按压香水瓶外观结构设计

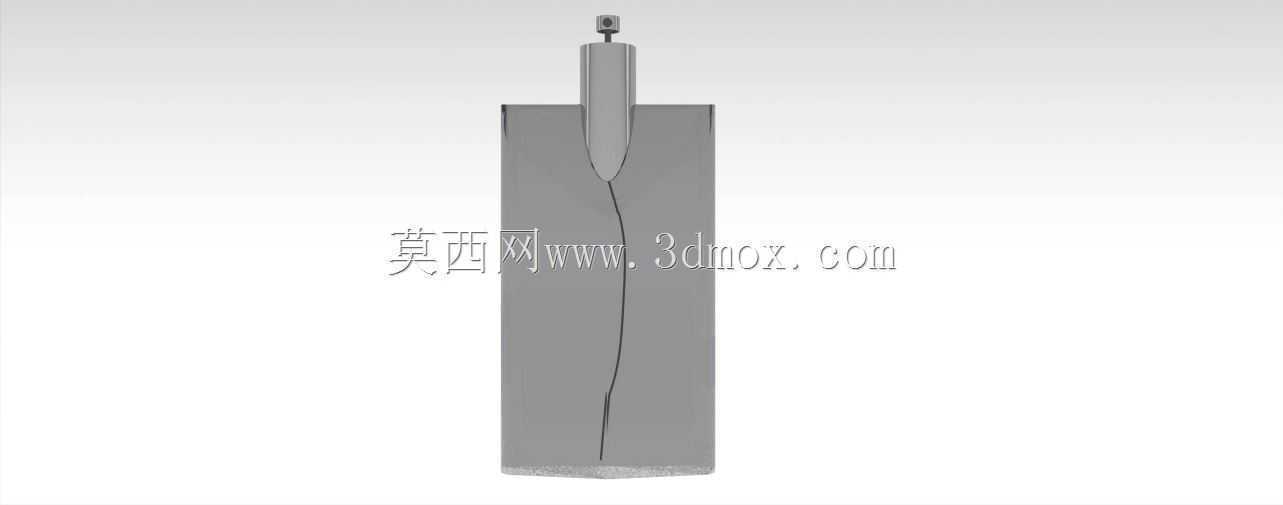

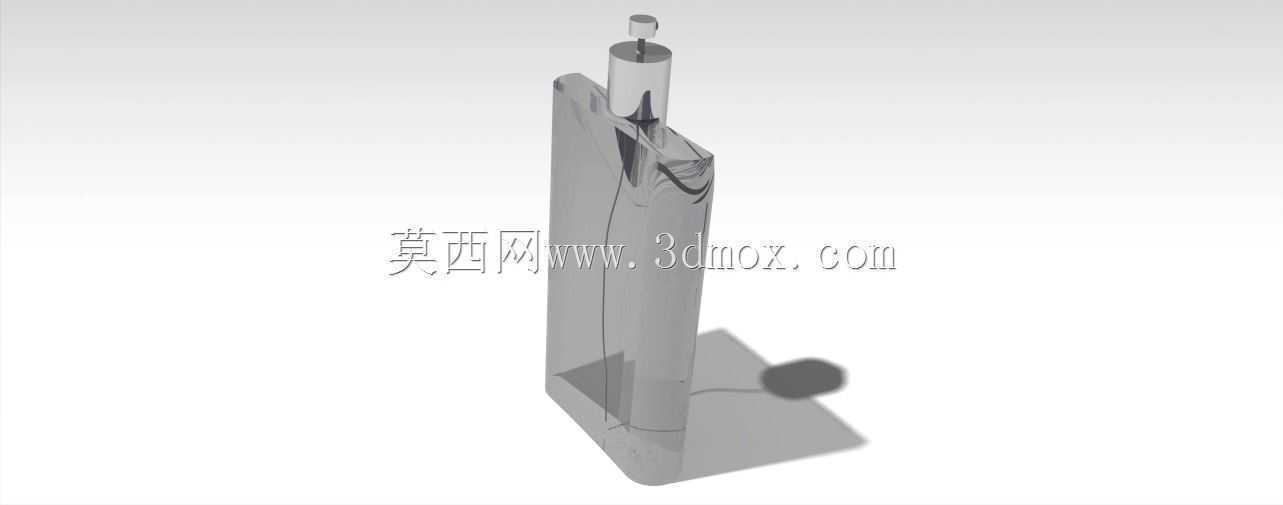

　　这款香水瓶的三维结构设计，核心围绕日化快消品线下陈列、日常握持使用的实际场景展开，没有做冗余的装饰性结构，所有曲面和棱线都服务于实际使用体验与生产落地需求。从结构拆分来看，整体分为外置按压泵头、内储液瓶身、外侧装饰护套三个核心部分，各部件的配合边界在建模阶段就做了公差预留，避免后期开模出现装配干涉。

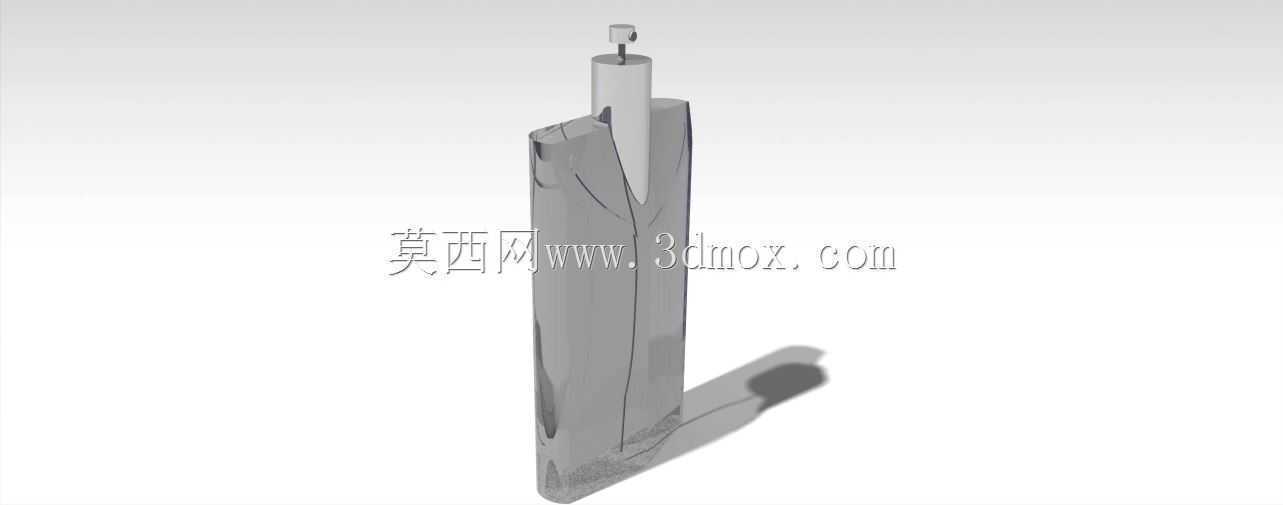

　　设计初期首先考虑的是日常使用的握持手感，瓶身外侧的装饰护套没有采用常规的正圆柱或者方柱造型，而是做了单侧斜切的异形曲面，曲面过渡处做了R0.8的圆角处理，既避免了锐边在注塑生产中出现飞边、应力集中的问题，也能让用户单手握持时手指自然贴合斜切面，不会出现打滑脱手的情况。护套的壁厚控制在1.2mm，既满足PMMA或者ABS材质注塑时的充模要求，也不会因为壁厚过大导致表面出现缩痕，影响外观质感。

　　内储液瓶采用直筒式结构，内径设计为18mm，整体储液容量控制在50ml，匹配主流中端香水的常规容量规格，瓶身和外侧护套之间预留0.3mm的装配间隙，采用卡扣式配合，不需要额外粘接，既方便生产线上的快速装配，也能在后期回收时快速拆分不同材质的部件，符合日化包装的环保要求。储液瓶的瓶口位置做了标准的泵头配合螺纹，螺距1.5mm，和市售常规按压泵头的安装尺寸完全兼容，不需要单独开模定制泵头，能够有效降低整体的生产采购成本。

　　顶部的按压泵头做了隐藏式出液口设计，非按压状态下出液口会被泵头的上盖完全遮挡，避免日常存放时灰尘进入出液通道造成香液污染，泵头的按压行程设计为8mm，按压力度控制在15N左右，既不会因为按压力度过小导致误触漏液，也不会因为力度过大让用户单次按压难以取出足量香液。泵头的吸管长度做了适配性设计，底部距离储液瓶内底0.5mm，能够保证瓶内香液接近用尽时依然可以正常吸出，减少残留浪费。

　　从陈列适配的角度考虑，瓶身整体高度设计为120mm，底部最大宽度35mm，放置在常规的化妆品柜台陈列架上时，不会遮挡后方同层陈列的其他产品，底部做了1mm高度的平底凸边，保证放置时的稳定性，即使台面有轻微倾斜也不会出现倾倒的情况。外侧护套的表面没有做复杂的纹理设计，预留了足够的平面区域用于后期丝印品牌logo或者产品信息，不需要额外做曲面印刷的治具，能够降低后期的包装印刷成本。

　　建模过程中所有的配合面都做了拔模处理，拔模角度统一为1.5度，满足注塑模具的开模要求，没有出现倒扣结构需要额外做滑块的情况，能够有效简化模具结构，降低模具开发的成本与周期。各部件的壁厚都做了均匀性检查，没有出现壁厚突变的区域，避免注塑生产时出现气泡、缺胶等不良问题。从结构可靠性角度，瓶身组装完成后整体的抗跌落高度设计为1.2m，从该高度自由跌落到水泥地面时，外侧护套能够起到缓冲作用，避免内储液瓶直接受冲击出现开裂漏液的情况，满足日化产品的运输与日常使用的可靠性要求。
