六缸星形航空活塞发动机装配结构

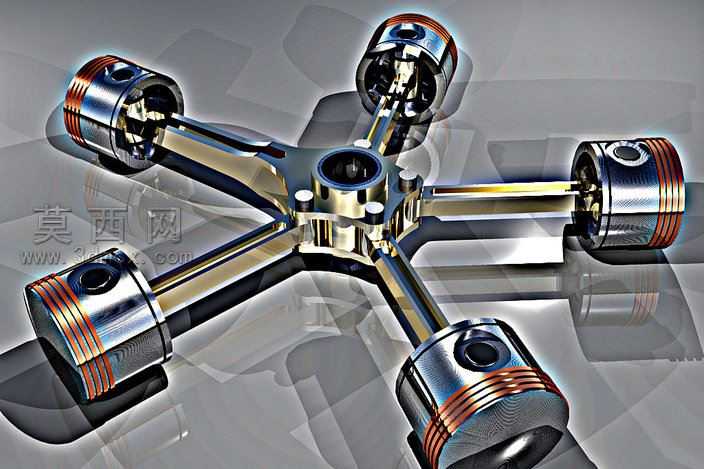

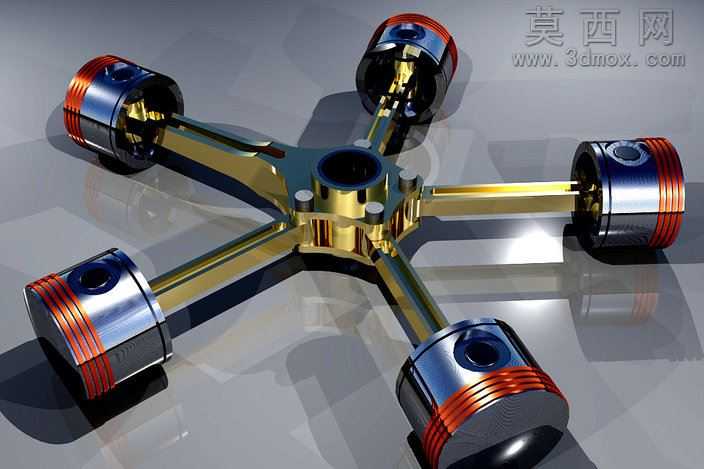

本作品为六缸星形布局的活塞式航空发动机三维装配模型，整体采用径向辐射式排布设计，六个气缸以中心曲轴轴线为圆心均匀分布在同一径向平面内，相较传统直列、V型发动机布局，拥有更紧凑的轴向尺寸，更优的风冷散热条件与更高的功率重量比，适配轻型螺旋桨飞机的动力需求。建模阶段严格遵循星形发动机的机械运动逻辑完成参数化搭建，首先完成中心曲轴主轴颈、曲柄销的回转体建模，保证曲柄销的偏心距符合活塞行程设计要求；随后完成连杆组件的建模，主连杆与中心曲柄销配合，其余五个副连杆通过铰接结构与主连杆的凸缘部位连接，保证六个活塞的往复运动可同步转化为曲轴的旋转输出。活塞部件建模还原了真实活塞的结构细节，包括活塞销座、活塞环槽、顶部燃烧室凹坑结构，活塞环采用分件建模区分气环与油环的结构差异，活塞销与连杆小头、活塞销座的配合间隙按照实际装配公差设定，还原真实的运动副约束关系。气缸部件采用简化的可视化建模，重点突出与活塞的配合关系以及散热鳍片的结构特征，保证装配后可直观呈现气缸的径向排布逻辑。材质与渲染阶段，针对不同零部件做了差异化的材质表现：曲轴、连杆等承力钢构件采用抛光金属材质，调整金属度与粗糙度参数模拟合金钢表面的冷金属光泽与细微的机加工纹理；活塞主体采用铝合金材质，表面做轻微的磨砂阳极氧化质感，活塞环采用高反光的镀铬材质，与活塞主体形成明确的材质区分；活塞销采用渗碳硬化钢材质，表面呈现高硬度的亮金属质感。场景布光采用多盏区域光从不同径向角度照射，配合高反射率的地面环境，充分凸显金属部件的反光层次与结构轮廓，阴影采用软阴影设置，避免生硬阴影遮挡装配结构细节。装配关系完全还原实际发动机的装配逻辑，所有运动副添加了正确的约束关系，可直接用于运动仿真演示，直观展示星形发动机运转时活塞往复、连杆摆动、曲轴旋转的同步运动过程，清晰呈现这类航空发动机的动力传递路径与结构优势，可作为航空动力结构教学、机械原理演示的可视化三维素材。
