简易立式单缸蒸汽引擎结构设计

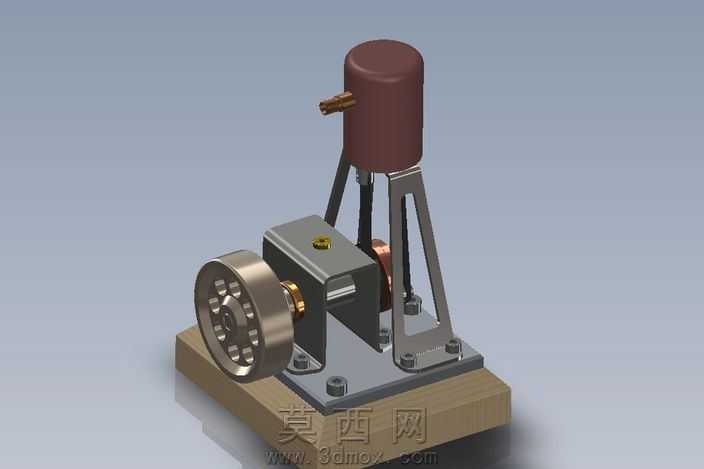

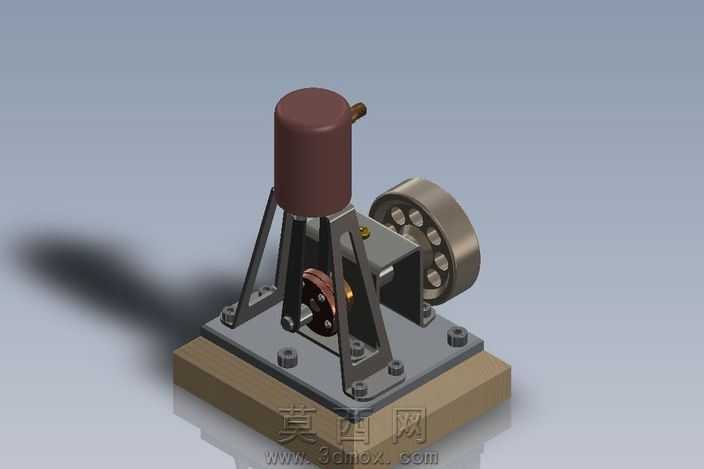

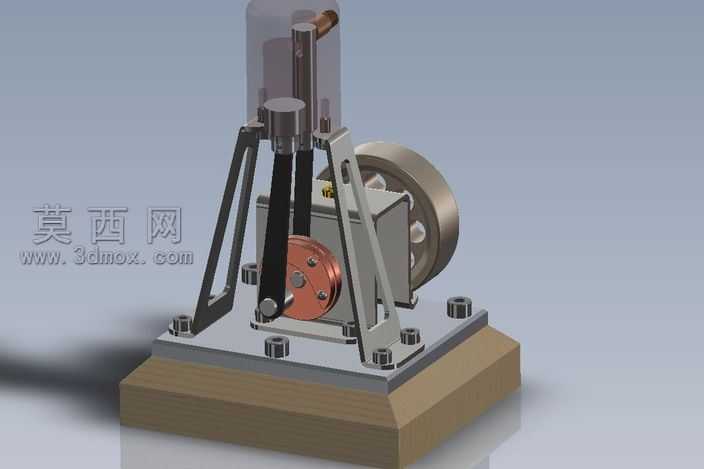

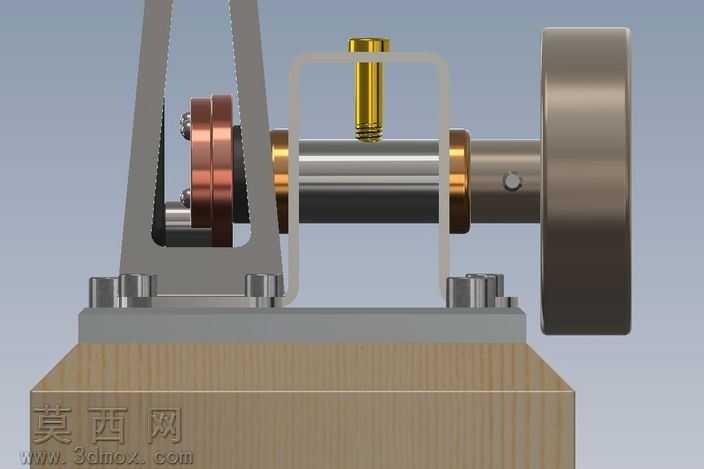

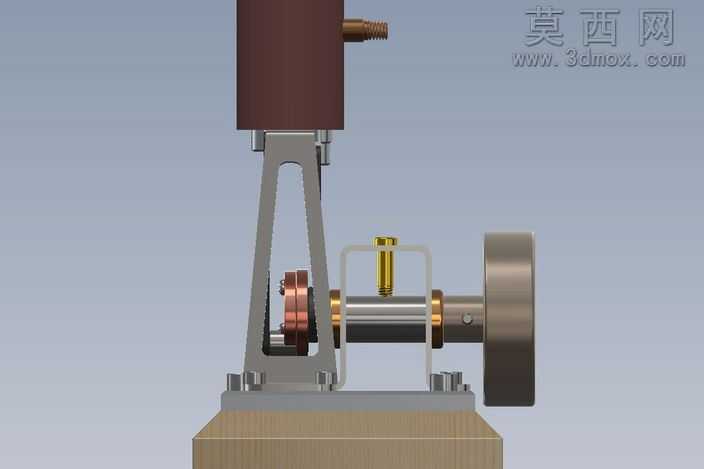

本作品为一款简化设计的立式单缸蒸汽引擎三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对各部件的配合公差、运动干涉做了完整校验，可直接用于运动仿真演示。模型整体采用分层式结构设计，底部为方形实木质感基座，上方搭载金属质感的安装底板，底板通过内六角螺栓实现与基座的稳固连接，保证整机运行时的结构稳定性。核心动力部分为立式布置的单作用气缸，气缸外部做了哑光深棕质感的涂装模拟铸铁缸体的保温层结构，缸体侧面预留进汽接口，用于接入高压蒸汽作为动力源。气缸下方通过三角式支撑立柱固定在安装底板上，支撑结构采用斜向加强筋设计，在降低整体重量的同时保证支撑刚度，避免缸体工作时产生晃动。传动部分集成了曲柄连杆机构与大直径飞轮，曲柄与气缸活塞做同轴心配合，可将活塞的直线往复运动转化为飞轮的旋转运动，飞轮采用辐条式镂空结构，外圈做加厚处理以增大转动惯量，保证动力输出的平顺性，飞轮侧面设置定位销孔用于外接动力输出轴。建模过程中对所有金属部件赋予了不同的材质属性：安装底板、螺栓、支撑结构采用镀锌钢材质，表面做哑光金属处理；飞轮、曲柄部件采用抛光铸钢材质，还原金属加工后的光泽质感；基座采用实木纹理材质，与金属部件形成视觉层次区分。渲染阶段采用柔和的环境漫反射光源，搭配浅灰色纯色背景，突出模型本身的结构细节，阴影做柔化处理避免遮挡部件轮廓。该模型在设计时省略了复杂的配气机构与密封结构，保留蒸汽引擎最核心的动力转换逻辑，整体结构简洁易懂，既可以作为机械原理教学的演示模型，也可用于小型蒸汽机爱好者的参考设计，所有部件均为可编辑参数化特征，使用者可根据需求调整缸径、行程、飞轮直径等参数，适配不同的动力输出需求。
