磁力驱动无泄漏化工离心泵结构

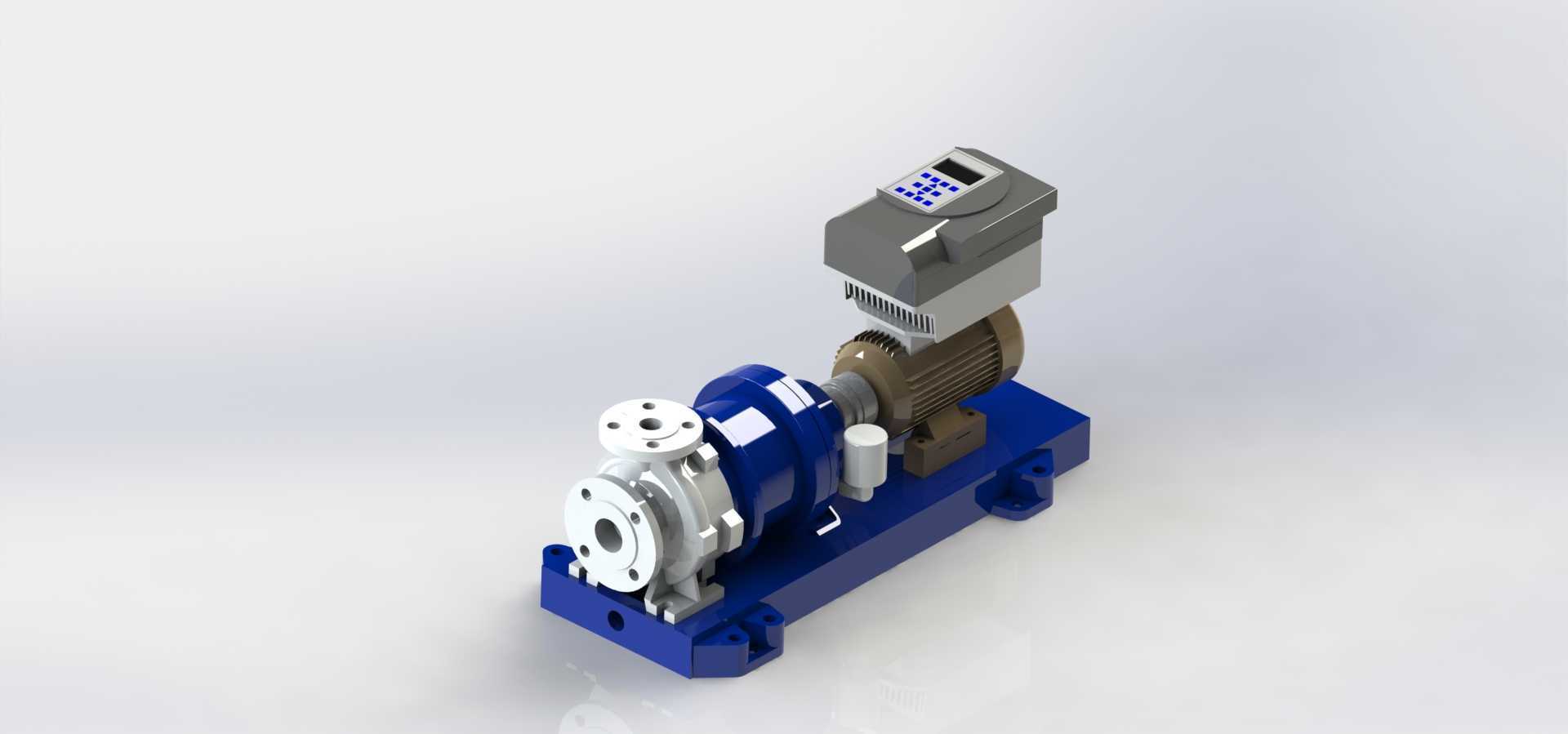

　　这款磁力耦合驱动的化工离心泵，核心设计目标是解决传统机械密封离心泵在输送易燃易爆、有毒有害、高腐蚀性介质时的跑冒滴漏问题，在精细化工、医药合成、石油化工下游精制、特种试剂输送等对密封要求极高的工况中应用广泛。从结构布局来看，整机采用电机与泵头共底座的直联式设计，取消了传统泵组需要额外找正的联轴器结构，磁力耦合器布置在电机输出轴与泵叶轮轴之间，动力传递完全通过永磁体的磁场作用完成，泵腔与外部环境之间不存在动密封点，仅在泵壳与隔离套位置设置静密封，从结构根源上消除了介质泄漏的通道。

　　泵头部分采用后开门式结构设计，过流部件的流道经过水力优化，适配低粘度、不含硬质固体颗粒的洁净化工介质输送，进出口采用法兰连接形式，法兰密封面的加工精度满足化工管路的压力等级要求，可直接对接现场工艺管线。隔离套作为磁力耦合结构的核心承压部件，采用非导磁的耐腐蚀合金材质加工，既要承受泵腔内部的工作压力，又要减少磁场穿过时产生的涡流热损失，设计时在隔离套外侧预留了冷却流道，可通过输送介质自身循环带走涡流产生的热量，避免永磁体高温退磁。

　　驱动端的电机采用标准卧式工业电机配置，顶部集成的控制模块可实现电机运行状态的监测、转速调节与故障保护，无需额外外置控制柜即可完成基础的运行参数设置，适配中小流量、中低扬程的恒压或变量输送工况。整机底座采用一体式铸铁铸造结构，安装脚的位置预留了标准的地脚螺栓孔，安装时仅需要将底座固定在水平的设备基础上，无需反复调整电机与泵轴的同轴度，大幅降低现场安装调试的工作量。

　　从安装边界来看，整机的轴向尺寸控制紧凑，泵头进出口的中心高度、法兰螺栓孔间距均符合通用化工离心泵的安装尺寸标准，可直接替换同参数等级的传统机械密封离心泵，不需要对现场管线和基础做额外改造。泵体的排气、排液口设置在泵壳的上下端位置，方便开机前排气和停机检修时排净泵腔内残留介质，避免残留介质腐蚀泵内部件或者在检修时造成介质泄漏。

　　在功能特性上，这款泵因为没有动密封的磨损问题，日常维护仅需要定期检查轴承润滑状态、监测电机运行电流即可，不需要频繁更换机械密封件，长期运行的维护成本远低于传统密封结构的化工泵。磁力传动的结构还具备过载保护特性，当泵叶轮出现卡滞时，内外磁转子会自动滑脱，不会因为过载烧毁电机，也不会因为扭矩突增造成泵轴或者叶轮损坏。设计过程中针对不同介质的腐蚀特性，过流部件可适配不同的耐腐蚀材质，从普通不锈钢到高合金耐蚀材料均可匹配，覆盖绝大多数酸碱类化工介质的输送需求。

　　需要注意的是，这类磁力泵不适合输送含有铁磁性杂质或者高硬度固体颗粒的介质，铁磁性杂质会被吸附在隔离套内壁，造成磁间隙堵塞、涡流损失增大，严重时会造成磁转子退磁；固体颗粒则会加剧滑动轴承的磨损，造成泵轴偏心、振动增大，因此在入口端通常需要配套安装过滤精度符合要求的过滤器，拦截介质中的杂质。滑动轴承采用碳化硅或者石墨等自润滑材质，依靠输送的介质自身进行润滑和冷却，因此泵运行过程中绝对禁止空转，开机前必须将泵腔内充满介质，排净内部空气，避免滑动轴承干磨损坏。
