schuko接地触头级进冲压模具结构设计

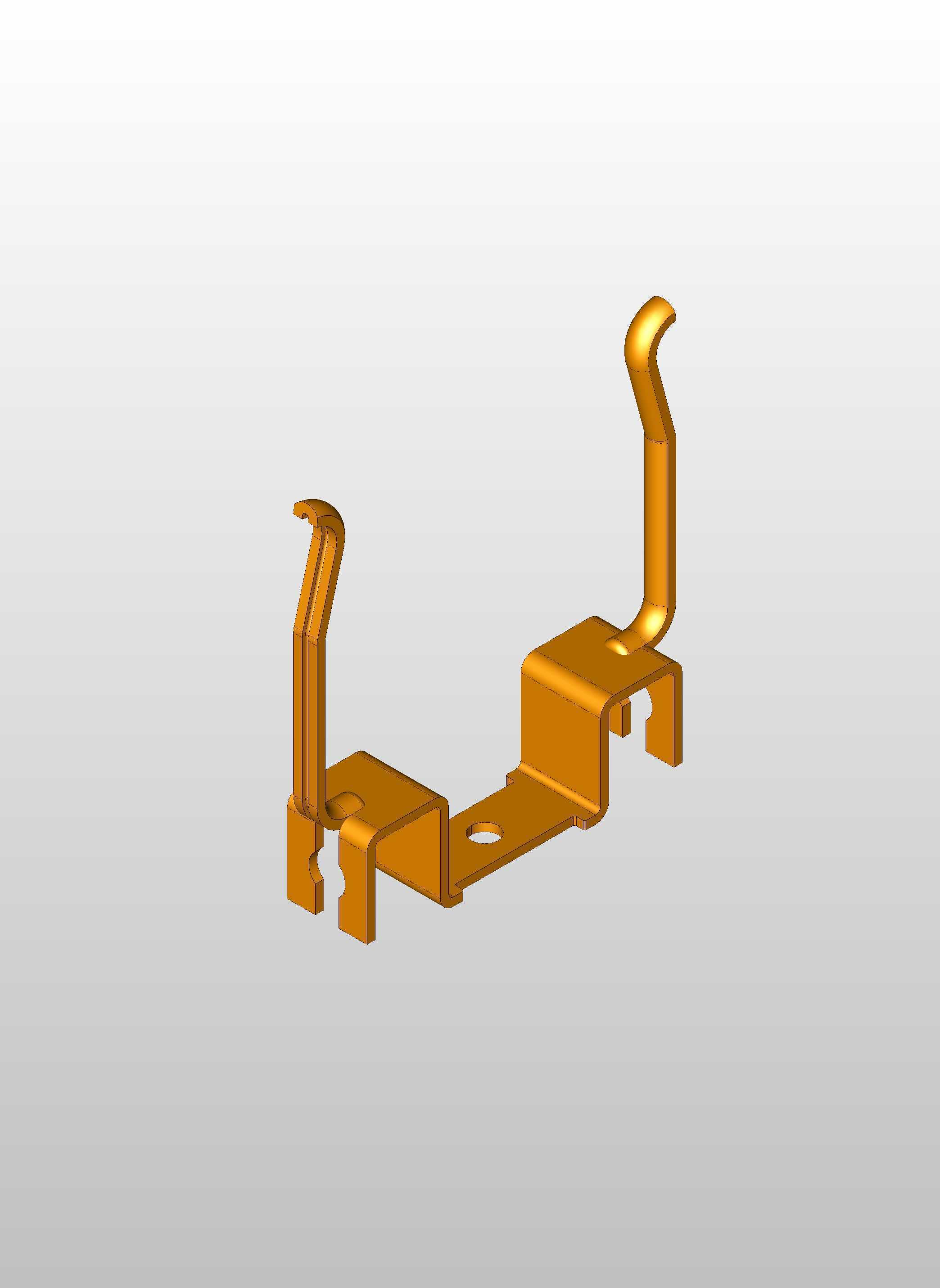

　　这套级进模面向民用低压配电领域的schuko规格接地触头批量生产场景，这类接地触头是欧标墙壁插座、工业耦合器的核心导电接触部件，直接承担接地回路的导通与故障电流泄放功能，对成型后的尺寸一致性、接触平面度、材料回弹控制有极高要求，一旦成型尺寸超差，会直接导致插座插接时接地接触不良，留下用电安全隐患。

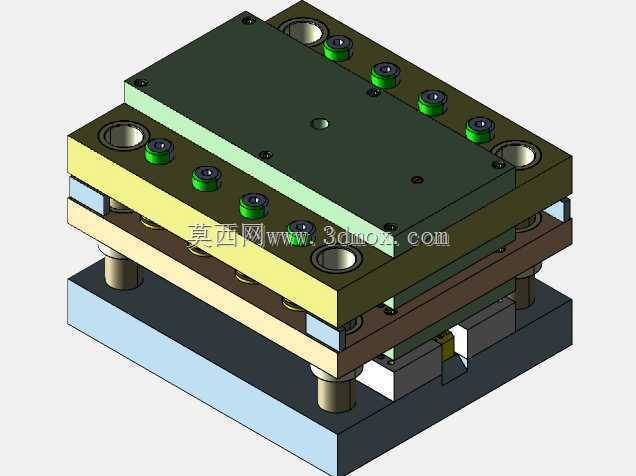

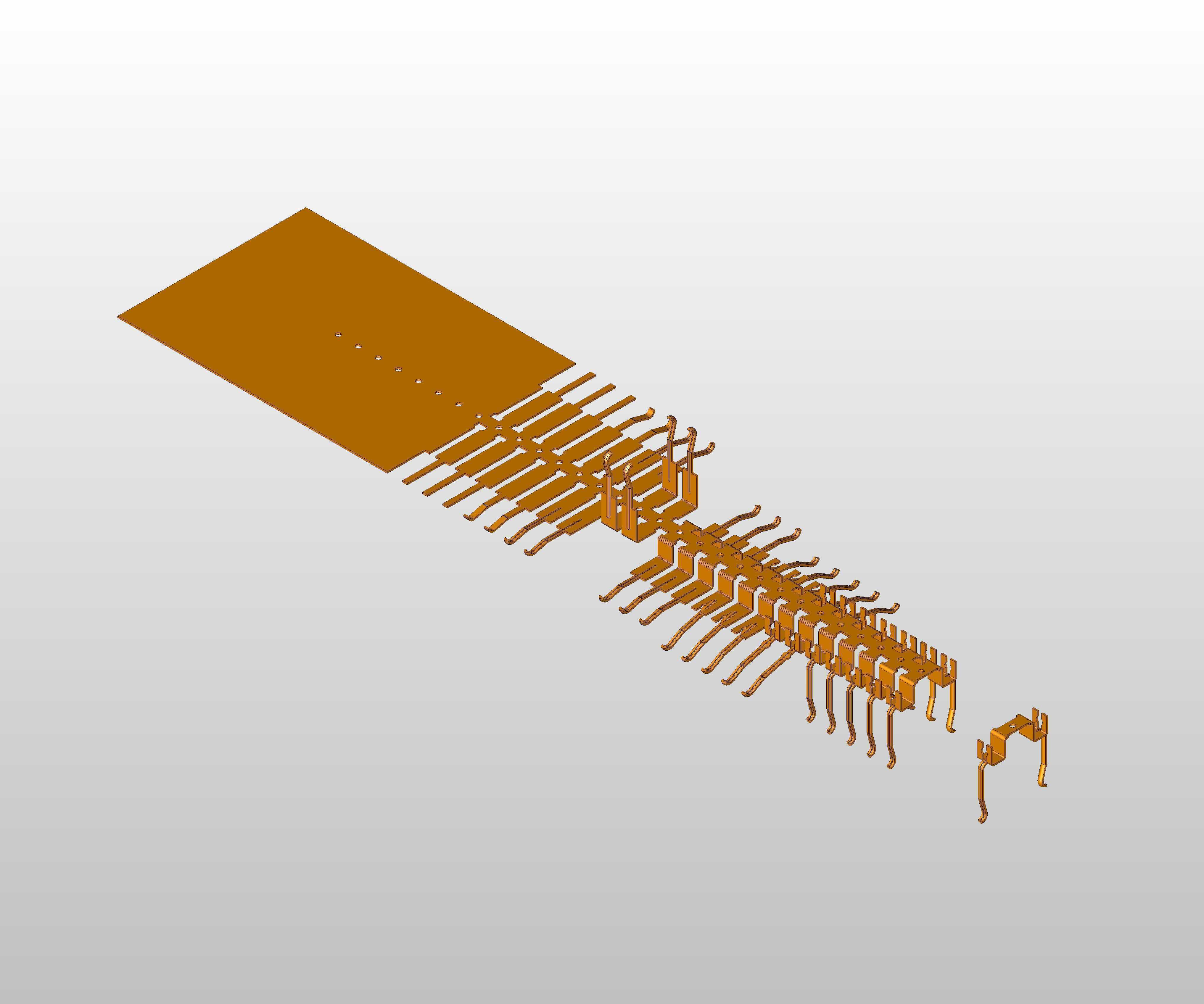

　　从实际生产适配角度看，这套模具适配常规高速冲床的安装接口，模架采用标准四导柱滚珠导向结构，导柱导套配合间隙控制在0.005mm以内，能够承受连续高速冲压时的侧向力，避免长期冲压后上下模偏移导致的零件毛刺过大、尺寸超差问题。整套模具的工位排布遵循冲压工艺的先后逻辑，依次设置了冲导正销孔、冲裁外形余料、一次弯曲成型、二次整形压平、接地触点压铆、工位间步距送料、最终落料的连续工位，料带采用双侧刃粗定位+导正销精定位的组合定位方式，送料步距误差可控制在0.01mm以内，完全满足接地触头这类小尺寸精密五金件的连续冲压精度要求。

　　在功能特性设计上，模具充分考虑了接地触头的实际使用需求：触头的接触平面部位设计了整形工位，在弯曲成型后增加15%的压下量对接触区进行压平，消除弯曲过程中产生的材料翘曲，保证成品触头与插头接地极的接触面积不低于设计值的95%，避免接触电阻过大导致的发热问题；针对接地触头常用的H62黄铜带、锡磷青铜带材料的回弹特性，弯曲工位的凸模设计了2°-3°的回弹补偿角，试模时可根据实际材料批次的硬度差异，通过更换弯曲入块微调补偿量，无需对整套模仁进行返工，大幅缩短换产调试时间。

　　安装边界方面，整套模具的闭合高度适配25吨-45吨规格的开式高速冲床，模座上下平面的平行度公差控制在0.01mm/100mm以内，安装槽尺寸符合常规冲床的T型槽间距标准，无需额外制作过渡转接板即可直接上机安装。模具的卸料板采用弹性卸料结构，搭配矩形矩形弹簧提供均匀的卸料力，在冲裁薄料带时不会出现料带拉扯变形的问题，同时在每个成型工位都设置了顶料销，避免成型后的零件卡在下模型腔里，保证连续送料的顺畅性。

　　从设计思路的落地细节来看，这套级进模没有采用复杂的分体式大模仁结构，而是将易磨损的冲裁刃口、弯曲入块全部设计为快换结构，冲头采用压板固定，入块采用螺钉从模座背面锁紧，生产过程中如果出现刃口崩损、成型面磨损的情况，机台操作人员不需要拆解整套模具，只需要在机台上松开对应紧固件即可更换备件，将停机维护时间压缩到最短。考虑到接地触头生产时需要在触头表面压铆防滑凸点，模具在对应工位集成了微型压铆结构，压铆凸台的高度可通过垫片微调，能够适配不同厚度规格的料带生产需求，不需要额外增加单独的压铆工序，将单条料带的生产工序全部整合在级进模内完成，相比单工序模生产，生产效率可提升6倍以上，同时避免了多工序周转过程中带来的零件磕碰、定位误差累积问题。

　　在实际生产适配场景中，这套模具可适配厚度0.6mm-1.0mm的铜合金带材，料带宽度设计为45mm，送料步距18mm，每分钟冲程次数可稳定在180-220次，生产出的成品触头无需额外去毛刺、整形工序，可直接进入后续的电镀、装配环节，成型后的触头插拔力稳定在标准要求的范围内，经过10000次插拔循环后接触电阻仍能满足低压电器的安全标准要求。模具的废料排出通道做了斜度设计，冲裁产生的细小废料可顺着斜槽直接滑入冲床的废料收集盒，不会出现废料堆积在模腔内硌伤模仁、压坏零件的问题，连续生产过程中的稳定性经过实际量产验证，稼动率可保持在95%以上。
