钣金零件加工用复合冲压模具结构

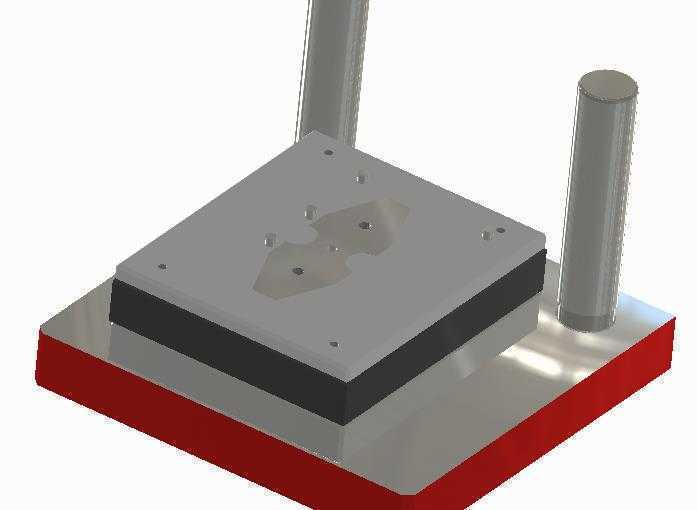

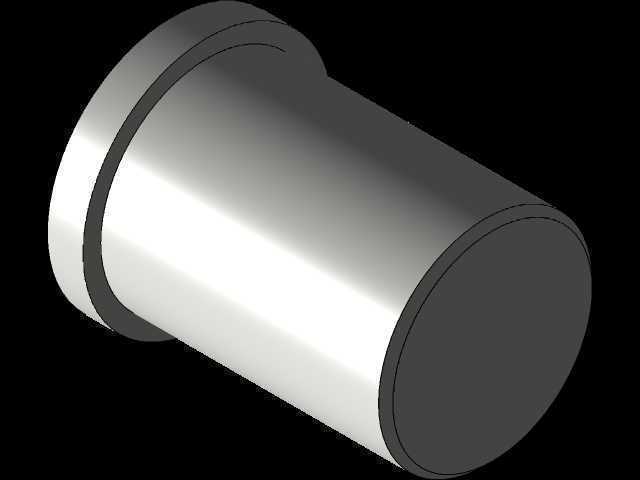

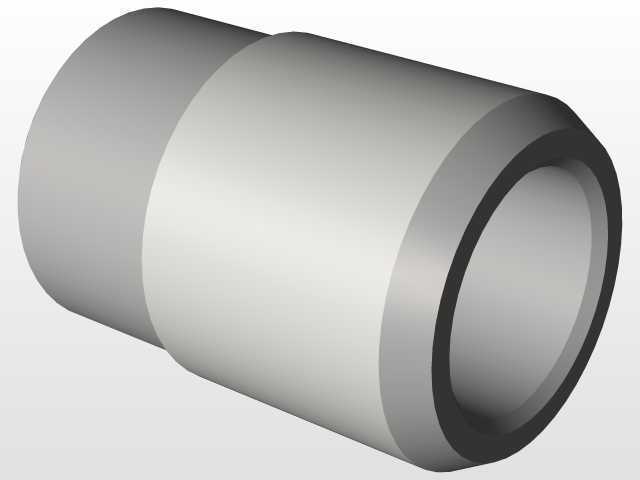

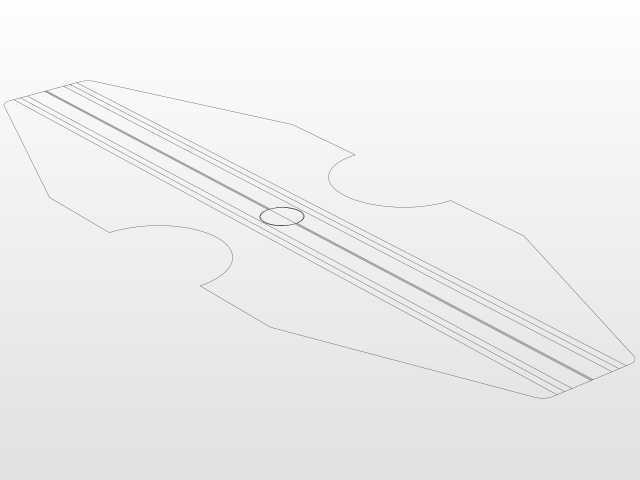

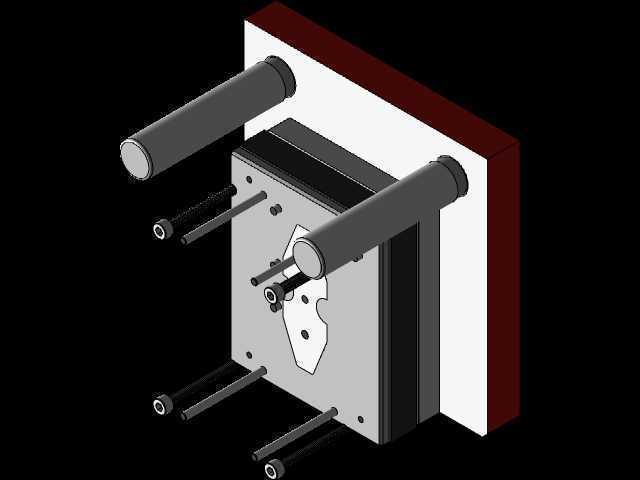

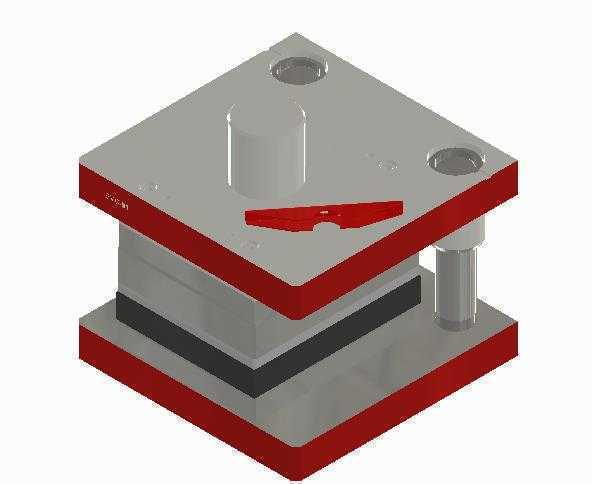

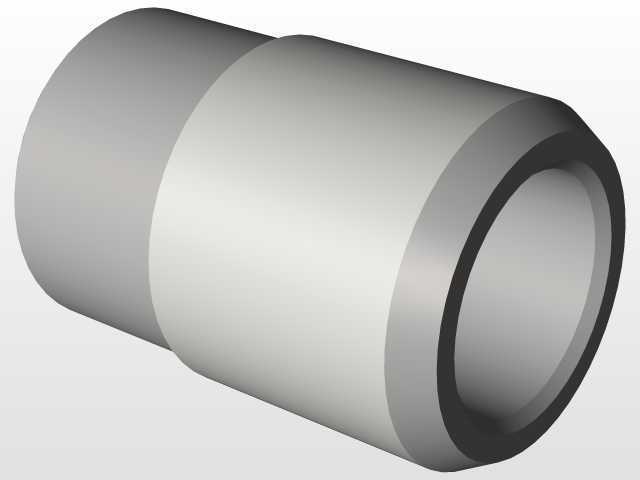

　　这套复合冲压结构主要面向中小尺寸钣金零件的批量冷冲压加工场景，常见于家电五金、汽车小覆盖件、电子设备金属壳体的生产环节，可在压力机的单次行程内完成落料、冲孔、压型多道工序，相比单工序模能大幅减少工件周转次数，避免多工序定位带来的累积误差，稳定保障钣金件的形位公差与尺寸一致性。从结构布局来看，整套模具采用正装式复合模的排布逻辑，上模部分通过模柄与压力机滑块连接，上模座搭载凸凹模、卸料弹性元件与导套结构，下模部分固定在压力机工作台面，安装有落料凹模、冲孔凸模、顶件机构与导柱，导柱导套采用滑动配合导向，合模过程中可保证上下模的对中精度，避免啃模损伤刃口。设计过程中优先考虑了钣金料的排样利用率，落料刃口的轮廓完全匹配目标钣金件的外形边界，

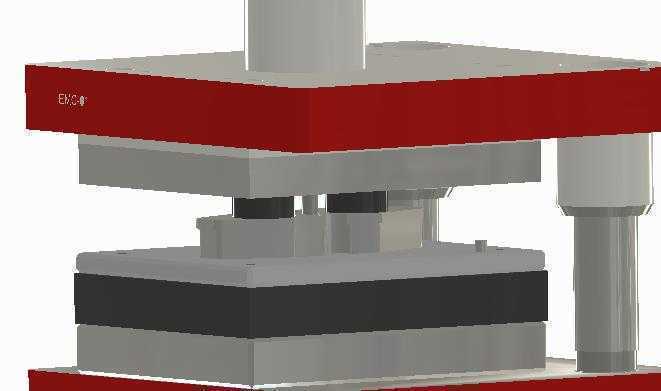

　　冲孔凸模的位置严格对应零件上的安装孔、定位孔坐标，压边力与卸料力的参数匹配常见0.5-2mm厚度的冷轧钢板、镀锌板加工需求，弹性元件选用矩形截面弹簧，沿模周向均匀排布，保证卸料过程中板料受力均匀，不会出现局部变形翘曲。安装边界方面，上模座的安装孔位适配常见开式可倾压力机的滑块T型槽间距，下模座的固定槽尺寸对应常规工作台的装夹范围，闭合高度匹配160-250吨公称压力的通用压力机参数，无需额外改装即可直接上机调试。实际生产使用时，条料沿下模的导料板送入，抵住定位销后触发压力机下行，上模的弹性卸料板首先压紧条料，随后凸凹模与落料凹模配合完成外形落料，同时冲孔凸模与凸凹模的内刃口配合完成内孔冲裁，单次行程即可得到成型的钣金零件，

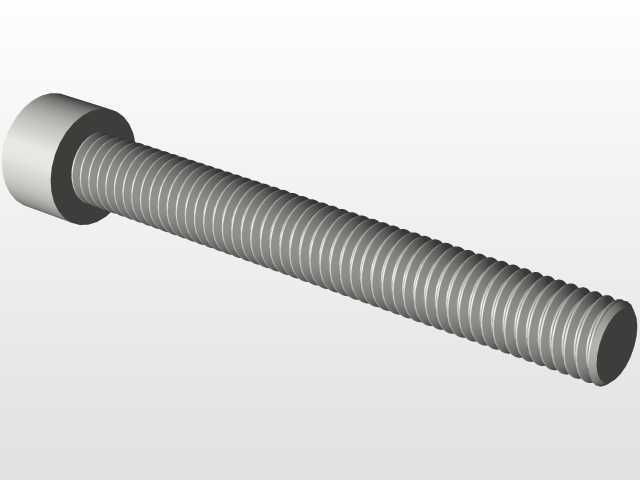

　　滑块回程时，卸料板将箍在凸凹模上的条料卸下，下模的顶件机构将卡在落料凹模内的成品零件顶出，配合自动化送料线可实现连续无人化生产。结构细节上，所有冲裁刃口都做了小间隙配合设计，针对不同厚度的钣金料可通过更换垫片调整间隙值，凸模与固定板采用过盈配合加防转销定位，避免长期冲裁过程中凸模转动导致孔位偏移，上下模座都选用铸铁材质，经过时效处理消除内应力，长期承受冲裁交变载荷也不会出现变形翘曲，导柱导套的配合面做了淬火处理，耐磨性能满足百万次冲裁的使用寿命要求。这套结构的设计重点还兼顾了维护便利性，所有易损的冲裁刃口部件都采用快拆式固定结构，刃口磨损后可快速拆卸修磨或更换，无需整体拆解模架，大幅减少设备停机维护的时间，适配中小批量多品种的钣金加工生产需求，也可作为同类复合模设计的参考结构，帮助设计人员快速完成模架选型、参数计算与结构排布。
