芝加哥款直式气动螺丝刀工业工具设计

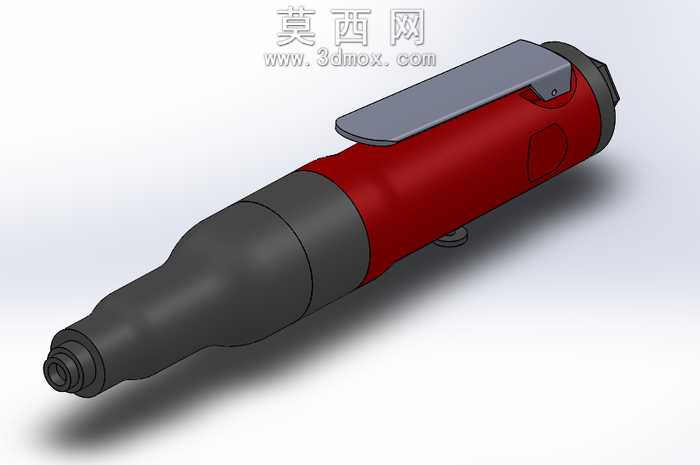

本款直式气动螺丝刀三维模型采用SolidWorks完成全参数化建模，整体遵循工业级气动工具的人机工程设计逻辑，还原了芝加哥款经典风批的外观与结构特征。建模阶段首先以回转体特征构建主体机身轮廓，将整机拆分为前端工作头、中部握持段、尾部动力端、顶部操控拨片四大独立模块，各模块间通过精准的装配约束完成配合，保证结构逻辑符合真实气动工具的装配关系。机身外壳采用红黑撞色分件设计，红色主壳体部分通过曲面放样完成流畅的过渡造型，表面预留的凹陷标识位通过压凹特征实现，还原真实产品的外壳细节；黑色握持段与前端工作头采用哑光硬质塑料与金属质感的材质区分，前端输出轴部分通过多段同轴回转特征构建，还原批头夹持结构的精密细节。顶部的金属操控拨片采用钣金类特征建模，边缘做圆角钝化处理，拨片与机身的连接转轴位置预留装配间隙，还原真实部件的活动结构逻辑。渲染阶段采用工作室均匀布光方案，主光源从侧上方投射形成柔和的明暗过渡，突出机身曲面的流畅弧度，地面添加柔和的接触阴影增强模型的真实感，材质参数调整上红色壳体设置轻微的磨砂塑料反射率，黑色部件设置更高的粗糙度模拟防滑握把质感，金属拨片与前端输出轴设置金属高光反射，区分不同部件的材质差异。设计过程中充分考虑手持操作的握持舒适度，机身中段的收腰弧度贴合手掌抓握形态，整机重心沿轴向分布保证操作时的平衡感，各部件的分模线位置都做了合理的细节处理，既还原了真实产品的生产工艺特征，也让三维模型的细节表现更加完整，可用于气动工具产品展示、装配教学、结构参考等多种场景。
