芝加哥款直式气动螺丝刀工业级结构设计

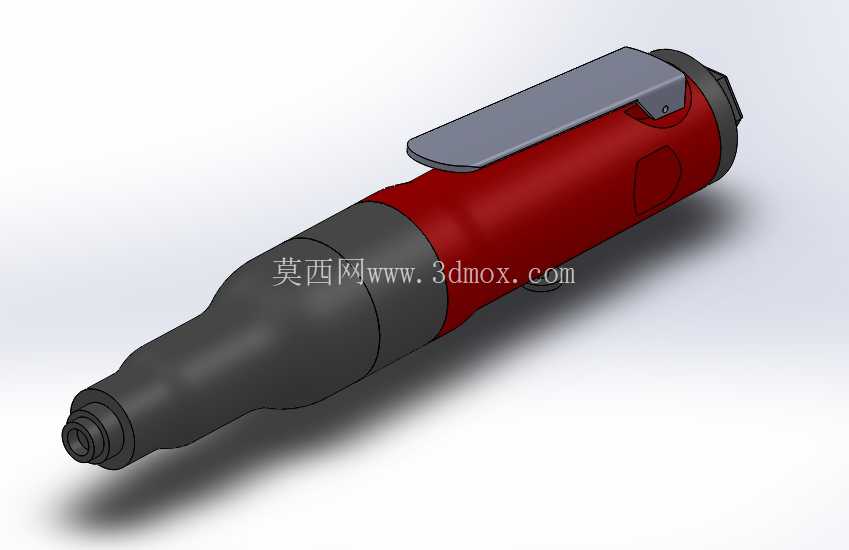

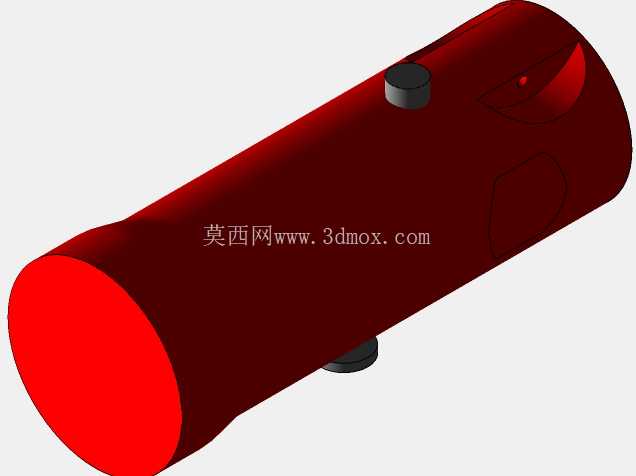

　　这款直式气动螺丝刀的结构设计，核心围绕装配工位的长时间手持作业需求展开，整体采用同轴直柄布局，从批头安装端到尾部进气端保持同轴线设计，作业时可直接将轴向力传递到螺丝端面，减少手腕偏转受力，适配汽车零部件装配、电子产线锁付、五金制品组装等多场景的连续作业需求。从结构分层来看，前端为批头夹持段，采用标准六角快换接口设计，可兼容常规1/4英寸规格的气动批头，夹持部位做了加厚耐磨处理，避免频繁更换批头造成的接口磨损旷量，前端出轴部位设置了密封挡圈，可阻挡装配过程中产生的金属碎屑、粉尘进入内部气动马达腔，延长核心部件使用寿命。中部为握持主体段，外壳采用高强度工程塑料包覆金属内芯的结构，红色握持区域做了微弧面收腰处理，贴合手掌自然握持的弧度，表面做细磨砂纹理处理，即便手掌沾有少量装配油污也能保持足够摩擦力，不会出现打滑脱手的情况；握持段内部集成了冲击式气动马达结构，通过压缩空气驱动叶片转子产生旋转扭矩，搭配冲击机构可输出稳定的锁付扭矩，针对不同规格螺丝的锁付需求，可通过调节进气压力调整输出扭矩范围，覆盖M3到M8规格常见紧固件的锁付作业。

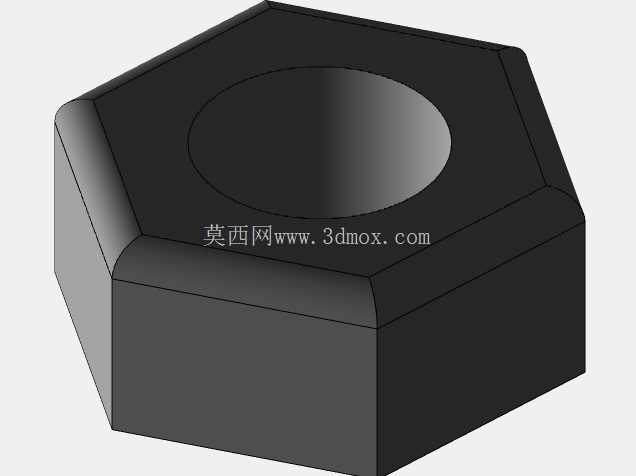

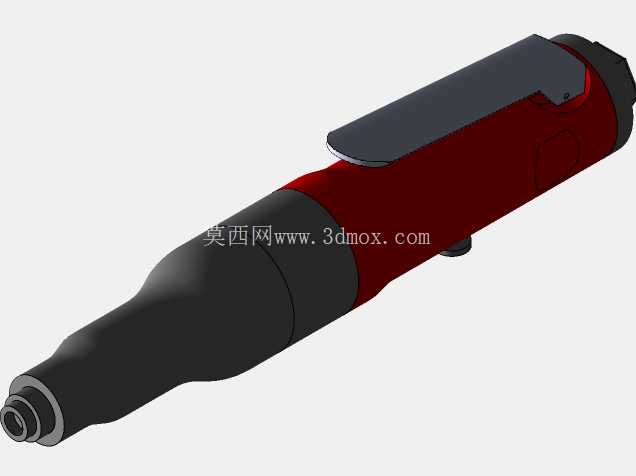

　　上部设置的金属夹片为便携挂扣结构，厚度1.2mm的弹簧钢片做了圆弧过渡处理，可直接卡接在作业人员的工装腰带或者工具挂板上，随取随用避免工具乱放丢失，夹片与主体的连接部位做了沉头螺钉固定，螺钉头部完全埋入夹片表面，不会剐蹭衣物或者划伤手部。尾部为进气接口端，采用标准气动管螺纹接口，可直接对接工厂常规8mm直径的气动气管，接口部位内置了密封橡胶圈，接入压缩空气后不会出现漏气泄压的情况，尾部端盖做了防滑滚花处理，日常维护拆解时无需专用工具即可手动拧开，清理内部叶片积尘、加注润滑油脂都十分便捷。

　　从尺寸边界来看，整体长度控制在210mm左右，最大握持直径38mm，不含批头的整机重量控制在650g上下，长时间单手握持作业不会产生明显的肌肉酸胀感，作业时的操作回转半径仅为120mm，可在狭小的设备内腔、框架结构内部完成锁付作业，不会因为工具尺寸过大干涉周边零部件。设计过程中重点做了动平衡校准，转子部件在出厂装配前都做了动平衡调试，高速运转时的整机振动幅度控制在0.2mm以内，作业时手柄传递到手掌的振动感微弱，可降低长期使用气动工具造成的手部振动职业病风险。

　　气路开关采用按压式触发结构，开关按键设置在握持段的食指自然放置位置，按键行程3mm，按压力度控制在15N左右，轻按即可启动工具运转，松开即刻断气停止，操作反馈清晰，不会出现误触发或者停转滞后的情况。针对装配工位常见的螺丝滑牙、锁付过紧问题，内部的冲击机构设置了扭矩过载保护，当锁付扭矩达到设定阈值后，冲击机构会自动打滑空转，避免过大扭矩拧断螺丝或者损坏被装配工件的螺纹孔。整机的密封结构都采用耐油橡胶材质，可适配工厂常规的气动工具润滑油，长期使用不会出现橡胶件溶胀开裂的问题，外壳塑料件添加了抗老化助剂，在车间常温环境下长期使用不会出现壳体脆化、表面掉漆的情况。批头安装端的同轴度控制在0.05mm以内，锁付螺丝时批头不会出现偏摆，可精准对准螺丝槽口，减少批头打滑磨损螺丝槽的概率，提升锁付作业的良品率。
