模数4压力角15度高精度齿轮刀具设计

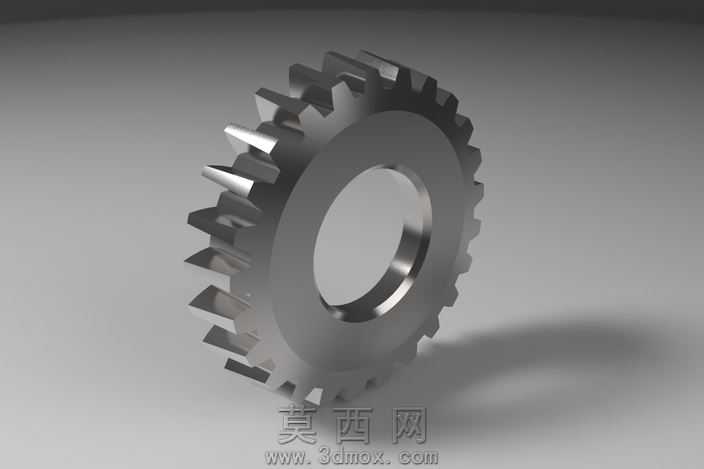

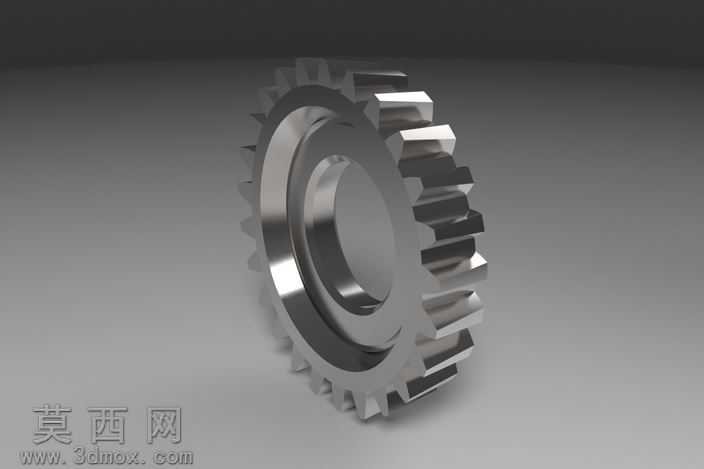

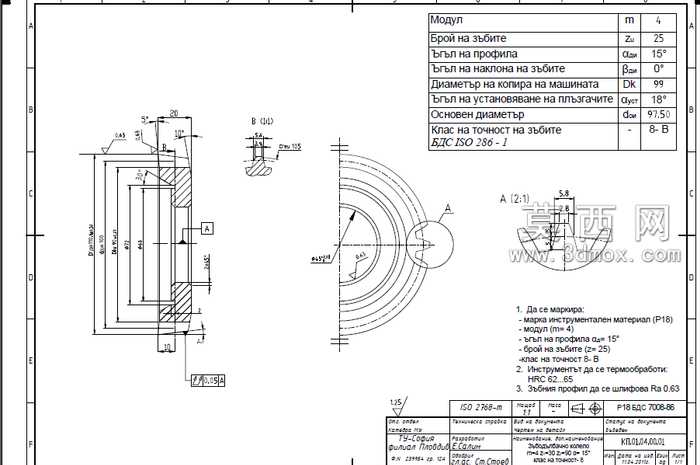

本齿轮刀具采用三维参数化建模方式完成全结构设计，建模过程严格遵循齿轮啮合原理与刀具切削刃形线生成逻辑，首先基于给定的模数m=4、齿数z=25、齿形压力角15°、安装角18°等核心参数，通过渐开线方程生成精准的齿廓切削刃曲线，再通过扫掠、拉伸、布尔运算等特征操作构建刀具的基体、切削齿、定位孔、安装键槽等完整结构。建模过程中对刀具的前角、后角等切削参数进行了精准还原，保证刃口角度符合15°齿形加工的切削需求，同时对刀具的定位基准面、安装配合面的形位公差进行了参数化约束，确保后续装配与加工时的同轴度、垂直度满足8-B级精度要求。材质设计上针对齿轮加工刀具的工况需求，设定刀具基体为高速钢材质，切削刃部分做硬质合金涂层的材质区分，通过三维软件的材质渲染功能还原了刀具表面的涂层质感、金属基体的磨砂加工纹理，同时对图纸中标注的倒角、退刀槽、表面粗糙度要求对应的结构细节做了精细化建模，无特征遗漏。结构设计层面充分考虑齿轮加工时的切削受力分布，对刀体的壁厚、齿根的过渡圆角做了优化，避免应力集中导致的刀具崩损，同时严格匹配被加工齿轮的参数，保证加工出的齿轮齿形误差、齿向误差均符合8-B级精度标准。建模完成后通过三维软件的干涉检查功能，验证刀具各结构之间无干涉，同时模拟刀具与被加工齿轮的啮合过程，确认切削刃轨迹能够完整生成目标齿形，无过切、欠切问题，整体模型结构完整，参数可编辑，可直接用于后续的工程图生成、加工仿真以及刀具生产制造的参考，也可作为齿轮加工工艺设计、刀具选型的三维可视化参考模型。
