集装箱式废水处理集成装置三维设计

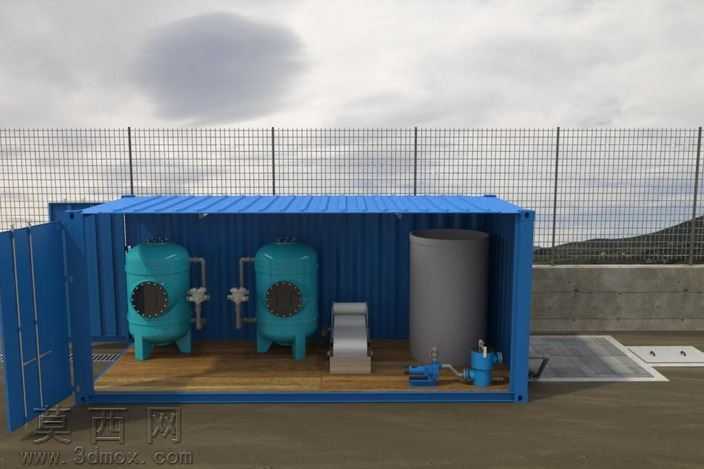

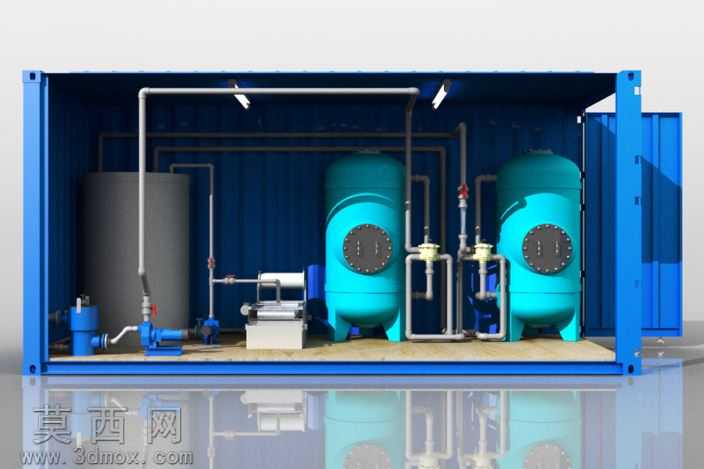

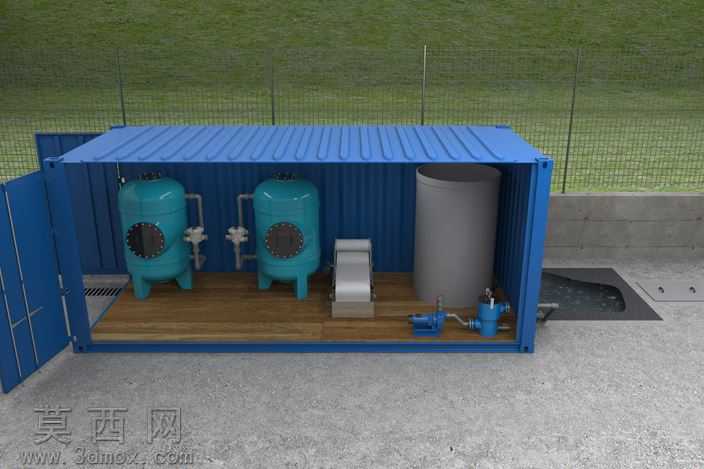

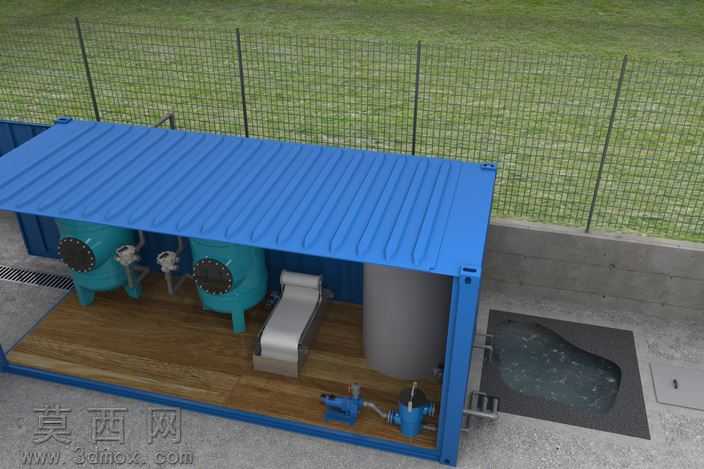

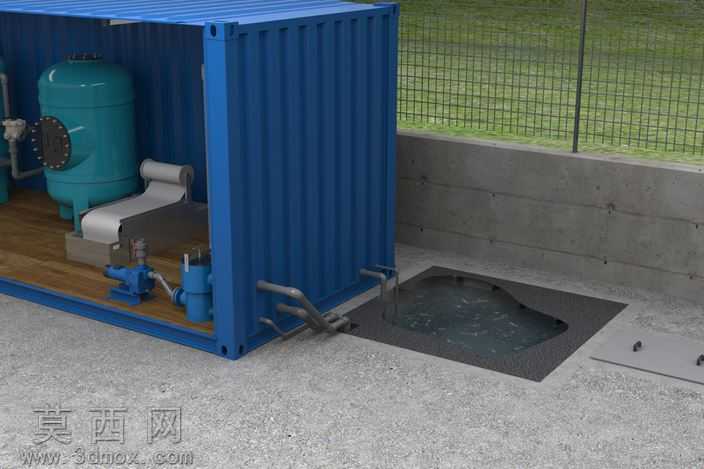

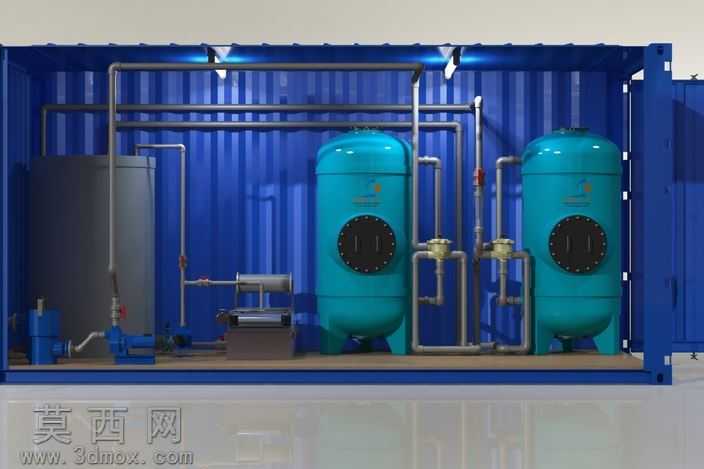

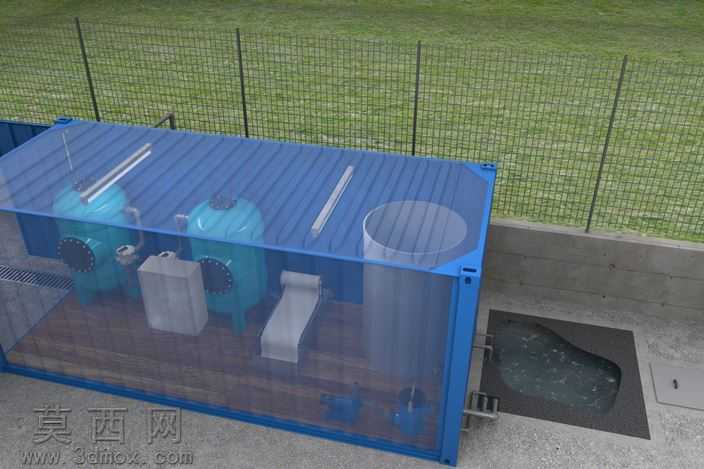

本套模型为集成式集装箱废水处理装置，采用标准海运集装箱作为集成承载主体，将整套废水处理工艺单元模块化整合于集装箱内部，实现设备的高度集成化与快速部署能力。建模过程中严格遵循标准集装箱的外部尺寸与内部空间规范，对集装箱的波纹侧板、箱门结构、顶部吊装点位、内部地板承载结构均做了1:1比例还原，保证设备整体的运输适配性与结构合理性。装置内部核心处理单元包含原水缓冲罐体、两级压力过滤罐体、配套输送泵组、精密过滤组件、管路阀门系统与照明辅助系统，各单元按照废水处理工艺流程依次排布，管路走向遵循最短路径原则与流体力学设计要求，避免管路弯折造成的流阻损失。建模时对过滤罐体的承压结构、人孔密封结构、支脚承重结构做了精细化建模，还原了罐体表面的防腐涂层材质、法兰连接结构、压力表与排气阀等附属配件细节；泵组部分还原了离心泵的泵体结构、电机散热结构、进出口软连接与底座减震结构，配套的管路系统区分了不同管径的主管道与分支管道，还原了弯头、三通、法兰、阀门等管路配件的真实结构，阀门的手轮、阀杆、阀体结构均做了细节刻画。材质渲染阶段，集装箱外壳采用工业蓝色哑光金属漆材质，还原集装箱波纹板的金属质感与漆面轻微反光效果；过滤罐体采用亮蓝色防腐玻璃钢材质表现，呈现光滑的曲面质感与均匀的漆面效果；缓冲罐体采用深灰色碳钢防腐材质，还原碳钢罐体的哑光金属质感；管路系统采用银白色镀锌钢管材质，表现金属管路的冷调反光特性；泵体与电机采用铸铁灰与电机蓝的分色材质，还原工业泵组的真实外观；地面采用集装箱专用防滑木地板材质，还原木质地板的纹理与防滑表面质感。设计思路上采用模块化集成理念，将传统分散布置的废水处理各工序整合于封闭集装箱内部，既可以减少设备的现场安装工作量，实现即到即用的快速部署，也可以通过集装箱的封闭结构保护内部设备不受户外环境侵蚀，同时降低设备运行过程中的噪音对外扩散，适用于分散式污水处理站点、临时应急废水处理、工业厂区小型废水处理等多种应用场景，模型完整还原了设备的整体布局与各部件连接关系，可用于设备方案展示、结构校核、安装指导等多个场景。
