石化厂反渗透水处理集成装置三维设计

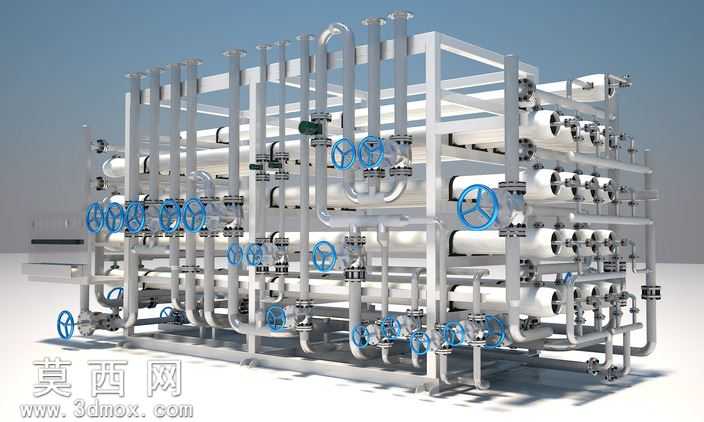

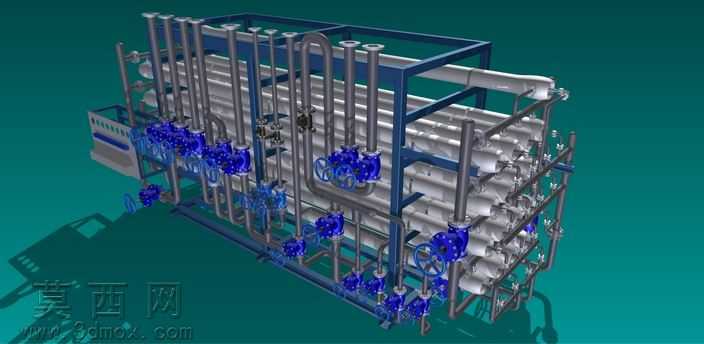

本模型为石化厂配套的反渗透水处理集成装置，采用三维参数化建模完成整体设计，完整还原了工业级水处理撬装设备的真实结构与布局。建模过程中严格遵循石化行业管道设计规范，对设备的支撑框架、膜组件排布、管路走向、阀门安装位进行了1:1比例复刻，所有零部件均按实际工业产品尺寸构建，无结构缺失或比例失真问题。模型材质渲染贴合工业设备真实质感，不锈钢框架与管道采用哑光金属材质，还原了工业不锈钢的磨砂表面效果，蓝色手轮阀门单独赋予工程塑料与金属结合的材质表现，膜组件外壳采用白色工程塑料材质，地面阴影与环境光效经过渲染调试，整体视觉效果与现场实拍的工业设备高度一致。结构设计上采用多层撬装式布局，将多组反渗透膜元件分层固定在方管焊接的支撑框架上，管路系统按工艺流向分为进水段、浓水段、产水段三个独立管路集群，每支路管路均配置独立控制的蓝色手轮阀门，可实现单组膜元件的独立切断与检修，管路连接采用标准法兰与快装接头结构，完全符合石化现场的安装与维护需求。设计过程中重点优化了管路排布的合理性，避免管路交叉干涉，同时预留了足够的操作检修空间，阀门手轮的安装高度均符合人体工程学要求，方便现场操作人员进行开关调节。模型完整还原了设备的支撑脚、管卡、仪表安装位等细节结构，可直接用于石化项目的方案展示、工艺布局模拟、安装施工交底等场景，也可作为水处理设备设计的参考模板，帮助设计人员快速掌握撬装式工业过滤设备的布局逻辑与管路设计要点，为同类型设备的开发设计提供可靠的三维参考依据。
