复古巴西款手持LCD掌上游戏机结构

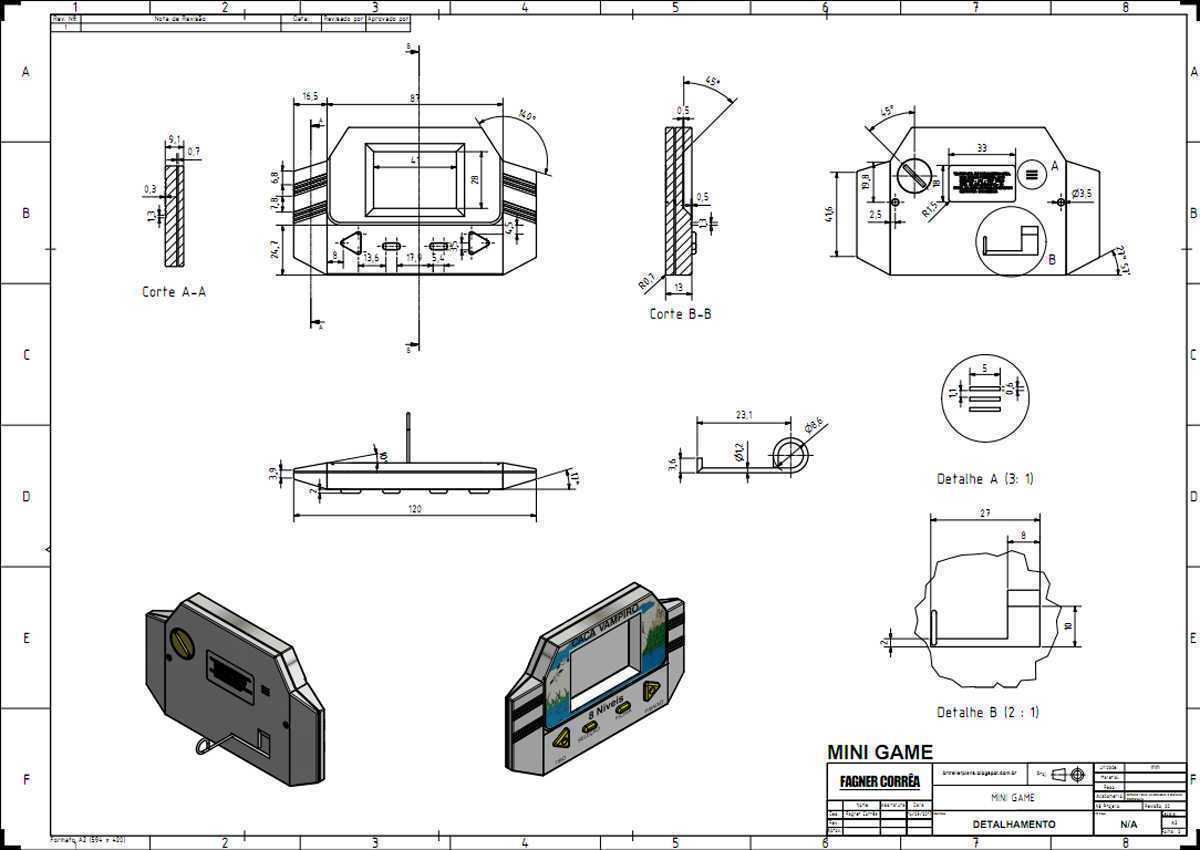

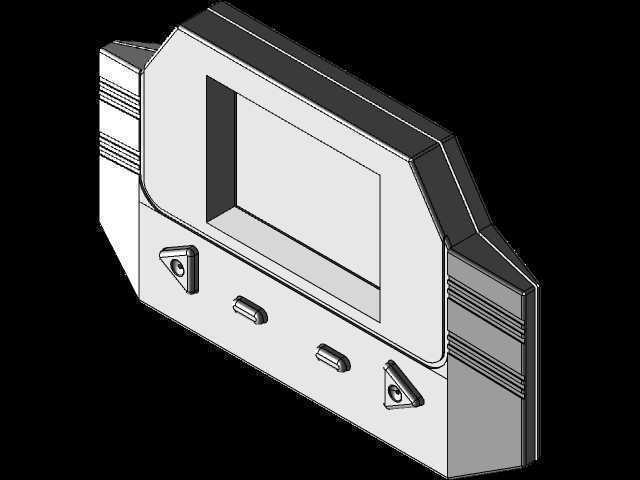

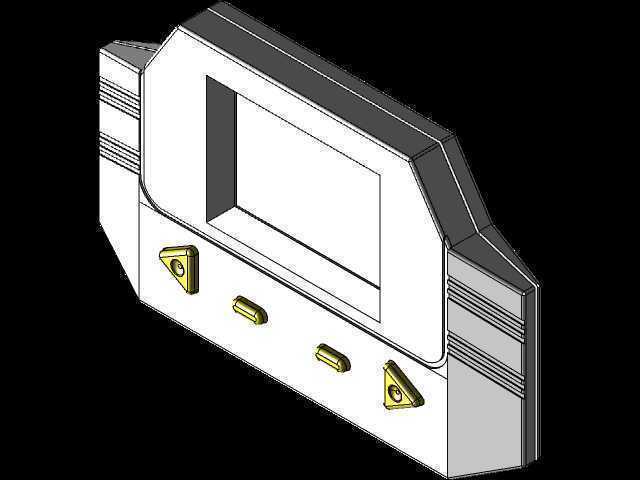

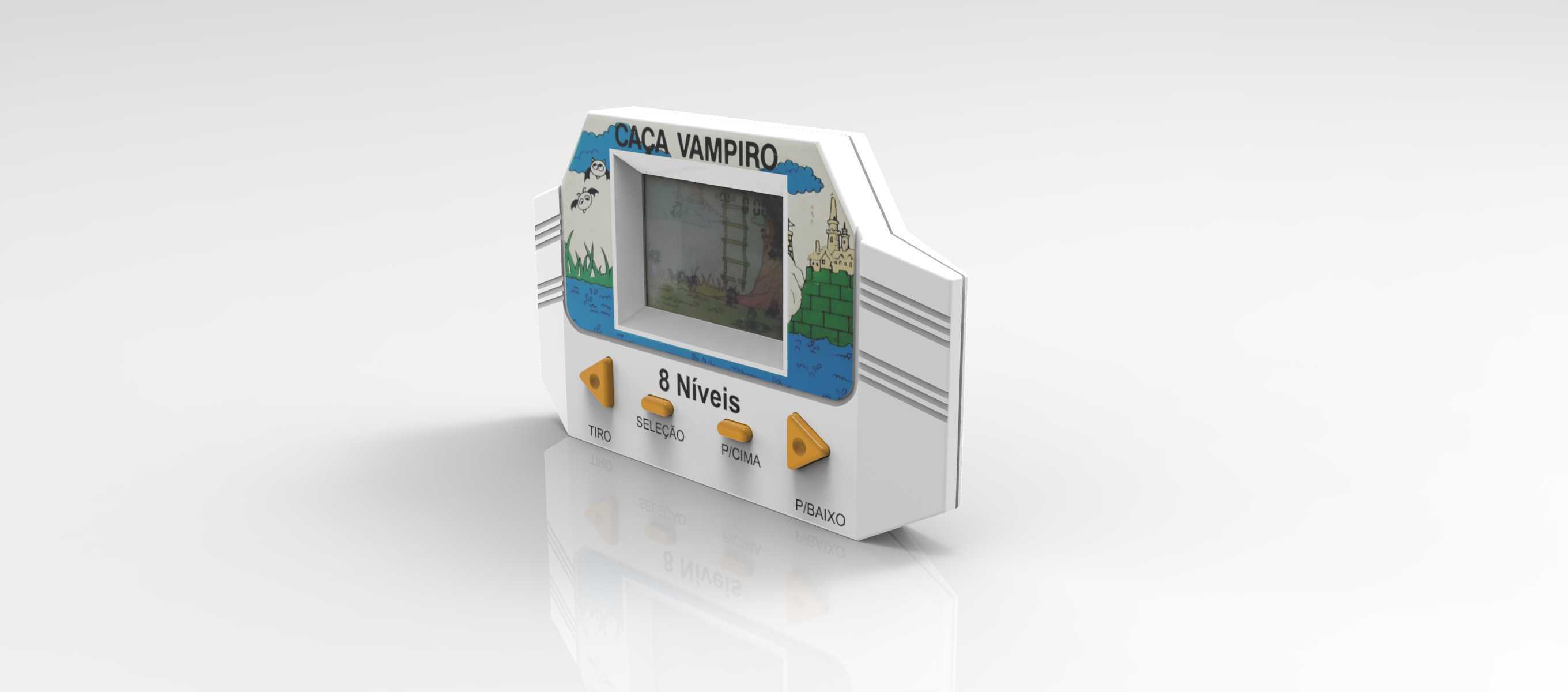

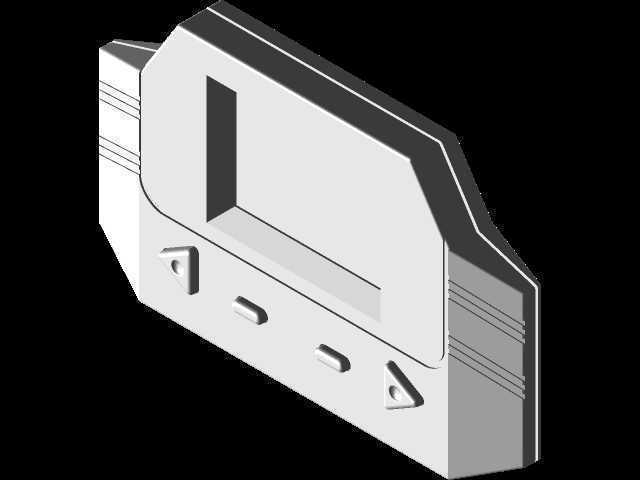

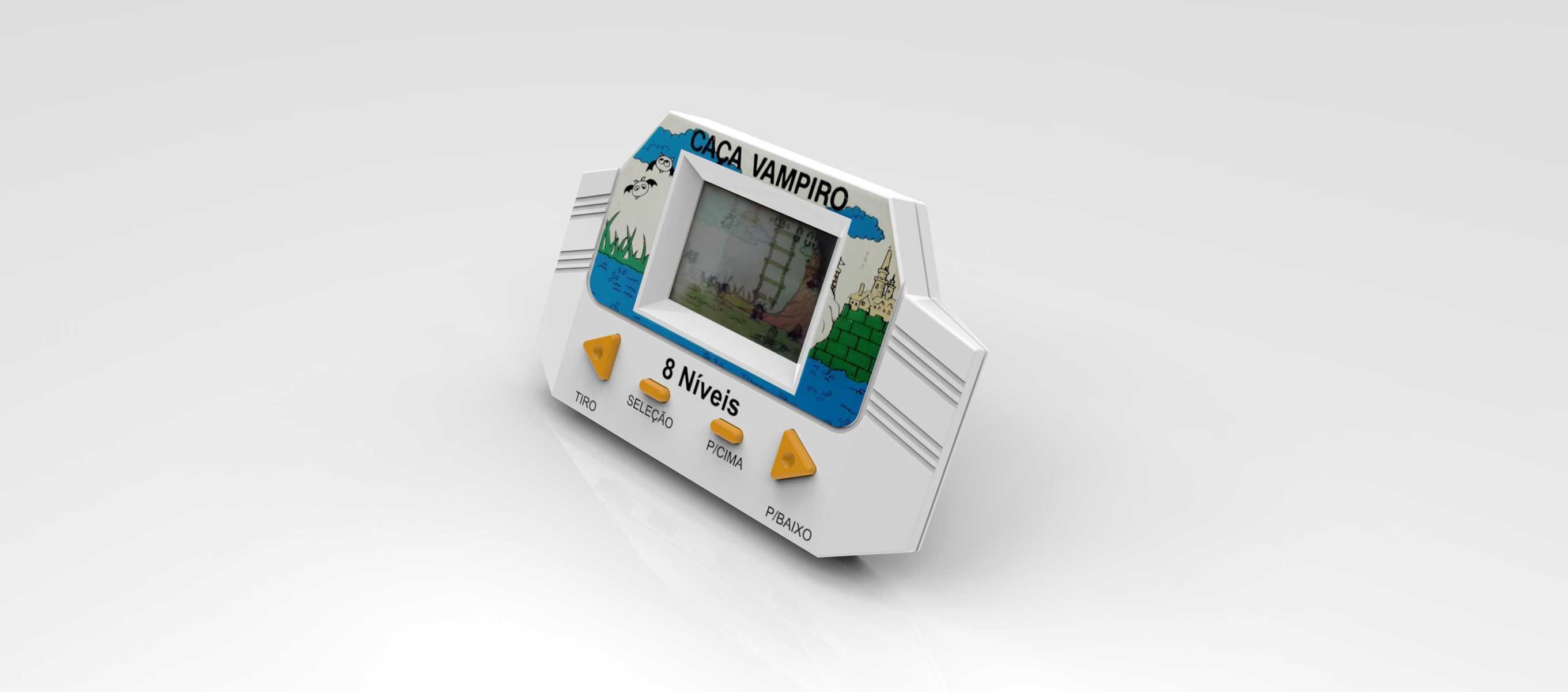

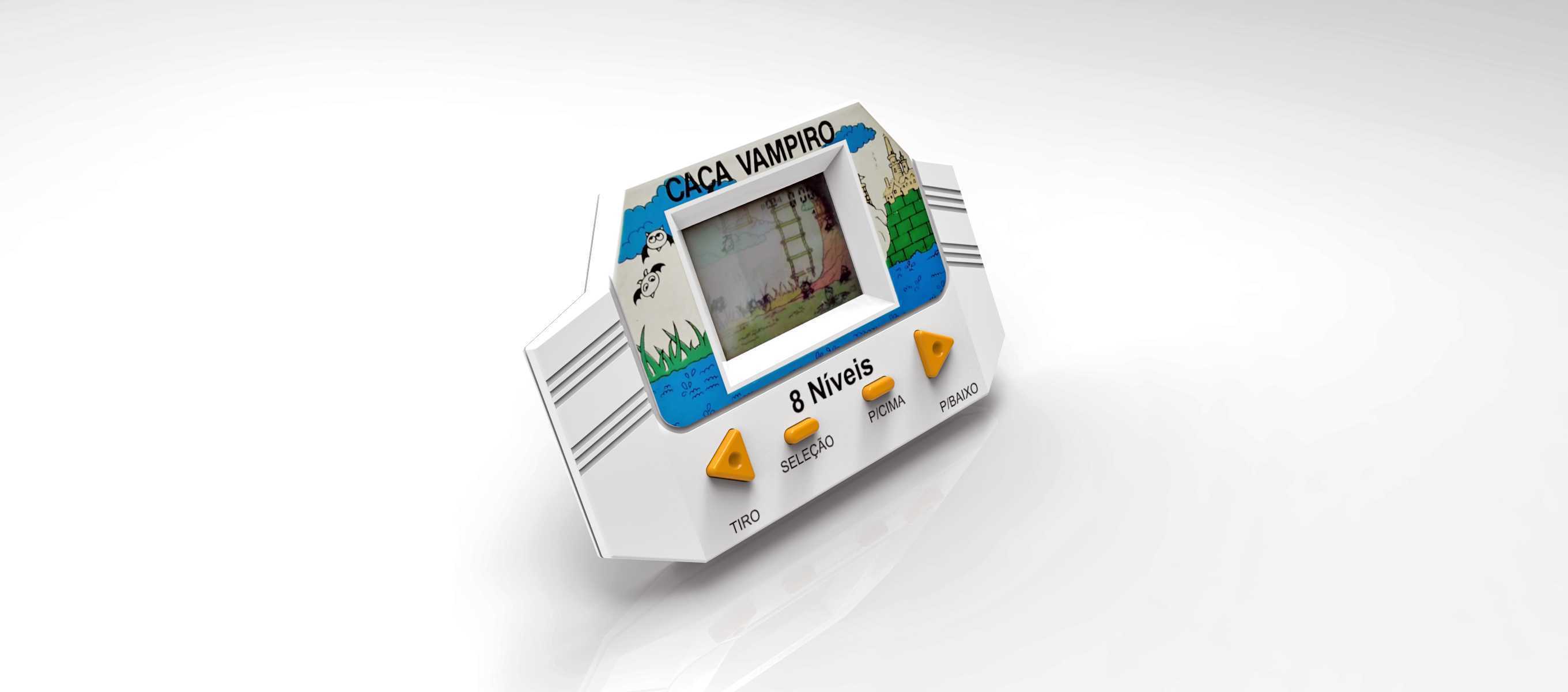

　　这款手持游戏设备的结构设计，完全围绕单手握持的使用场景展开，整机外壳采用上下扣合的薄壁壳体结构，壳体边缘做了多段斜切收边处理，既能够减少注塑成型时的缩痕风险，也能让握持时的手掌贴合度更高，避免直角硌手的问题。正面布局分为三个功能区域，上方是嵌入式LCD屏幕安装位，屏幕四周做了高出屏幕表面0.8mm的围边，能够在设备跌落时优先接触接触面，避免屏幕直接受冲击碎裂，围边外侧是印刷装饰区域，预留了足够的平面空间用于图案转印，不会因为壳体曲面导致印刷图案变形。屏幕下方是功能按键区，一共设置了四个操作按键，分别对应方向选择与功能确认，按键采用悬臂式卡扣结构固定在壳体内部的筋位上，按键行程控制在1.2mm，按压力度设置在1.8N-2.5N区间，

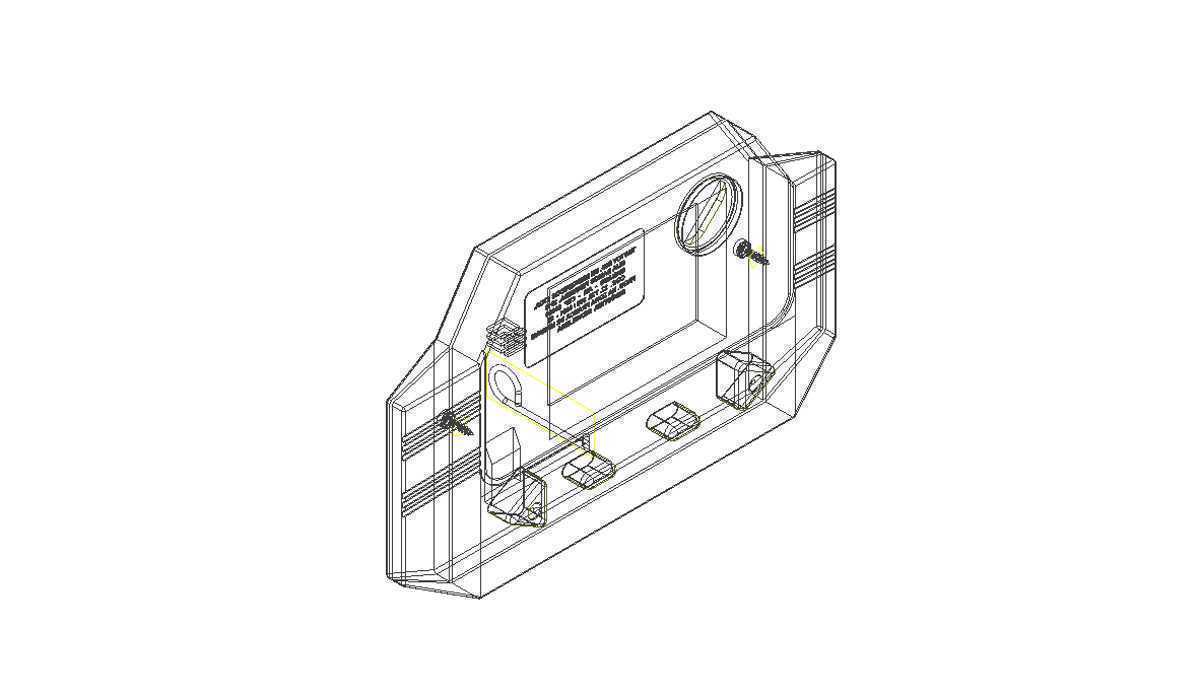

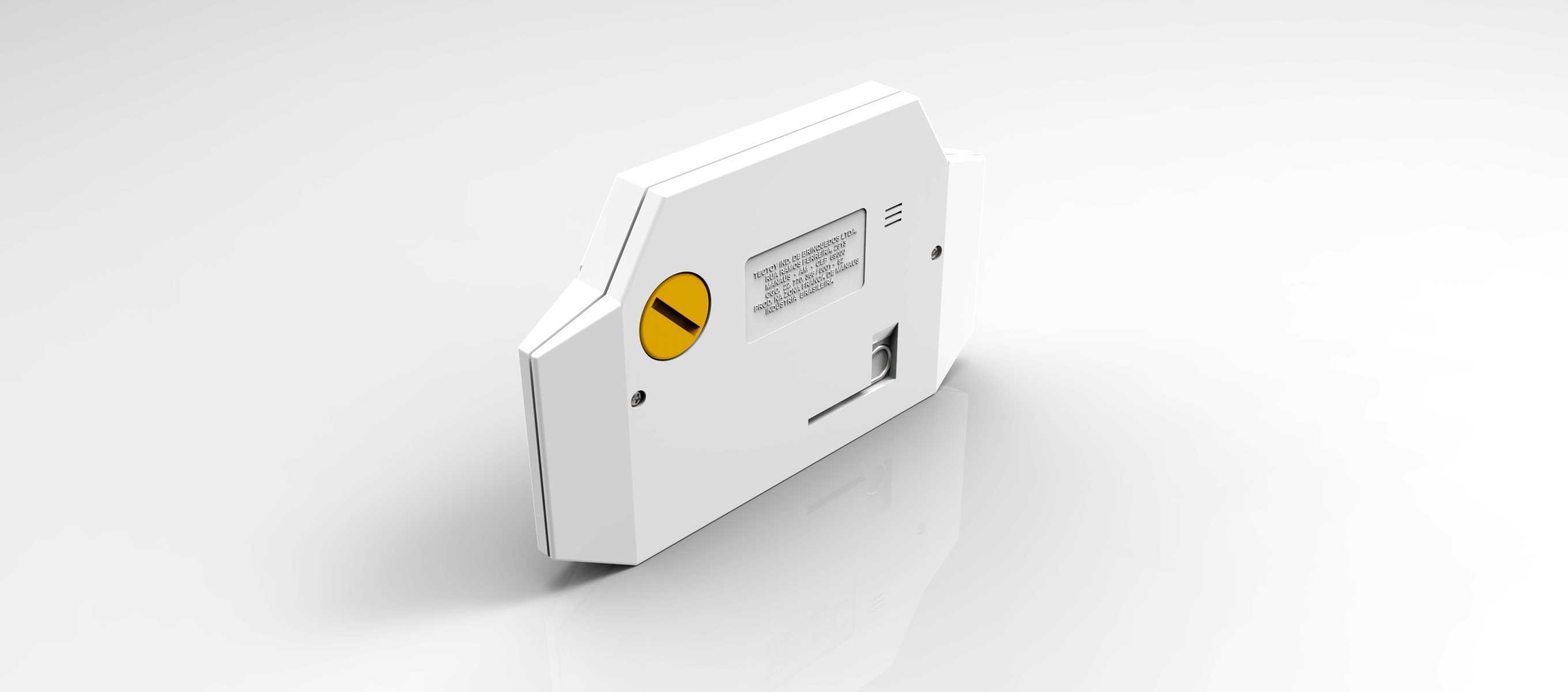

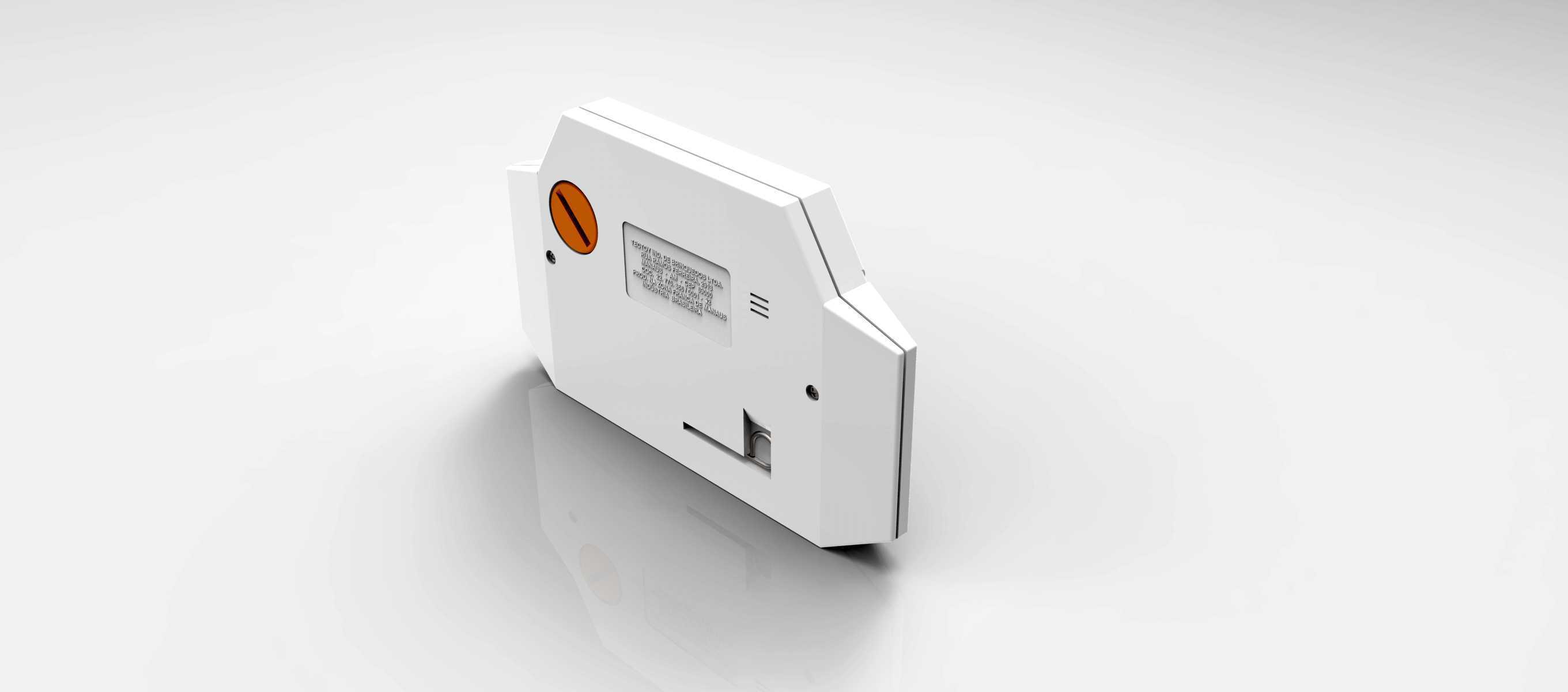

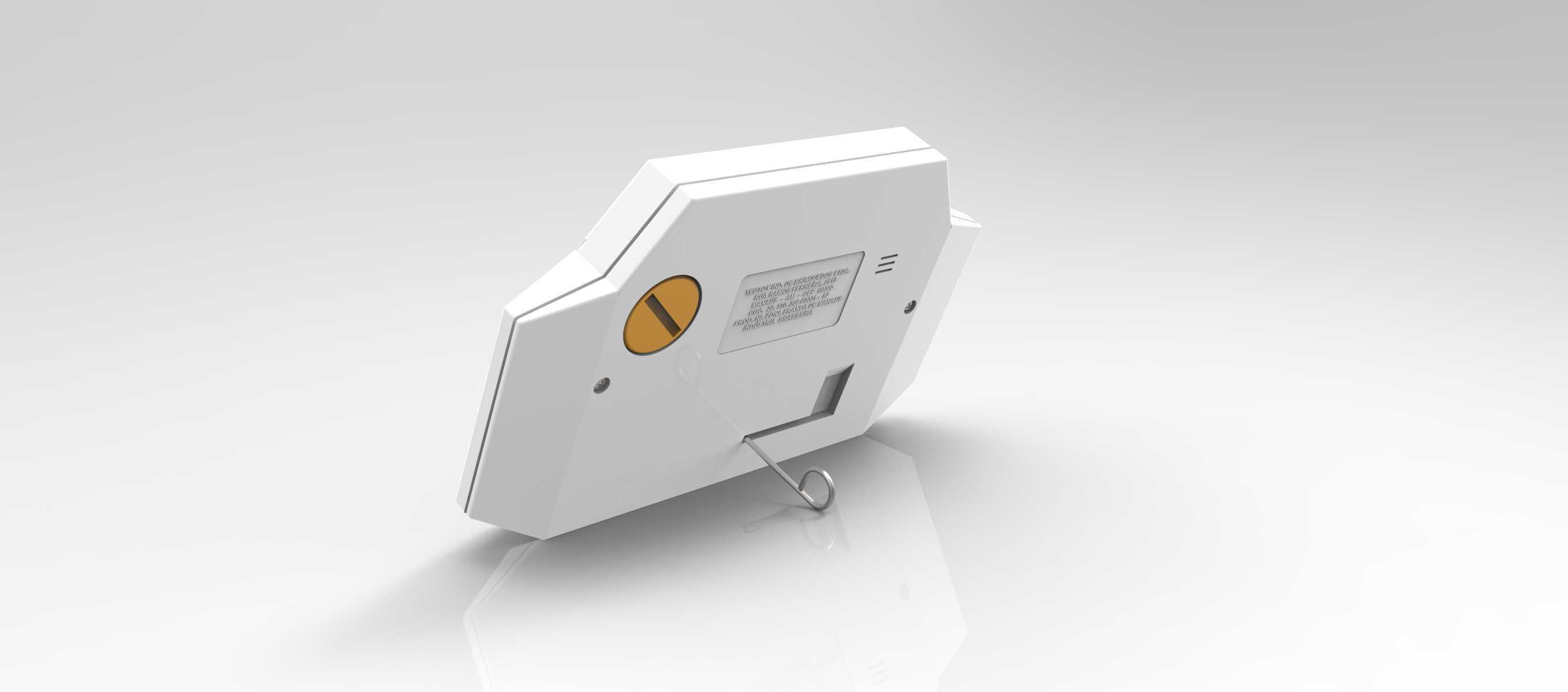

　　既不会因为按压过软导致误触，也不会因为过硬影响长时间操作的手感，每个按键下方都预留了导电胶安装位，与内部PCB板的触点位置完全对齐，装配时不需要额外调整位置，依靠壳体的定位柱就能完成精准对位。设备侧面做了多道平行的防滑凹槽，凹槽深度0.3mm，间距2mm，能够增加握持时的摩擦力，即使手心出汗也不容易滑落。内部腔体的布局完全贴合元器件的尺寸，PCB板采用四角定位柱固定，定位柱高度预留了电池仓的空间，电池仓设置在壳体背部，采用弹簧触点连接，不需要额外焊接导线，装配时直接将电池卡入仓体即可完成供电连接，仓盖采用滑扣式结构，不需要螺丝固定，方便用户更换电池。从安装边界来看，整机的最大外轮廓尺寸控制在手掌可完全握持的范围，

　　厚度方向没有突出的结构，所有外部按键都不超出壳体的最大外轮廓，放在口袋中携带时不会因为挤压误触按键，也不会勾扯衣物面料。这款设备的实际用途是便携休闲娱乐，不需要外接电源与显示设备，依靠内置电池供电即可独立运行，适合在通勤、等候等碎片化场景使用。设计过程中优先考虑了装配效率，整机除了PCB板的两颗固定螺丝之外，其余结构全部采用卡扣连接，上下壳体的扣位均匀分布在四周，扣合量控制在0.5mm，既能够保证壳体扣合后的缝隙均匀，也方便售后拆解维修，不会因为扣合过紧导致拆解时损坏壳体卡扣。壳体壁厚均匀控制在1.8mm，所有筋位厚度不超过壁厚的0.6倍，避免注塑时出现缩水、翘曲等成型缺陷，转角位置全部做了R0.5以上的圆角过渡，

　　减少应力集中的问题，即使设备从1米高度跌落至水泥地面，壳体也不会出现开裂的情况。屏幕视窗的开口尺寸比LCD屏幕的显示区域大0.2mm，装配时即使存在少量的装配误差，也不会遮挡屏幕显示内容，视窗位置预留了透明保护片的安装槽，保护片采用背胶粘贴固定，不需要额外的压合结构，装配工序简单。按键与壳体开孔的间隙控制在0.15mm，既能够保证按键活动顺畅，不会出现卡滞的情况，也不会因为间隙过大导致灰尘、水渍进入设备内部，提升设备的环境适应能力。背部电池仓的触点采用磷青铜材质，具备良好的弹性与导电性，长期使用也不会出现接触不良的问题，仓盖与壳体的配合间隙控制在0.2mm，滑扣的配合长度设置为3mm，能够保证仓盖扣合后不会轻易松脱，同时用户不需要借助工具就能徒手打开仓盖更换电池。
