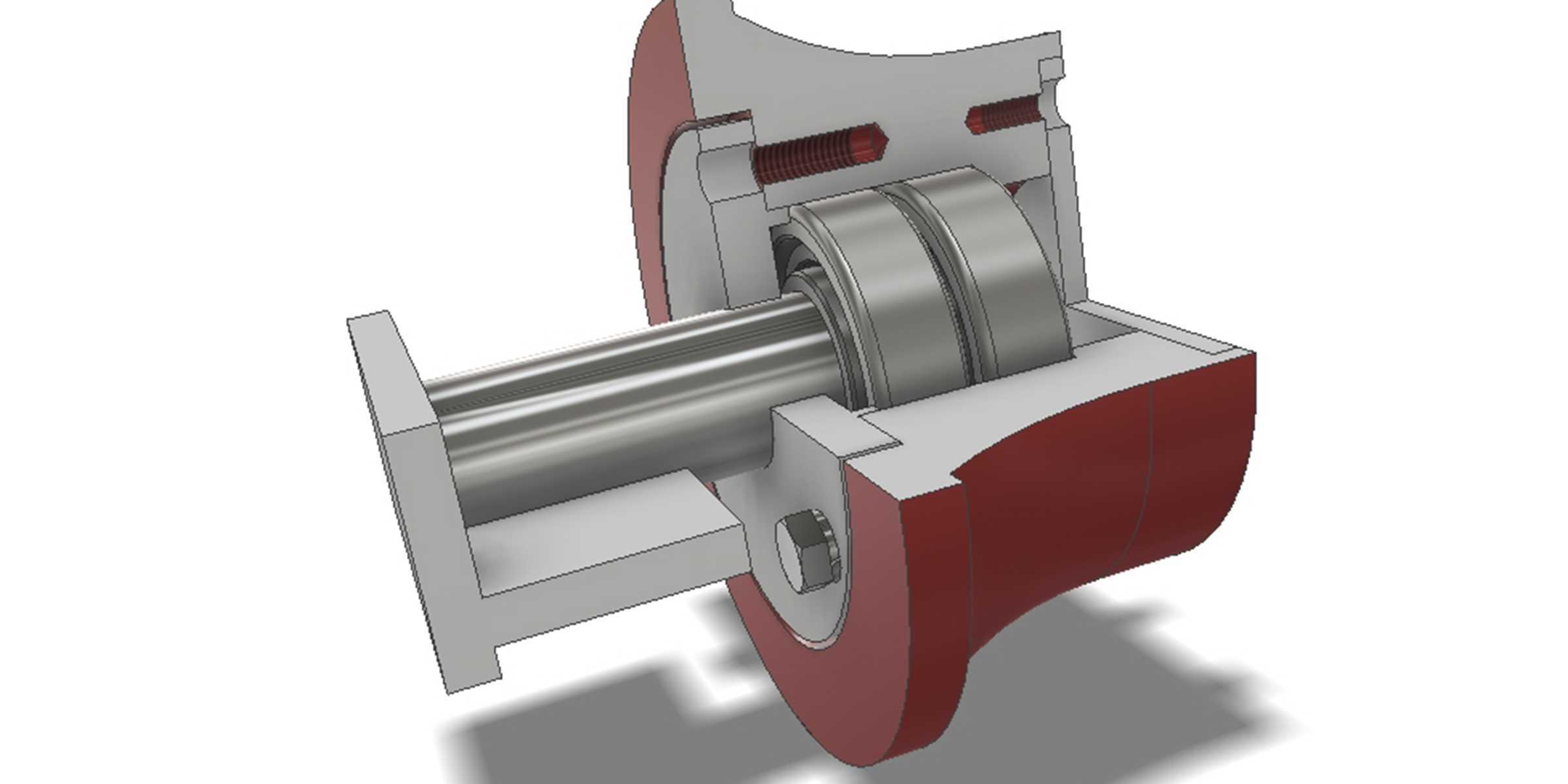

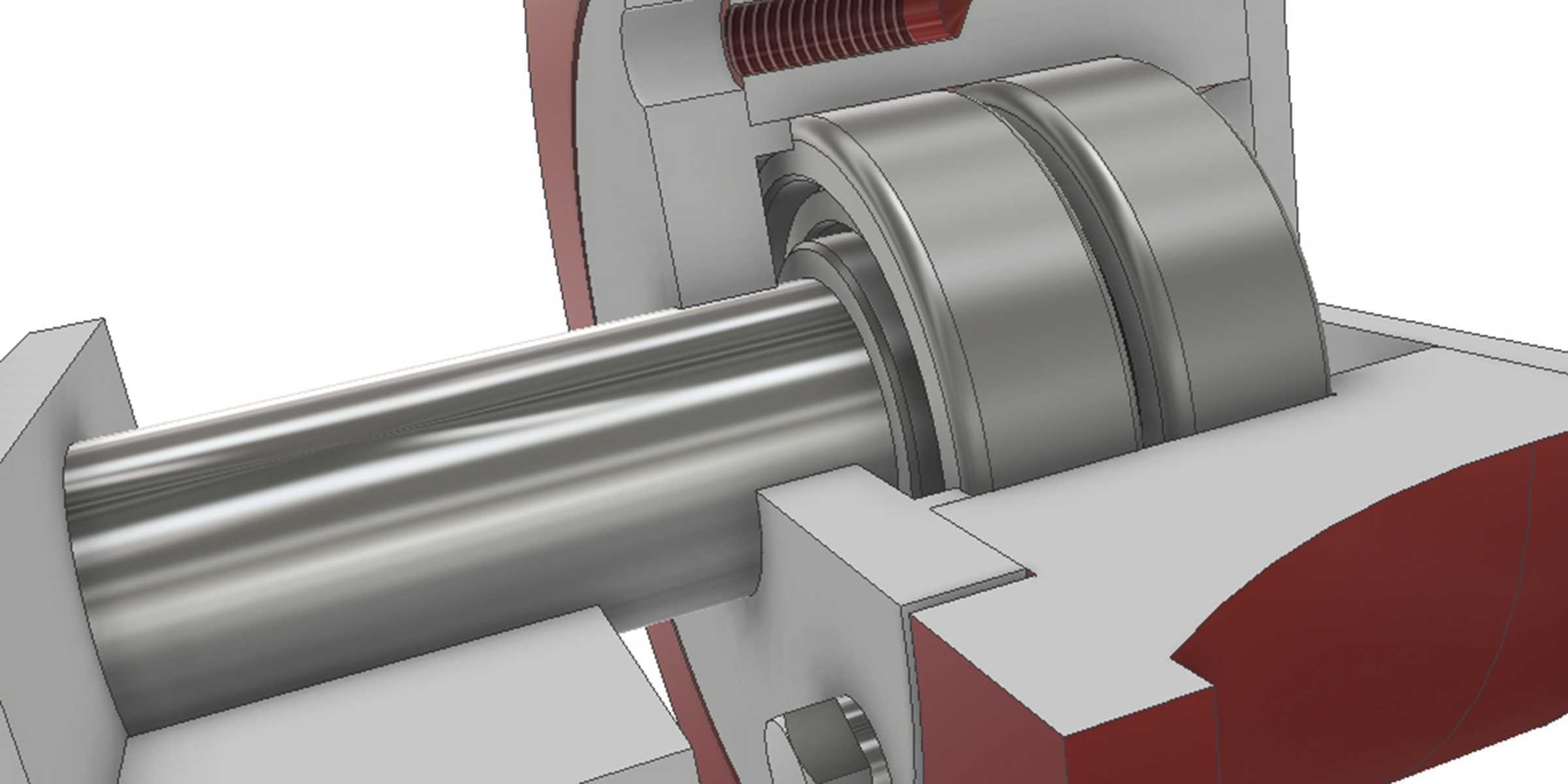

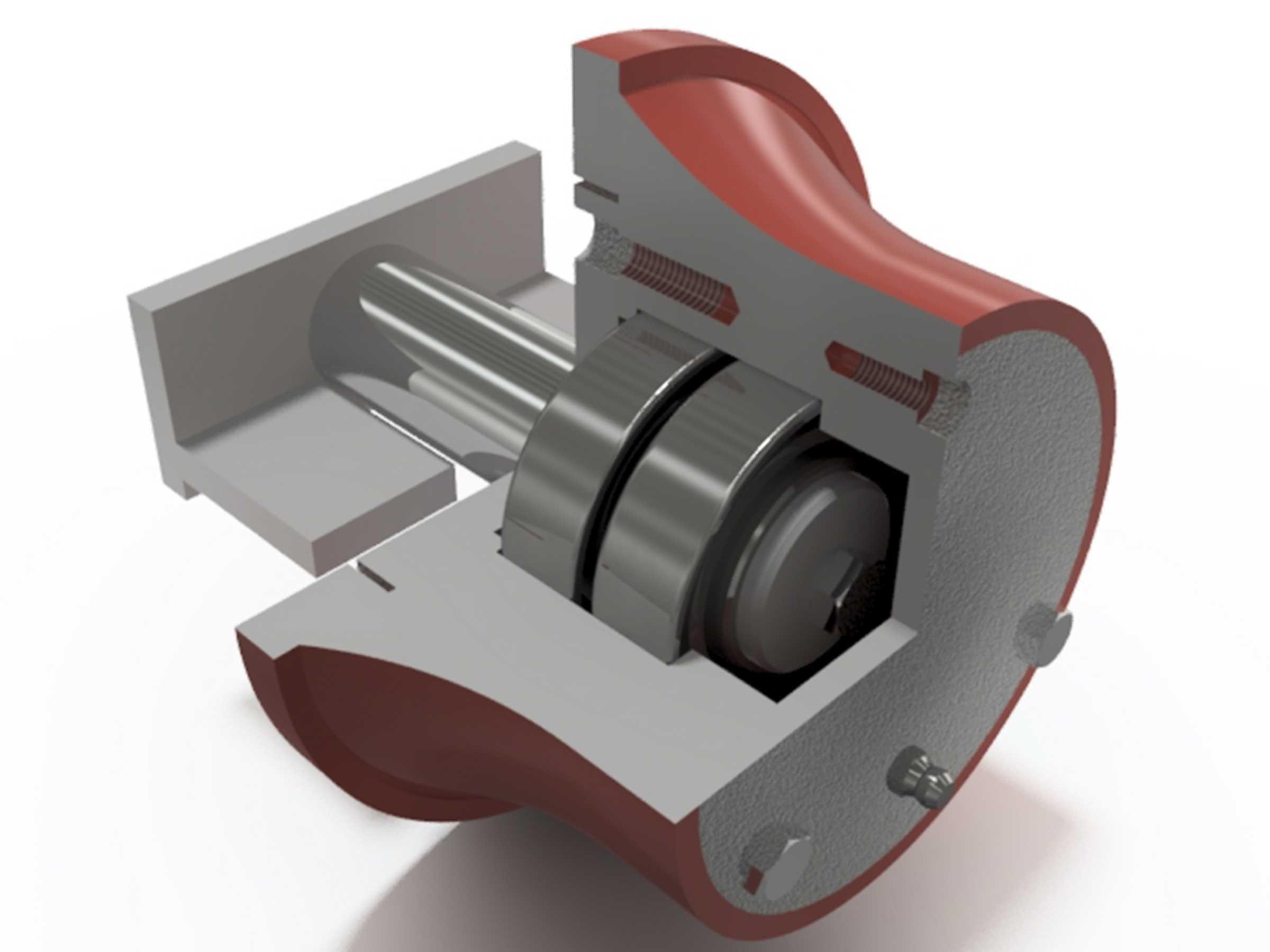

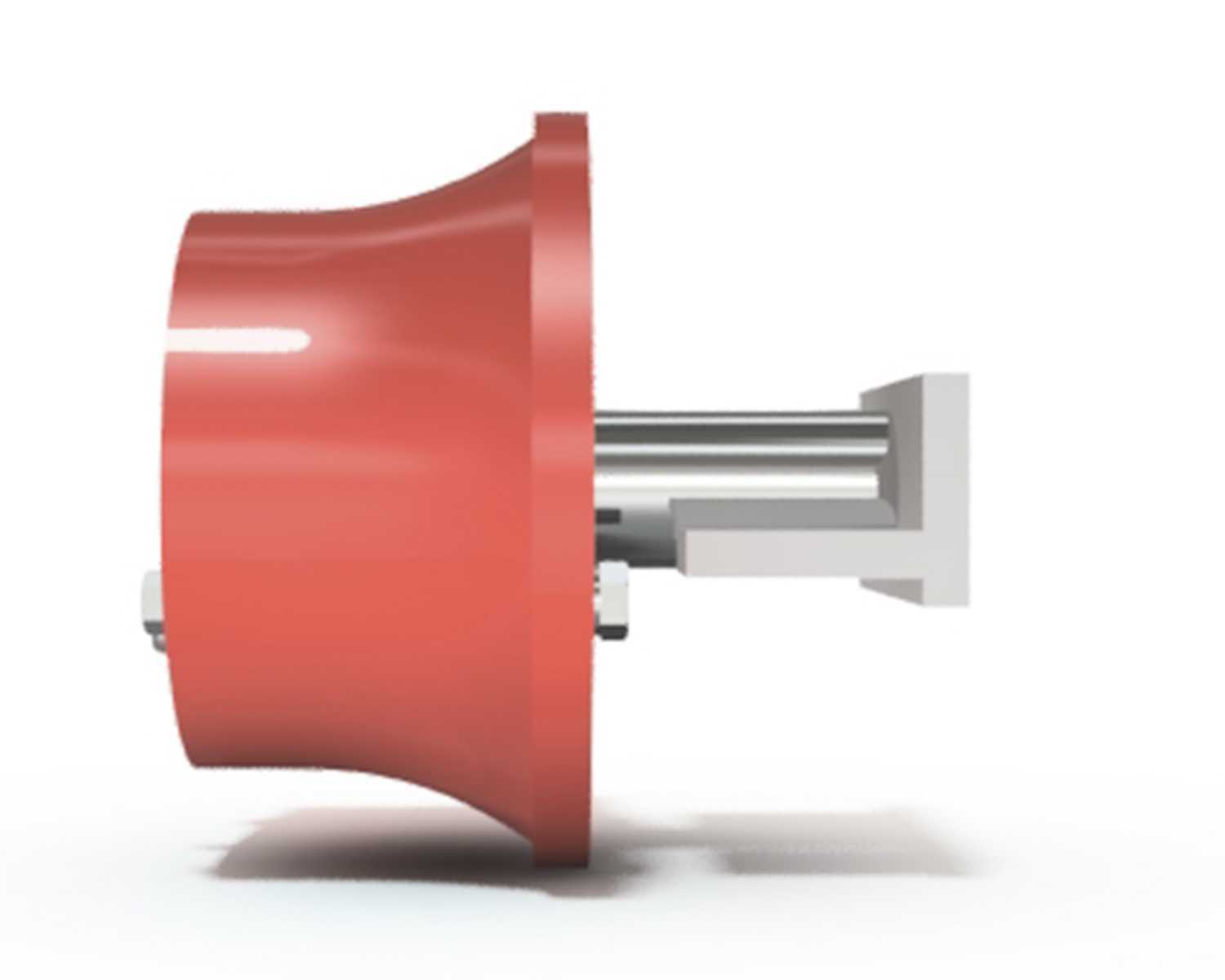

该剖视结构呈现的是重载运输车辆后轮的轮端集成组件,这类轮组结构广泛应用于厂区内固定线路转运的重载运输车辆、厂区物料摆渡挂车、短距离重型载货平台的行走端,区别于公路行驶车辆的轮端结构,这类厂区运输车辆的轮端更侧重静载承重能力与低速工况下的抗冲击性能,不需要兼顾高速行驶下的动平衡与风阻设计,整体结构围绕承重、密封、转动顺滑三个核心需求搭建。从剖视截面可以看到,轮组的核心承载部件为双列圆锥滚子轴承组,采用背对背安装的布局形式,相比单列轴承,双列布局可以同时承受径向载荷与双向轴向载荷,匹配运输车辆转弯、路面不平整带来的侧向冲击力,轴承内圈与车轴轴颈采用过盈配合,配合公差选取k6级,保证运转过程中内圈与轴无相对滑移,避免轴颈磨损失效;
轴承外圈与轮毂内孔采用过渡配合,装配时通过温差法压装,保证外圈与轮毂的同轴度,同时预留微小间隙适配工作温度升高后的热膨胀量,避免轴承抱死。轮毂外侧采用多层组合式密封结构,剖视中可见的多道环形密封槽内嵌装丁腈橡胶油封与防尘挡圈,第一道挡圈阻挡大颗粒的砂石、铁屑等硬质杂物,第二道油封阻挡粉尘与水汽侵入轴承腔,第三道密封件防止轴承腔内的润滑脂泄漏,三层密封配合可以满足厂区多粉尘、偶尔有积水溅洒的工况需求,延长轴承的维护周期。轮组的安装端采用方形连接座结构,连接座上预留的安装槽与运输车辆的车架纵梁直接配合,不需要额外的转接支架,安装时通过螺栓将连接座与车架锁紧,车轴穿过连接座的中心孔,轴端采用圆螺母配合止动垫圈锁紧轴承内圈,
锁紧后可以通过调整圆螺母的旋入量控制轴承的预紧力,预紧力控制在轴承额定动载荷的0.02-0.03倍区间,既消除轴承的内部游隙提升支撑刚性,又不会因为预紧过大导致轴承运转温升过高。轮毂外缘直接与实心橡胶轮胎贴合,这类实心轮胎适配厂区内硬化路面的行驶需求,不需要充气,不存在爆胎风险,轮胎与轮毂之间采用过盈压装配合,轮毂外缘的环形凸起可以卡住轮胎的内侧卡槽,避免车辆急加减速、转弯时轮胎与轮毂发生相对滑动。轮组的注油通道设计在轮毂的端面,剖视中可见的端面螺塞为注油口,维护时可以拆下螺塞直接向轴承腔内注入锂基润滑脂,不需要拆解整个轮组,注油时旧的润滑脂会从密封件的预留排脂槽挤出,保证腔内润滑脂填充量保持在腔体容积的1/3-1/2,
避免填充过多导致运转时搅拌发热。从安装边界来看,轮组整体轴向尺寸控制在适配标准200mm截面纵梁的安装范围,连接座的安装孔位间距匹配厂区通用运输车辆的车架安装尺寸,车轴轴径的尺寸与同吨位级别的常规运输车桥轴径保持一致,具备较好的互换性,当轮组出现故障时可以直接替换同规格的成熟产品,不需要重新调整车架结构。结构设计时采用自上而下的关联设计思路,先确定轮组的额定承重载荷、最大行驶速度、适配轮胎规格这些顶层参数,再依次推导轴承的选型、轴的直径、轮毂的壁厚、密封件的尺寸,所有零件的配合尺寸在建模时采用参数化关联,当顶层参数调整时,下属零件的尺寸可以同步更新,减少设计修改的工作量。轮毂的壁厚采用等强度设计,靠近轴承安装位的位置壁厚更大,承受轴承传递的支撑反力,靠近轮胎外缘的位置壁厚适当减小,在保证结构强度的前提下控制整体重量,降低轮组自身的转动惯量,减少车辆起步时的动力损耗。轮组上还设计有可拆卸的端盖结构,端盖通过螺栓固定在轮毂外侧,拆下后可以直接观察轴承的磨损情况、调整轴承预紧力,日常检查时不需要将整个轮组从车架上拆下,降低日常维护的工作量。这类轮组的实际使用场景多为厂区内10吨级以下的重载转运车辆,行驶速度一般不超过15km/h,单轮额定静载荷可以达到5吨,能够满足厂区内重型模具、钢材、成品工件的转运需求,相比充气轮胎的轮组,这类结构的故障率更低,维护间隔更长,适合固定路线、高频率使用的厂区转运场景。
