复古巴西巴拉圭风手持LCD游戏机结构设计

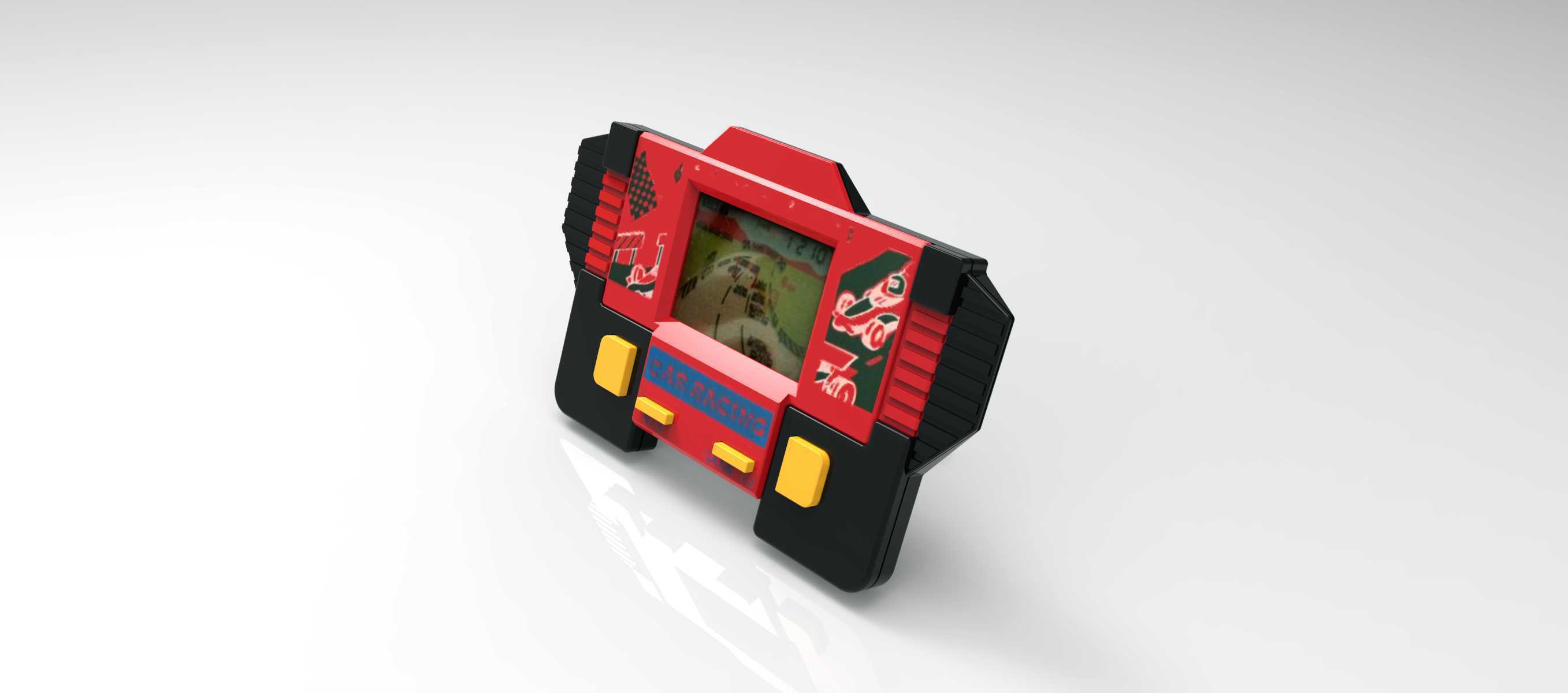

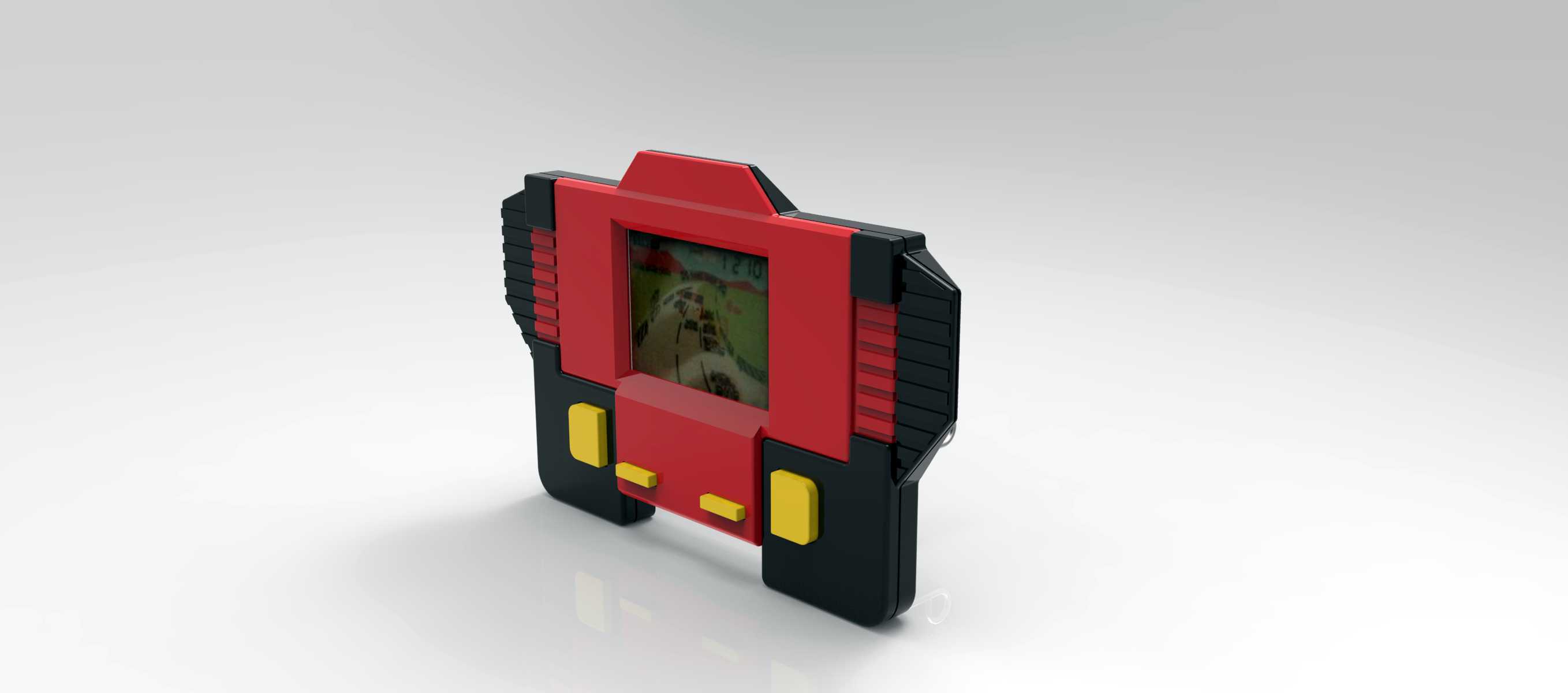

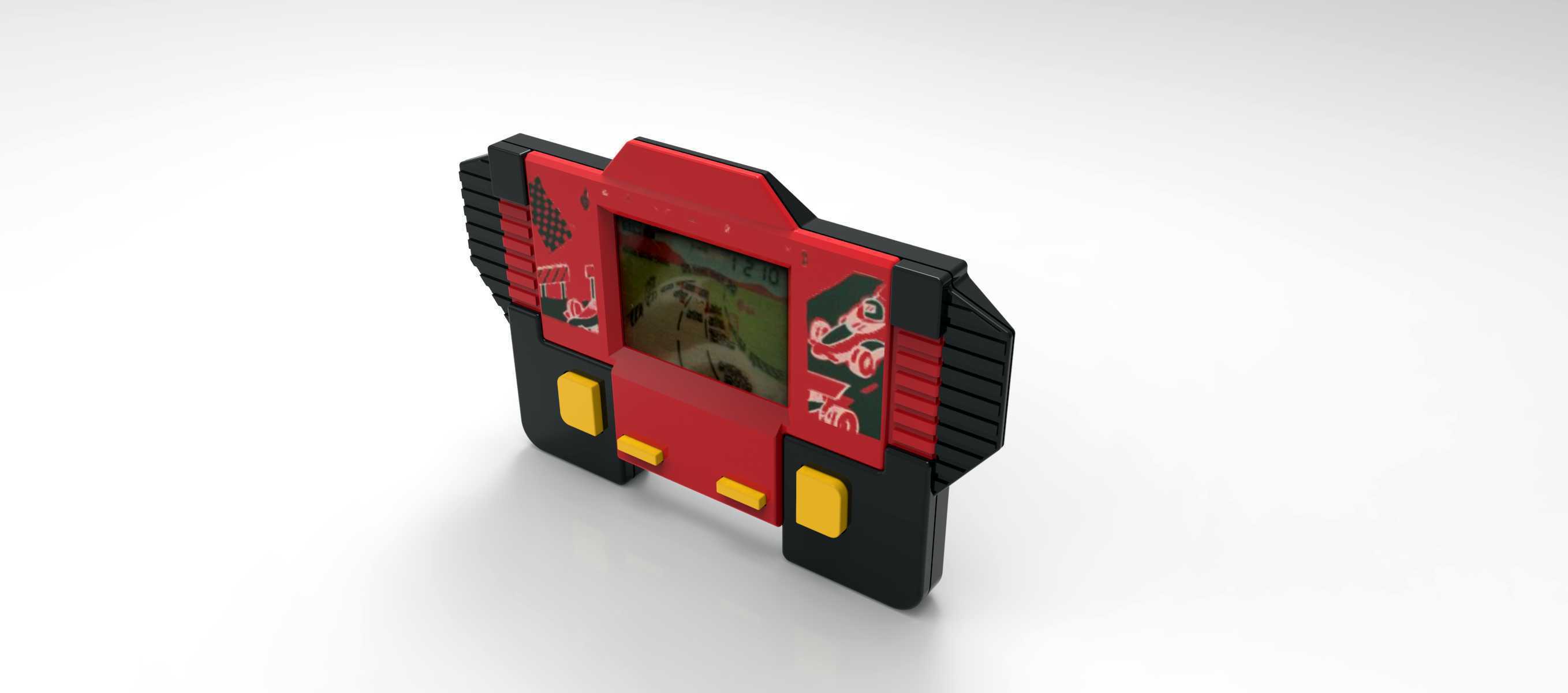

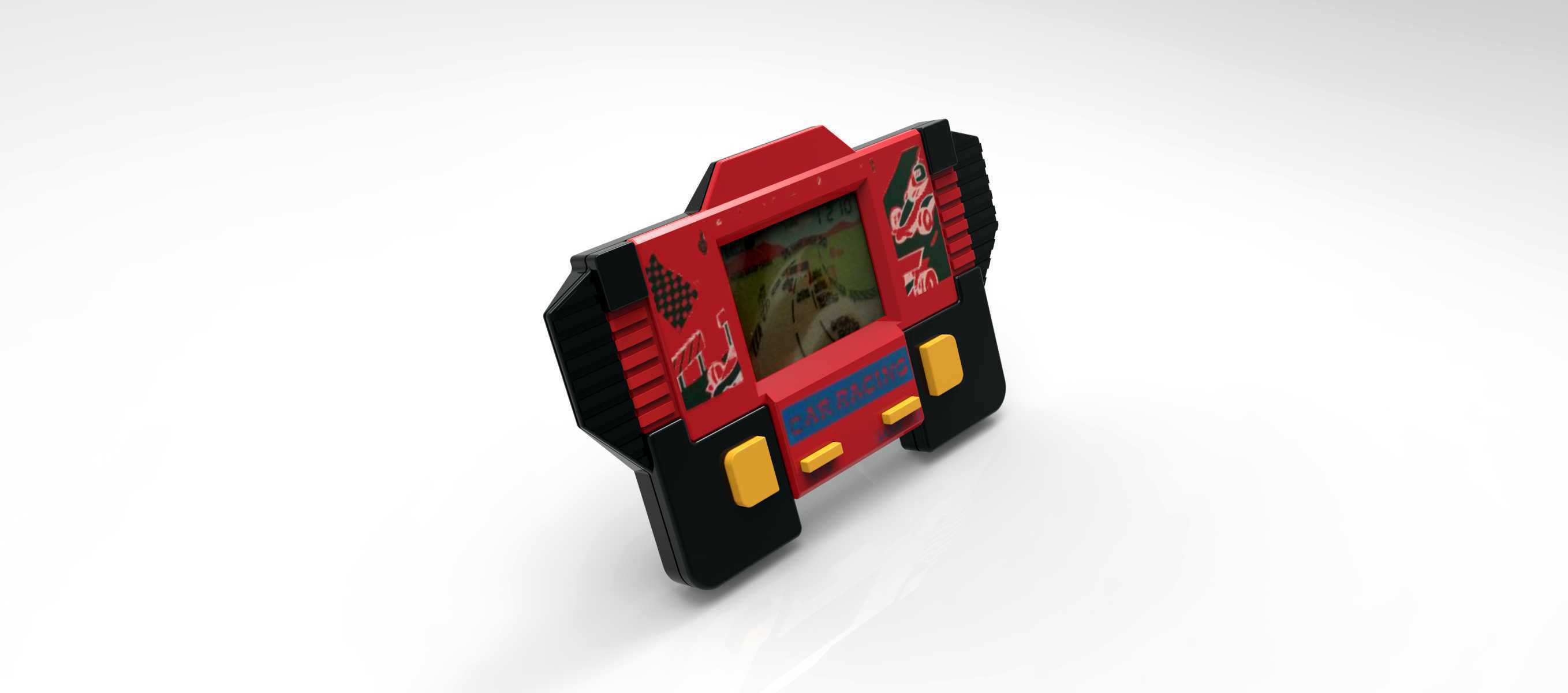

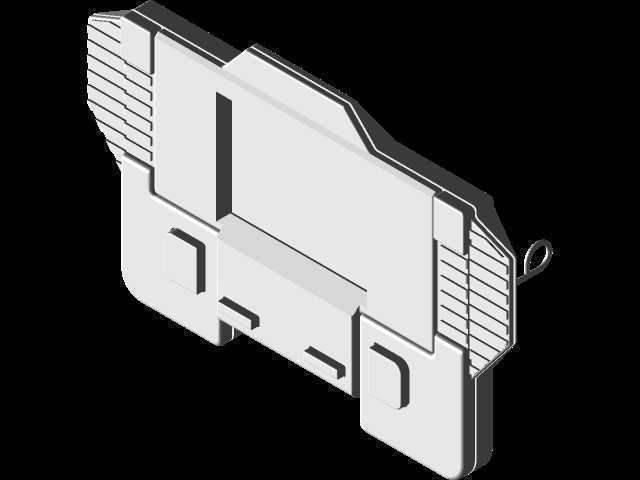

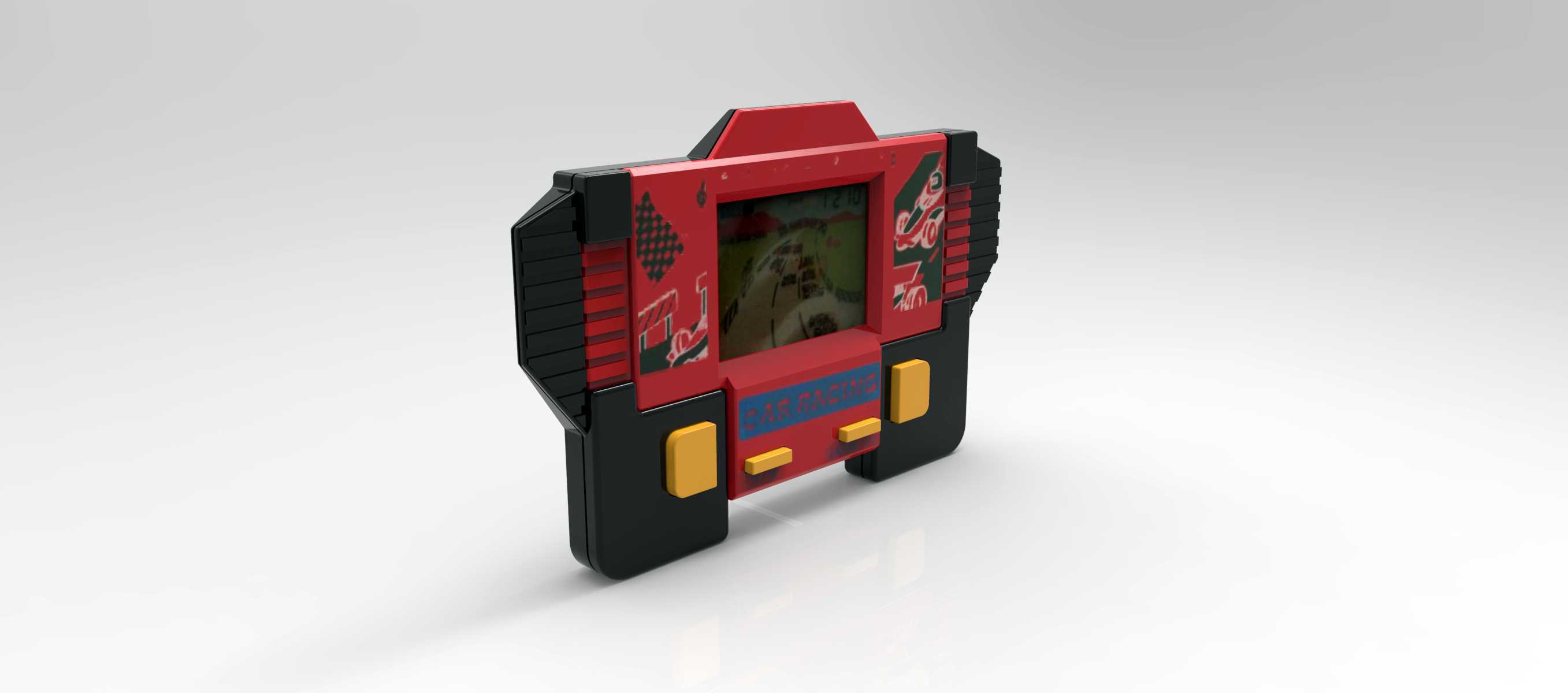

　　这款手持LCD游戏设备的结构设计，核心围绕便携掌上娱乐的使用场景展开，适配单手握持与双手操作的双重使用习惯，整体外壳采用前后壳扣合的装配结构，边缘做了圆弧过渡处理，避免握持时的硌手感，同时在握持区域设置了防滑纹理结构，提升长时间游戏操作时的握持稳定性。设备正面居中布置LCD显示屏安装位，屏幕周边做了下沉式台阶设计，用于卡装屏幕保护镜片，镜片与壳体之间预留0.15mm的胶层装配间隙，保证粘接牢固同时避免挤压屏幕造成显示异常。操作按键区域分布在屏幕下方与两侧握持区，方向键与功能键采用独立的硅胶按键结构，按键帽高出壳体表面2.2mm，按键行程设置为1.2mm，兼顾按压反馈感与误触防护，按键下方的PCB板定位柱高度经过精确计算，

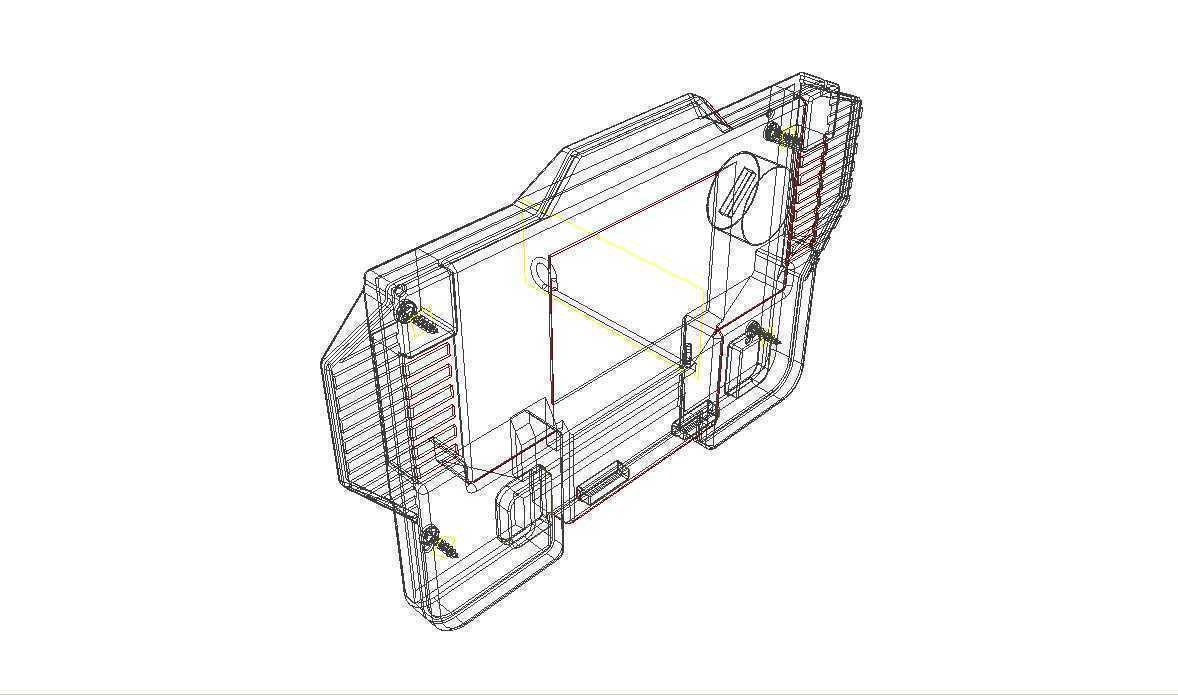

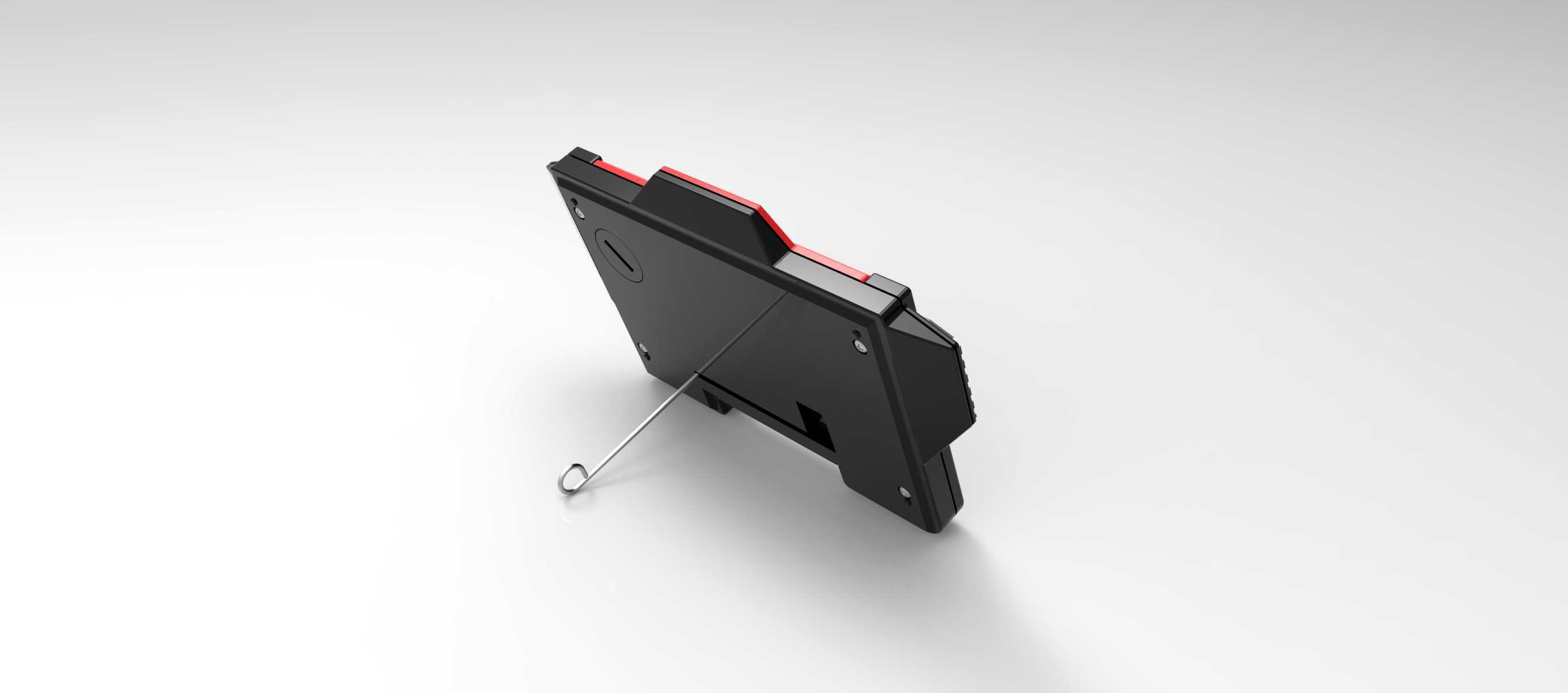

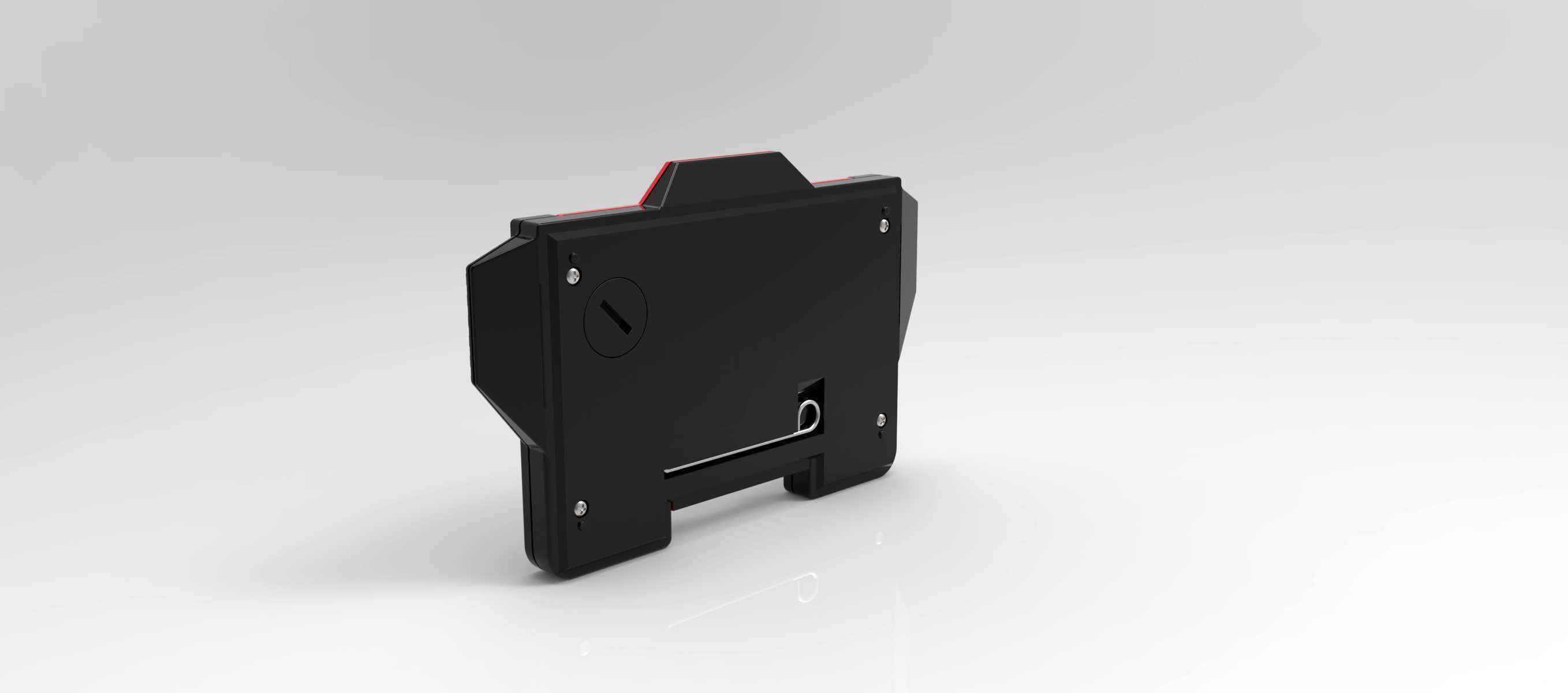

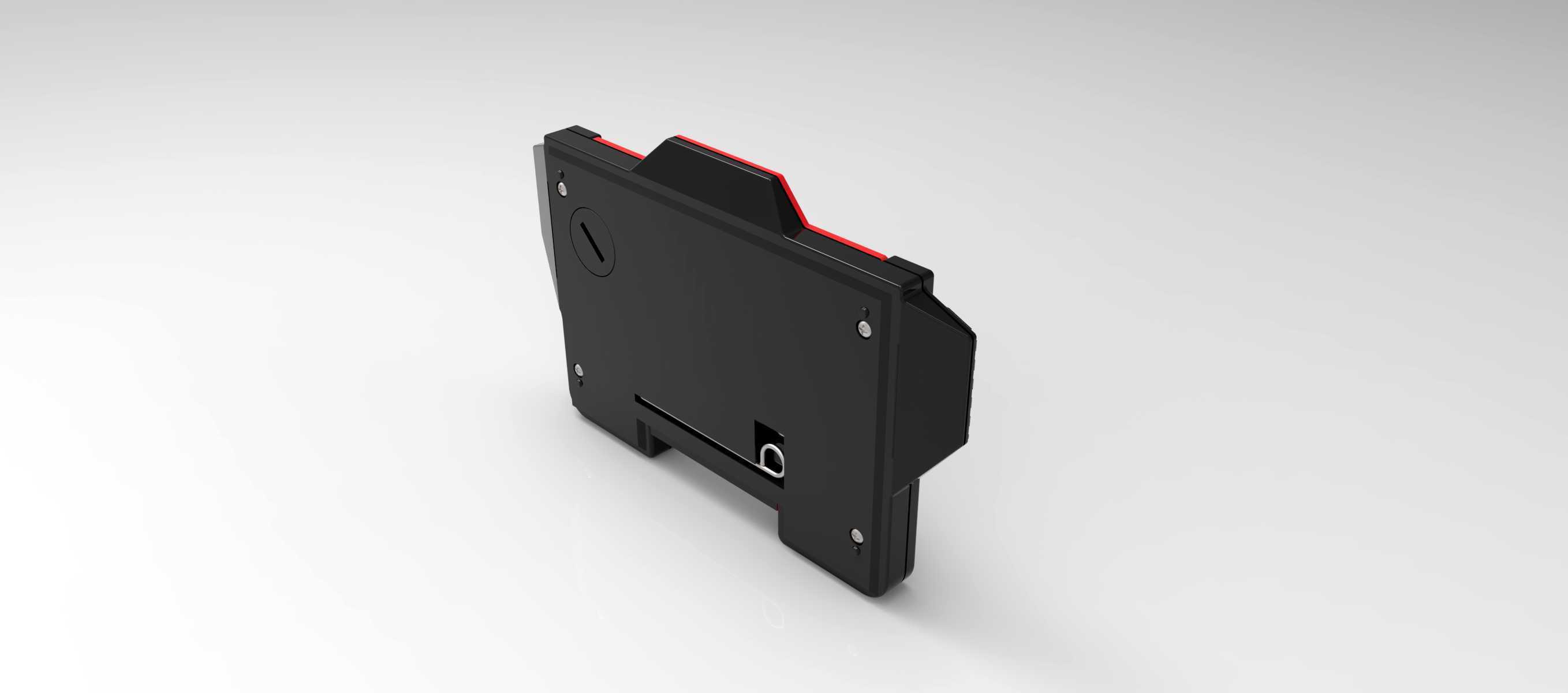

　　保证按键触发时的导通行程准确，不会出现卡键或者触发失效的问题。设备两侧的握持区域做了内凹的人体工学曲面设计，曲面弧度贴合手掌自然弯曲的形态，单手握持时手指可以自然搭在侧边的功能按键上，双手操作时拇指可以无阻碍覆盖所有操作按键，适配不同手型的使用需求。壳体内部设置了多组纵横交错的加强筋结构，筋条厚度1.2mm，间距8mm，在不显著增加壳体壁厚的前提下提升整体结构强度，避免摔落时壳体开裂，同时加强筋也作为内部PCB板、电池仓的定位支撑结构，减少额外的固定零件数量，降低装配复杂度。电池仓设置在设备背部，采用卡扣式电池盖结构，电池盖与壳体之间设置定位凸台与防水胶圈槽，可实现基础的防泼溅能力，适配日常使用时的意外泼溅场景，

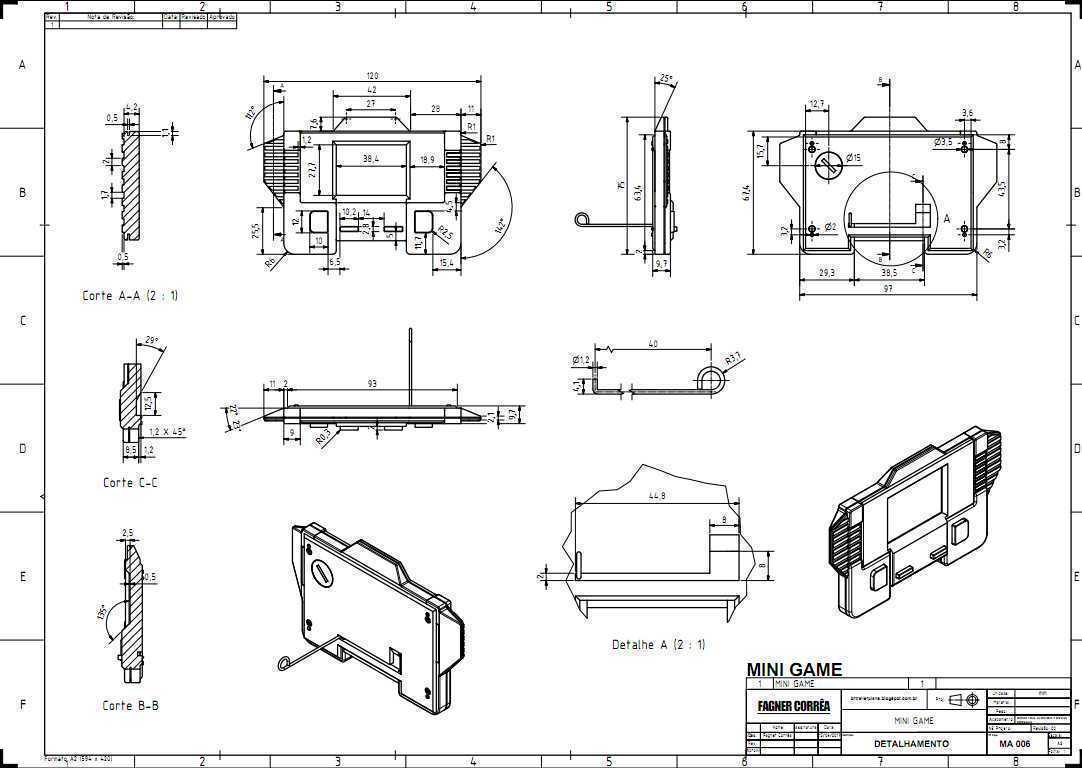

　　电池仓内部设置电池弹片定位槽，弹片采用磷青铜材质，保证长期使用后的接触可靠性，避免接触不良造成的设备断电问题。扬声器出声孔设置在设备正面下方区域，出声孔采用阵列式小圆孔设计，单孔直径1mm，孔间距2mm，出声孔内侧设置防尘网安装台阶，防止灰尘进入设备内部影响扬声器发声效果。设备的整体外形尺寸控制在120mm80mm25mm范围内，可轻松放入牛仔裤口袋或者小型随身包中，满足外出携带的使用需求，壳体边角做了R5的圆角处理，既提升握持舒适度，也能在设备摔落时分散冲击力，降低壳体损坏的概率。在结构设计过程中，所有装配位置都预留了合理的公差间隙，前后壳扣合位的间隙控制在0.1mm以内，保证装配后外观面无明显断差，

　　按键与壳体按键孔的单边间隙设置为0.2mm，避免温度变化造成的按键卡滞问题。内部PCB板采用四角定位柱加螺丝固定的方式，定位柱高度统一，保证PCB板装配后平整无翘曲，屏幕与PCB板之间采用斑马条导电连接，连接区域设置压紧结构，保证导电接触可靠，不会因为晃动出现显示花屏的问题。设备的外观装饰区域采用壳体表面丝印加局部凹刻填色的工艺，装饰图案与壳体结合牢固，长期使用摩擦也不会出现脱落掉色的问题，侧边的防滑纹理采用直纹结构，纹理深度0.3mm，既提升防滑效果，也便于模具加工成型，减少生产过程中的工艺难度。
