有线游戏手柄外观结构三维设计

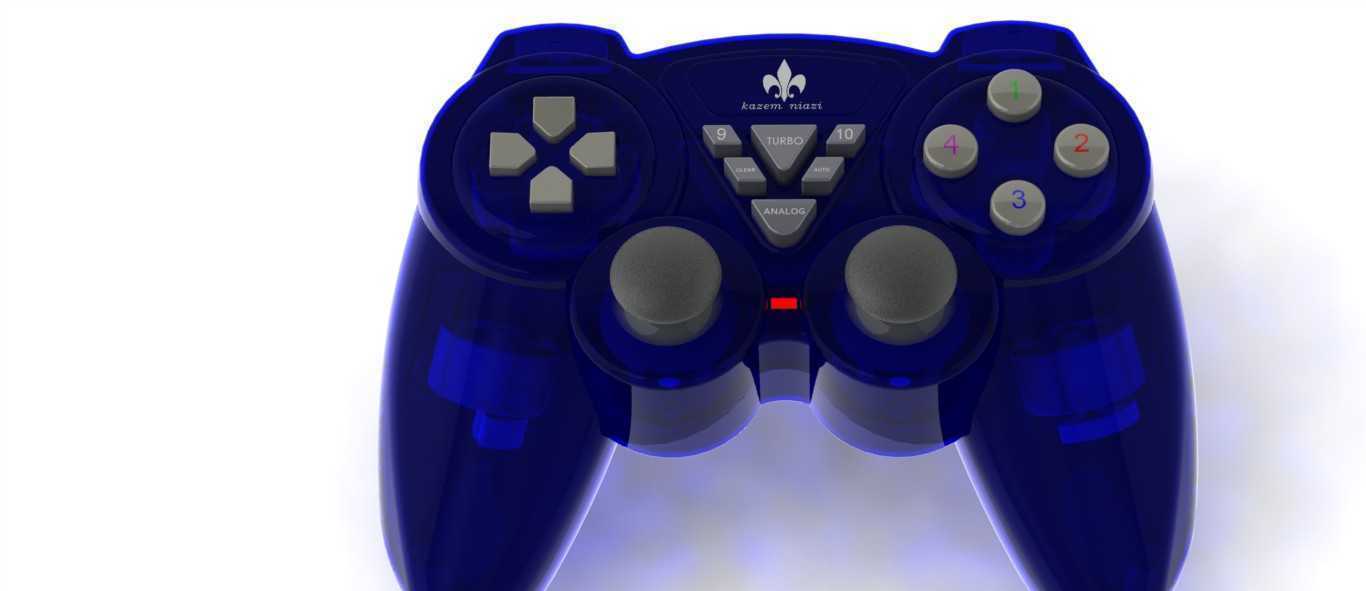

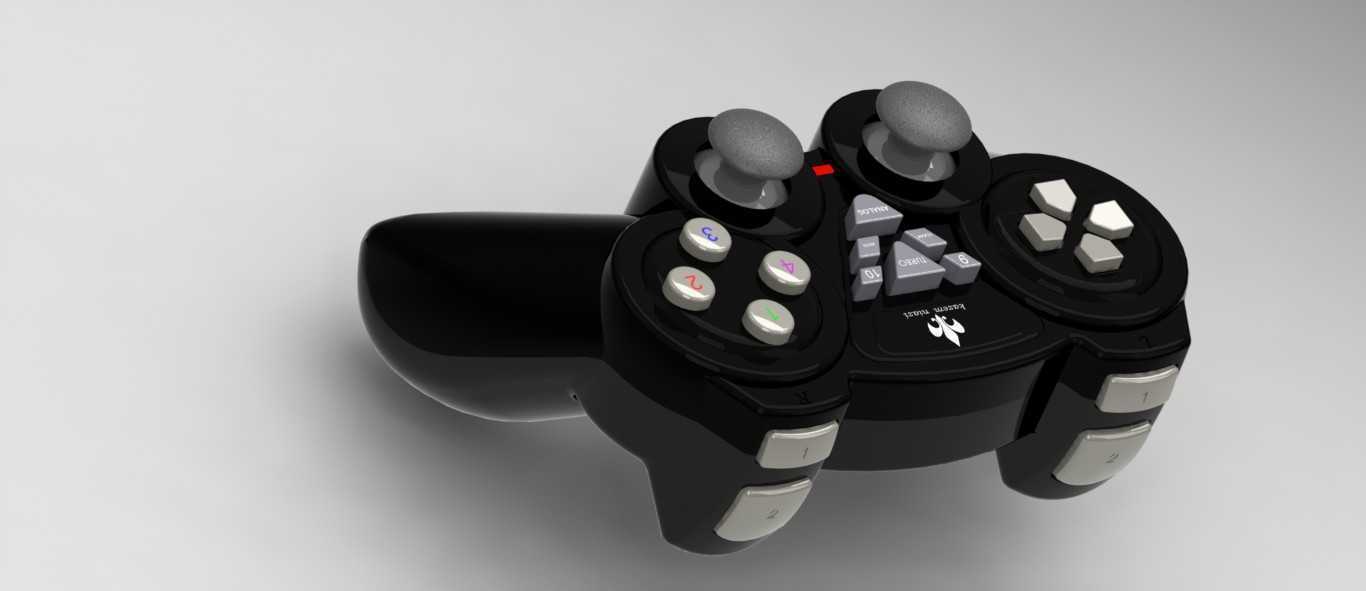

　　这款游戏手柄的结构设计，首先围绕长时间手持握持的人机工程需求展开，整体外壳采用左右对称的曲面收腰造型，握持区域的弧度贴合成年人手掌自然弯曲的形态，边缘做了连续的圆角过渡，避免长时间握持产生硌手感，外壳主体选用高光ABS材质，表面做镜面抛光处理，兼顾外观质感与结构强度，按键区域则采用哑光磨砂材质，和主体外壳形成视觉区分的同时，减少手指操作时的打滑问题。功能布局上，左侧区域设置十字方向按键与双模拟摇杆，十字键采用分体式四向独立按键结构，每个按键的按压行程控制在1.2-1.5mm区间，触发压力设置为60-80g，兼顾方向输入的精准度与按压反馈的清晰度，避免长时间操作产生的手指疲劳；双模拟摇杆采用球面帽头设计，帽头表面做细微的颗粒防滑纹理，

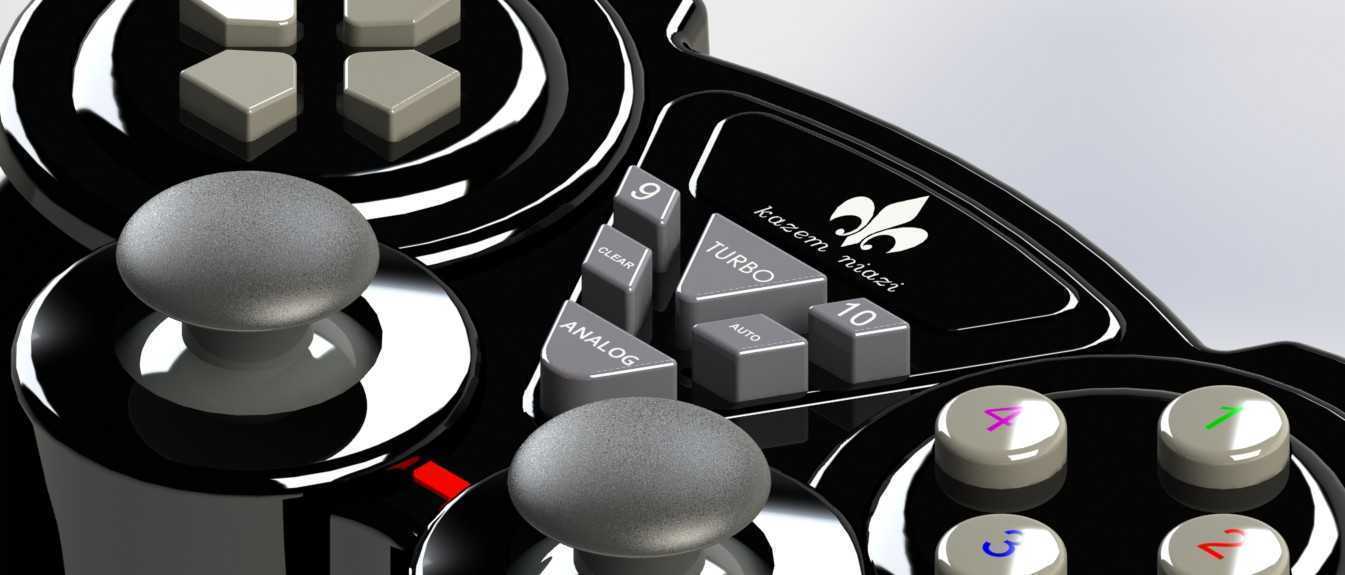

　　摇杆的倾斜角度范围设置为正负25度，内置自复位结构，松开后可自动回归中位，满足3D游戏视角控制、方向微调的操作需求。右侧功能按键区域设置四枚动作按键，按键表面做不同的色彩标识区分，方便玩家快速识别按键功能，动作按键的按压行程略短于十字方向键，触发反馈更清脆，适配高频次的动作指令输入需求。中间功能区域设置功能切换按键与模式指示灯，包含模拟/数字模式切换键、连发功能设置键，模式切换按键旁预留指示灯安装位，可通过灯光颜色反馈当前手柄的工作模式，连发功能按键可实现按键输入的连续触发，适配不同类型游戏的操作需求。从结构安装边界来看，手柄整体宽度控制在150-160mm区间，握持区域的厚度在30-35mm之间，

　　整体重量控制在220-250g范围，内部预留PCB电路板安装槽、按键导电胶安装位、摇杆组件固定柱，上下外壳通过卡扣与螺丝组合固定，螺丝孔位隐藏在手柄背面的防滑脚垫下方，保证外观面的完整性，外壳的分型线设置在手柄侧方的中间位置，避免分型线出现在握持接触区域，提升手持触感。在实际应用场景中，这类手柄可适配家用游戏主机、PC端游戏平台，通过有线连接方式实现低延迟的指令传输，相比键盘鼠标的操控方式，手柄的摇杆与按键布局更适配动作类、竞速类、体育类游戏的操作逻辑，可实现更顺滑的视角控制与更精准的方向输入，在电竞外设、家用娱乐场景中都有广泛的应用。设计过程中，需要重点考量按键的按压一致性，所有按键的触发压力偏差控制在正负10g以内，

　　避免不同按键反馈差异过大影响操作手感，同时摇杆的中位精度需要控制在0.5度以内，避免出现视角漂移的问题；外壳的壁厚设置为2.2-2.5mm，在按键安装位、螺丝柱位置做局部加厚处理，提升结构强度，避免跌落、按压时出现外壳开裂的问题，内部走线槽做圆角过渡，避免线材被外壳锐边割破，同时预留足够的线材活动空间，避免组装时线材被挤压导致接触不良。手柄的正面按键排布遵循主流玩家的操作习惯，左侧方向控制区、右侧动作控制区的间距设置为80-90mm，适配大多数玩家双手自然张开的操作距离，中间功能区的按键位置略高于握持平面，避免握持时误触功能按键，同时功能按键的尺寸略小于动作按键，进一步降低误触概率。从结构可靠性角度，摇杆组件采用卡扣加螺丝的双重固定方式，固定在内部的支撑筋位上，可承受超过100万次的摇杆倾斜操作，按键下方的导电胶采用硅胶材质，耐按压次数超过500万次，满足长期使用的寿命需求，外壳的连接卡扣均匀分布在手柄边缘，卡扣的扣合量设置为0.8-1.0mm，既保证上下壳的连接紧密性，也方便后期维修拆解。
