三款不同握柄结构可调式助行手杖结构设计

　　本次呈现的三款手杖结构，均围绕下肢行动不便人群的日常出行、康复训练场景做差异化结构设计，覆盖不同使用习惯与握持需求，在结构可靠性、使用便捷性、握持舒适度上做了多轮参数校核。三款手杖均采用可伸缩调节的杆身结构，杆体选用轻量化高强度金属管材，通过杆身预设的多档定位孔配合弹性卡销实现长度调节，调节区间覆盖150mm行程，可适配身高150cm至185cm区间的使用者，调节操作无需额外工具，单手即可按压卡销完成档位切换，锁定后卡销嵌入定位孔的深度不小于5mm，配合杆身套接段的配合公差控制在H8/f7区间，可避免使用过程中出现杆身晃动、滑脱的风险，满足日常行走支撑的载荷要求。

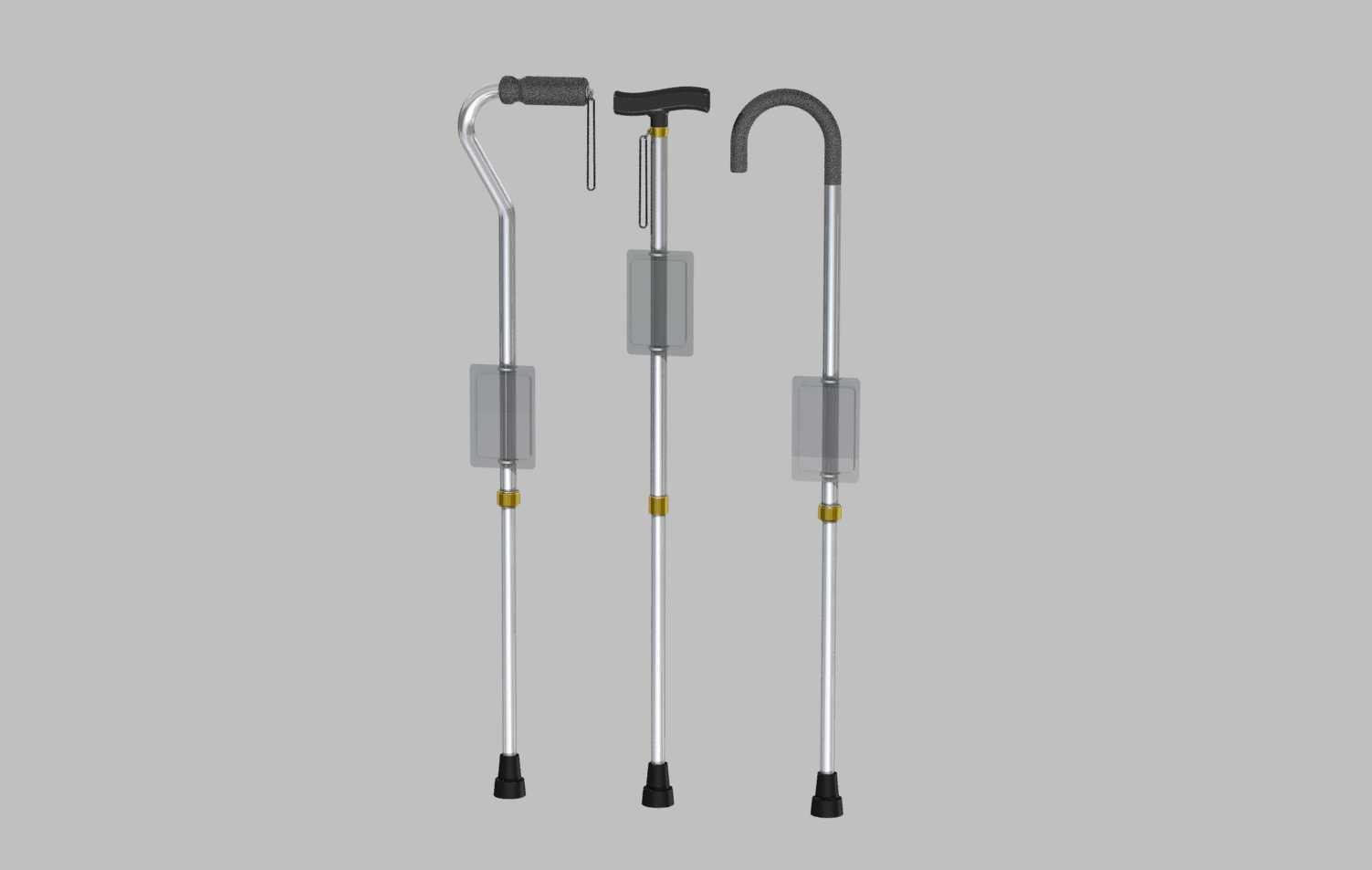

　　三款产品的核心差异集中在握柄结构设计上，第一款采用偏移式弯柄设计，握柄向使用者身侧偏移25mm，握持时手腕可保持自然中立姿态，适合长时间行走握持，能降低腕部韧带的持续牵拉应力，握柄表面包覆软质防滑橡塑层，表面设置细密的环形防滑纹路，即便手部出汗也能保持足够的握持摩擦力，握柄末端设置的挂环可在闲置时将手杖挂置于桌边、扶手处，减少放置时倾倒滑落的概率。第二款采用T型直握柄结构，握柄与杆身垂直设置，握持时受力方向与杆身支撑轴线重合，适合上肢力量较弱的使用者，握把处集成的弹性腕带可套于手腕处，避免手杖意外脱手，杆身中部设置的反光标识块可在夜间光线不足环境下反射过往车辆灯光，提升户外出行的安全性。第三款采用圆弧弯柄结构，握柄的圆弧曲率贴合手掌自然弯曲的形态，握持时手掌受力均匀分布，可减少局部压应力集中，适合手部存在关节炎、握持力量不足的老年使用者。

　　三款手杖的底部均配置了防滑橡胶脚垫，脚垫采用高耐磨丁腈橡胶材质，底部设置多道交错的排水防滑槽，在干燥瓷砖、湿滑路面、沥青路面等不同接触面都能提供足够的静摩擦力，脚垫与杆身采用过盈配合加螺纹锁紧的双重连接结构，可避免长期使用后脚垫脱落，脚垫的磨损余量设计为10mm，当磨损至警示刻度线时可直接更换同规格脚垫，无需更换整根手杖，降低长期使用成本。杆身中部设置的限位挡块可在伸缩调节时限制最大拉出长度，避免调节超出行程导致杆身脱开，挡块采用工程尼龙材质，具备足够的抗冲击强度，可承受使用者突然发力支撑时的轴向冲击载荷。

　　从结构建模的细节来看，所有零部件的装配间隙均经过干涉校验，活动部件的运动行程无卡滞点，杆身表面做了阳极氧化处理，既提升了金属表面的耐腐蚀性，也避免长期使用后表面出现锈迹沾染衣物。每款手杖的整体重量控制在350g以内，长时间握持不会产生明显的负重感，杆身的轴向静载荷测试可承受1200N的垂直压力，满足体重100kg以内使用者的支撑需求，侧向载荷可承受300N的横向力，在使用者行走过程中出现侧倾时可提供足够的支撑力，降低摔倒风险。针对不同使用场景，三款手杖的握柄角度、杆身重心位置都做了针对性优化，偏移式弯柄款重心靠近握柄位置，持握时手感更轻便；T型握柄款重心沿杆身轴线分布，支撑时力传导更直接；圆弧弯柄款重心略靠下，放置时稳定性更好。在结构细节上，所有棱边均做了R2以上的圆角处理，不存在尖锐边角，避免使用过程中剐蹭衣物或划伤皮肤，调节卡销的按压端做了圆弧凸起设计，按压时手指触感舒适，不会产生明显的压痛点。
