多工位齿轮进给传动箱体结构设计

　　这款齿轮进给箱主要应用于多工位连续加工生产线的物料精准进给环节，常见于五金冲压、型材辊压、精密裁切等需要同步输送多道次物料的加工场景，核心作用是将驱动端的旋转动力按照固定传动比分配到多个输出轴端，为各工位的送料辊提供同步且扭矩匹配的动力输出，保证各工位进给速度一致，避免物料在输送过程中出现拉扯、偏移或者进给步距不一致的问题。从结构布局来看，整体采用一体式铸造箱体作为承载基体，箱体底部设置带安装孔的法兰底座，安装孔位按照标准设备安装间距排布，可直接固定在设备主机的安装基面之上，不需要额外制作转接安装板，安装边界的长宽尺寸适配常规中型加工生产线的机架安装空间，箱体侧面预留的驱动输入轴端可直接与伺服驱动单元连接，输入轴的轴伸尺寸、

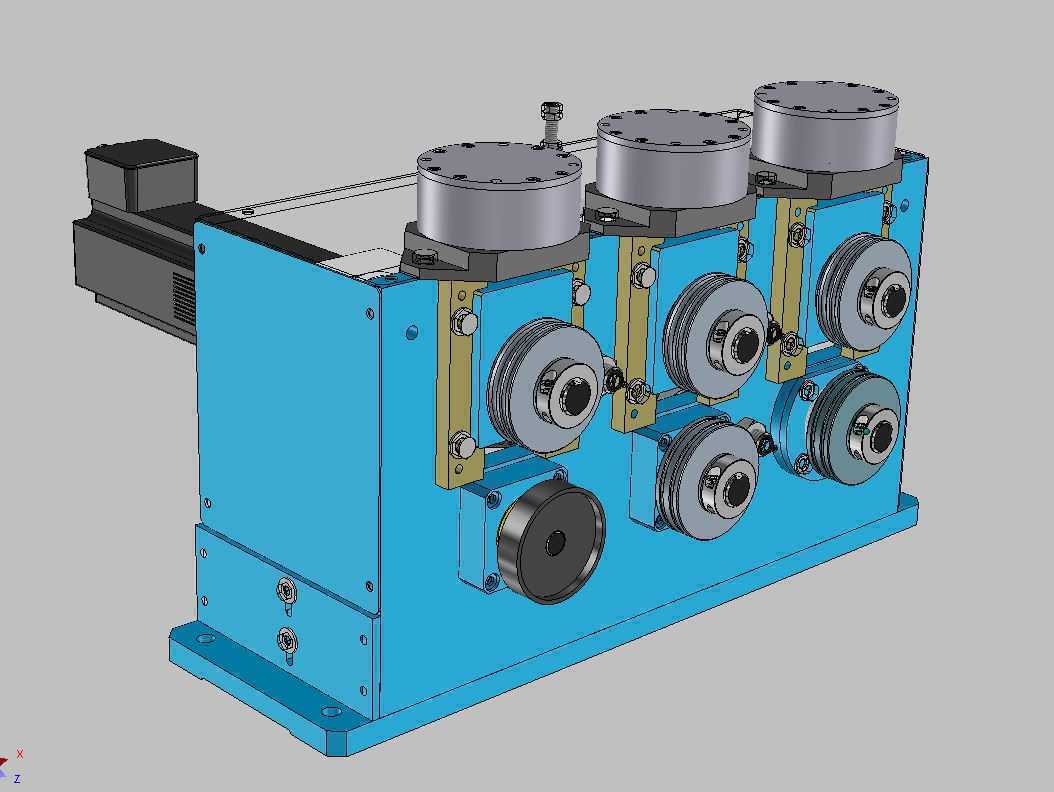

　　键槽规格匹配通用标准伺服电机的输出轴参数，无需额外定制联轴器转接件。箱体正面沿物料输送方向排布三组双输出轴的传动单元，每组单元对应一组上下对压的送料辊安装位，输出轴端的轴径、轴承安装位尺寸统一，可直接装配标准规格的深沟球轴承与送料辊连接法兰，日常维护更换易损件时不需要单独定制非标配件。三组传动单元之间通过定比齿轮组实现动力传递，齿轮组安装在箱体内部的密闭腔体内，腔体内可存储润滑油脂，齿轮啮合过程中可实现自带润滑，降低长期运行的磨损速率，箱体顶部对应每组传动单元的位置设置密封端盖，端盖通过螺栓固定在箱体上沿，拆卸端盖即可直接检查内部齿轮啮合状态、补充润滑脂，不需要将整个箱体从设备上拆解下来，大幅降低日常运维的工作量。

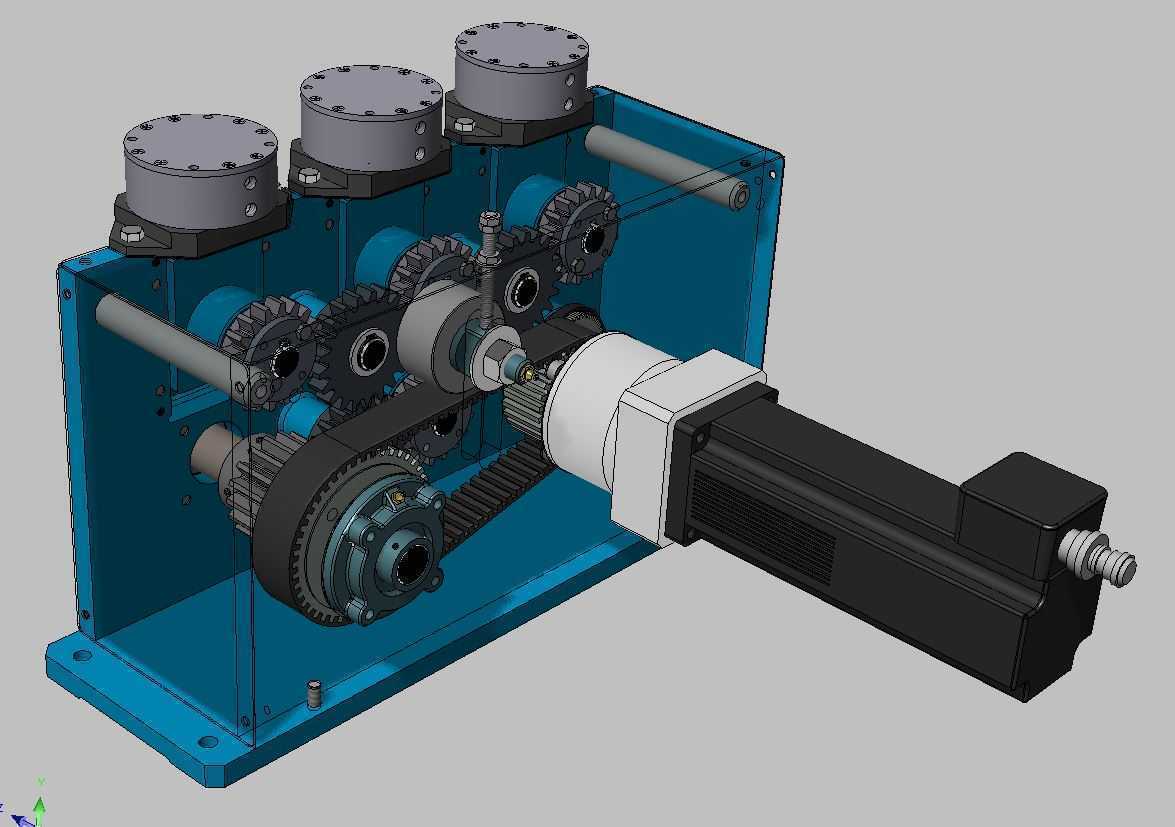

　　设计过程中针对多工位进给的同步性需求，对各级传动齿轮的模数、齿数做了匹配计算，保证三组输出轴的转速差控制在允许的误差范围内，避免多组送料辊线速度不一致导致的物料表面划伤、进给步距超差问题；箱体的壁厚按照长期承受交变传动载荷的工况做了加强设计，箱体侧壁在轴承安装位的位置设置了加强筋结构，避免长期运行过程中轴承位出现形变导致的齿轮啮合间隙变大、传动噪音升高的问题。驱动端布置在箱体的单侧位置，与三组传动单元通过一级减速齿轮连接，可根据实际生产线的进给速度需求，更换输入端的齿轮配比调整整体进给速比，适配不同厚度、不同材质物料的进给速度要求，不需要对整体箱体结构做改动。箱体外侧的传动连接部位设置了可拆卸的防护盖板，

　　将外露的传动连接部位完全封闭，避免生产过程中产生的金属碎屑、切削液进入传动部位造成齿轮磨损，同时也能避免运维过程中人员误触运转部件引发安全隐患。各输出轴端的密封部位采用骨架油封做动密封，可有效防止箱体内的润滑脂泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，适配车间内多粉尘、有切削液飞溅的生产工况。
