销钉焊接专用自动化加工设备结构

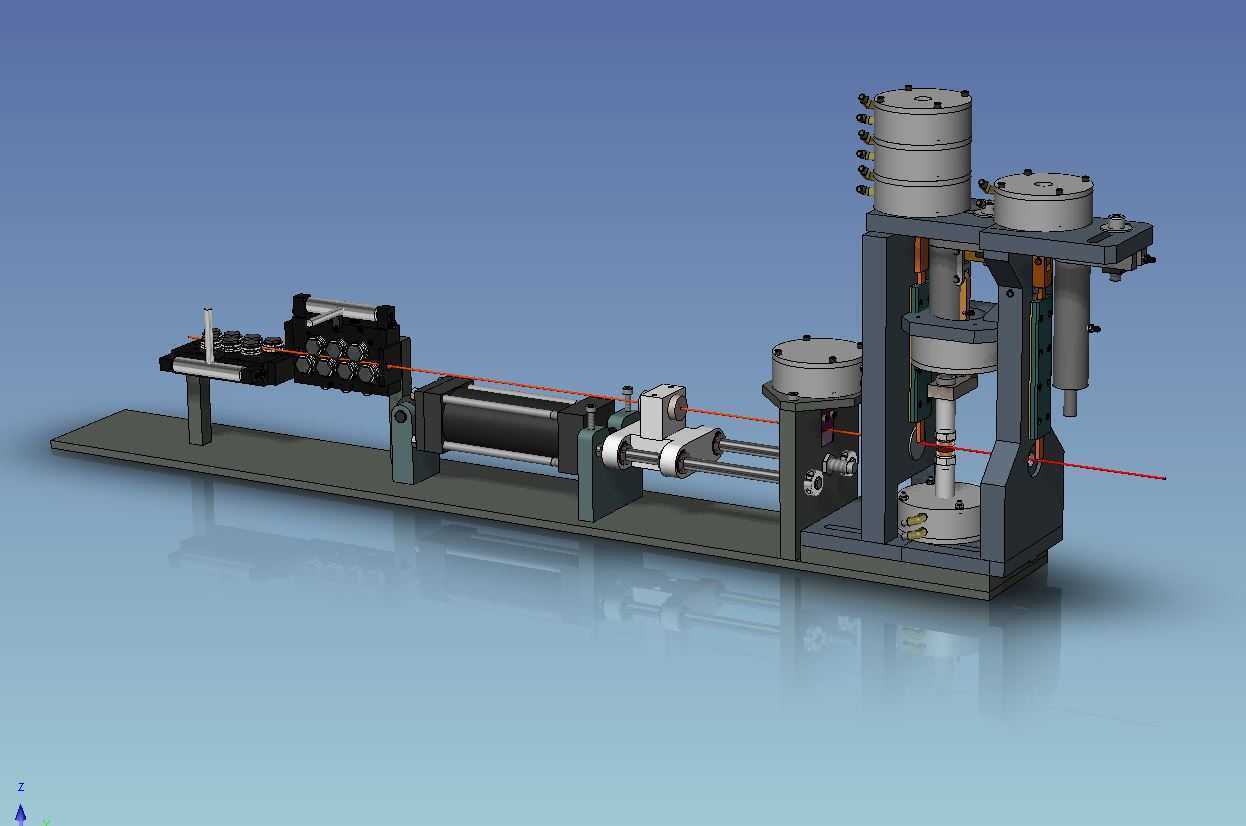

　　这套销类工件焊接加工设备，主要面向五金零部件加工、金属制品生产、标准件制造场景，针对细长销类工件的对接、端部焊接工序设计，解决传统手工焊接销件时同轴度差、焊接强度不稳定、加工效率低的痛点，适配直径3mm-12mm、长度80mm-300mm范围内的金属销件焊接加工，可覆盖碳钢、不锈钢、合金结构钢等常见金属销材的焊接作业需求。设备整体采用卧式长底座布局，所有功能组件均集成在一体化铸造加工的安装底座上，底座底面预留标准设备安装孔位，可直接固定在车间硬化地面或常规设备工作台上，整体安装占地长度约1800mm、宽度约450mm、最高处高度约1100mm，无需额外搭建配套安装机架，现场部署时仅需对接气源、焊接电源即可完成调试投产。

　　从功能模块划分来看，设备左侧为工件送料与定位单元，集成了多组可调式导向滚轮组，滚轮采用V型槽结构，槽距可根据待加工销件的直径快速调整，适配不同规格销件的径向定位，避免送料过程中工件出现偏摆、窜动；送料单元搭配气动推料结构，可将待焊接销件沿导向轴线精准推送至焊接工位，送料行程可通过调节气缸限位块灵活设定，匹配不同长度工件的加工需求。中部为工件夹持与对中单元，采用气动三爪卡盘结构搭配轴向定位顶针，可在焊接前将两段待对接的销件同轴夹紧，夹紧力可通过气源压力调节，避免薄壁销件被夹伤变形，同时保证两段工件的对接端面紧密贴合，减少焊接间隙带来的焊穿、虚焊问题。右侧为焊接执行与加压单元，集成了多组立式加压气缸与焊接电极组件，

　　焊接电极采用可拆卸式铜合金材质，磨损后可快速更换，电极的加压行程、压力大小均可独立调节，适配不同壁厚、不同材质销件的焊接压力需求；加压单元旁侧设置有行程限位柱，可严格控制电极下压的极限位置，避免压伤工件表面。设备的气动管路均采用沿底座侧面暗装的布局方式，避免加工过程中焊渣飞溅损坏管路，所有气动阀组集中安装在底座后侧的阀组安装区，日常维护时可快速排查气路故障。设计过程中重点考虑了焊接作业的防护需求，焊接工位周边预留了焊渣挡板的安装槽位，可加装耐高温挡板阻挡焊接飞溅，同时设备的导向导轨、气缸活塞杆等运动部件均设置了防尘防焊渣的伸缩防护套，减少焊接烟尘、金属碎屑进入运动副造成的部件磨损，延长设备维护周期。在结构刚性设计上，

　　底座采用加厚铸铁材质，经过时效处理消除内应力，避免长期使用后出现底座变形导致的工件同轴度偏差，所有安装立柱与底座之间采用定位销加螺栓的双重固定方式，保证焊接加压过程中结构无晃动，焊接位置精度可控制在0.1mm以内。这套设备可单独作为销件焊接的专用工位使用，也可对接上游的自动上料机、下游的工件下料输送线，组成完整的销类零件自动化加工产线，适配中小批量标准件生产的灵活切换需求，也可满足大批量单一规格销件的连续焊接作业，相比传统手工焊接，加工效率可提升4倍以上，焊接后的工件同轴度、焊接强度一致性明显提升，减少后续校直、焊渣打磨的工序工作量。
