可调式焊接滚轮支撑托架结构设计

项目分类:焊接机 发布时间:2022-01-29 ID:523921
  • 可调式焊接滚轮支撑托架结构设计

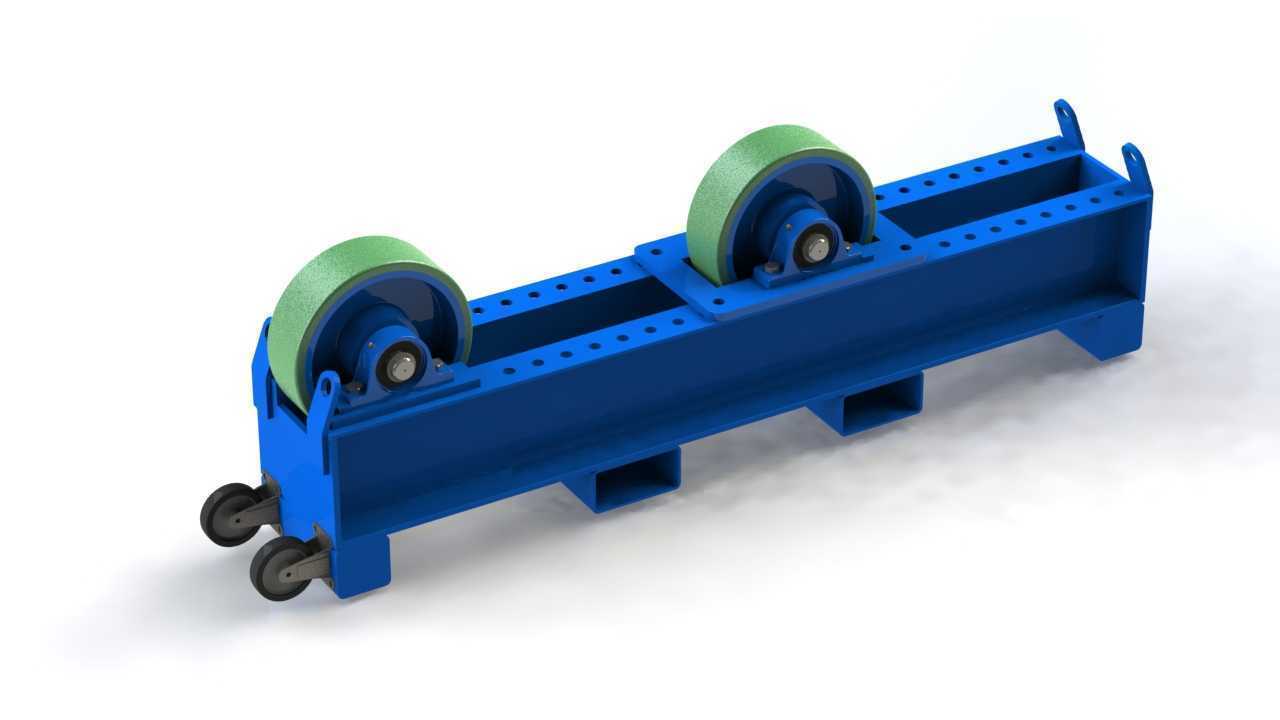

  做焊接车间工艺布局的时候,这类可调式滚轮托架是长筒体环缝、纵缝焊接工位的核心配套辅具,和自动焊接操作机、变位机配合,能覆盖不同直径规格的筒形工件回转焊接需求,不用针对单一管径定制专用支撑,能大幅缩减工装换型的准备时间。从结构上看,主体采用双梁槽钢结构做承载基体,梁身沿长度方向加工等距调节孔位,两个滚轮支座可以通过螺栓锁紧在不同孔位,以此调整两个滚轮的中心距,适配不同直径的工件放置需求,滚轮外层包覆聚氨酯材质,既可以增大和工件表面的摩擦力,带动工件平稳回转,也能避免金属滚轮直接接触工件表面造成划伤,尤其适合不锈钢筒体、涂装前工件的焊接支撑场景。底座部分预留了叉车插孔,方便车间内通过叉车快速转移工位,

  端部设置的小直径脚轮是短距离移位时的辅助结构,抬起托架一端就可以依靠脚轮推行,不用全程依赖叉车,适合小范围工位调整的场景,梁体端部的吊耳则是用于行车吊装转运,适配车间不同的转运条件。设计这类托架的时候,首先要核算单组滚轮的额定承载能力,根据常见工件的重量区间选择滚轮轴承的型号、梁体的槽钢规格,避免重载情况下梁体出现下挠变形,影响工件回转的同轴度;其次要考虑滚轮中心距的调节范围,常规车间里这类托架的调节范围要覆盖直径300mm到1200mm的筒体,调节孔位的间距要控制在50mm一档,既保证调节精度,也不会因为孔位过密降低梁体的结构强度。滚轮的安装座采用铰接结构吗?不,这个结构里滚轮座是刚性固定在梁体上的,

  依靠双滚轮的V型放置角度实现工件的自定心,滚轮的倾角设置为45度,这个角度下工件的放置稳定性最好,回转时的径向窜动量最小。安装边界方面,这类托架的常规长度在1.5米到2米区间,宽度不超过0.6米,放置时要保证地面的平面度误差不超过2mm/m,多组托架联用时要通过拉表校准所有滚轮的上母线高度差,控制在0.5mm以内,避免长筒体回转时出现扭曲应力,影响焊接成型质量。实际使用时,不带动力的这类可调托架属于从动滚轮架,要和带动力的主动滚轮架配对使用,主动架带动工件回转时,从动架的滚轮跟随转动,为长筒体的远端提供稳定支撑,相比固定间距的滚轮架,可调结构可以在同一工位适配多种管径的产品,对于多品种小批量的焊接生产车间来说,

  工装投入成本能降低40%以上,换型时间从原来的2小时缩短到15分钟以内。设计建模的时候要注意梁体上调节孔的位置公差,同一侧梁体的孔位同轴度要控制在0.2mm以内,保证滚轮座安装后两个滚轮的平行度,避免工件回转时出现轴向窜动;聚氨酯滚轮的包胶厚度要预留磨损余量,正常使用工况下包胶厚度不小于20mm,使用寿命可以达到3年以上,更换滚轮时只需要拆卸支座端的轴承端盖就可以完成更换,不用整体拆解托架,维护便捷性较好。底座的叉车插孔尺寸要符合车间通用叉车的叉齿规格,常规设置为180mm宽、80mm高的矩形通孔,孔位间距700mm,适配绝大多数3吨叉车的叉齿参数,端部的辅助脚轮采用聚氨酯万向轮,单轮承载不低于200kg,保证短距离移位时的结构强度,吊耳的焊接位置要经过重心核算,起吊时托架保持水平,避免倾斜滑落。
