透明外壳弹性联轴器三维结构设计

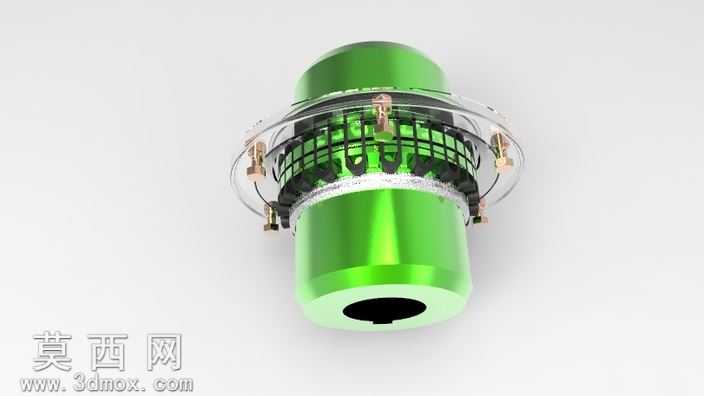

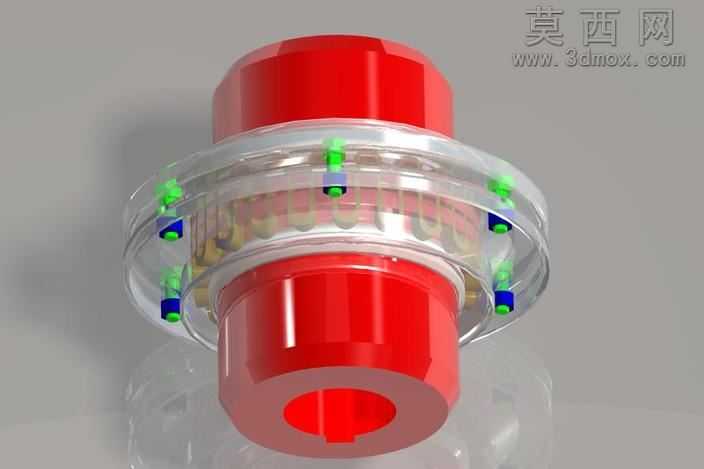

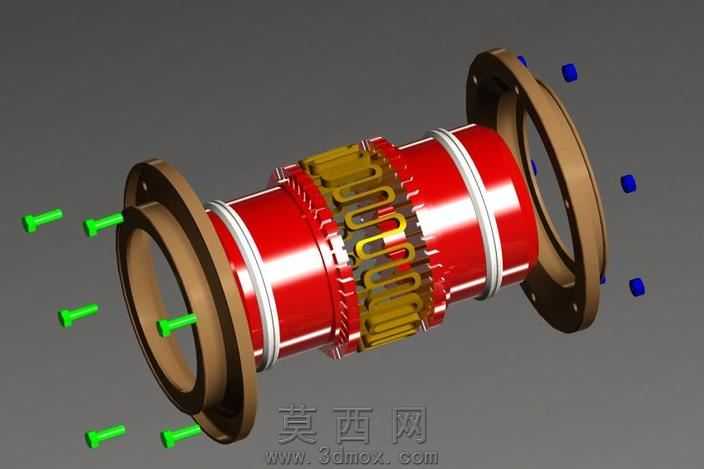

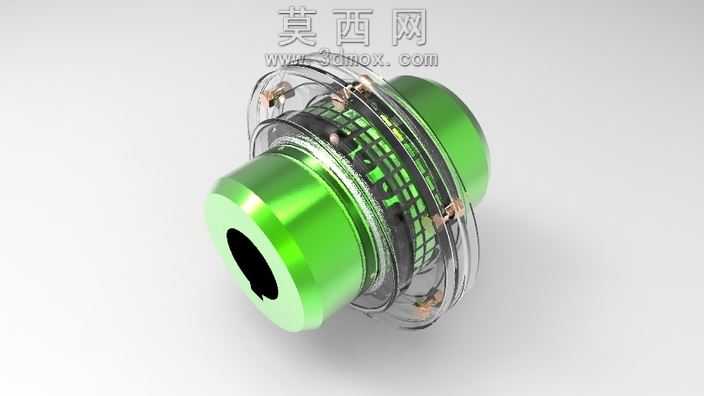

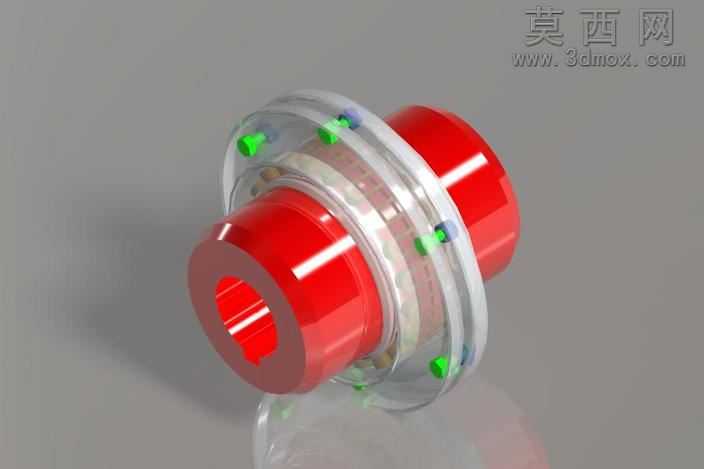

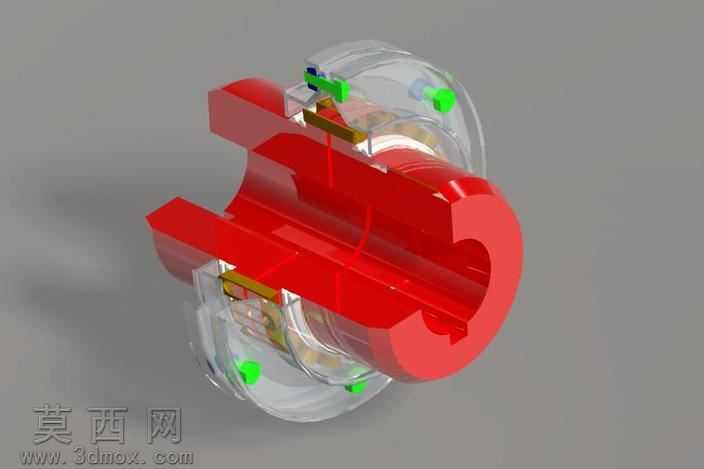

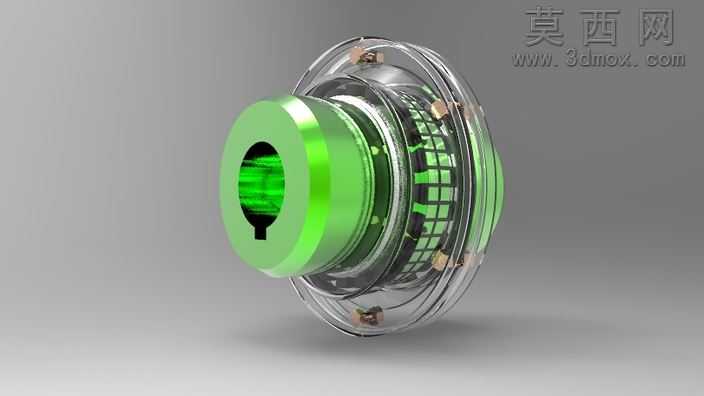

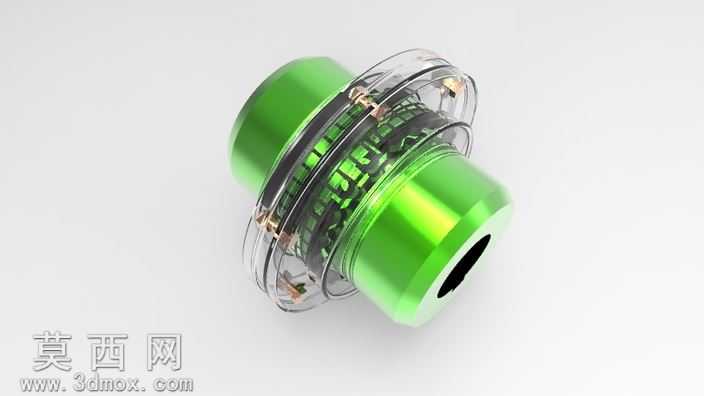

本作品为弹性联轴器的三维建模设计成果，建模阶段采用参数化设计思路完成整体结构搭建，首先对输入端的金属轴毂进行特征建模，通过拉伸、切除、倒角等基础特征完成带键槽的轴孔结构设计，保证轴孔与传动轴的配合精度，键槽尺寸遵循通用机械传动标准设定，可适配常规规格的传动轴安装需求。中间弹性缓冲部分采用柔性结构设计，建模时通过阵列特征完成缓冲单元的均匀排布，保证扭矩传递过程中受力均匀，可有效补偿两轴间的径向、角向与轴向偏差，同时具备吸震缓冲的作用，降低传动系统运行过程中的振动与噪音。外壳部分采用透明材质设计，建模时通过旋转、薄壁特征完成环形壳体的结构搭建，壳体上均匀布置的固定卡扣通过阵列特征完成建模，卡扣与内部缓冲结构的定位槽精准配合，保证整体装配的同轴度。渲染阶段针对不同部件分别赋予对应材质，输入端轴毂采用亮面金属烤漆材质，调整材质的粗糙度与反射参数模拟阳极氧化金属的质感，中间缓冲单元赋予半透明绿色弹性体材质，调整材质的透光率与折射参数，呈现出弹性橡胶或聚氨酯材质的半通透视觉效果，外壳部分赋予高透明亚克力材质，调整材质的折射指数与透明度参数，既可以清晰展示内部的缓冲结构，又能呈现出透明塑料的通透质感。场景布光采用多光源组合方案，主光源采用侧上方45度方向的柔光，突出整体结构的轮廓层次，辅助光源补充暗部细节，避免结构阴影过重遮挡细节，背景采用渐变灰色调，突出联轴器主体结构的视觉表现力。整体结构设计兼顾传动性能与可视化展示效果，透明外壳的设计既可以直观展示内部弹性缓冲结构的工作状态，也便于日常运维过程中观察内部部件的磨损情况，弹性缓冲结构的参数化设计可根据不同的扭矩传递需求调整缓冲单元的数量与尺寸，适配不同功率的传动系统使用场景，装配过程中各部件的配合公差经过合理设定，既保证装配的便捷性，又能满足传动过程中的同轴度要求，避免运行过程中出现偏心抖动问题。
