适配4x4规格木构件的镀锌锚柱结构

　　在轻型木结构施工、户外景观木作搭建、临时围挡架设这类场景里，锚柱是承担上部构件与基础连接载荷的核心零件，这款适配4x4规格木方的镀锌锚柱，就是针对这类场景的受力需求做的结构设计。从实际使用场景来看，这类锚柱常被用在露台龙骨固定、庭院围栏立柱安装、小型木结构廊架的柱脚锚固环节，既要承受上部木构件传递的竖向静载，也要应对户外环境下的侧向风载、偶然碰撞带来的横向载荷，同时还要隔绝木构件与混凝土基础的直接接触，避免木构件受潮腐烂，延长整体结构的使用寿命。

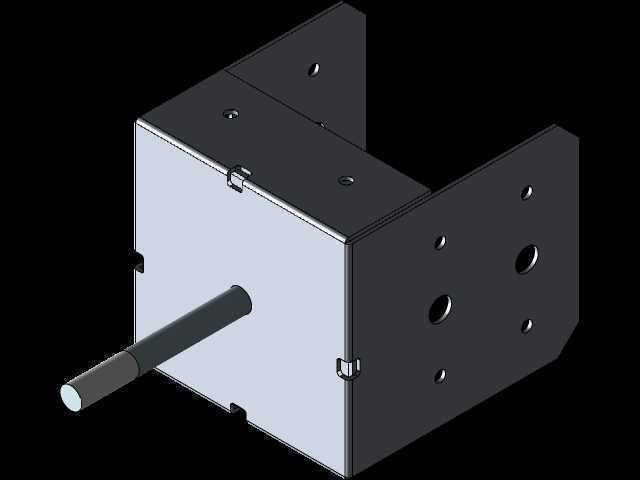

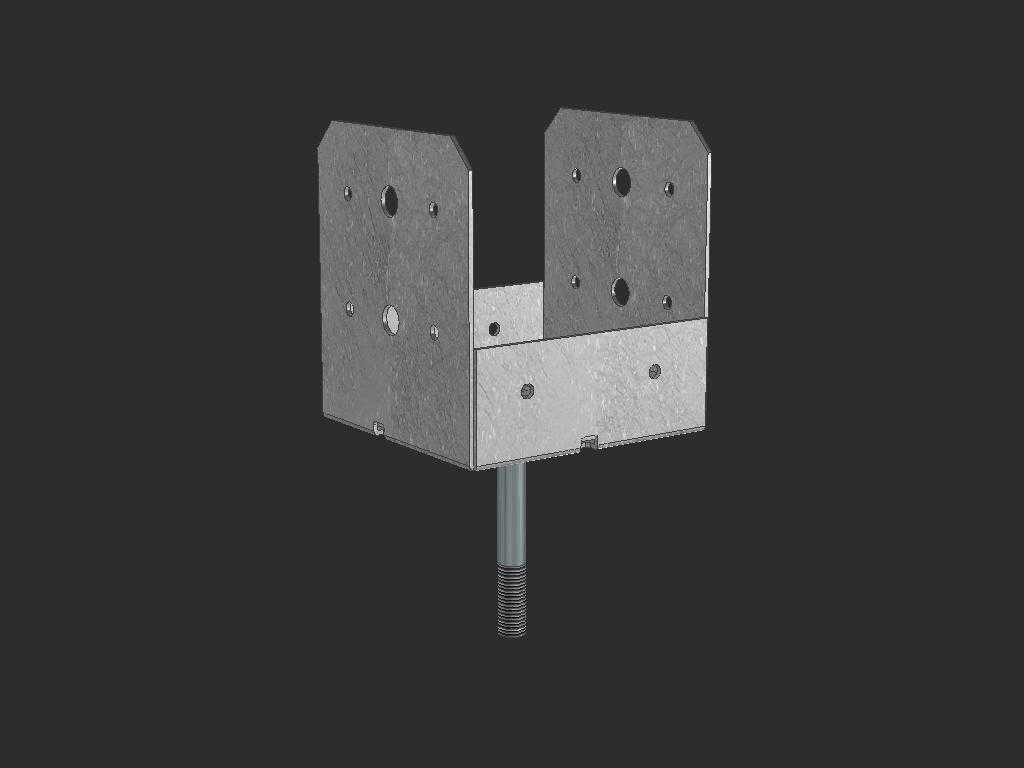

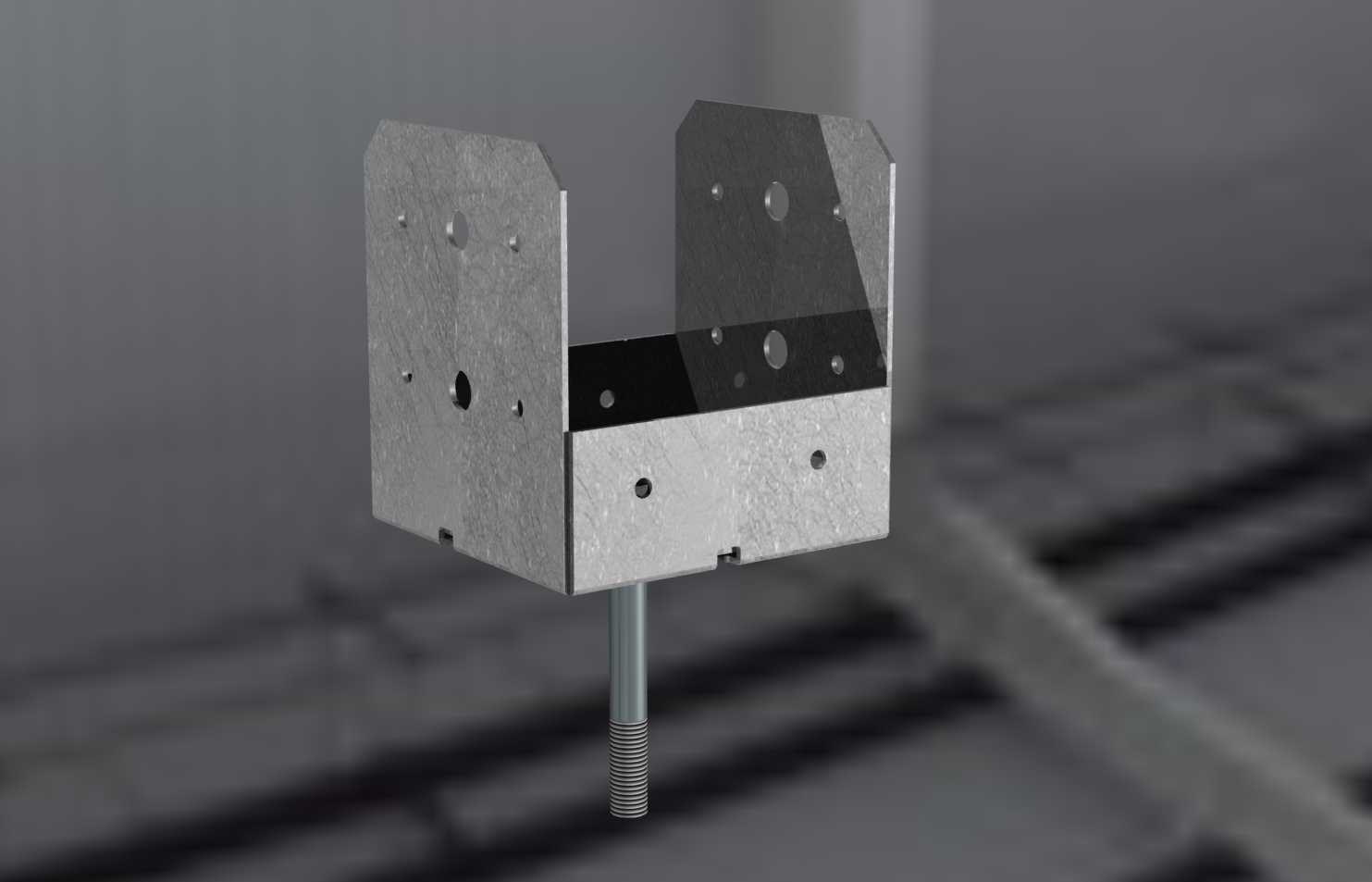

　　从功能特性上看，这款锚柱采用U型抱合式的上部结构，刚好可以卡入标准4x4规格的木方，U型侧壁上预留的多组安装孔，既可以用自攻螺钉从侧面穿入锁紧木方，避免木方在锚座内出现窜动，也能根据现场木方的实际加工误差调整螺钉的打入位置，降低现场施工的对位难度。下部伸出的带螺纹杆段，是用来穿入预先在混凝土基础上预留的安装孔，通过螺母锁紧完成锚柱与基础的固定，螺纹杆的长度经过核算，既可以满足基础预埋深度的抗拔要求，也预留了足够的螺纹调节余量，方便施工时调整锚柱的水平高度，抵消基础面的施工平整度误差。

　　设计思路上，这款锚柱没有采用复杂的一体铸造成型结构，而是选用镀锌钢板经冲压、折弯成型，一方面冲压折弯工艺的生产效率更高，零件的成型一致性更好，适合批量生产降低成本，另一方面镀锌层可以在金属表面形成致密的防护层，应对户外高湿度、偶尔接触雨水的使用环境，减少锈蚀风险。U型结构的两个侧壁并非完全等厚设计，在与木方接触的受力面做了局部加强压筋，提升侧壁的抗弯折能力，避免长期受侧向力时侧壁出现外张变形，导致木方夹持失效。侧壁上的安装孔采用大小搭配的设计，大孔用于穿入大规格的锁紧螺钉承担主要的连接载荷，小孔则可以用于辅助定位，或者穿入细铁丝做临时固定，方便施工过程中调整木方的垂直度。

　　从外形尺寸与安装边界来看，这款锚柱的U型内腔净尺寸刚好匹配公称尺寸4x4英寸的木方实际加工尺寸，木方插入后侧壁与木方之间的间隙控制在1mm以内，既不会因为间隙过大导致木方晃动，也不会因为间隙过小导致木方因受潮膨胀无法顺利插入。下部螺纹杆的直径经过抗拔载荷验算，匹配常规轻型木结构的柱脚受力要求，螺纹杆与上部U型座的连接位置采用满焊工艺，焊接位置也做了镀锌补涂处理，避免焊接位置成为锈蚀薄弱点。安装时需要注意，混凝土基础上的预留孔中心需要与上部木方的中心对齐，偏差不能超过5mm，否则会导致木方安装后出现偏斜，螺纹杆穿出基础面后需要配装平垫与防松螺母，避免长期受振动载荷出现螺母松动。

　　在实际选型使用时，需要注意这款锚柱的适用载荷范围，它仅适用于轻型木结构的柱脚连接，不能用于重型木结构或者有大动载的结构锚固，比如大型廊架的主承重柱、需要悬挂重物的立柱就不适合选用这款锚柱。现场安装时，木方插入U型座的深度不能小于设计要求的最小值，否则会导致木方与锚柱的连接强度不足，侧向受力时容易出现木方脱出的问题。另外，镀锌层在施工过程中如果出现磕碰破损，需要及时用富锌漆做补涂处理，避免破损位置出现锈蚀扩散，影响锚柱的整体使用寿命。
