在三维概念设计的实操场景里,很多结构工程师都遇到过这类问题:搭建多组件装配的初期方案时,频繁调用坐标系、反复输入定位参数的操作会打断设计思路,尤其是需要快速排布多个功能模块相对位置的阶段,过于繁琐的定位操作会拖慢概念迭代的效率,这款基准捕捉块就是针对这类实际设计痛点开发的辅助定位构件。
从实际使用逻辑来看,这个构件的核心作用是在设计环境中作为可复用的定位锚点,工程师可以根据方案的布局需求,在需要设置关键基准的位置放置对应数量的捕捉块副本,后续需要对齐、拼接的几何结构,可以直接捕捉到对应捕捉块的定位特征上,省去反复调整坐标参数、重复添加配合约束的步骤,尤其适合方案初期快速验证布局合理性的阶段,不需要提前设定严谨的参数化坐标,就能快速搭建设计框架,等概念方案确认后再细化精准尺寸约束,大幅提升初期方案的迭代速度。

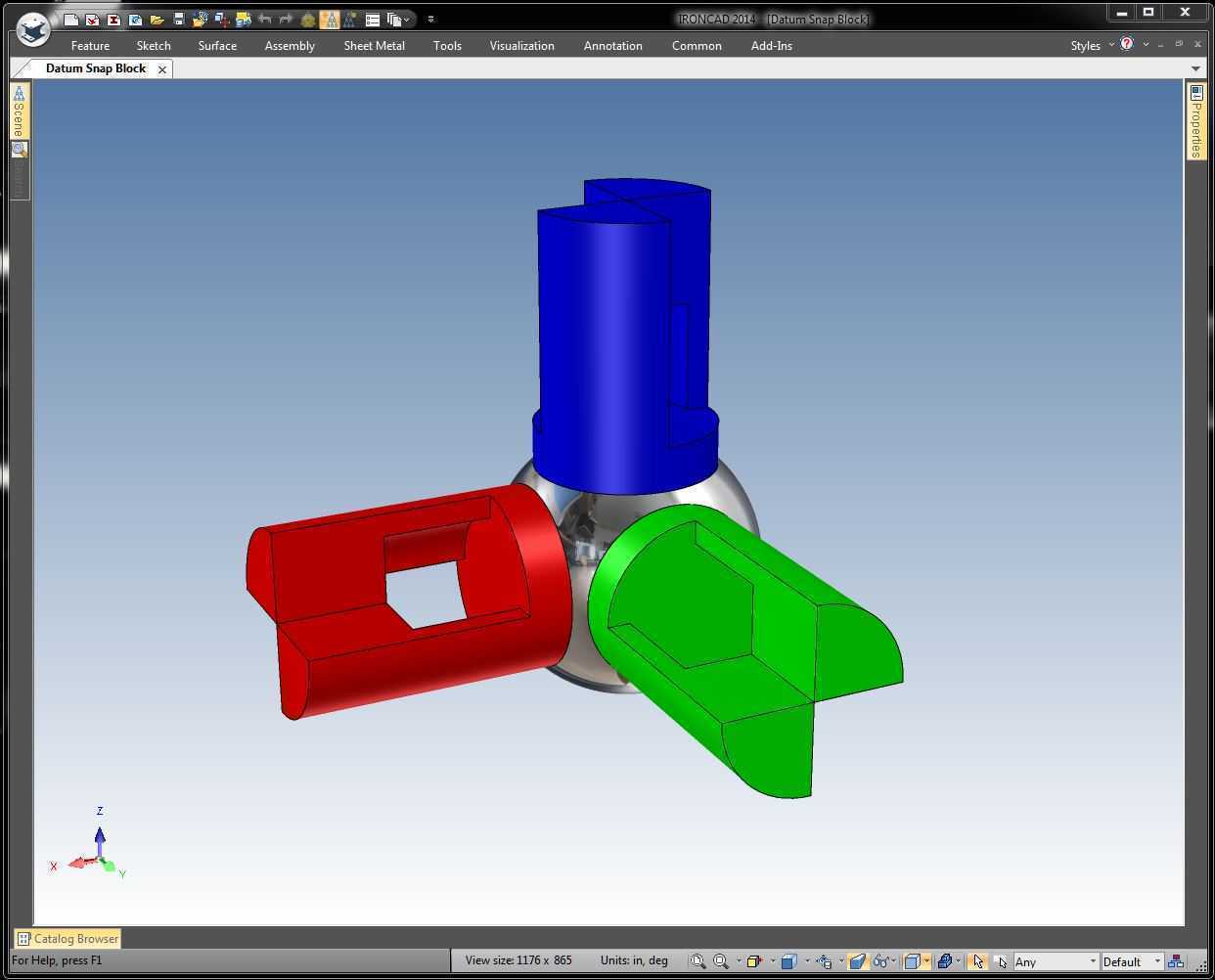

从结构设计思路上,这款捕捉块采用了中心球体加三个径向延伸定位臂的结构,中心球体作为三个定位臂的连接载体,提供了统一的回转基准,三个定位臂沿球体周向呈120度均匀分布,分别采用差异化的截面造型,对应不同的几何捕捉需求:其中蓝色定位臂为圆柱套筒结构,适配轴类、管类零件的同轴定位需求,红色定位臂带方形镂空槽,适配带凸台、方轴结构的零件卡扣式定位,绿色定位臂为开放式槽型结构,适配板类、型材类零件的侧边对齐捕捉。三个不同结构的定位臂集成在同一个基准块上,不需要切换不同的定位构件,就能满足多种常见几何特征的捕捉需求,减少设计过程中调用不同辅助构件的操作步骤。
从安装边界与尺寸适配的角度考虑,中心球体的直径设定为三个定位臂的尺寸基准,三个定位臂的延伸长度均不超过球体直径的1.5倍,整体结构紧凑,不会在设计环境中占用过多的布局空间,即使在密集排布多个基准块的场景下,相邻捕捉块之间也不会出现特征干涉。每个定位臂的工作端面都做了平齐处理,定位面的平面度、定位臂与中心球体的同轴度/对称度都按照工装级定位精度设计,保证捕捉对齐后的位置偏差在概念设计阶段的允许范围内,不会因为基准本身的结构误差导致后续方案布局出现错位。
在实际的行业应用中,这类基准捕捉块不仅可以用在IronCAD的概念设计环节,在做非标设备的初期布局、工装夹具的方案排布、产品结构的模块化拼接时,都可以通过放置这类基准块快速锁定关键节点的位置,比如在做输送线的模块化布局时,可以在每个功能段的对接位置放置捕捉块,后续将辊道段、检测段、分拣段的模型直接捕捉到对应基准上,就能快速拼出整体线体的初步方案,不需要逐段计算对接坐标;在做小型产品的结构拆分设计时,也可以在壳体、内部支架、功能模块的对接位置设置捕捉块,拆分后的零件可以快速对齐到装配位置,提升拆分设计的效率。
不同于参数化设计阶段的精准基准特征,这款捕捉块的设计逻辑偏向轻量化、快操作,没有冗余的复杂结构,每个定位特征都对应实际设计中最常用的对齐需求,没有多余的装饰性结构,整体造型完全服务于快速定位的功能,三个定位臂采用差异化的颜色区分,在设计环境中可以快速识别不同定位臂对应的捕捉类型,避免选错定位特征导致的对齐错误。在放置多个捕捉块副本时,不同位置的捕捉块也可以通过颜色快速区分定位方向,降低多基准场景下的识别成本。
从结构强度的实际考量来看,虽然这类构件是三维设计环境中的虚拟辅助工具,但结构设计时也参考了实体工装的受力逻辑,三个定位臂与中心球体的连接位置做了圆弧过渡处理,避免应力集中,如果后续需要将这个基准块导出作为实体3D打印的定位工装,过渡结构也能保证打印后的零件连接强度,不会在使用中出现连接位置断裂的问题。定位臂上的镂空结构一方面是为了减重,另一方面也可以作为辅助定位的特征,适配带卡扣结构的零件快速卡接定位,拓展了基准块的适用场景。
- 上一篇:便携式贸易展展位展示结构设计
- 下一篇:多孔火山岩自然形态三维数字建模
- 全部评论(0)
- 模板大小: 2.59 MB
- 售价:5金币
- 下载次数: 18
- 系统要求: IronCAD,Rendering
- 软件分类: 通用机械零部件
