多孔火山岩自然形态三维数字建模

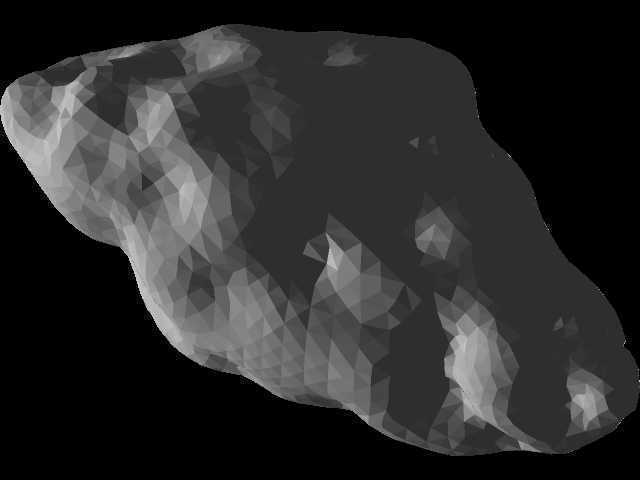

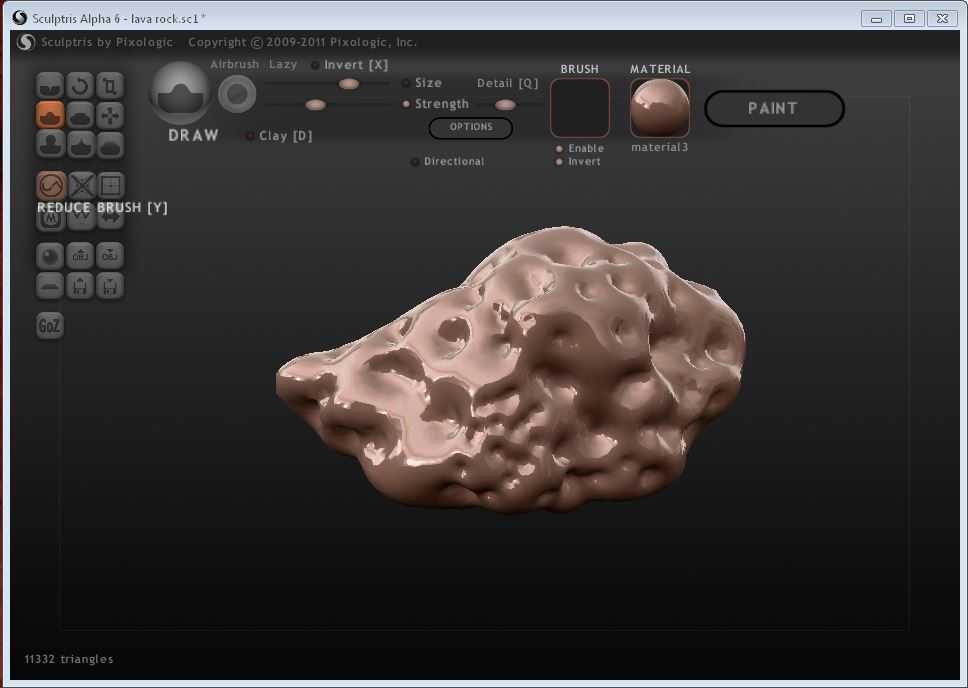

　　在做工业场景的三维可视化搭建时，自然类素材的还原度往往直接决定整个场景的真实感，尤其是涉及矿山设备演示、地质科普展项、建材加工模拟这类项目时，岩石类模型的细节精度会直接影响整套方案的呈现效果。这次完成的火山石建模，没有采用常规规则几何体变形的偷懒做法，而是先参考真实火山熔岩冷却后的形态特征，先确定整体的不规则椭球基底轮廓，整体长宽高比例控制在1.2:0.8:0.6的区间，这个比例既符合野外采集到的火山石自然形态，也能适配多数场景的摆放边界，不管是放在破碎机进料口模拟待加工物料，还是作为园林景观造景的装饰构件，都不会出现比例失调穿模的问题。建模过程中先通过基础雕刻做出整体的凹凸起伏，

　　区分出熔岩流动过程中形成的缓坡面和快速冷却形成的棱角区，再针对火山石特有的多孔结构做分层处理：表层的大孔径孔洞深度控制在整体厚度的1/5以内，避免模型出现破面影响后续布尔运算或者3D打印的实体化需求，中层的中孔径孔洞随机分布在大孔间隙，密度控制在每平方厘米2-3个，还原熔岩挥发分逸出时的自然分布规律，内层的微孔则通过纹理贴图配合法线贴图实现，既保证了视觉上的细节密度，也把模型面数控制在合理区间，不会给实时渲染场景带来过多的性能负担。从实际应用场景来看，这类火山石模型的使用场景覆盖了多个工业领域：在选矿设备的作业流程演示中，可以作为待破碎的矿石物料，匹配破碎机、振动筛等设备的进料尺寸，模拟物料从进料到筛分的全流程运动状态，

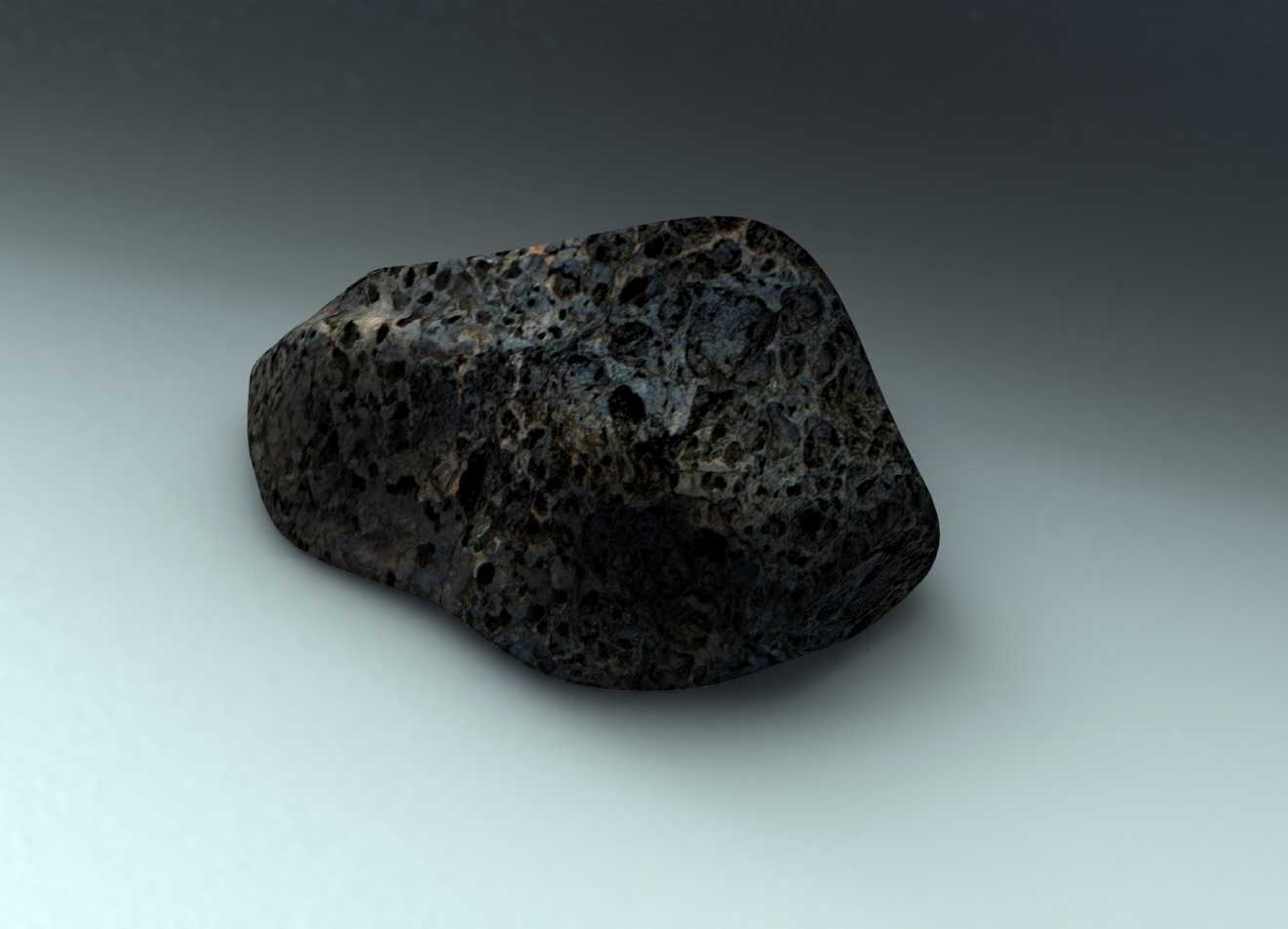

　　比用规则方块代替物料的演示效果真实度提升非常明显；在建材生产的仿真场景中，火山石作为轻质骨料、透水砖原料、滤料加工的原材料，精准的模型形态可以帮助演示物料在输送、研磨、筛分环节的运动轨迹，提前预判设备结构是否存在卡料的风险；在景观工程的方案展示中，带真实孔隙细节的火山石模型可以直接用于湿地造景、多肉种植铺面、文化石墙面铺装的效果预览，不用再后期替换素材调整比例。设计时特意没有做完全对称的结构，自然形成的岩石不存在对称面，整体重心偏移量控制在底面投影范围以内，保证模型放置在平面上时不会出现悬浮或者倾倒的问题，不管是导入工程仿真软件做物料堆积模拟，还是导入渲染软件做产品场景图，都不需要额外调整重心位置。表面纹理的处理上，

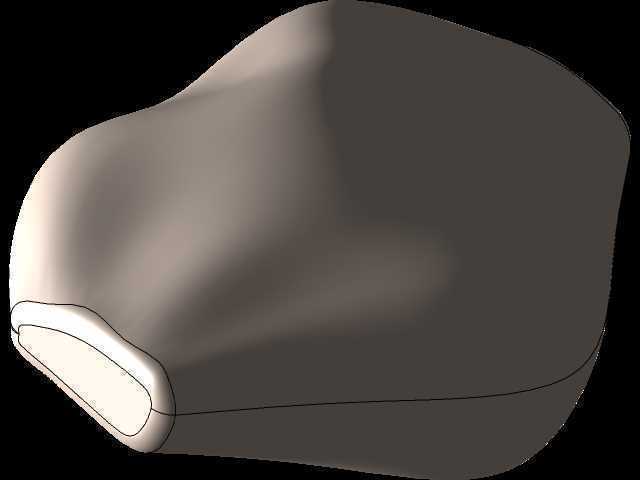

　　区分了熔岩冷却形成的玻璃质亮面和长期风化形成的哑光粗糙面，两种质感的区域占比大概在3:7，符合露天环境下火山石的自然风化特征，孔隙边缘的钝化处理也做了针对性调整，没有保留过于锋利的棱角，避免在做碰撞检测时出现异常的穿刺问题，适配多数物理引擎的碰撞参数设置。在做装配边界适配的时候，模型的底面做了小范围的平面化处理，平面区域占整个底面积的15%左右，这个处理不会破坏整体的自然形态，又能保证模型和承载平面的接触面积足够，在做装配约束的时候可以直接选取这个平面作为配合面，不用额外创建辅助基准面，提升后续调用模型的效率。针对不同的使用需求，模型的拓扑结构做了合理的布线，大的结构转折处都有足够的线支撑，需要做变形动画比如模拟岩石破碎过程的时候，可以直接在现有拓扑基础上做破碎分割，不需要重新拓扑，孔隙位置的布线也避开了三角面集中的问题，减少后续展UV、做骨骼绑定时的出错概率。实际项目验证中，这个模型在矿山设备演示项目里作为入料物料使用时，和颚式破碎机的进料口尺寸匹配度很好，模拟物料下落、挤压破碎的过程中没有出现尺寸不匹配的卡模问题；在透水建材的展示场景里，多孔结构的细节可以直观展示透水砖原料的孔隙特征，帮助观看者理解产品透水性能的来源；在科普展项的火山地质演示场景中，模型的形态还原度可以满足近距离特写镜头的渲染需求，不用额外做细节补模。
