轻量化Amarok三人夹结构设计

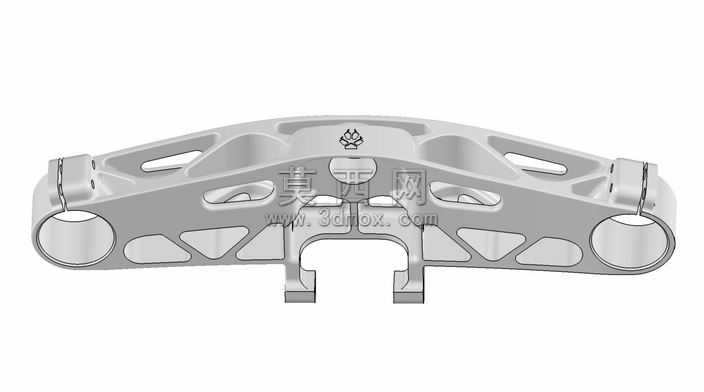

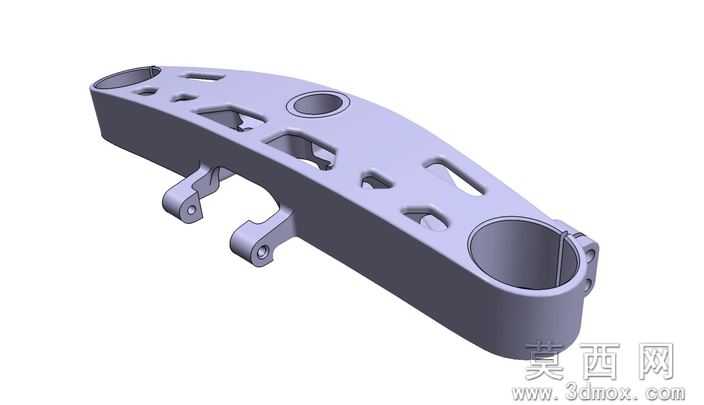

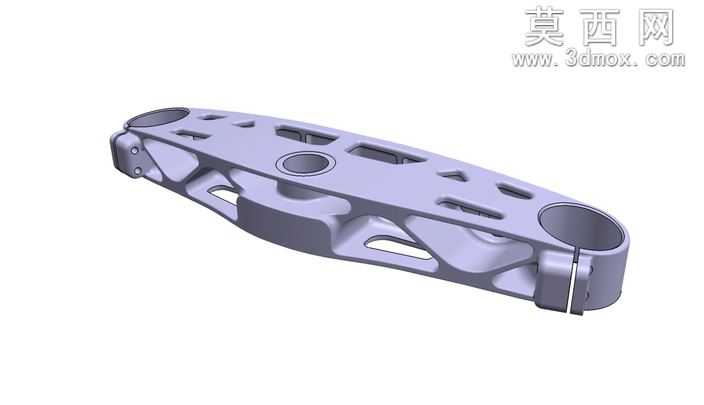

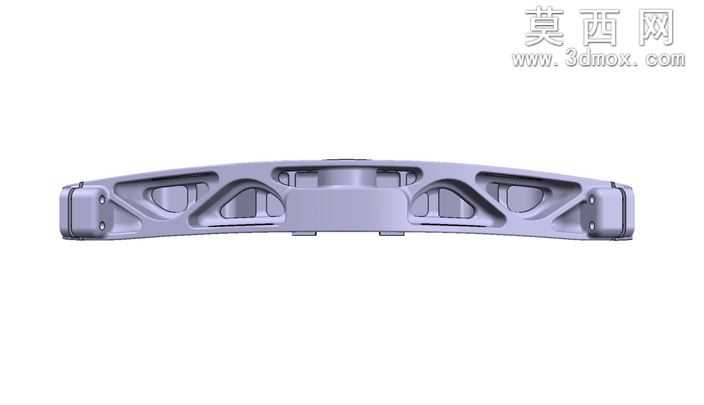

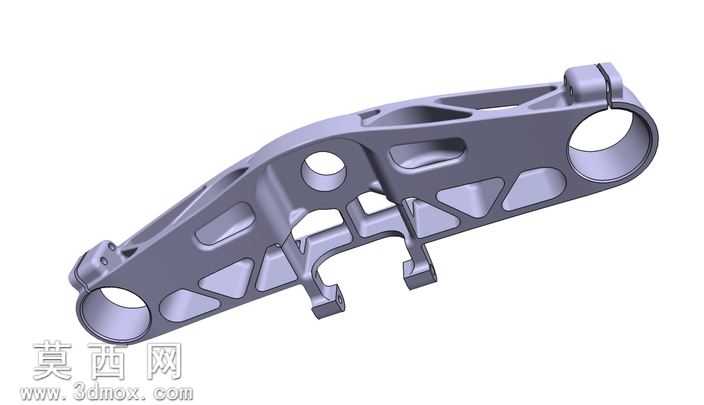

本款三人夹采用三维参数化建模完成整体结构设计，建模阶段先基于使用场景的受力需求绘制基础轮廓草图，通过拉伸、切除等基础特征构建主体毛坯，再针对受力薄弱区域做拓扑优化，在保证结构强度的前提下大量去除非承载区域的冗余材料，最终形成带有多处镂空减重槽、三角加强筋的轻量化结构，整体重量控制在850g，相比同规格传统夹具体现了明显的轻量化优势。建模过程中对两侧铰接孔、中部夹持卡口的尺寸做了严格公差约束，保证各配合面的装配精度，同时在主体表面预留了品牌标识的浮雕特征位，兼顾实用性与品牌辨识度。结构设计上充分考虑实际受力工况，针对单侧400N Z向载荷、600N X向移动载荷，以及总2000N的对称载荷做了有限元仿真校验，仿真结果显示最大Von Mises应力为131MPa，主要承压区域应力分别为93.5MPa与137MPa，形变量控制在0.3毫米以内，完全满足使用强度要求，不会出现夹持失效、结构变形的问题。材质选择上适配高强度铝合金的加工特性，所有镂空转角处都做了圆角过渡处理，避免应力集中导致的结构断裂，同时降低加工过程中的刀具损耗。整体结构采用对称式布局，两侧铰接端的同轴度经过严格校准，保证夹持动作的顺畅性，中部卡口的夹持面做了微幅防滑纹理设计，提升夹持作业时的摩擦力，避免工件滑脱。设计过程中还同步迭代了更低重量的优化方案，在同等受力标准下可将整体重量进一步降低至548g，为不同负载需求的使用场景提供了选型空间，整个建模过程所有特征均保留参数化关联，方便后续根据实际使用需求快速调整尺寸、修改结构细节。
