22英寸汽车轮毂带轮胎刹车系统三维设计

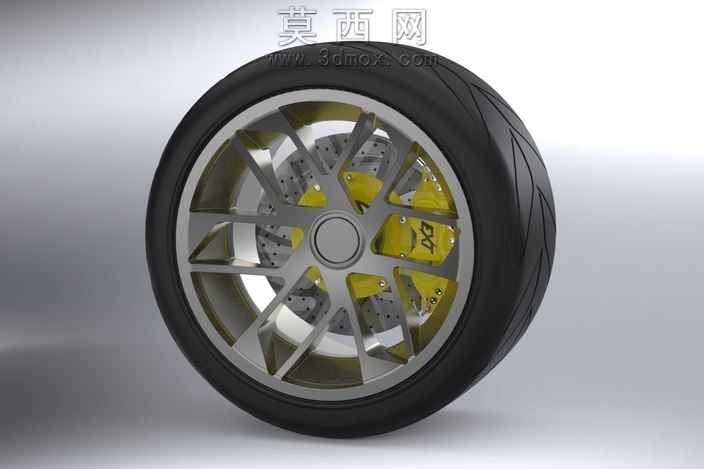

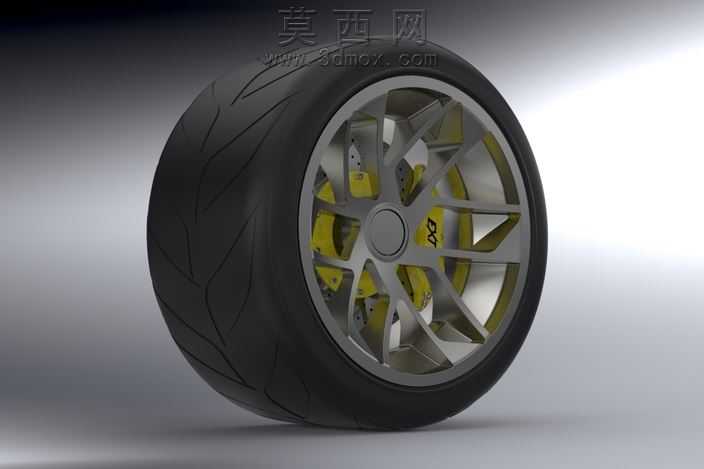

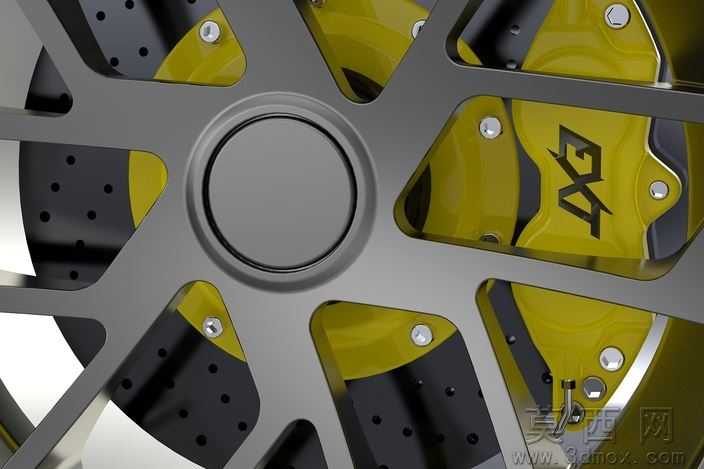

本作品为汽车行走系统核心部件的三维建模设计，围绕22英寸规格的乘用车轮毂搭配轮胎、刹车总成完成全参数化构建。建模阶段以实车装配尺寸为基准，首先完成轮毂主体的曲面构建：采用多辐条分叉式造型设计，每根辐条做等厚渐变处理，辐条边缘做圆弧倒角过渡，既保证视觉上的运动感，也兼顾结构受力的均匀性，轮毂中心定位孔、螺栓安装孔的位置严格按照乘用车通用孔距标准设定，轮辋部分的胎圈座、轮缘结构完全匹配民用真空轮胎的装配尺寸要求。轮胎建模还原了民用运动型轮胎的胎面花纹结构，胎侧做弧度收边处理，胎壁厚度按照常规乘用车轮胎参数设定，与轮辋的配合位置做贴合约束，还原真实装配状态。刹车系统部分同步完成高精度建模：打孔通风刹车盘采用双层通风结构设计，盘面的散热孔、划线槽按照高性能刹车盘的结构特征还原，刹车卡钳采用对向多活塞结构造型，卡钳表面的品牌标识区域、活塞安装位、刹车片贴合面都做了精细化处理，卡钳采用亮眼的黄色涂装材质，与金属色轮毂形成视觉对比。材质渲染阶段，轮毂主体采用哑光金属银材质，还原铝合金锻造轮毂的金属质感，辐条表面做细微的拉丝纹理处理，提升真实感；轮胎采用哑光黑色橡胶材质，胎面部分添加细微的颗粒质感模拟橡胶表面的粗糙触感，胎侧添加细微的文字标识纹理；刹车盘采用高反光金属灰材质，盘面做轻微的使用磨损质感处理，刹车卡钳采用亮黄色烤漆材质，添加清漆层的高光反射效果，刹车片采用深色耐磨复合材料质感。整体模型装配逻辑清晰，各部件之间的配合间隙完全参照实车装配标准，轮毂与刹车盘的安装面、卡钳与轮辋的避空间隙都经过尺寸校验，既可以用于汽车外观改装方案的效果展示，也可作为汽车构造教学的演示模型，建模过程中对回转类零件的对称特征做了参数化关联，可通过调整参数快速适配不同尺寸、不同辐条造型的轮毂设计需求，大幅提升同类型产品的设计迭代效率。
