Amarok三夹轻量化机械结构设计

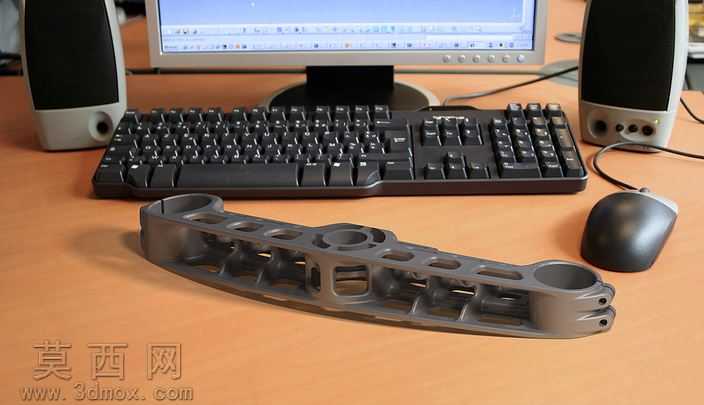

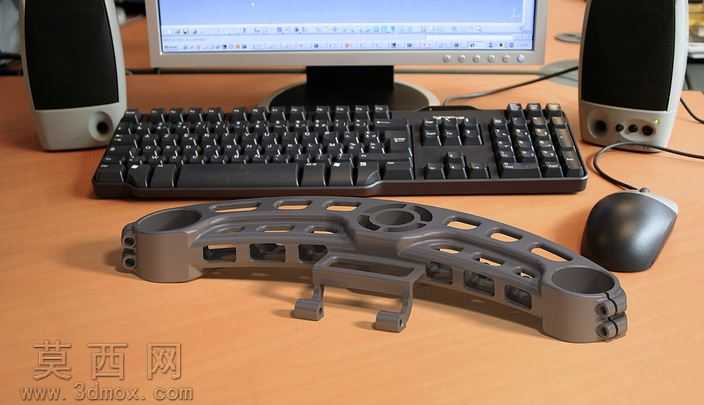

本作品为Amarok三夹机械结构设计，采用三维参数化建模方式完成全流程构建，建模过程中优先遵循结构力学性能优先的设计逻辑，在保证夹持刚性与连接强度的前提下，通过拓扑优化思路完成主体结构的镂空减重设计，最终成品重量控制在548克，兼顾轻量化与结构可靠性。建模阶段首先完成主体弧形承载梁的基准曲线搭建，精准匹配两端夹持套筒的同轴度公差要求，两端夹持位采用多组螺栓锁紧的分体式抱箍结构，建模时预留了合理的螺栓安装间隙与锁紧形变余量，保证夹持状态下的抱紧力均匀分布，避免局部应力集中导致的结构失效。主体梁身采用渐变式镂空格栅结构，每一处镂空槽的轮廓都做了圆角过渡处理，在三维建模阶段就通过曲面倒角命令完成所有锐边的R角处理，既减少了后续机加工过程中的应力集中隐患，也优化了零件的视觉质感。中部的连接卡扣结构采用一体化建模思路，与主体梁的衔接位置做了加厚加强筋处理，保证卡扣连接时的抗形变能力。材质设定阶段，主体结构选用高强度铝合金作为预设加工材质，渲染时赋予哑光阳极氧化的金属材质，还原真实金属零件的细微磨砂质感与边缘高光表现，锁紧螺栓等标准件采用不锈钢材质参数，区分不同零件的材质视觉差异。设计过程中针对最恶劣受力工况做了前置校核，模拟单侧手柄输入300N Z向载荷、300N X向载荷、另一侧同等载荷的极端受力场景，通过三维软件内置的有限元分析模块完成应力分布计算，验证得出结构最大主应力为162MPa，远低于所选铝合金的屈服强度阈值，预留了充足的安全余量。整体结构的安装定位基准在建模时就做了统一规划，所有安装孔位的位置度公差都符合五金夹具的通用加工标准，既可以采用CNC铣削方式完成单件加工，也可以适配压铸工艺完成批量生产，结构的工艺适配性较强。渲染阶段采用桌面办公场景的写实环境光，搭配柔和的漫反射补光，清晰呈现结构的镂空细节、连接结构与整体轮廓，直观展示零件的实际形态与设计完成度。
